户外分布式基站一体化电源改进方案

电源与节能技术移动通信基站配套电源的整改策略聂邵华（吉林吉大通信设计院股份有限公司，吉林近年来，我国移动通信网络建设力度不断加大，基站内的通信设备数量随之增多，原有移动通信基站的配套电源已经难以满足各种通信设备的具体运行需求。

结合基站现有运行状态进行配套电源的针对性整改工作，通过对移动通信基站配套电源的整改策略进行探究，为后续移动通信基站的正常运行奠定良好的电力基础。

移动通信基站；配套电源；整改Rectification Strategy of Supporting Power Supply for Mobile Communication Base StationNIE Shaohua(Jilin Jlu Communication Design Institute Co., Ltd., Changchunconstruction of China’s mobileand the number of communication equipment in the base station has increased. The supporting power supply of the original mobile communication base station has been difficult to meet the specific operation requirements of various communication equipment. Combined with the existing operation status of the base station, the targeted rectification of因此在蓄电池组整改过程中需要保持蓄电池组的一致性。

此外，要对所处地区的市电供应稳定性情况进行调查。

如果市电供应稳定性较高，可以更换为密封阀流分配箱安装过程中，需要尽量将其安装在离开关电源较近的部位，同时选择线径大于缆进行连接。

5G基站外电改造建设方案一、项目概述随着物联网和云计算的发展，5G通信技术将成为下一代移动通信标准。

为了满足5G通信技术的需求，现有的基站外电系统需要进行改造建设。

本方案旨在通过对5G基站外电进行改造，提高其供电质量和可靠性，以实现5G通信技术的稳定运行。

二、现状分析1.现有基站外电系统存在供电不稳定、过载、线损等问题，无法满足5G通信技术的要求。

2.现有基站外电系统存在老化设备，多年使用后容易引发火灾风险。

3.现有基站外电系统供电质量低，无法提供稳定的电源给5G设备，影响通信质量。

三、需求分析1.高电压稳定供电：5G设备对电压的要求更高，外电系统需要升级电压转换设备，保证高质量的供电。

2.快速响应能力：外电系统需要具备快速响应能力，及时修复供电故障，降低供电中断时间。

3.火灾风险预防：外电系统需要使用低功率、高效率的电源设备，降低火灾风险。

4.供电质量监测：外电系统需要配备高精度的节电电表和智能电能质量仪器，监测供电质量。

1.设备更新：更换老化设备，提高供电稳定性和可靠性。

a.更换高品质的电压转换设备，满足5G设备对电压的要求。

b.安装电能质量仪器，实时监测供电质量，确保电压、功率因数、谐波等符合要求。

2.故障预测系统：引入故障预测系统，通过数据分析和算法，提前发现供电故障的迹象，预测潜在的供电问题并及时修复，降低供电中断时间。

3.火灾风险防控：采用低功率、高效率的电源设备，降低火灾风险。

安装温度、电流等传感器，实时监测供电设备的工作状态，一旦发现异常情况，及时预警并采取相应措施。

4.供电质量监测系统：安装高精度的节电电表和智能电能质量仪器，监测供电质量。

通过数据收集和分析，可以及时发现供电质量问题，并采取相应的措施进行调整和改进。

5.备用电源系统：建设备用发电机组或光伏发电系统作为备用电源，以应对紧急情况下的供电故障，确保5G基站的稳定运行。

六、实施计划1.设备采购和安装：选择合适的供应商，采购新设备，并组织专业人员进行安装和调试，确保改造工作的顺利进行。

移动通信基站配套电源整改方案探究发布时间：2022-03-11T01:44:01.959Z 来源：《科技新时代》2022年1期作者：任民彧[导读] 通信技术的不断发展必然会带来各种技术的革新，比如通信电路的集成化越来越高。

中国铁塔股份有限公司绵阳市分公司四川省绵阳市 621000摘要：通信技术的不断发展必然会带来各种技术的革新，比如通信电路的集成化越来越高。

为了应对不断发展的技术，需要相应的配套电源予以支撑，以提供更加稳定的通信系统。

本文对移动通信基站的电源整改思路和原则进行了探讨，并从实际案例的角度分析移动通信基站配套电源的整改，希望能给相关行业带来参考。

关键词：移动通信基站、配套电源、整改、可靠性设计引言当前，我国通信技术发展迅速，很大程度上促进了经济建设的发展，给老百姓的生活带来了很多便利。

比如，移动支付、互联网、视频等，这些活动都需要建立在通信技术的基础之上。

作为普通老百姓，对于通信质量的好坏，最直观的判断就是网络是否稳定、快速等，要做到这些，就必须要合理设计移动通信基站的建设方案。

这其中非常重要的一点就是基站的配套电源的设置。

移动通信电源概述移动通信电源是整个移动通信基站非常重要的组成部分，它是整个基站的动力来源，为整个基站的稳定运行提供能源保障。

它包含了强电和弱电。

其中，强电一般用作动力能源，电压值基本都在220V及以上，包括了基站中的空调电源线路、照明用线路、插线板等。

弱电主要是用来传输信号的，移动通信基站中弱电部分主要有视频线路、网络电话、电话线路等。

在移动通信电源的负载类型中主要有感性负载、阻性负载和容性负载这三种。

主要电力元器件有各种型号和规格的断路器和熔断器。

其中断路器主要是用来控制电路的联通和断开，以及当线路中出现过电流时进行短路保护；熔断器的作用是提供电路保护，属于一次性元器件。

当前，通信电源系统主要由高压电系统、低压配电、交流和直流配电屏、变压器、油机发电机组、UPS电源、整流器、变换器、蓄电池组和各种通信设备的配电屏组成。

一体化电源解决方案一体化电源解决方案是指将多个电源设备整合在一起，通过统一管理和控制，提供稳定可靠的电力供应，以满足各种应用场景的电能需求。

本文将详细介绍一体化电源解决方案的定义、优势、应用领域、技术要点以及案例分析。

一、定义一体化电源解决方案是将多个电源设备整合在一起，通过软件或硬件的方式实现统一管理和控制的电力供应方案。

它可以包括不同种类的电源设备，如直流电源、交流电源、太阳能电池板等，通过集成和优化，提供高效、可靠的电力供应。

二、优势1. 简化管理：一体化电源解决方案将多个电源设备整合在一起，通过统一的管理平台进行监控和控制，简化了管理流程，提高了管理效率。

2. 提高可靠性：一体化电源解决方案采用冗余设计和智能切换技术，当某个电源设备故障时，可以自动切换到备用电源，确保系统的连续供电，提高了可靠性。

3. 节约空间：一体化电源解决方案将多个电源设备整合在一起，减少了设备的数量和占地面积，节约了空间资源。

4. 节能环保：一体化电源解决方案采用高效能源管理技术，可以根据负载需求自动调整功率输出，降低能耗，减少对环境的影响。

三、应用领域1. 通信基站：一体化电源解决方案可以为移动通信基站、微波通信站等提供稳定可靠的电力供应，保证通信设备的正常运行。

2. 数据中心：一体化电源解决方案可以为数据中心提供高效、可靠的电力供应，保证服务器和网络设备的持续运行。

3. 工业自动化：一体化电源解决方案可以为工业自动化设备提供稳定可靠的电力供应，确保设备的正常运行。

4. 公共设施：一体化电源解决方案可以为公共设施如医院、学校、商场等提供可靠的电力供应，保证设施的正常运行。

四、技术要点1. 设备整合：将不同种类的电源设备整合在一起，通过标准接口进行连接，实现设备之间的互通和协作。

2. 系统管理：通过统一的管理平台对电源设备进行监控和控制，实时获取设备状态和运行数据，提供远程管理功能。

3. 冗余设计：采用冗余设计和智能切换技术，当某个电源设备故障时，可以自动切换到备用电源，确保系统的连续供电。

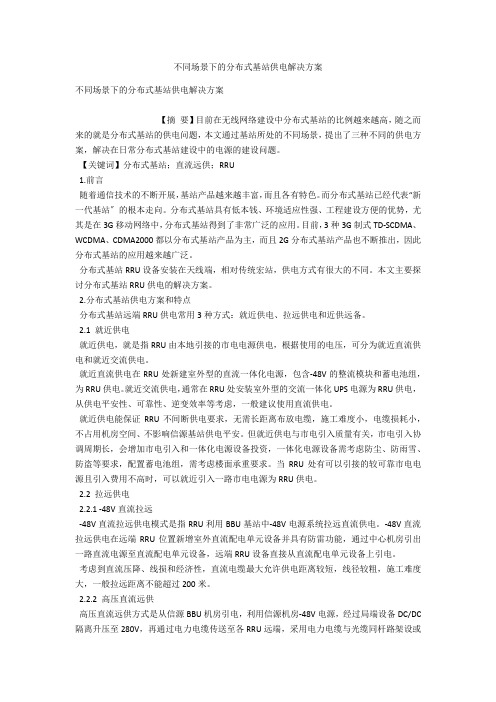

不同场景下的分布式基站供电解决方案不同场景下的分布式基站供电解决方案【摘要】目前在无线网络建设中分布式基站的比例越来越高，随之而来的就是分布式基站的供电问题，本文通过基站所处的不同场景，提出了三种不同的供电方案，解决在日常分布式基站建设中的电源的建设问题。

【关键词】分布式基站；直流远供；RRU1.前言随着通信技术的不断开展，基站产品越来越丰富，而且各有特色。

而分布式基站已经代表“新一代基站〞的根本走向。

分布式基站具有低本钱、环境适应性强、工程建设方便的优势，尤其是在3G移动网络中，分布式基站得到了非常广泛的应用。

目前，3种3G制式TD-SCDMA、WCDMA、CDMA2000都以分布式基站产品为主，而且2G分布式基站产品也不断推出，因此分布式基站的应用越来越广泛。

分布式基站RRU设备安装在天线端，相对传统宏站，供电方式有很大的不同。

本文主要探讨分布式基站RRU供电的解决方案。

2.分布式基站供电方案和特点分布式基站远端RRU供电常用3种方式：就近供电、拉远供电和近供远备。

2.1 就近供电就近供电，就是指RRU由本地引接的市电电源供电，根据使用的电压，可分为就近直流供电和就近交流供电。

就近直流供电在RRU处新建室外型的直流一体化电源，包含-48V的整流模块和蓄电池组，为RRU供电。

就近交流供电，通常在RRU处安装室外型的交流一体化UPS电源为RRU供电，从供电平安性、可靠性、逆变效率等考虑，一般建议使用直流供电。

就近供电能保证RRU不间断供电要求，无需长距离布放电缆，施工难度小，电缆损耗小，不占用机房空间、不影响信源基站供电平安。

但就近供电与市电引入质量有关，市电引入协调周期长，会增加市电引入和一体化电源设备投资，一体化电源设备需考虑防尘、防雨雪、防盗等要求，配置蓄电池组，需考虑楼面承重要求。

当RRU处有可以引接的较可靠市电电源且引入费用不高时，可以就近引入一路市电电源为RRU供电。

2.2 拉远供电2.2.1 -48V直流拉远-48V直流拉远供电模式是指RRU利用BBU基站中-48V电源系统拉远直流供电。

5G基站外电改造建设方案5G技术是第五代移动通信技术的简称，是未来通信网络的发展趋势。

随着我国5G网络的建设加速，5G基站建设也变得越来越重要。

而5G基站外电改造建设方案是为了保证5G基站建设的稳定运行和发挥最大效益而进行的一项重要工作。

一、基站外电改造的意义随着5G技术的大规模应用，传统的4G基站往往无法满足5G网络的需求。

尤其是在基站外电方面，传统的电力系统无法提供足够的电力支持，所以需要对基站外电进行改造。

而基站外电改造的意义主要有以下几点：1.提高基站的稳定性和可靠性。

5G基站的运行需要更大的功率支持，传统的电力系统无法满足需求。

通过基站外电改造，可以提高基站的电力供应能力，保证基站的稳定运行。

2.降低基站的运行成本。

提高电力系统的效率，可以降低基站的运行成本，为运营商带来更大的经济效益。

3.减少基站的能耗。

优化电力系统，提高功率利用率，可以减少基站的能耗，降低对环境的影响，符合国家绿色发展的要求。

4.提高基站的智能化水平。

基站外电改造可以使电力系统更加智能化，实现对基站的远程监控和管理，提高基站的运维效率。

针对以上意义，制定了基站外电改造建设方案，包括以下几个方面：1.提高电力系统容量。

对现有的电力系统进行改造升级，提高电力系统的容量，适应5G基站的需求。

可以采用更大容量的变压器和高效率的电力设备，提高基站的供电能力。

2.优化电力系统结构。

对电力系统进行结构调整和优化，提高电力系统的稳定性和可靠性。

可以合理规划电缆线路，降低线路损耗，减少电力系统故障的发生。

3.引入节能技术。

通过引入智能节能技术，提高电力系统的效率，减少能耗。

可以采用智能电力管理系统，实时监测基站能耗状况，对基站进行智能调度，降低不必要的能耗。

4.强化电力系统监控。

建立完善的电力系统监控体系，实现对基站电力系统的远程监控和管理。

可以在基站主控室设置监控中心，监测基站电力系统的供电情况和故障信息，及时处理问题，提高基站的运维效率。

一体化电源解决方案一体化电源解决方案是指将多个电源设备整合在一起，通过统一的控制系统进行管理和监控，以提高电源的效率、可靠性和安全性。

该解决方案适合于各种领域，包括工业、通信、交通、医疗等。

一体化电源解决方案的主要特点包括：1. 高效能节能：采用先进的电源转换技术，提高电源的效率，减少能源消耗，降低运行成本。

2. 可靠性高：通过冗余设计和故障监测，确保电源系统的可靠性和稳定性，减少系统故障和停机时间。

3. 安全性强：采用多重保护机制，如过载保护、短路保护、过压保护等，确保电源系统的安全运行。

4. 灵便性好：支持多种输入和输出电压，适应不同设备的需求，方便系统的扩展和升级。

5. 可监控性强：通过远程监控和管理系统，实时监测电源设备的运行状态和参数，及时发现和解决问题。

一体化电源解决方案的应用场景举例：1. 工业自动化：在工业生产过程中，需要为各种设备和系统提供稳定可靠的电源，一体化电源解决方案可以集中管理和监控各个设备的电源，提高生产效率和安全性。

2. 通信基站：通信基站需要稳定的电源供应，一体化电源解决方案可以将多个电源设备整合在一起，通过智能控制和监测，确保通信基站的正常运行。

3. 医疗设备：医疗设备对电源的要求非常高，一体化电源解决方案可以提供稳定的电源，确保医疗设备的安全和可靠运行。

4. 交通信号灯：交通信号灯需要24小时不间断供电，一体化电源解决方案可以提供可靠的电源，确保交通信号灯的正常运行。

5. 太阳能发电系统：太阳能发电系统需要将太阳能转换为电能供应给家庭或者工业设备使用，一体化电源解决方案可以将太阳能发电系统与电网连接起来，实现电能的高效利用。

以上是一体化电源解决方案的简要介绍，该解决方案的应用广泛且具有很大的市场潜力。

通过整合和管理多个电源设备，提高电源的效率和可靠性，可以为各个行业提供更好的电源供应服务。

2 产品优势2.1 占地面积小建站选址容易基站占地面积大约0.5平方米左右，是原来传统基站占地面积的1/20，整个基站只有850*600*1000（宽*深*高），非常容易在大楼顶上、道路两边、小区绿化带中安装，不需要专用地块进行建站。

2.2 节能降耗户外一体化光纤拉远机柜基站系统温度控制方案采用三种方式，一种为小功率专用空调，第二种为热交换器，第三种为强排风扇，可根据安装当地的常年环境温度进行选择，跟原来的2G机房基站相比，能耗大大降低。

根据统计，整体基站的总能耗只有原来2G机房基站1 产品概述随着三大运营商3G网络大规模建设的开展，基站建设将占总网络建设中的投资和工作量达50%以上，新增基站的选址、节电降耗、快速建站将是三大运营商主要而又艰巨的任务。

针对这种情况，江苏荣联在2007年就进行了光纤拉远分布式基站户外机柜一体化解决方案的研究工作，通过和大唐移动的合作，于2009年在中国移动TD-SCDMA布网建设中进行大量使用，取得非常好的效果，特别是通过在杭州、宁波、上海市等城市使用，证明该方案在选址、节能降耗、快速建站有明显的优势。

3G分布式光纤拉远绿色户外一体化机柜基站解决方案【摘 要】文章简要描述了光纤拉远分布式基站户外机柜一体化解决方案的背景，介绍了该产品的优势，分析了该产品的原理，重点介绍了该产品的特点和创新性，并介绍了基站温湿度环境降温方案以及与其他方案的节能比较，最后给出了应用案例。

【关键词】3G 分布式 光纤拉远 一体化机柜基站收稿日期：2010-07-30陈威一 张加兵 江苏荣联科技发展股份有限公司的20%。

2.3 建设基站速度快由于户外一体化机柜基站采用了集成式安装方式，机柜内部全部集成了电源模块、空气调节系统、防雷防盗系统、光纤及数字配线系统、远程监控系统，直流备用电源系统以及BBU主设备等，并进行工厂化生产安装，基站运到现场即可安装使用，节约了大量的现场施工成本和时间，可减少设备故障率。

基站外电改弱电方案
外电改造要求：根据5G设备功耗情况，通过外电容量计算公式“市电引入容量=（P通信设备+P电池充电）/η+P空调+P照明+P 其它”确定5G站点的外电需求。

1更换线径
改造原因：现有市电引入容量、线径等无法满足本次新增5G需求
原配置：380V三相电。

改造方案：更换原有市电线路，新建0.4kV线管保护钢管直埋敷设92米，导线采用ZA-YJLHV22-1kV-4*50型铠装电缆，供电（40KVA）。

2增加空开
改造原因：空开容量不够
原配置：380V三相电，接入空开63A，引入线径4*25铜芯。

改造方案：利旧原380V转供市电，更换原有市电接入空开。

3削峰填谷
改造原因：新增两家运营商的5G宏站设备后，电源配套容量不够。

原配置：380V三相电，两套满配600A开关电源（现网配置100A+200A），500AH电池2组，配置两台3P空调
改造方案：新增5G智能开关电源和两组100AH智能锂电池，新
增模块。

通过5G智能开关电源和智能锂电池控制现网电源实现市电削峰。

在新增5G智能电源监控模块中设置市电容量限值，通过控制现网电源充电限流、控制智能锂电池充放电、空调开启/关闭，实现市电削峰。

负载需求P负载＜外市电容量P外电：外市电给负载供电，同时给智能锂电池充电。

负载需求P负载＝外市电容量P外电：外市电给负载供电。

负载需求P负载＞外市电容量P外电：外市电和智能锂电池同时给负载供电，如仍超外市电容量限值，依次关闭空调。
