GW4B-12(15)户外高压交流隔离开关安装使用说明书

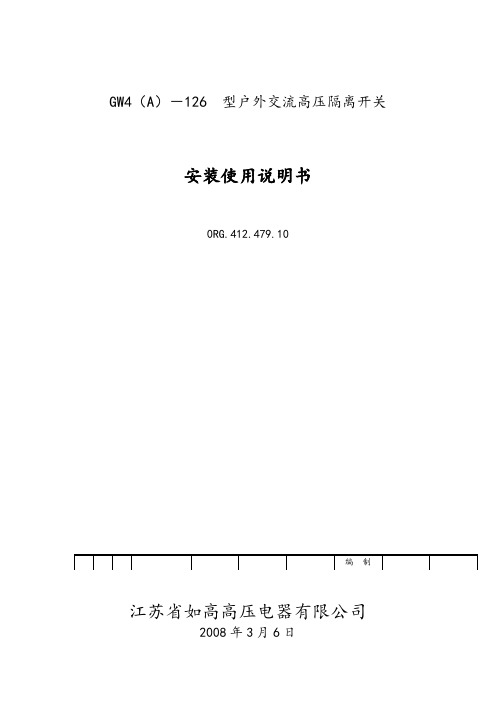

GW4（A）－126 型户外交流高压隔离开关安装使用说明书0RG.412.479.10江苏省如高高压电器有限公司2008年3月6日安装使用说明书1 概述1.1 GW4(A)-126系列户外高压交流隔离开关（以下简称隔离开关）是我公司按照国家电力公司发出电输[2001]150文《关于高压隔离开关完善化工作的通知》精神，经走访国内十几个省、市、自治区的数十个供电局和变电所，广泛了解国产、合资生产及进口的各种隔离开关使用运行情况并听取了运行人员、检修维护人员的意见、要求和建议后而开发研制的一种少维护、免维护型隔离开关。

1.2 GW4（A）-126系双柱水平开启式隔离开关，可增设接地开关，GW4（A）-126D为带有接地开关，接地开关能承受与隔离开关同样的动、热稳定电流。

三个单极的隔离开关可借助于接头、调节螺杆等组成三极联动。

接地开关三个单极可借助于接头和钢管等组成三极联动。

本隔离开关适用于额定频率为50赫兹，额定电压为126kV的交流电路中，作有电压无负载时断开与闭合电路之用。

1.3隔离开关配用输出轴转角为180°的CS14G型手力操动机构（以下简称手动机构）或CJ2型电动操动机构，地刀外开时配用CS17G机构。

接地开关配用手动机构或电动机构。

1.4本隔离开关和接地开关的技术条件符合GB1985《高压交流隔离开关和接地开关》的有关规定。

1.5支柱绝缘子爬电比:不小于GB/T5582规定Ⅲ级（25mm/kV）或Ⅳ级（31mm/kV）（按订货合同）。

2使用环境条件2.1 使用环境条件必须满足如下要求：a.海拔不超过2000m；b.环境温度－40℃～＋40℃；c.风速不大于34m/s；d.地震强度不超过8度；e.覆冰厚度不大于10mm；f.安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；g.安装基础应水平；2.2用户使用周围环境超出本章2.1条的要求，可与我公司协商解决。

3技术参数GW4(A)-126系列隔离开关和接地开关的主要技术数据如表1所示：3.2 操动机构中辅助开关型号与触点对数如表2、3所示表 2合闸。

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。

三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

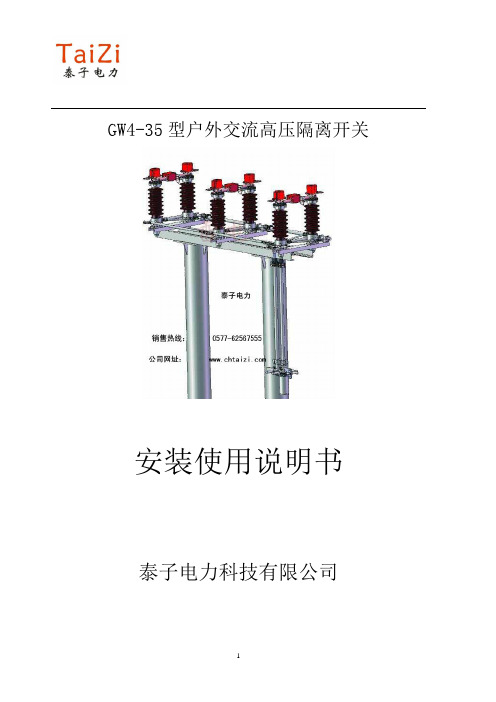

GW4-35型户外交流高压隔离开关安装使用说明书泰子电力科技有限公司1概述GW4-35D(W)、GW4-35ⅢD(W)型户外交流高压隔离开关(以下简称隔离开关)是三相50Hz户外交流高压电器,供在有压无负载时分合电路之用.产品使用环境条件:1.1海拔不超过1000m.1.2周围环境温度不高于+40℃,不低于-30℃,高寒地区不低于-40℃;日温差不大于15℃.1.3安装场所无易燃物质,爆炸危险,化学腐蚀及剧烈震动.1.4风压不超过700Pa(相当于风速34m/s).1.5地震烈度不超过8度.1.6覆冰厚度不超过10mm.1.7耐污型产品用于Ⅰ、Ⅱ、Ⅲ、Ⅳ级地区.2技术标准2.1隔离开关符合GB1985-89交流高压隔离开关和接地开关标准.2.2技术数据见表1表1型号额定电压(KV)最高工作电压(KV)额定电流(KA)额定峰值耐受电流(KA)额定短时耐受电流(KA)GW4-35、GW4-35ⅢGW4-35W、GW4-35ⅢWGW4-35D、GW4-35ⅢD GW4-35DW、GW4-35ⅢDW GW4-35ⅡDGW4-35ⅡDW 35 40.56301250200050802031.5注: GW4-35为不接地开关、GW4-35D为带接地开关、GW4-35ⅡD为双接地.GW4-35(W)、GW4-35D(W)、GW4-35ⅡDW为耐污型产品.GW4-35Ⅲ(W)、GW4-35ⅢD(W)为单臂式产品.3结构与动作原理3.1隔离开关本体隔离开关制成单极形式,借助于连杆将三个单极连成一组三极联动的隔离开关(见图1、图2),连杆两头由左、右螺杆构成,便于调节三相同步.隔离开关也可单极使用.GW4-35D(W)(双臂式)隔离开关单极由底座、支柱瓷瓶和闸刀三部分组成.两个支柱瓷瓶安装在底座两端的铸铁轴承座上,闸刀安装在瓷瓶上部,转动其中的一个瓷瓶,另外一个瓷瓶由于交叉连接的连杆的传动而转动,使闸刀分开或闭合.瓷瓶转动角度由止钉调节在91°的位置GW4-35Ⅲ(单臂式)隔离开关每极由底座、绝缘支柱和闸刀三部分组成.每极有两个瓷瓶支柱分别装在底座两端的轴承座及支座上,通过机构操作连杆,使动触头导电杆的瓷支柱旋转90°,作分合运动、瓷支柱转动角度由止钉调节.静触头装在固定瓷支柱上,本身偏转38°,由动触头带动合闸.3.2接地开关产品装配的接地开关装于底座的转动轴上,接地开关与主闸刀的互锁是通过手力操作机构实现的.接地开关分为Ⅰ型与Ⅱ型两种形式,Ⅰ型接地开关通过线路残余电流.Ⅱ型接地开关通过与隔离开关主闸刀相同的动热稳定电流.3.3操作机构有接地开关的隔离开关配用CS8-6D手力操动机构,无接地开关的配用CS11G手力操动机构,该两种机构主要由手柄,底座及F6型辅助开关组成,底座上均装有定位锁住装置,使隔离开关在分、合闸位置时可以锁住,避免闸刀由于短路电动力作用等原因而引起的分、合闸事故.CS8-6D手力操动机构有两个手柄,分别操作隔离开关和接地开关.F6型辅助开关有4极、8极、12极,根据用户需求极数供货,未注明极数者按4极供货.以上两种机构均可根据用户需要在机构上部由用户安装电磁锁,厂家按附件供货.4成套供应4.1成套供应按表2所列内容供货,或按订货合同内容供货.4.2随机文件:安装使用说明书一份、产品合格证一份.5包装运输、验收保存5.1 包装运输5.1.1 装箱前将隔离开关闸刀位于合闸位置,并在导电部分及转动摩擦部分涂上一层工业用凡士林,然后装入坚固的木箱中,装入箱中的各单极隔离开关均匀互相隔开一定距离并独自与木箱固定,避免在搬运过程中松动而发生撞击.5.1.2 包装及启封时应注意绝缘子、导电部分和油漆面等不可损伤.5.1.3 箱外应标记厂名、产品型号、产品名称、起吊位置、请勿倒置等内容等有关标记.5.2 验收:5.2.1 产品到达目的地后,应作装箱外表检查,确信完整无损时方可开箱.5.2.2 按订货合同及成套供应内容开箱清点.5.2.3 检查隔离开关、手力操动机构、附件等外表是否良好,验收中发现异常现象时,一方面采取措施进行处理,另一方面要及时通知制造厂以便共同追查原因,设法进行补救并避免以后有类似事故的再次发生.5.2 保管产品启封时,如立即安装,可以在安装场所进行,如不立即安装则尽量在干燥有遮蔽的室内进行,启封后立即妥善存放.无论是否立即安装,皆应按下列各项存放保管.5.3.1对隔离开关各转动摩擦部分必须擦干净,并涂以润滑脂.5.3.2隔离开关如不立即进行安装以及需要长期保存时应应置于有遮蔽和干燥通风的场所.5.3.3 长期保存仓库内的隔离开关及操动机构应每隔一年至少检查一次,并去掉尘垢,在导电部分和机构摩擦部分重新涂以工业用凡士林.6安装和调整该型隔离开关只宜用于水平安装.其相间中心距离不得小于1200mm.安装前对隔离开关和手动操动机构进行检查(有无机械损伤、转动是否灵活、接触是否良好、分开角度是否正确等),证实其完善无损时即可按联合安装图(见图1),按下列步骤进行安装.6.1用螺钉将隔离开关的底座固定在水平安装的基础上,隔离开关的底座间应互相平行.6.2将隔离开关没个单极调整好,合闸后两触头之间间隙为30-50mm.6.3将极间连杆联上,调节其长度,使三极联动合闸不同步不超过5mm.6.4手力操动机构安装在A相下面.6.4.1 将手力操动机构的手柄放至合闸位置,然后用煤气钢管分别套入隔离开关底座下面的转轴和手力操动机构手柄上的转轴,如有接地开关则还应该用钢管分别套入操动接地开关的转轴的手力操动机构的接地手柄上的转轴调整这两转轴的中心线重合后,把手力操动机构固定.6.4.2将手力操动机构主手柄向分开方向转动,这时隔离开关位置处于分闸位置.当闸刀分至到极限位置时调整手力操动机构上定位孔的位置,使其上的定位钉能顺利插入定位孔.同时合上接地开关,并将手力操动机构的接地手柄转至合闸位置,再按安装图钻孔,并打入圆锥销.把接地手柄上的转轴和操作接地开关的转轴连成一体.6.4.3调整隔离开关上的止钉,使它在手力操动机构位于分合位置时与止档距离约2至3毫米,手动操作3-5次,操作平稳,接触良好.6.4.4测量主回路电阻.数据见下表.产品型号回路电阻值μΩ(不大于)GW4-35/630(Ⅲ) 130GW4-35/1250(Ⅲ) 100GW4-35/2000 556.4.5把手力操动机构下面的保护辅助开关用的圆筒罩取下,接上辅助开关的线路.6.4.6接上隔离开关的地线和手力操动机构的地线.6.4.7接上母线.6.4.8安装完毕经检查证实符合要求时方可投入运行.7运行和检修隔离开关必须在线路负荷切断后方可进行操动.隔离开关和手力操动机构每年应定期检查一次.检查时应注意下列各项:7.1隔离开关:7.1.1修整接触面并涂上工业凡士林.7.1.2清除尘垢.7.1.3更换损坏零件.7.1.4检查结构是否稳固,接触联接是否牢靠.7.1.5检查三相不同步是否超过5mm.7.1.6检查止钉位置是否正常.7.1.7检查调整完毕,在转动摩擦处涂上润滑脂,然后再操作几次.7.2手力操动机构:7.2.1检查结构是否稳固,转动部分是否灵活.7.2.2检查手力操动机构定位钉的弹簧是否失去弹性.7.2.3辅助开关指示是否正确.7.2.4检查无比在转动摩擦部分涂上润滑脂.成套一览表序号代号名称数量备注630A 1250AGW4-35DGW4-35D(W)GW4-35DGW4-35D(W)接地不接地接地不接地接地不接地接地不接地1 2XKC.055.199.1 GW4-35D/630隔离开关 12 2XKC.055.199.2 GW4-35D/630隔离开关 23 2XKC.055.199.3 GW4-35D/1250隔离开关 14 2XKC.055.199.4 GW4-35D/1250隔离开关 25 2XKC.055.199.5 GW4-35D(W)/630隔离开关 16 2XKC.055.199.6 GW4-35D(W)/630隔离开关 27 2XKC.055.199.7 GW4-35D(W)/1250隔离开关 18 2XKC.055.199.8 GW4-35D(W)/1250隔离开关 29 2XKC.056.063.1 GW4-35/630隔离开关 110 2XKC.056.063.2 GW4-35/630隔离开关 211 2XKC.056.063.3 GW4-35/1250隔离开关 112 2XKC.056.063.4 GW4-35/1250隔离开关 213 2XKC.056.063.5 GW4-35(W)/630隔离开关 114 2XKC.056.063.6 GW4-35(W)/630隔离开关 215 2XKC.056.063.7 GW4-35(W)/1250隔离开关 116 2XKC.056.063.8 GW4-35(W)/1250隔离开关 217 2XKC.076.005.1-3 CS8-6D手力操动机构及附件 1 1 1 1 供应一种订货要求18 2XKC.076.031-032 CS11G手力操动机构及附件 1 1 1 119 8XKC.933.00H 全螺纹栓M16×110 2 2 2 2 2 2 2 2 镀锌20 GB52 螺母M16 4 4 4 4 4 4 4 4 镀锌21 GB117 圆锥销8×60 9 2 9 2 9 2 9 2 镀锌22 GB91 开口销4×25 3 3 3 3 3 3 3 3 镀锌23 8XKC.231.337 接头 4 4 4 4 4 4 4 4 镀锌24 8XKC.933.058 螺杆 2 2 2 2 2 2 2 2 镀锌25 8XKV.094.075 螺母 4 4 4 4 4 4 4 4 镀锌注:GW4-35Ⅲ型隔离开关成套表同GW4-35型隔离开关.产品型号额定电流(A)序号1代号序号2代号序号4数量序号5序号6数量序号12数量A(mm)GW4-35630 接地2XKC 05519912XKC 05519929CS8-6D手力操动机构及附件 2 2710 1250 2XKC 05519932XKC 0551994630 不接地2XKC 05606312XKC 0560632 2CS11G手力操动机构及附件 11250 2XKC 05606332XKC 0560634GW4-35 (W)630 接地2XKC 05519952XKC 05519969CS8-6D手力操动机构及附件 2 2760 1250 2XKC 05519972XKC 0551998630 不接地2XKC 05606352XKC 0560636 2CS11G手力操动机构及附件 11250 2XKC 05606372XKC 0560638序号代号名称数量附注1 见表 DGW4-35 隔离开关D(W)12 见表 DGW4-35 隔离开关D(W)23 20煤气管 2 用户自备4 GB117 圆锥销8×60 见表用户自备5 见表 16 32煤气管见表用户自备7 8XKC 231 337 接头 48 8XKC 993 00H 全螺纹栓M16×110 2 镀锌9 GB91 开口销4×25 310 GB52 螺母M16 4 镀锌1112 25煤气管见表用户自备1314 8XKC 993 058 螺杆 2 镀锌15 8XKC 940 075 螺母 4 镀锌。

户外交流高压隔离开关使用方法简介户外交流高压隔离开关是一种电力设备，用于在高压电路中切断电源和隔离电源，是保障电力设备安全运行的重要措施之一。

本文将简要介绍户外交流高压隔离开关使用方法。

预备工作在使用户外交流高压隔离开关之前，需要做好以下预备工作：1.查看开关运行状态，及时发现问题；2.检查隔离开关外部是否有异常；3.悬挂、支撑部位是否牢固；4.开关本体倾斜度是否符合要求。

开关操作手动操作手动操作是开关的一种操作方式，在应急情况下使用。

手动操作开关需要严格按照以下步骤进行：1.拔出“控制器手动操作”复位钥匙；2.旋转手动操作柄，在手动操作柄上方的显示屏上选定当前的操作状态；3.确保当前操作状态不与电缆的接线口冲突；4.手柄轻轻旋转到目标位置，注意不能用力过猛。

自动操作自动操作是开关的一种操作方式，在常规场合下使用。

自动操作开关需要严格按照以下步骤进行：1.利用遥控器进行命令下发；2.开关按照遥控器指令自动进行开关操作；3.在操作显示屏上可直接查看当前的操作状态。

注意事项在使用户外交流高压隔离开关时，需要注意以下事项：1.在操作之前，需要经过专业人员的指导，并按照规定的程序进行操作；2.防止开关瞬间闪断，尤其是在空气潮湿、环境极端的情况下，需要特别注意，以防误操作；3.在诸多因素中，气候是导致开关故障的主要因素。

在极端的温度、湿度、风力等天气状况下，应特别小心操作并加强维护作业；4.千万不要在不具备条件的情况下私自操作开关，以免发生意外事故。

总结作为电力设备中不可或缺的一员，户外交流高压隔离开关的使用与维护对于电力系统的安全运行具有重要的意义。

在操作中要严格遵守规定流程和注意事项，确保操作的安全性和有效性。

GW4-110户外隔离开关安装使用说明书1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是额定频率为50Hz、额定电压为110kV的三相交流户外高压开关设备，供额定电压为110kV的高压线路有电压无负荷时分合线路之用。

隔离开关符合GB1985-2004《交流高压隔离开关和接地开关》的要求。

1.1产品使用环境条件1.1.1海拔高度：一般型不超过2500m，特殊型不超过4700m。

1.1.2环境温度：最高温度不高于+40℃，最低温度不低于-40℃。

1.1.3最大风速34m/s。

1.1.4地震烈度不超过9度。

1.1.5覆冰厚度不超过20mm。

1.1.6耐污型产品适用中等污秽地区。

1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

1.2 产品型号含义如下：G W 4 —110 / 1250 T D （G、W）高原型（W为耐污型）接地统一设计额定电流A（630）额定电压kV设计序号户外隔离开关1.3主要规格和技术参数。

1.3.1隔离开关主要规格和技术参数见表1。

2.结构和工作原理2.1隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。

2.1.1底架：为一根槽钢，底架两端各安装有轴承座，轴承座内有两个圆锥滚子轴承，保证轴承座上的杠杆转动灵活。

底架之一端或两端焊有接地开关支座，装有接地开关。

隔离开关有不接地、单接地及双接地三种形式。

2.1.2支柱绝缘子：每极有两柱，按使用条件分为普通型与耐污型及高原型三种，支柱绝缘子下端固定在轴承座上端的转动板上，支柱绝缘子上端与主导电部分连接。

根据用户要求支柱绝缘子亦可采用硅橡胶绝缘子。

2.1.3导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分为两半，接触部分在中间，接触部分触头合闸时圆柱型触头嵌入两排触指内。

630A，1250A、1600A 结构型式完全相同，仅导电杆截面及表面处理有所区别。

GW4-12(40.5) Outdoor HV Disconnect SwitchRated current Anti-pollutionSingle earth, D is double earth Rated voltage Design serial No.OutdoorDisconnect switchModelThis disconnect switch consists of pedestal, insulating brace, electric material and operating mechanism. There aretwo braces on each pole, and electric blade is installed on the top of each brace and the connection point of the two blades is between the two braces . With the driving of operating mechanis m, the two blades can rotate horizontally ninety degrees to close. We can connect three single-pole disconnect switches into a linkage three-pole switch through interlink rod. This dis connect switch can be matched with CS11 type or CS17 type manual mechanism, thereinto, CS17 be usedi n disconne ct switch with earth ing fittin g.(motor mec hanism can be installed according to user's requirement), Reasonable structure, fle xible operating; conv enien t installati o n, able to use single-pole or three-pole; wide distance of contact, safe and reliable insulating. The ear thing type is flexible according to user's requirement, single earthing dual earthing or without earthing can be chosen.Structure featureSummaryGW4-12(40.5)outdoor AC high voltage disconnect switch (disconnect switch for short) is used to open and close circuit with voltage but no-load 50/60Hz,12(40.5)kV power system. It accords with standards of nd GB1985 and other relative standards.IEC62271-103: High voltage switches a Technical specification4s short-time withstand current(kA)Withstand current(kA)Rated current(A)Rated voltage(kV)1240.5ModelGW4-12GW4-40.5GW4-40.5D2004006301000125040063010001250162020252520202531.54050506363505063801. Altitude:3000m;2. Ambient temperature: -25~+40;3. Wind speed: 35m/s;4. Pollution degree:III;5. Earthquake intensity:8 degree;6. Applicable occasions should free from inflammable, explo sives , cau stic gas .Ambient conditionG W 4 - 12(40.5) DI (W) / 63064Fig.1 GW4-12D/630 Disconnect switch (three pole)Fig.2 GW4-12D/630 Disconnect switch (single pole)2- 18283595530415530415595L (300)L (300)Fig.3 GW4-40.5D/630 Disconnect switch (three pole)Fig.4 GW4-40.5D/630 Disconnect switch (single pole)L (1200)L (1200)7009339655006024465。

GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2) 该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。

3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

隔离开关安装作业指导书1 依据的标准及技术文件1.1《电气装置安装工程高压电器施工及验收规范》GBJ147-90。

1.2《电气装置安装工程电气设备交接试验标准》GB 50150-91。

1.3《电力建设安全工作规程》（变电所部分）DL5009—3—97。

1.4《电力生产事故调查规程》DL558—94。

1.5 国家电力公司《电力建设安全健康与环境管理工作规定》。

1.6 国家电网公司输变电工程《标准化施工作业手册变电工程部分》中国电力出版社 20071.7供方提供的产品说明书。

1.8 设计图纸。

2 现场作业准备及布置2.1 工序交接。

2.1.1 电气安装人员应对设备支架的标高、相间便移尺寸进行复测。

2.1.2 土建技术负责人与电气技术负责人对复测结果进行确认，并形成交接记录。

2.1.3 支架复测合格后，方可施工。

2.2 隔离开关到货的型号与规格、开口方向必须符合设计要求。

2.3技术人员应负责进行二级安全技术交底，对施工过程控制负责。

并指明作业过程中的危险点，布置防范措施，接受交底人员必须本人在交底记录上签字确认。

2.4在隔离开关运至安装位置后应与建设及监理单位进行开箱检查，检查产品合格证、实验报告、备品备件及瓷件有无机械损伤等。

2.5作业前对施工所用工器具进行检查,所有部件必须齐全完好。

2.6现场布置：按作业项目区域定置平面布置图要求进行施工作业现场布置。

2.7 参加作业人员的资格要求2.7.1 施工人员应熟悉施工图纸的要求及现场布置2.7.2 掌握GB50169-92<电气装置安装工程隔离开关装置施工及验收规范>的规定及其安全措施的要求。

2.7.3 熟悉施工工艺及程序2.7.4 电焊工必须持证上岗2.8 作业环境应达到的条件场地内的土质较硬，平整无积水。

2.9 作业技术交底的安排由班组技术负责人在开工前，先进行技术交底，班组安全员进行安全环境交底。

3 现场作业资源配置3.1人员组织：施工负责人，技术人员，安全员、质检员，起重负责人，起重工、高空作业人员、安装调试人员。
