建筑设计防火规范GBJ16-1987（2001年版）代替TJ16-74 自1988-5-1 起执行发布单位：中华人民共和国国家计划委员会1987-8-26提出单位：中华人民共和国公安部批准单位：中华人民共和国国家计划委员会工程建设国家标准局部修订公告第27号国家标准《建筑设计防火规范》GBJ16-87，由公安部天津消防科学研究所会同有关单位乾地了局部修订，已经有关部门会审，现批准局部修订条文有：第1.0.3条、第5.1.1条、第5.1.1A条、第5.1.3条、第5.1.3A条、第5.3.1条、第5.3.6条、第5.3.6A条、第5.3.7条、第5.3.12条、第7.2.3条、第8.7.1A条、第8.7.1B条、第10.2.8条、第10.3.1A条、第10.3.1B条，自2001年5月1日起施。
此次局部修订的条款内容均为强制性条文，必须执行。
该规范中相应的条文规定同时废止。
现予公告。
中华人民共和国建设部二○○一年四月二十四日工程建设国家标准局部修订公告第7号国家标准《建筑设计防火规范》GBJ16-87，由公安部天津消防科研所会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自1997年9月1日起施行，该规范中相应的条文规定同时废止。
现予公告。
中华人民共和国建设部一九九七年六月二十四日工程建设国家标准局部修订公告第4号国家标准《建筑设计防火规范》GBJ16—87由公安部消防局会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自1995年11月1日起施行，该规范中相应条文的规定同时废止。
现予公告。
中华人民共和国建设部一九九五年八月二十一日关于发布《建筑设计防火规范》的通知计标[1987]1447号根据原国家建（委）81建发设字第546号文的通知，由公安部会同有关部门共同修订的《建筑设计防火规范》TJ16—74，已经有关部门会审。
现批准修订后的《建筑设计防火规范》GBJ16—87为国家标准，自1988年5月1日起施行，原《建筑设计防火规范》TJ16—74同时废止。
消防电源及其配电一、GB50016-2014 建筑设计防火规范（2018版）10.1消防电源及其配电10.1.10 消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1 明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
2 暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
3 消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
条文解释：10.1.10 本条第1、2款为强制性条文。
消防配电线路的敷设是否安全，直接关系到消防用电设备在火灾时能否正常运行，因此，本条对消防配电线路的敷设提出了强制性要求。
工程中，电气线路的敷设方式主要有明敷和暗敷两种方式，对于明敷方式，由于线路暴露在外，火灾时容易受火焰或高温的作用而损毁，因此，规范要求线路明敷时要穿金属导管或金属线槽并采取保护措施。
保护措施一般可采取包覆防火材料或涂刷防火涂料。
对于阻燃或耐火电缆，由于其具有较好的阻燃和耐火性能，故当敷设在电缆井、沟内时，可不穿金属导管或封闭式金属槽盒。
“阻燃电缆”和“耐火电缆”为符合国家现行标准《阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求》GA 306.1～2 的电缆。
矿物绝缘类不燃性电缆由铜芯、矿物质绝缘材料、铜等金属护套组成，除具有良好的导电性能、机械物理性能、耐火性能外，还具有良好的不燃性，这种电缆在火灾条件下不仅能够保证火灾延续时间内的消防供电，还不会延燃、不产生烟雾，故规范允许这类电缆可以直接明敷。
暗敷设时，配电线路穿金属导管并敷设在保护层厚度达到30mm 以上的结构内，是考虑到这种敷设方式比较安全、经济，且试验表明，这种敷设能保证线路在火灾中继续供电，故规范对暗敷时的厚度作出相关规定。
电气第一节消防电源及其配电第10.1.1条建筑物、储罐、堆场的消防用电设备,其电源应符合下列要求:一、建筑高度超过50m的乙、丙类厂房和丙类库房,其消防用电设备应按一级负荷供电;二、下列建筑物、储罐和堆场的消防用电,应按二级负荷供电:1.室外消防用水量超过30L/s的工厂、仓库;2.室外消防用水量超过35L/s的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区;3.超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000m2的百货楼、展览楼和室外消防用水量超过25L/s的其他公共建筑。
三、按一级负荷供电的建筑物,当供电不能满足要求时,应设自备发电设备;四、除一、二款外的民用建筑物、储罐(区)和露天堆场等的消防用电设备,可采用三级负荷供电。
第10.1.2条火灾事故照明和疏散指示标志可采用蓄电池作备用电源,但连续供电时间不应少于20min。
第10.1.3条消防用电设备应采用单独的供电回路,并当发生火灾切断生产、生活用电时,应仍能保证消防用电,其配电设备应有明显标志。
第10.1.4条消防用电设备的配电线路应穿管保护。
当暗敷时应敷设在非燃烧体结构内,其保护层厚度不应小于3cm,明敷时必须穿金属管,并采取防火保护措施。
采用绝缘和护套为非延燃性材料的电缆时,可不采取穿金属管保护,但应敷设在电缆井沟内。
v 第二节输配电线路、灯具、火灾事故照明和疏散指示标志第10.2.1条甲类厂房、库房,易燃材料堆垛,甲、乙类液体储罐、液化石油气储罐,可燃、助燃气体储罐与电力架空线的最近水平距离不应小于电杆(塔)高度的1.5倍,丙类液体储罐不应小于1.2倍。
但35kV以上的电力架空线与储量超过200m3的液化石油气单罐的水平距离不应小于40 m。
第10.2.2条电力电缆不应和输送甲、乙、丙类液体管道、可燃气体管道、热力管道敷设在同一管沟内。
配电线路不得穿越风管内腔或敷设在风管外壁上,穿金属管保护的配电线路可紧贴风管外壁敷设。

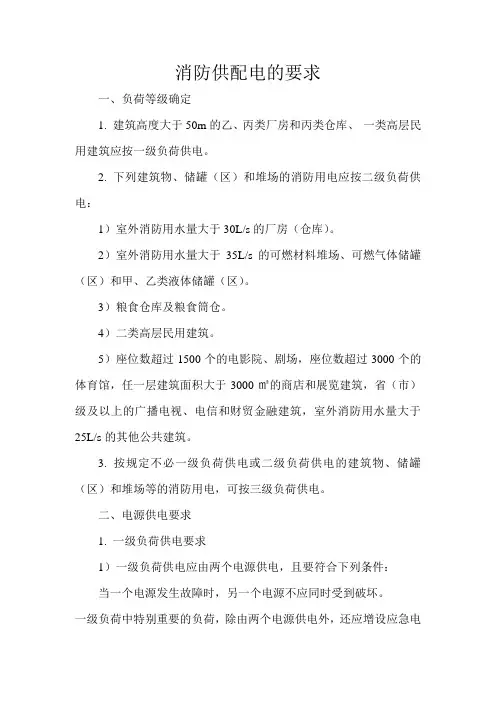

消防供配电的要求一、负荷等级确定1. 建筑高度大于50m的乙、丙类厂房和丙类仓库、一类高层民用建筑应按一级负荷供电。
2. 下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：1）室外消防用水量大于30L/s的厂房（仓库）。
2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）。
3）粮食仓库及粮食筒仓。
4）二类高层民用建筑。
5）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。
3. 按规定不必一级负荷供电或二级负荷供电的建筑物、储罐（区）和堆场等的消防用电，可按三级负荷供电。
二、电源供电要求1. 一级负荷供电要求1）一级负荷供电应由两个电源供电，且要符合下列条件：当一个电源发生故障时，另一个电源不应同时受到破坏。
一级负荷中特别重要的负荷，除由两个电源供电外，还应增设应急电源，并严禁将其他负荷接入应急供电系统。
应急电源可以是独立于正常电源的发动机组、供电网中独立于正常电源的专用的馈电线路、蓄电池或干电池。
2）结合消防用电设备的特点，以下供电方式可视为一级负荷供电：电源来自一个区域变电站，同时另设一台自备发电机组。
电源来自两个区域变电站（电压在35kV及以上）。
电源来自两个不同的发电站。
2. 二级负荷供电要求二级负荷的电源供电方式可以根据负荷容量及重要性进行选择：1）二级负荷的供电系统要尽可能采用两回路供电。
2）在负荷较小或地区供电条件较困难的条件下，允许有一回路6KV以上专线架空线或电缆供电。
当采用架空线时，可为一回路架空线供电；当用电缆线路供电时，由于电缆发生故障恢复时间和故障点排查时间长，故应采用两根电缆组成的线路供电，且每根电缆均应能承受100%的二级负荷。
3. 三级负荷供电要求三级消防用电设备采用专用的单回路电源供电，并在其配电设备上设有明显标志。
消防控制室通用技术要求（GB25506-2010）1 范围 (1)2 规范性引用文件 (1)3 一般要求 (1)4 资料和管理要求 (2)5 控制和显示要求 (2)6 消防控制室图形显示装置的信息记录要求 (5)7 信息传输要求 (6)附录A（规范性附录）建筑消防设施运行状态信息 (7)附录B（规范性附录）消防安全管理信息........................................................1范围本标准规定了消防控制室的一般要求、资料和管理要求、控制和显示要求、图形显示装置的信息记录要求、信息传输要求。
本标准适用于GB 50116中规定的集中火灾报警系统、控制中心报警系统中的消防控制室或消防控制中心。
未设置消防控制室的建筑，在设置本标准涉及的自动消防系统时，亦应执行本标准的相关要求。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50116 火灾自动报警系统设计规范GB ×××××建筑消防设施的维护管理3一般要求3.1 消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或具有相应功能的组合设备。
3.2 消防控制室内设置的消防设备应能监控并显示建筑消防设施运行状态信息，并应具有向城市消防远程监控中心（以下简称监控中心）传输这些信息的功能。
建筑消防设施运行状态信息见附录A。
3.3 消防控制室内应保存4.1规定的资料和附录B规定的消防安全管理信息，并可具有向监控中心传输消防安全管理信息的功能。
建筑设计防火规范GB50016-2014目录1总则 (2)2术语、符号 (3)2.1术语 (3)2.2符号 (5)3厂房和仓库 (5)3.1火灾危险性分类 (5)3.2厂房和仓库的耐火等级 (13)3.3厂房或仓库的层数、面积和平面布置 (17)3.4厂房的防火间距 (23)3.5仓库的防火间距 (28)3.6厂房和仓库的防爆 (31)3.7厂房的安全疏散 (35)3.8仓库的安全疏散 (37)4甲、乙、丙类液体、气体储罐（区）和可燃材料堆场 (38)4.1一般规定 (38)4.2甲、乙、丙类液体储罐（区）的防火间距 (39)4.3可燃、助燃气体储罐（区）的防火间距 (44)4.4液化石油气储罐（区）的防火间距 (49)4.5可燃材料堆场的防火间距 (52)5民用建筑 (54)5.1建筑分类和耐火等级 (54)5.2总平面布局 (58)5.3防火分区和层数 (60)5.4平面布置 (65)5.5安全疏散和避难 (72)6建筑构造 (89)6.1防火墙 (89)6.2建筑构件和管道井 (91)6.3屋顶、闷顶和建筑缝隙 (94)6.4疏散楼梯间和疏散楼梯等 (96)6.5防火门、窗和防火卷帘 (102)6.6天桥、栈桥和管沟 (104)6.7建筑保温和外墙装饰 (105)7灭火救援设施 (107)7.1消防车道 (107)7.2救援场地和入口 (110)7.3消防电梯 (112)7.4直升机停机坪 (113)8消防设施的设置 (114)8.1一般规定 (114)8.2室内消火栓系统 (117)8.3自动灭火系统 (118)8.4火灾自动报警系统 (124)8.5防烟和排烟设施 (125)9供暧、通风和空气调节 (127)9.1一般规定 (127)9.2供暖 (128)9.3通风和空气调节 (129)10电气 (135)10.1消防电源及其配电 (135)10.2电力线路及电器装置 (140)10.3消防应急照明和疏散指示标志 (143)11木结构建筑 (145)12城市交通隧道 (151)12.1一般规定 (151)12.2消防给水和灭火设施 (155)12.3通风和排烟系统 (156)12.4火灾自动报警系统 (158)12.5供电及其他 (159)附录A建筑高度和建筑层数的计算方法 (160)附录B防火间距的计算方法 (160)附录C隧道内承重结构体的耐火极限试验升温曲线和相应的判定标准 (161)1总则1.0.1为了预防建筑火灾，减少火灾危害，保护人身和财产安全，制定本规范。
消防电源及其配电的10点设计要求
下面为建筑行业人士带来消防电源及其配电的10点设计要求及相关内容，消防用电设备应采用专用的供电回路，当建筑内的生产、生活用电被切断时，应仍能保证消防用电。
一、下列建筑物的消防用电应按一级负荷供电：
1.建筑高度大于50m的乙、丙类厂房和丙类仓库；
2.一类高层民用建筑。
“消防用电”包括消防控制室照明、消防水泵、消防电梯、防烟排烟设施、火灾探测与报警系统、自动灭火系统或装置、疏散照明、疏散指示标志和电动的防火门窗、卷帘、阀门等设施、设备在正常和应急情况下的用电。
二、下列建筑物、储罐(区)和堆场的消防用电应按二级负荷供电：
1.室外消防用水量大于30L/s的厂房(仓库)；
2.室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐(区)和甲、乙类液体储罐(区)；
3.粮食仓库及粮食筒仓；
4.二类高层民用建筑；
5.座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省(市)级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s 的其他公共建筑。
三、除本规范第10.1.1条和第10.1.2条外的建筑物、储罐和堆场
等的消防用电，可按三级负荷供电。
四、消防用电按一、二级负荷供电的建筑，当采用自备发电设备作备用电源时，自备发电设备应设置自动和手动启动装置。
当采用自动启动方式时，应能保证在30s内供电。
不同级别负荷的供电电源应符合现行国家标准《供配电系统设计规范》GB50052的规定。
五、建筑内消防应急照明和灯光疏散指示标志的备用电源的连续供电时间应符合下列规定：
1.建筑高度大于100m的民用建筑，不应小于1.5h；
2.医疗建筑、老年人建筑、总建筑面积大于100000㎡的公共建筑和总建筑面积大于20000㎡的地下、半地下建筑，不应少于1.0h；
3.其他建筑，不应少于0.5h。
“消防应急照明”是指火灾时的疏散照明和备用照明。
对于疏散照明备用电源的连续供电时间，试验和火灾证明，单、多层建筑和部分高层建筑着火时，人员一般能在10min以内疏散完毕。
本条规定的连续供电时间，考虑了一定安全系数以及实际人员疏散状况和个别人员疏散困难等情况。
对于建筑高度大于100m的民用建筑、医院等场所和大型公共建筑等，由于疏散人员体质弱、人员较多或疏散距离较长等，会出现疏散时间较长的情况，故对这些场所的连续供电时间要求有所提高。
为保证应急照明和疏散指示标志用电的安全可靠，设计要尽可能采用集中供电方式。
应急备用电源无论采用何种方式，均需在主电源断电后能立即自动投入，并保持持续供电，功率能满足所有应急用电
照明和疏散指示标志在设计供电时间内连续供电的要求。
本条范所指“地下、半地下建筑”，包括附建在建筑中的地下室、半地下室和单独建造的地下、半地下建筑。
六、消防用电设备应采用专用的供电回路，当建筑内的生产、生活用电被切断时，应仍能保证消防用电。
备用消防电源的供电时间和容量，应满足该建筑火灾延续时间内各消防用电设备的要求。
本条规定的“供电回路”，是指从低压总配电室或分配电室至消防设备或消防设备室(如消防水泵房、消防控制室、消防电梯机房等)最末级配电箱的配电线路。
七、消防配电干线宜按防火分区划分，消防配电支线不宜穿越防火分区。
八、消防控制室、消防水泵房、防烟和排烟风机房的消防。
