2020 年全国消防工程师执业资格考试消防安全技术实务第十四章消防供配电第一节消防用电及负荷等级一、消防用电消防电源指在火灾时能保证消防用电设备继续正常运行的独立电源。

二、消防用电的负荷等级（一）基本概念消防用电负荷指消防用电设备根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。

（二）一级负荷（1）一级负荷适用的场所。

下列场所的消防用电应按一级负荷供电：建筑高度大于50m 的乙、丙类生产厂房和丙类物品库房；一类高层民用建筑；一级大型石油化工厂，大型钢铁联合企业，大型物资仓库等。

（2）一级负荷的电源供电方式。

一级负荷应由两个电源供电，且两个电源要符合下列条件：1 ）当一个电源发生故障时，另一个电源不应同时受到破坏。

2 ）一级负荷中特别重要的负荷，除由两个电源供电外，还应增设应急电源，并严禁将其他负荷接入应急供电系统。

应急电源可以是独立于正常电源的发电机组、供电网中独立于正常电源的专用的馈电线路、蓄电池或干电池。

（3）结合消防用电设备的特点，以下供电方式可视为一级负荷供电：1）电源来自两个不同的发电厂。

2）电源来自两个区域变电站（电压在35kV 及以上）。

3）电源来自一个区域变电站，同时另设一台自备发电机组。

（三）二级负荷（1）二级负荷适用的场所。

下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：室外消防用水量大于30L／s 的厂房（仓库）；室外消防用水量大于35L／s 的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）；粮食仓库及粮食筒仓；二类高层民用建筑；座位数超过1500 个的电影院、剧场，座位数超过3000 个的体育馆，任一层建筑面积大于3000m2 的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L／s 的其他公共建筑。

（2）二级负荷的电源供电方式。

二级负荷的电源供电方式可以根据负荷容量及重要性进行选择：1）二级负荷的供电系统要尽可能采用两回线路供电。

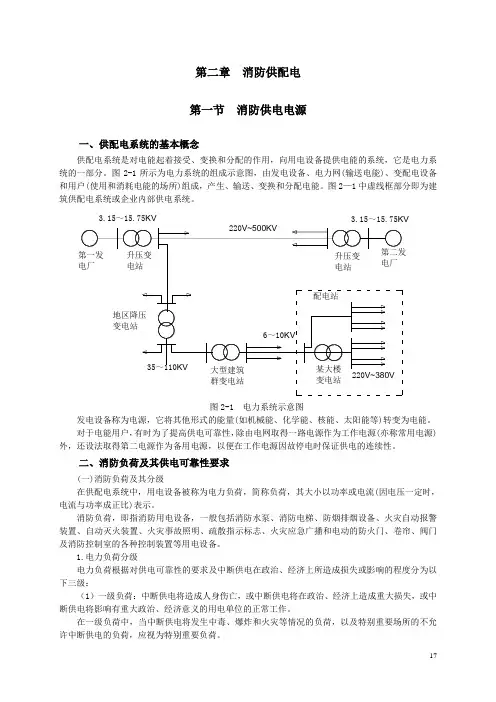

第二章 消防供配电第一节 消防供电电源一、供配电系统的基本概念供配电系统是对电能起着接受、变换和分配的作用，向用电设备提供电能的系统，它是电力系统的一部分。

图2-1所示为电力系统的组成示意图，由发电设备、电力网(输送电能)、变配电设备和用户(使用和消耗电能的场所)组成，产生、输送、变换和分配电能。

图2—1中虚线框部分即为建筑供配电系统或企业内部供电系统。

3.15～15.75KV3.15～15.75KV群变电站变电站图2-1 电力系统示意图发电设备称为电源，它将其他形式的能量(如机械能、化学能、核能、太阳能等)转变为电能。

对于电能用户，有时为了提高供电可靠性，除由电网取得一路电源作为工作电源(亦称常用电源)外，还设法取得第二电源作为备用电源，以便在工作电源因故停电时保证供电的连续性。

二、消防负荷及其供电可靠性要求(一)消防负荷及其分级在供配电系统中，用电设备被称为电力负荷，简称负荷，其大小以功率或电流(因电压一定时，电流与功率成正比)表示。

消防负荷，即指消防用电设备，一般包括消防水泵、消防电梯、防烟排烟设备、火灾自动报警装置、自动灭火装置、火灾事故照明、疏散指示标志、火灾应急广播和电动的防火门、卷帘、阀门及消防控制室的各种控制装置等用电设备。

1.电力负荷分级电力负荷根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为以下三级：（1）一级负荷：中断供电将造成人身伤亡，或中断供电将在政治、经济上造成重大损失，或中断供电将影响有重大政治、经济意义的用电单位的正常工作。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要负荷。

（2）二级负荷：中断供电将在政治、经济上造成较大损失，或中断供电将影响重要用电单位的正常工作。

（3）三级负荷：不属于一级和二级负荷者。

2.消防负荷分级（1）对于适用于《高层民用建筑设计防火规范》的高层建筑，其消防负荷的负荷等级为：一类建筑为一级负荷，二类建筑为二级负荷。

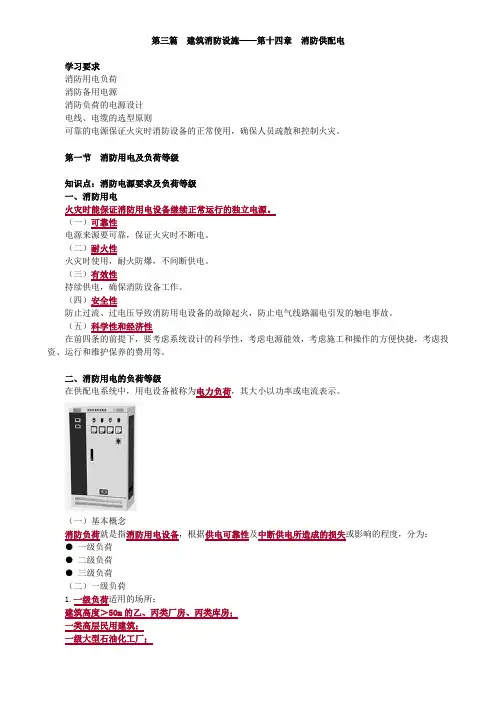

第三篇建筑消防设施——第十四章消防供配电学习要求消防用电负荷消防备用电源消防负荷的电源设计电线、电缆的选型原则可靠的电源保证火灾时消防设备的正常使用，确保人员疏散和控制火灾。

第一节消防用电及负荷等级知识点：消防电源要求及负荷等级一、消防用电火灾时能保证消防用电设备继续正常运行的独立电源。

（一）可靠性电源来源要可靠，保证火灾时不断电。

（二）耐火性火灾时使用，耐火防爆，不间断供电。

（三）有效性持续供电，确保消防设备工作。

（四）安全性防止过流、过电压导致消防用电设备的故障起火，防止电气线路漏电引发的触电事故。

（五）科学性和经济性在前四条的前提下，要考虑系统设计的科学性，考虑电源能效，考虑施工和操作的方便快捷，考虑投资、运行和维护保养的费用等。

二、消防用电的负荷等级在供配电系统中，用电设备被称为电力负荷，其大小以功率或电流表示。

（一）基本概念消防负荷就是指消防用电设备，根据供电可靠性及中断供电所造成的损失或影响的程度，分为：●一级负荷●二级负荷●三级负荷（二）一级负荷1.一级负荷适用的场所：建筑高度＞50m的乙、丙类厂房、丙类库房；一类高层民用建筑；一级大型石油化工厂；大型钢铁联合企业；大型物资仓库等。

一旦停消防电，会造成重大人员伤亡和财产损失。

2.一级负荷的电源供电方式：应由两个电源供电，且符合下列条件之一：（1）两个电源之间无联系。

（2）两个电源有直接联系，但符合下列要求：任一电源发生故障时，两个电源的任何部分均不会同时损坏；发生任何一种故障且保护装置正常时，有一个电源不中断供电，并且在发生任何一种故障且主保护装置失灵以至两个电源均中断供电后，应能在有人员值班的处所完成各种必要操作，迅速恢复一个电源供电。

3.结合消防用电设备的特点，以下供电方式可视为一级负荷供电：（1）电源一个来自区域变电站（电压在35KV及以上），同时另设一台自备发电机组；（2）电源来自两个区域变电站；（3）电源来自两个不同的发电厂。

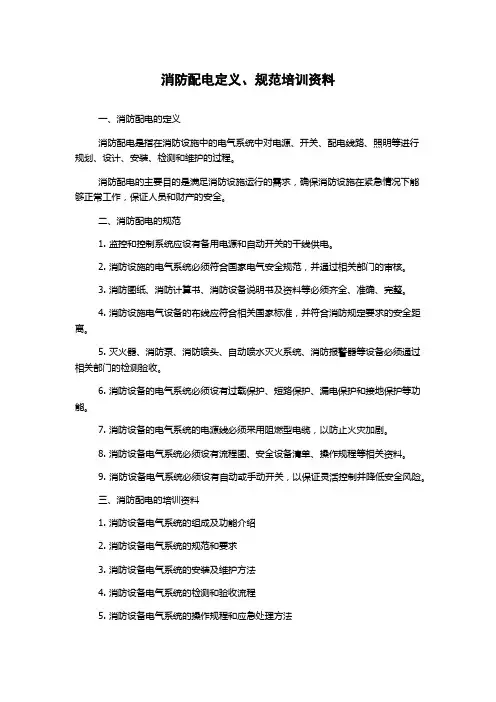

消防配电定义、规范培训资料
一、消防配电的定义
消防配电是指在消防设施中的电气系统中对电源、开关、配电线路、照明等进行规划、设计、安装、检测和维护的过程。

消防配电的主要目的是满足消防设施运行的需求，确保消防设施在紧急情况下能够正常工作，保证人员和财产的安全。

二、消防配电的规范
1. 监控和控制系统应设有备用电源和自动开关的干线供电。

2. 消防设施的电气系统必须符合国家电气安全规范，并通过相关部门的审核。

3. 消防图纸、消防计算书、消防设备说明书及资料等必须齐全、准确、完整。

4. 消防设施电气设备的布线应符合相关国家标准，并符合消防规定要求的安全距离。

5. 灭火器、消防泵、消防喷头、自动喷水灭火系统、消防报警器等设备必须通过相关部门的检测验收。

6. 消防设备的电气系统必须设有过载保护、短路保护、漏电保护和接地保护等功能。

7. 消防设备的电气系统的电源线必须采用阻燃型电缆，以防止火灾加剧。

8. 消防设备电气系统必须设有流程图、安全设备清单、操作规程等相关资料。

9. 消防设备电气系统必须设有自动或手动开关，以保证灵活控制并降低安全风险。

三、消防配电的培训资料
1. 消防设备电气系统的组成及功能介绍
2. 消防设备电气系统的规范和要求
3. 消防设备电气系统的安装及维护方法
4. 消防设备电气系统的检测和验收流程
5. 消防设备电气系统的操作规程和应急处理方法
6. 消防设备电气系统的安全知识和技能培训
以上消防配电的培训资料，旨在帮助参与消防设施电气系统的工作人员，提高其对消防配电的理解和掌握相关技能，更好地工作于消防领域。

第二章 消防供配电第一节 消防供电电源一、供配电系统的基本概念供配电系统是对电能起着接受、变换和分配的作用，向用电设备提供电能的系统，它是电力系统的一部分。

图2-1所示为电力系统的组成示意图，由发电设备、电力网(输送电能)、变配电设备和用户(使用和消耗电能的场所)组成，产生、输送、变换和分配电能。

图2—1中虚线框部分即为建筑供配电系统或企业内部供电系统。

3.15～15.75KV3.15～15.75KV群变电站变电站图2-1 电力系统示意图发电设备称为电源，它将其他形式的能量(如机械能、化学能、核能、太阳能等)转变为电能。

对于电能用户，有时为了提高供电可靠性，除由电网取得一路电源作为工作电源(亦称常用电源)外，还设法取得第二电源作为备用电源，以便在工作电源因故停电时保证供电的连续性。

二、消防负荷及其供电可靠性要求(一)消防负荷及其分级在供配电系统中，用电设备被称为电力负荷，简称负荷，其大小以功率或电流(因电压一定时，电流与功率成正比)表示。

消防负荷，即指消防用电设备，一般包括消防水泵、消防电梯、防烟排烟设备、火灾自动报警装置、自动灭火装置、火灾事故照明、疏散指示标志、火灾应急广播和电动的防火门、卷帘、阀门及消防控制室的各种控制装置等用电设备。

1.电力负荷分级电力负荷根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为以下三级：（1）一级负荷：中断供电将造成人身伤亡，或中断供电将在政治、经济上造成重大损失，或中断供电将影响有重大政治、经济意义的用电单位的正常工作。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要负荷。

（2）二级负荷：中断供电将在政治、经济上造成较大损失，或中断供电将影响重要用电单位的正常工作。

（3）三级负荷：不属于一级和二级负荷者。

2.消防负荷分级（1）对于适用于《高层民用建筑设计防火规范》的高层建筑，其消防负荷的负荷等级为：一类建筑为一级负荷，二类建筑为二级负荷。

消防配电定义规范图文消防配电是指针对消防系统设计和运行的电力系统。

在建筑物、公共场所等场合中，消防配电系统的运行安全直接关系到人员生命财产的安全。

因此，消防配电的设计和施工必须按照一定的标准和规范来进行。

本文将介绍消防配电定义的规范要求，以及相关的图文资料。

一、消防配电的定义与分类消防配电是指供应消防设备及其它载荷工作所需的电力系统。

按照用途和安全要求的不同，消防配电可分为以下几类：1.主电源和备用电源：主电源包括公共电网和建筑内部电力系统，备用电源包括发电机组、蓄电池等。

2.线路结构：消防配电线路主要包括供电线路、控制线路、监测线路和保护线路等。

其中保护线路保障电力系统的安全工作。

3.配电变压器：将建筑物内部高压电力系统（例如10KV）的电压转变为低压系统（例如380V）的电源设备。

二、消防配电的安全要求为确保消防配电系统的安全运行，需要遵守以下安全规范：1.按照国际、国家、地方和相关行业的标准、规范执行，必要时进行优化和调整。

2.消防配电设备的选型、安装、调试、运行和维修必须符合相关标准及规范要求。

安装前应进行检查，检查过程应记录检查、备案。

3.相关电气设备的参数必须符合要求。

所有设备必须按照标准和说明书的要求连接接地导线。

如需接入整体接地系统，接地的方法、地线的规格和长度、接地电阻等参数必须符合国家及地方标准的要求。

4.所有电缆和线路必须符合国家及行业标准的要求。

电缆和线路应有防水、防潮和防腐蚀措施。

线路敷设应符合规范，线路要求越高、限制就越多。

5.配电房、开关箱应设有完好的电缆标识、维护支架、动态抽屉和安全开关等配套设备。

6.配电房安排应合理，满足施工、运维、巡检和日常管理要求。

开关箱应设有侧门和操纵空间，设施、设备和运行情况应得到经常的管理和维护。

三、消防配电的图文资料1.消防配电示意图消防配电示意图2.消防配电装置图消防配电装置图3.消防配电装置原理图消防配电装置原理图消防配电是保证消防系统安全稳定运作的重要保障措施。
