方案设计图纸要点审核在建筑工程、机械制造、室内设计等众多领域中，方案设计图纸是将创意和构想转化为具体可实施的重要文件。
对于这些图纸的审核，是确保项目顺利进行、质量得到保障以及避免后续出现问题的关键环节。
接下来，让我们详细探讨一下方案设计图纸要点审核的相关内容。
一、明确审核目的审核方案设计图纸的首要目的是验证其是否符合项目的需求和目标。
这包括功能要求、性能指标、安全标准等方面。
例如，在建筑设计中，要确保图纸所规划的空间布局能够满足使用者的活动需求，并且符合建筑规范中的安全疏散要求；在机械设计中，要保证零件的尺寸和公差能够使机器正常运转，达到预期的工作性能。
二、审核的主要内容1、准确性尺寸标注：检查图纸上的尺寸标注是否清晰、准确，有无遗漏或错误。
这对于制造和施工过程中的精度控制至关重要。
坐标和方位：确认图纸中的坐标系统和方位标识正确，以便在实际场地中进行准确的定位和布置。
材料规格：明确标注所使用材料的规格、型号和性能参数，确保材料的选择符合项目要求和相关标准。
2、完整性视图齐全：包括正视图、侧视图、俯视图、剖面图等，以全面展示设计对象的形状和结构。
细节描述：对于关键部位和复杂结构，要有足够的细节描述和放大图，以便施工人员或制造工人能够清晰理解。
配套文件：审核是否附有相关的计算书、说明书、材料清单等配套文件，这些文件对于理解和实施设计方案起着重要的辅助作用。
3、合理性结构设计：评估结构的稳定性、强度和刚度是否满足要求，避免出现安全隐患。
工艺流程：在工业设计中，要审查工艺流程的合理性，确保生产过程的高效和顺畅。
空间利用：对于建筑和室内设计，要考察空间的利用是否充分，是否存在浪费或不合理的布局。
4、规范性绘图标准：遵循国家或行业的绘图标准，包括线条的粗细、字体的大小和样式、符号的使用等。
标注规范：尺寸标注、符号标注、文字说明等应符合规范要求，便于理解和交流。
法规遵循：确保设计方案符合相关的法律法规、环保要求以及建筑规范等。
监理工程师如何进行施工图纸审查施工图纸是一个工程项目的重要文件，对于工程的建设和实施起着关键的作用。
作为监理工程师，进行施工图纸审查是我们职责的一部分。
审查施工图纸有助于确保工程按照规范进行，减少安全隐患，并保证工程的质量和细节得到充分的考虑。
下面，我将阐述监理工程师如何进行施工图纸审查。
首先，审查施工图纸需要熟悉相关标准和规范。
监理工程师应该了解并熟悉国家和地方的相关规章制度，并能够将其应用于具体的项目。
例如，对于建筑工程，我们需要熟悉《建筑设计防火规范》和《建设工程质量验收标准》等法规和标准。
只有了解这些规范，我们才能更好地判断图纸的合理性和安全性。
其次，审查施工图纸需要关注工程的结构和细节。
监理工程师需要仔细检查图纸中的构造，确保其符合设计要求和规范。
同时，要审查工程的细节，包括墙体、楼板、结构连接等。
这些细节的错误或不合理之处可能导致工程质量问题，需要我们及早发现并提出合理的修改意见。
另外，在审查施工图纸过程中，监理工程师还需要关注工程的技术要求和工艺流程。
我们需要确保图纸中包含了正确的材料和安装要求，以及合理的施工顺序。
此外，我们还应该审查图纸中的工艺参数，如混凝土浇筑强度和钢筋的直径等，以确保工程质量得到保障。
审查施工图纸的过程中，合理的沟通和协调也是非常重要的。
监理工程师需要与设计师和施工人员进行沟通，共同解决图纸中的问题。
如果发现了问题或疑问，我们要及时地与相关方面进行沟通，并提出合理的解决方案。
只有在有效的沟通和协调下，图纸审查工作才能取得最佳的效果。
此外，为了提高工程的质量和安全性，监理工程师还应督促施工单位能够按照图纸的要求进行施工。
我们需要进行现场检查，确保施工过程中符合图纸要求，并提出必要的技术指导。
不仅要关注工程的质量，还要确保施工安全，积极预防事故的发生。
在施工图纸审查的过程中，监理工程师还应关注工程质量管理体系的建立和运行。
我们需要确保工程施工过程中的各个环节都有相应的控制和监管措施。
施工图纸的审查与修改技巧分享施工图纸是建筑工程中不可或缺的一环，它直接影响着工程的质量和进度。
因此，对施工图纸的审查与修改非常重要。
在这篇文章中，我将分享一些施工图纸审查与修改的技巧，希望能对相关从业人员有所帮助。
1.审查施工图纸的前期准备在开始审查施工图纸之前，我们需要做一些前期准备工作。
首先，要仔细研读工程合同和设计文件，了解设计师的意图和要求。
其次，要对工程的功能、结构、设备等方面有一个清晰的理解。
最后，要熟悉相关的法律法规和标准规范，确保审查的依据准确可靠。
2.审查施工图纸的基本要点在审查施工图纸时，我们需要关注以下几个基本要点。
首先，要检查图纸的完整性和准确性，确保所有必要的图纸都齐全，并且图纸上的标注和尺寸等信息准确无误。
其次，要检查图纸上的各种符号和图例是否规范，以及是否符合相关的标准规范。
最后，要检查图纸上的各种图形和文字说明是否清晰易懂，是否能够准确表达设计意图。
3.审查施工图纸的技巧与经验在实际的审查工作中，我们还可以运用一些技巧和经验来提高审查的效率和准确性。
首先，要善于利用专业软件辅助审查，比如利用CAD软件进行尺寸和坐标的检查，利用BIM软件进行模型的比对和冲突检测等。
其次，要善于利用标准规范和经验案例进行参考，比如可以查阅相关的设计手册和技术规范，或者向有经验的同行请教。
最后，要善于与设计师和施工单位进行沟通和协商，及时解决图纸中的问题和疑点，确保设计意图的准确传达和实施。
4.施工图纸的修改技巧在审查施工图纸的过程中，我们常常会遇到需要对图纸进行修改的情况。
在进行图纸修改时，我们可以采取以下几个技巧。
首先，要善于发现问题并提出合理的修改建议，比如可以从安全性、经济性、施工性等方面进行分析和评估，提出相应的优化方案。
其次，要善于权衡各种因素，比如要考虑到设计师的意图和要求、施工单位的实际情况、施工工艺和材料的可行性等，以达到修改的合理性和可行性。
最后，要善于跟踪和记录修改的过程和结果，确保修改的落实和效果。
土建设计图纸要点审核一、建筑平面图审核建筑平面图是土建设计图纸的基础，它展示了建筑物在水平方向上的布局和功能分区。
在审核建筑平面图时，需要关注以下要点：1、功能布局核实房间的用途、面积和尺寸是否满足使用要求，例如卧室、客厅、厨房、卫生间等的布局是否合理，是否符合人体工程学原理。
检查交通流线是否顺畅，如走廊、楼梯、电梯的位置和宽度是否能够满足人员疏散和日常通行的需要。
2、尺寸标注确认建筑物的总长、总宽、轴距、开间、进深等尺寸标注是否准确无误，与结构施工图是否一致。
查看门窗洞口的尺寸标注是否符合规范要求，是否与门窗表中的尺寸相符。
3、墙体布置审查墙体的厚度、材料和位置是否合理，是否满足建筑的保温、隔热、隔音和防火要求。
注意承重墙和非承重墙的区分，确保结构安全。
4、设备布置检查给排水、电气、暖通等设备的预留孔洞、管井、配电箱等位置是否合理，是否与专业图纸相匹配。
核实厨房、卫生间的洁具布置是否符合使用习惯和规范要求。
二、建筑立面图审核建筑立面图反映了建筑物的外观形象和竖向高度关系。
审核时应注意以下方面：1、外观造型评估建筑物的整体风格、比例和色彩是否协调美观，是否符合建筑设计的初衷和规划要求。
查看外立面的装饰材料、线条和构件的设计是否合理，施工难度和成本是否可控。
2、高度标注确认建筑物的总高度、层高、窗台高度、檐口高度等标注是否准确，与建筑平面图和剖面图是否一致。
检查各层标高的标注是否清晰，是否便于施工测量和控制。
3、门窗位置和形式核实门窗在立面上的位置、尺寸和开启方式是否合理，是否与建筑平面图和门窗表相符。
观察门窗的分格和造型是否美观，是否满足采光、通风和节能要求。
4、雨水管、空调机位等附属设施审查雨水管的布置是否隐蔽美观，是否与建筑立面整体风格相融合。
检查空调机位的位置、尺寸和防护措施是否合理，是否便于空调安装和维护。
三、建筑剖面图审核建筑剖面图展示了建筑物在垂直方向上的内部结构和空间关系。
审核要点包括：1、结构形式了解建筑物的结构类型（如框架结构、砖混结构等），检查梁、柱、板等结构构件的尺寸和位置是否合理，是否满足结构计算要求。

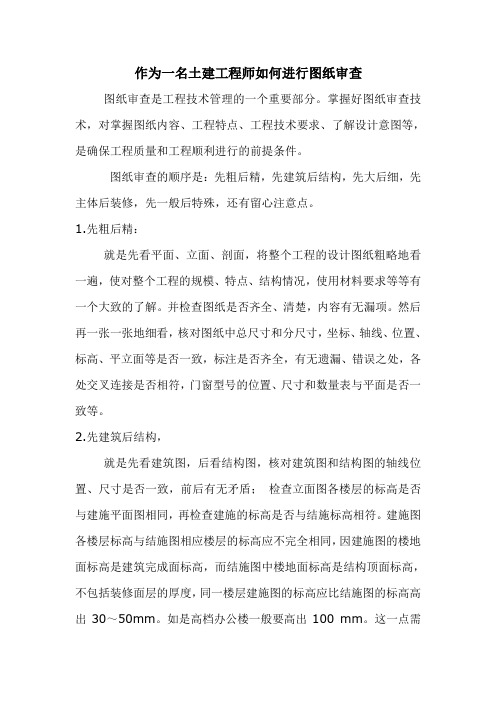

作为一名土建工程师如何进行图纸审查图纸审查是工程技术管理的一个重要部分。
掌握好图纸审查技术，对掌握图纸内容、工程特点、工程技术要求、了解设计意图等，是确保工程质量和工程顺利进行的前提条件。
图纸审查的顺序是：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊，还有留心注意点。
1.先粗后精：就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。
并检查图纸是否齐全、清楚，内容有无漏项。
然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。
2.先建筑后结构，就是先看建筑图，后看结构图，核对建筑图和结构图的轴线位置、尺寸是否一致，前后有无矛盾；检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是建筑完成面标高，而结施图中楼地面标高是结构顶面标高，不包括装修面层的厚度，同一楼层建施图的标高应比结施图的标高高出30～50mm。
如是高档办公楼一般要高出100 mm。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
检查立面图门窗顶部标高是否与所在层的梁底标高相一致（或即使两者标高一致，但两者不在同一竖向平面内，此时应向设计索要梁下挑耳节点构造）；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸（净高）是否大于2m，是否存在碰头现象。
结构图部件等大样图及其编号，是否与结构布置图相符；钢筋配置是否齐全合适，钢筋尺寸、数量、形状与钢筋表是否相符，特别是配筋有无遗漏和差错，安装有无问题。
3.先大后细：就是先看大图后看细部大样图，搞清细部构造要求和作法，以及节点构造的连接处理是否清楚、合理，核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致，所采用的标准图集编号、类别、型号与图纸是否矛盾，大样图是否齐全，有无遗漏。
图纸会审指南，技巧和要点全在这了！图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时,其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
23、外墙的外围尺寸与外装饰砖的模数能否相符。
图纸审查要点和技巧在工程设计和建筑领域，图纸审查是一个至关重要的环节。
它有助于确保工程的连贯性和准确性，同时也能提高工作效率，减少后期的变更和延误。
本文将探讨图纸审查的要点和技巧。
审查图纸应从理解图纸的基本内容开始。
这包括阅读并理解图纸中的所有标注、说明和细节，确保对设计意图有全面的了解。
对于一些复杂的工程，可能会有多个专业领域的图纸，需要逐一审查。
在审查过程中，要确保图纸符合相关的规范和标准。
这包括建筑、结构、电气、给排水、暖通等各个专业的规范。
对于不符合规范的部分，需要进行标注并要求修改。
在理解图纸内容并检查规范性后，还需要考虑技术可行性。
这包括图纸中使用的材料、设备和工艺是否符合实际施工条件，以及是否有足够的技术支持来实现设计意图。
除了技术可行性，还需要考虑经济性。
这包括图纸中涉及的材料成本、人工成本、设备成本等，以及是否有优化设计的空间来降低成本。
在任何工程中，安全性都是至关重要的。
因此，在图纸审查时，需要检查设计中是否存在任何安全隐患，例如结构稳定性、电气安全、消防安全等。
图纸的协调性也是审查的重要环节。
这包括各个专业之间的协调，例如建筑与结构、电气与给排水等。
同时，还需要确保图纸与现场实际情况的协调性。
现代的审查工具可以帮助提高效率和质量。
例如，一些专业的软件可以检测出图纸中的错误或不一致性，或者提供3D模型来帮助理解设计意图。
图纸审查是一个需要专业知识、细心和耐心的过程。
通过理解图纸内容、检查规范性、技术可行性、经济性、安全性、协调性和使用审查工具，可以确保图纸的质量和准确性，为工程的顺利实施打下坚实的基础。
审查施工图的完整性：施工图纸是否完整，是否符合国家规范和地方标准，是施工图审查的首要任务。
审查施工图的合理性：施工图纸是否合理，是否符合建筑物的实际情况，是否符合经济合理的原则，也是施工图审查的重要内容。
审查施工图的可行性：施工图纸是否可行，是否符合现场施工条件，是否符合施工技术要求，也是施工图审查的重要内容。
施工图纸的审查与修改要点引言施工图纸的审查和修改是建筑工程中非常重要的环节。
通过对施工图纸的精细审查和及时合理的修改，可以确保工程施工的顺利进行，避免后期出现错误和纠纷。
本文将从十二个方面论述施工图纸的审查与修改要点，为工程管理者和建筑师提供指导。
1. 审查施工图纸的完整性施工图纸的完整性是其审查的第一要点。
施工图纸应当包括建筑平面图、立面图、剖面图、节点图、构造图、各种安装图及附属图纸等。
对于缺失的图纸或与设计要求不符的图纸需要及时发现和修正，以确保施工的正常进行。
2. 核对施工图纸与设计文件的一致性施工图纸应当与设计文件保持一致，涉及楼层高度、布置尺寸、位置、结构、装修细节等方面。
审查人员应仔细核对施工图纸与设计文件之间的一致性，及时发现和纠正不一致之处。
3. 检查施工图纸标注的准确性和清晰度施工图纸的标注对于施工人员来说至关重要。
审查人员应当检查标注的准确性和清晰度，确保施工人员容易理解和正确操作。
对于模糊不清或错误的标注，应及时要求修改并重新审查。
4. 验证施工图纸的技术规范施工图纸应符合相关的技术规范和标准，例如国家建筑设计规范、结构设计规范、电气安装规范等。
审查人员需要对施工图纸的技术规范进行验证，确保其符合要求。
对于违反技术规范的地方，应当要求设计人员进行修改。
5. 检查施工图纸的安全性施工图纸应当考虑到建筑工程的安全性。
审查人员应仔细检查施工图纸中的安全要求，如消防安全、防雷安全、防护措施等，确保施工的安全性并避免意外事件的发生。
6. 验证施工图纸的可行性和可操作性施工图纸应当具有可行性和可操作性。
审查人员需要验证施工图纸的设计方案是否可行，施工人员是否可以按照图纸的要求进行操作。
对于不可行或不可操作的方案，应当及时提出修改意见。
7. 确认施工图纸的材料规格和数量施工图纸应当明确规定所使用的材料的规格和数量。
审查人员需要核对施工图纸中的材料规格和数量，确保其与设计文件一致，并符合实际施工的需要。
图纸审查要点一、一般审查要点1、拟建项目基本情况（1）通过对建筑施工图的审图，并结合地勘报告以及现场勘查，明晰拟建项目对于地基和施工作业面的具体要求。
尤其是要了解周边建筑物、地下水位、土质以及地下物等情况，进而确定基础施工方案。
例如，基础施工时是否需要人工降水、护坡桩，基槽开挖时是否需要特殊处理等。
同时，督促施工单位做好相应准备，以防影响工程的正常推进；（2）经由建筑施工图审图，掌握拟建项目建设所用的材料和设备情况，特别是特殊材料或新材料、特殊设备或新设备的选用情况，避免因材料、设备的供应时间问题导致工程延期或延误。
2、审查工程平面尺寸（1）核查立面图各楼层的标高与建施平面图是否一致，再确认建施的标高是否与结施标高相符。
除了按照常规对几何尺寸、标高、平面位置等方面进行图纸审查外，首先要通过审图对建设项目有初步认知，了解项目施工的顺序以及各部分施工的难易程度，以便合理设置质量控制点，在后续具体工作实施中加以重点管控；（2）通过审图，查找图纸中是否存在施工不便之处，对施工方法、施工工艺等进行改进，确保施工质量。
或者与设计单位进行探讨，看是否能进行设计变更或对局部加以修改；（3）审查图纸中是否需要采用新技术、新工艺。
若选用新工艺、新技术，则应探讨施工技术上的可行性，并请设计单位进行设计交底，介绍相关技术要求，以确保其能够得到应用；（4）了解图纸中要求采用的规程、规定以及施工标准图集、图册等，并请设计单位指导参建单位做好相关准备。
3、审查施工图中容易出错的地方有无出错（1）检查女儿墙混凝土压顶的坡向是否朝向内侧；（2）检查砖墙下是否有梁；（3）审查结构平面中的梁在梁表中是否全部标出了配筋情况；（4）检查主梁的高度是否低于次梁高度；（5）梁、板、柱在跨度相同或相近时，有无配筋相差较大的地方。
；（6）当梁与剪力墙在同一直线布置时，检查梁的宽度是否超过墙的厚度；当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外；（7）检查梁的受力钢筋最小间距是否满足施工验收规范要求；检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合；（8）检查设计要求与施工验收规范有无不同之处；审查结构说明与结构平面、大样、梁柱表中内容以及与建施说明是否存在矛盾之处；单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
施工图纸审查注意事项与技巧1. 引言1.1 施工图纸审查的重要性施工图纸是建筑工程的基础，它详尽地表述了工程的结构、材料、施工工艺及安全标准。
施工图纸审查作为保障工程质量的关键环节，其重要性不言而喻。
通过审查，能够确保图纸设计的合规性、结构的安全性和施工的可行性，有效避免设计缺陷和施工过程中的安全隐患，从而保障工程质量和施工安全。
1.2 审查的目标与原则施工图纸审查的目标主要包括：确保设计符合国家法律法规和建筑行业标准；保障工程结构安全，满足使用功能；提高施工效率，降低施工成本。
审查的原则包括合法性、科学性、公正性和严谨性。
合法性要求审查过程符合国家相关法律法规；科学性要求审查依据科学理论和实践；公正性要求审查结果客观、公正；严谨性则要求审查工作细致、周密，不放过任何细节。
1.3 审查流程概述施工图纸审查流程主要包括以下几个阶段：首先，收集完整的施工图纸及相关资料；其次，对图纸进行初步审核，检查图纸的完整性、合规性；然后，对结构安全性、施工可行性进行详细审查；接着，将审查结果反馈给设计单位，要求其进行修改；最后，对修改后的图纸进行复核，确认无误后出具审查报告。
这一流程要求审查人员具备高度的责任心和专业知识。
2. 施工图纸基本知识2.1 图纸的种类与构成施工图纸是建筑工程的基础性技术文件，它详细阐述了工程项目的构造、尺寸、材料、工艺等方面的内容。
按照其性质和用途，施工图纸大致可以分为以下几类：•设计图纸：包括总平面图、建筑图、结构图、给排水图、电气图等，展示了工程项目的整体设计。
•施工图纸：细化为结构施工图、建筑装饰施工图、安装施工图等，直接指导现场施工。
•详图：对设计图纸中的关键部位或节点进行放大表示，以指导具体施工。
图纸的构成主要包括以下部分：•图框与标题：表明图纸的名称、编号、比例等信息。
•视图：包括平面图、立面图、剖面图、透视图等，从不同角度展示建筑物的形态和结构。
•图标与符号：表示建筑材料、构件、设备等的图形或符号。
