FSR原边反馈反激式变换器及原理

fsr2.0原理-回复FSR2.0原理在我们深入了解FSR2.0的原理之前，让我们先了解FSR的基本概念。

FSR 是一种压力敏感材料，全称为Force Sensing Resistor，即力敏感电阻器。

它的特点是可以实现对物体施加的压力进行精确监测和测量。

FSR2.0是针对FSR技术的进一步改进和优化，使其在应用方面更加灵活和便捷。

FSR2.0的工作原理可以分为两个主要部分：材料构造和电阻变化。

首先，让我们来看看FSR2.0的材料构造。

它主要由两层薄膜构成：上层是由透明导电材料制成的薄膜，而下层则是由压敏材料构成的薄膜。

透明导电材料的作用是将电信号传导到下层的压敏材料中，使其能够对外界施加的压力产生反应。

当有物体施加压力到FSR2.0上时，压敏材料会发生形变。

这种形变会导致材料电阻发生变化，进而改变电信号的传导性。

压敏材料的电阻随着物体施加的压力而改变的特性是FSR2.0的核心。

其次，让我们来看看FSR2.0的电阻变化原理。

压敏材料在受压之后，会发生形变，其电阻随之发生变化。

这种电阻变化是非线性的，即压力大小与电阻变化呈非线性关系。

通常来说，当物体施加的压力越大，FSR2.0的电阻值就越小。

反之，当物体施加的压力较小时，FSR2.0的电阻值较大。

通过测量FSR2.0的电阻值，我们可以推算出物体施加的压力大小。

为了更好地测量FSR2.0的电阻变化，我们需要将其连接到电路中。

通常，FSR2.0一端连接到一个电源供电，而另一端则连接到一个模拟到数字转换器（ADC）。

ADC的作用是将FSR2.0的电压信号转换为数字信号，以便计算机或其他电子设备能够对其进行处理和分析。

通过读取ADC输出的数字信号，我们可以了解到物体施加的压力大小和变化情况。

除了电阻变化原理外，FSR2.0还具备其他特性。

例如，它的响应速度较快，可以实现高频率的压力测量。

此外，FSR2.0的尺寸和形状可以根据应用需要进行定制，适用于不同的场景和环境。

反激电路原理详解
反激电路又称零电压开关电路，是一种基本的开关变换电路，它是由两个元件组成的。

反激电路中，当初级开关管Q1导通时，通过初级线圈的电流为0。

此时，次级线圈有两个磁极，并且次级线圈只有一个回路，电感L（即初级线圈到次级线圈的距离）随次级线圈电流的增加而增加。

在反激变换器中，当开关管Q1
截止时，变压器副边电压Udc通过次级线圈回到原边，使得初
级线圈电流为零。

当开关管Q1导通时，如果变压器副边没有电压，初级线圈中将产生一个大的电流通过电感L（即初级线圈到次级线圈的距离）。

因此，在反激变换器中，为了防止反激式开
关管Q1关断时产生的大电流损坏变压器副边电压，必须始终大于或等于输入电压。

由于在反激变换器中使用了电感元件L（即初级线圈到次级线圈的距离），因此电感电流与初级和次级之间
的电容Ci有关。

当Ci增大时，则电流将减小；反之则电流增大。

反激式变换器的这种结构特点就决定了在反激变换器中必须采用负反馈控制。

—— 1 —1 —。

FSR原边反馈反激式变换器及原理FSR（Flyback Switching Regulator）原边反馈反激式变换器是一种常见的开关电源拓扑结构，可以同时实现输入输出电压的隔离和转换。

本文将详细介绍FSR原边反馈反激式变换器的工作原理及其特点。

[图片]在FSR原边反馈反激式变换器中，电源输入通过变压器的一侧加入，并由输入电容进行滤波。

控制IC产生的PWM信号控制MOSFET的开关，将输入电压转换为短暂的高功率矩形脉冲，并传输给变压器。

由于变压器的变比，高功率脉冲信号被变压器转换为低功率矩形脉冲信号，然后通过输出二次侧的整流和滤波电路得到所需的输出电压。

1.输入滤波和整流：电源输入先通过输入电容进行滤波，降低电源噪声。

然后，经过整流电路将交流输入转换为直流输入。

2.反激开关：控制IC通过控制频率和占空比产生PWM信号，控制功率MOSFET的通断。

当MOSFET导通时，电源输入电源通过变压器传递到输出端；当MOSFET截止时，输出端的电压会产生反向电压，称为反激。

3.变压器：变压器是FSR变换器的核心组件。

它以一定的变比将输入电压转换为输出电压。

当功率MOSFET导通时，输入脉冲能量被储存在变压器的磁场中；当MOSFET截止时，储存在磁场中的能量通过变压器的绕组耦合到二次侧，并转换为输出电压。

4.输出整流和滤波：由于输出是交流信号，需要进行整流和滤波处理，将其转换为直流输出。

通常，采用整流二极管和输出电容来实现。

1.隔离性：由于变压器的存在，输入与输出之间具有隔离性，使输出与输入之间不会存在电气连接。

这保证了输出的安全性和稳定性。

2.最小化元件数量：FSR变换器相对于其他开关电源结构，所需元件数量较少，减小了系统的复杂性。

3.简化控制电路：FSR变换器采用原边反馈控制方式，可实现电流和电压双回路控制，简化了控制电路的设计。

4.可实现多输出：FSR变换器可通过变压器的设计来实现多种输出，满足不同应用的需求。

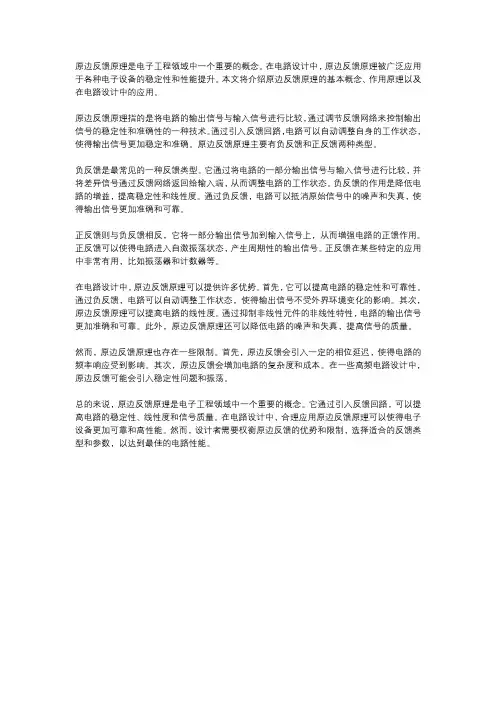

原边反馈原理是电子工程领域中一个重要的概念。

在电路设计中，原边反馈原理被广泛应用于各种电子设备的稳定性和性能提升。

本文将介绍原边反馈原理的基本概念、作用原理以及在电路设计中的应用。

原边反馈原理指的是将电路的输出信号与输入信号进行比较，通过调节反馈网络来控制输出信号的稳定性和准确性的一种技术。

通过引入反馈回路，电路可以自动调整自身的工作状态，使得输出信号更加稳定和准确。

原边反馈原理主要有负反馈和正反馈两种类型。

负反馈是最常见的一种反馈类型。

它通过将电路的一部分输出信号与输入信号进行比较，并将差异信号通过反馈网络返回给输入端，从而调整电路的工作状态。

负反馈的作用是降低电路的增益，提高稳定性和线性度。

通过负反馈，电路可以抵消原始信号中的噪声和失真，使得输出信号更加准确和可靠。

正反馈则与负反馈相反，它将一部分输出信号加到输入信号上，从而增强电路的正馈作用。

正反馈可以使得电路进入自激振荡状态，产生周期性的输出信号。

正反馈在某些特定的应用中非常有用，比如振荡器和计数器等。

在电路设计中，原边反馈原理可以提供许多优势。

首先，它可以提高电路的稳定性和可靠性。

通过负反馈，电路可以自动调整工作状态，使得输出信号不受外界环境变化的影响。

其次，原边反馈原理可以提高电路的线性度。

通过抑制非线性元件的非线性特性，电路的输出信号更加准确和可靠。

此外，原边反馈原理还可以降低电路的噪声和失真，提高信号的质量。

然而，原边反馈原理也存在一些限制。

首先，原边反馈会引入一定的相位延迟，使得电路的频率响应受到影响。

其次，原边反馈会增加电路的复杂度和成本。

在一些高频电路设计中，原边反馈可能会引入稳定性问题和振荡。

总的来说，原边反馈原理是电子工程领域中一个重要的概念。

它通过引入反馈回路，可以提高电路的稳定性、线性度和信号质量。

在电路设计中，合理应用原边反馈原理可以使得电子设备更加可靠和高性能。

然而，设计者需要权衡原边反馈的优势和限制，选择适合的反馈类型和参数，以达到最佳的电路性能。

反激变压器设计原理.txt我这人从不记仇，一般有仇当场我就报了。

没什么事不要找我，有事更不用找我！就算是believe中间也藏了一个lie！我那么喜欢你，你喜欢我一下会死啊?我又不是人民币，怎么能让人人都喜欢我？反激变压器设计原理默认分类 2008-01-21 11:16 阅读273 评论1 字号：大大中中小小一节. 概述.反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图.一、反激式转换器的优点有:1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求.2. 转换效率高,损失小.3. 变压器匝数比值较小.4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在85~265V间.无需切换而达到稳定输出的要求.二、反激式转换器的缺点有:1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下.2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大.3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂.第二节. 工作原理在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下:当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2.由图可知,导通时间 ton的大小将决定Ip、Vce的幅值:Vce max = VIN / 1-DmaxVIN: 输入直流电压 ; Dmax : 最大工作周期Dmax = ton / T由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN.开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip亦可用下列方法表示:Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率公式导出如下:输出功率 : Po = LIp2η / 2T输入电压 : VIN = Ldi / dt设 di = Ip,且 1 / dt = f / Dmax,则:VIN = LIpf / Dmax 或 Lp = VIN*Dmax / Ipf则Po又可表示为 :Po = ηVINf DmaxIp2 / 2f Ip = 1/2ηVINDmaxIp∴ Ip = 2Po / ηVINDmax上列公式中 :VIN : 最小直流输入电压 (V)Dmax : 最大导通占空比Lp : 变压器初级电感 (mH)Ip : 变压器原边峰值电流 (A)f : 转换频率 (KHZ)图2 反激式转换器波形图由上述理论可知,转换器的占空比与变压器的匝数比受限于开关晶体管耐压与最大集电极电流,而此两项是导致开关晶体成本上升的关键因素,因此设计时需综合考量做取舍.反激式变换器一般工作于两种工作方式 :1. 电感电流不连续模式DCM (Discontinuous Inductor Current Mode)或称 " 完全能量转换 ": ton时储存在变压器中的所有能量在反激周期 (toff)中都转移到输出端.2. 电感电流连续模式CCM ( Continuous Inductor Current Mode) 或称 " 不完全能量转换 " : 储存在变压器中的一部分能量在toff末保留到下一个ton周期的开始.DCM和CCM在小信号传递函数方面是极不相同的,其波形如图3.实际上,当变换器输入电压VIN 在一个较大范围内发生变化,或是负载电流 IL在较大范围内变化时,必然跨越着两种工作方式.因此反激式转换器要求在DCM / CCM都能稳定工作.但在设计上是比较困难的.通常我们可以以DCM / CCM临界状态作设计基准.,并配以电流模式控制PWM.此法可有效解决DCM时之各种问题,但在 CCM时无消除电路固有的不稳定问题.可用调节控制环增益编离低频段和降低瞬态响应速度来解决CCM时因传递函数 " 右半平面零点 "引起的不稳定. DCM和CCM在小信号传递函数方面是极不相同的,其波形如图3.图3 DCM / CCM原副边电流波形图实际上,当变换器输入电压VIN在一个较大范围内发生变化,或是负载电流 IL在较大范围内变化时,必然跨越着两种工作方式.因此反激式转换器要求在DCM / CCM都能稳定工作.但在设计上是比较困难的.通常我们可以以DCM / CCM临界状态作设计基准.,并配以电流模式控制PWM.此法可有效解决DCM时之各种问题,但在CCM时无消除电路固有的不稳定问题.可用调节控制环增益编离低频段和降低瞬态响应速度来解决CCM时因传递函数 " 右半平面零点 "引起的不稳定.在稳定状态下,磁通增量ΔΦ在ton时的变化必须等于在"toff"时的变化,否则会造成磁芯饱和.因此,ΔΦ = VIN ton / Np = Vs*toff / Ns即变压器原边绕组每匝的伏特/秒值必须等于副边绕组每匝伏特/秒值.比较图3中DCM与CCM之电流波形可以知道:DCM状态下在Tr ton期间,整个能量转移波形中具有较高的原边峰值电流,这是因为初级电感值Lp相对较低之故,使Ip急剧升高所造成的负面效应是增加了绕组损耗(winding lose)和输入滤波电容器的涟波电流,从而要求开关晶体管必须具有高电流承载能力,方能安全工作.在CCM状态中,原边峰值电流较低,但开关晶体在ton状态时有较高的集电极电流值.因此导致开关晶体高功率的消耗.同时为达成CCM,就需要有较高的变压器原边电感值Lp,在变压器磁芯中所储存的残余能量则要求变压器的体积较DCM时要大,而其它系数是相等的.综上所述,DCM与CCM的变压器在设计时是基本相同的,只是在原边峰值电流的定义有些区别 ( CCM时 Ip = Imax - Imin ).第三节 FLYBACK TANSFORMER DESIGN一、FLYBACK变压器设计之考量因素:1. 储能能力. 当变压器工作于CCM方式时,由于出现了直流分量,需加AIR GAP,使磁化曲线向 H 轴倾斜,从而使变压器能承受较大的电流,传递更多的能量. Ve: 磁芯和气隙的有效体积.or P = 1/2Lp (Imax2 - Imin2)式中Imax, Imin ——为导通周期末,始端相应的电流值.由于反激式变压器磁芯只工作在第一象限磁滞回线,磁芯在交、直流作用下的B.H效果与AIR GAP大小有密切关联,如图4.在交流电流下气隙对ΔBac无改变效果,但对ΔHac将大大增加,这是有利的一面,可有效地减小CORE的有效磁导率和减少原边绕组的电感.在直流电流下气隙的加入可使CORE承受更加大的直流电流去产生HDC,而BDC却维持不变,因此在大的直流偏置下可有效地防止磁芯饱和,这对能量的储存与传递都是有利的.当反激变压器工作于CCM时,有相当大的直流成份,这时就必须有气隙.外加的伏秒值,匝数和磁芯面积决定了B轴上ΔBac值; 直流的平均电流值,匝数和磁路长度决定了H轴上HDC值的位置. ΔBac对应了ΔHac值的范围.可以看出,气隙大ΔHac就大. 如此,就必须有足够的磁芯气隙来防止饱和状态并平稳直流成分.图 4 有无气隙时返驰变压器磁芯第一象限磁滞回路2. 传输功率 . 由于CORE材料特性,变压器形状(表面积对体积的比率),表面的热幅射,允许温升,工作环境等的不特定性,设计时不可把传输功率与变压器大小简单的作联系,应视特定要求作决策.因此用面积乘积法求得之AP值通常只作一种参考. 有经验之设计者通常可结合特定要求直接确定CORE之材质,形状,规格等.3. 原,副边绕组每匝伏数应保持相同.设计时往往会遇到副边匝数需由计算所得分数匝取整,而导致副边每匝伏数低于原边每匝伏数. 如此引起副边的每匝伏秒值小于原边,为使其达到平衡就必须减小 ton时间,用较长的时间来传输电能到输出端. 即要求导通占空比D小于0.5.使电路工作于DCM模式.但在此需注意: 若 Lp太大,电流上升斜率小,ton时间又短(＜50%),很可能在"导通"结束时,电流上升值不大,出现电路没有能力去传递所需功率的现象. 这一现象是因系统自我功率限制之故.可通过增加AIR GAP和减小电感Lp,使自我限制作用不会产生来解决此问题.4. 电感值Lp . 电感Lp在变压器设计初期不作重点考量. 因为Lp只影响开关电源的工作方式. 故此一参数由电路工作方式要求作调整. Lp的最大值与变压器损耗最小值是一致的.如果设计所得Lp大,又要求以CCM方式工作,则刚巧合适. 而若需以DCM方式工作时,则只能用增大AIR GAP,降低Lp来达到要求,这样,一切均不会使变压器偏离设计.在实际设计中通过调整气隙大小来选定能量的传递方式(DCM / CCM) . 若工作于DCM方式,传递同样的能量峰值电流是很高的. 工作中开关Tr,输出二极体D以及电容C产生最大的损耗,变压器自身产生最大的铜损(I2R). 若工作于CCM方式,电感较大时,电流上升斜率低虽然这种状况下损耗最小,但这大的磁化直流成分和高的磁滞将使大多数铁磁物质产生磁饱和. 所以设计时应使用一个折衷的方法,使峰值电流大小适中,峰值与直流有效值的比值比较适中. 只要调整一个合适的气隙,就可得到这一传递方式,实现噪音小,效率合理之佳况.5. 磁饱和瞬时效应. 在瞬变负载状况下,即当输入电压为VINmax而负载电流为Iomin时,若Io突然增加,则控制电路会立即加宽脉冲以提供补充功率. 此时,会出现VINmax和Dmax并存,即使只是一个非常短的时间,变压器也会出现饱和,引起电路失控. 为克服此一瞬态不良效应,可应用下述方法:变压器按高输入电压(VINmax),宽脉冲(Dmax)进行设计. 即设定低的ΔB工作模式,高的原边绕组匝数,但此方法之缺点是使变压器的效率降低.例 : 60watts ADAPTER POWER MAIN X'FMRINPUT : 90 ~ 264 Vac 47 ~ 63 HZ ;OUTPUT : DC 19V 0 ~ 3.16A ; Vcc = 12 VDC 0.1Aη≧ 0.83 ; f s = 70KHZ ; Duty cylce over 50%△t ≦40o (表面) @ 60W ; X'FMR限高 21mm.CASE Surface Temperature ≦ 78℃ .Note : Constant Voltage & Current Design (UC3843AD)Step1. 选择CORE材质,确定△B本例为ADAPTER DESIGN,由于该类型机散热效果差,故选择CORE材质应考量高Bs,低损耗及高μi材质,结合成本考量,在此选用Ferrite Core, 以TDK 之 PC40 or PC44为优选, 对比TDK DATA BOOK, 可知 PC44材质单位密度相关参数如下: μi = 2400 ± 25% Pvc = 300KW / m2 @100KHZ ,100℃Bs = 390mT Br = 60mT @ 100℃ Tc = 215℃为防止X'FMR出现瞬态饱和效应, 此例以低△B设计.选△B = 60%Bm, 即△B = 0.6 * (390 - 60) = 198mT ≒0.2 TStep2 确定Core Size和 Type.1> 求core AP以确定 sizeAP= AW*Ae=(Pt*104)/(2ΔB*fs*J*Ku)= [(60/0.83+60)*104]/(2*0.2*70*103*400*0.2) = 0.59cm4式中 Pt = Po /η +Po 传递功率;J : 电流密度 A / cm2 (300~500) ; Ku: 绕组系数 0.2 ~ 0.5 .2> 形状及规格确定.形状由外部尺寸,可配合BOBBIN, EMI要求等决定,规格可参考AP值及形状要求而决定, 结合上述原则, 查阅TDK之DATA BOOK,可知RM10, LP32/13, EPC30均可满足上述要求,但RM10和EPC30可用绕线容积均小于LP32/13,在此选用LP32/13 PC44,其参数如下:Ae = 70.3 mm2 Aw = 125.3mm2 AL = 2630±25% le = 64.0mmAP = 0.88 cm4 Ve = 4498mm3 Pt = 164W ( forward )Step3 估算临界电流 IOB ( DCM / CCM BOUNDARY )本例以IL达80% Iomax时为临界点设计变压器.即 : IOB = 80%*Io(max) = 0.8*3.16 = 2.528 AStep4 求匝数比 nn = [VIN(min) / (Vo + Vf)] * [Dmax / (1-Dmax)] VIN(min) = 90*√2 - 20 = 107V = [107 / (19 + 0.6)] *[0.5 / (1- 0.5)]= 5.5 ≒ 6匝比 n 可取 5 或 6,在此取 6 以降低铁损,但铜损将有所增加.CHECK Dmax:Dmax = n (Vo +Vf) / [VINmin + n (Vo + Vf)]= 6*(19 + 0.6) /[107 + 6*(19 + 0.6)] = 0.52Step5 求CCM / DCM临ΔISB = 2IOB / (1-Dmax) = 2*2.528 / (1-0.52) = 10.533Step6 计算次级电感 Ls 及原边电感 LpLs = (Vo + Vf)(1-Dmax) * Ts / ΔISB = (19+0.6) * (1-0.52) * (1/70000) / 10=12.76uHLp = n2 Ls = 62 * 12.76 = 459.4 uH ≒ 460此电感值为临界电感,若需电路工作于CCM,则可增大此值,若需工作于DCM则可适当调小此值.Step7 求CCM时副边峰值电流ΔispIo(max) = (2ΔIs + ΔISB) * (1- Dmax) / 2 ΔIs = Io(max) / (1-Dmax) - (ΔISB / 2 )ΔIsp = ΔISB +ΔIs = Io(max) / (1-Dmax) + (ΔISB/2) = 3.16 / (1-0.52) + 10.533 / 2=11.85AStep8 求CCM时原边峰值电流ΔIppΔIpp = ΔIsp / n = 11.85 / 6 = 1.975 AStep9 确定Np、Ns1> NpNp = Lp * ΔIpp / (ΔB* Ae) = 460*1.975 / (0.2*70.3) = 64.6 Ts因计算结果为分数匝,考虑兼顾原、副边绕组匝数取整,使变压器一、二次绕组有相同的安匝值,故调整 Np = 60Ts OR Np = 66Ts考量在设定匝数比n时,已有铜损增加,为尽量平衡Pfe与Pcu,在此先选 Np = 60 Ts.2> NsNs = Np / n = 60 / 6 = 10 Ts3> Nvcc求每匝伏特数Va Va = (Vo + Vf) / Ns = (19+0.6) / 10 = 1.96 V/Ts∴Nvcc = (Vcc + Vf) / Va =(12+1)/1.96=6.6Step10 计算AIR GAPlg = Np2*μo*Ae / Lp = 602*4*3.14*10-7*70.3 / 0.46 = 0.69 mmStep11 计算线径dw1> dwpAwp = Iprms / J Iprms = Po / η / VIN(min) = 60/0.83/107 = 0.676AAwp = 0.676 / 4 J取4A / mm2 or 5A / mm2= 0.1 (取Φ0.35mm*2)2> dwsAws = Io / J = 3.16 / 4 (Φ1.0 mm)量可绕性及趋肤效应,采用多线并绕,单线不应大于Φ0.4, Φ0.4之Aw= 0.126mm2, 則 0.79 / 0.126 = 6.27 6 (即Ns采用Φ0.4 * 6)3> dwvcc Awvcc = Iv / J = 0.1 /4上述绕组线径均以4A / mm2之计算,以降低铜损,若结构设计时线包过胖,可适当调整J之取值.4> 估算铜窗占有率.0.4Aw ≧Np*rp*π(1/2dwp)2 + Ns*rs*π(1/2dws)2 + Nvcc*rv*π(1/2dwv)20.4Aw ≧60*2*3.14*(0.35/2)2+10*6*3.14+(0.4/2)2+7*3.14*(0.18/2)2≧ 11.54 + 7.54 + 0.178 = 19.260.4 * 125.3 = 50.1250.12 > 19.26 OKStep12 估算损耗、温升1> 求出各绕组之线长.2> 求出各绕组之RDC和Rac @100℃3> 求各绕组之损耗功率4> 加总各绕组之功率损耗(求出Total值)如 : Np = 60Ts , LP32/13BOBBIN绕线平均匝长 4.33cm则 INP = 60*4.33 = 259.8 cm Ns = 10Ts则 INS = 10*4.33 = 43.3 cmNvcc = 7Ts則 INvc = 7 * 4.33 = 30.31cm查线阻表可知 : Φ0.35mm WIRE RDC = 0.00268Ω/cm @ 100℃Φ0.40mm WIRE RDC = 0.00203 Ω/cm @ 100℃Φ0.18mm WIRE RDC = 0.0106 Ω/cm @ 100℃R@100℃ = 1.4*R@20℃求副边各电流值. 已知Io = 3.16A.副边平均峰值电流 : Ispa = Io / (1-Dmax ) = 3.16 / (1- 0.52) = 6.583A副边直流有效电流 : Isrms = √〔(1-Dmax)*I2spa〕 = √(1- 0.52)*6.5832 = 4.56A 副边交流有效电流 : Isac = √(I2srms - Io2) = √(4.562-3.162) = 3.29A求原边各电流值 :∵ Np*Ip = Ns*Is原边平均峰值电流 : Ippa = Ispa / n = 6.58 / 6 = 1.097A原边直流有效电流 : Iprms = Dmax * Ippa = 1.097 * 0.52 = 0.57A原边交流有效电流 : Ipac = √D*I2ppa = 1.097*√0.52 = 0.79A求各绕组交、直流电阻.原边 : RPDC = ( lNp * 0.00268 ) / 2 = 0.348ΩRpac = 1.6RPDC = 0.557Ω副边 : RSDC = ( lNS*0.00203 ) /6 = 0.0146ΩRsac = 1.6RSDC = 0.0243ΩVcc绕组 : RDC =30.31*0.0106 = 0.321Ω计算各绕组交直流损耗:副边直流损 : PSDC = Io2RSDC = 3.162 * 0.0146 = 0.146W交流损 : Psac = I2sac*Rsac = 3.292*0.0234 = 0.253WTotal : Ps = 0.146 + 0.253 = 0.399 W原边直流损 : PPDC = Irms2RPDC = 0.572 * 0.348 = 0.113W交流損 : Ppac = I2pac*Rpac = 0.792*0.557 = 0.348W忽略Vcc绕组损耗(因其电流甚小) Total Pp = 0.461W总的线圈损耗 : Pcu = Pc + Pp = 0.399 + 0.461 = 0.86 W2> 计算铁损 PFe查TDK DATA BOOK可知PC44材之△B = 0.2T 时,Pv = 0.025W / cm2 LP32 / 13之Ve = 4.498cm3PFe = Pv * Ve = 0.025 * 4.498 = 0.112W3> Ptotal = Pcu + PFe = 0.6 + 0.112 = 0.972 W4> 估算温升△t依经验公式△t = 23.5PΣ/√Ap = 23.5 * 0.972 / √0.88 = 24.3 ℃估算之温升△t小于SPEC,设计OK.Step13 结构设计查LP32 / 13 BOBBIN之绕线幅宽为 21.8mm.考量安规距离之沿面距离不小于6.4mm.为减小LK提高效率,采用三明治结构,其结构如下 :X'FMR结构 :Np #1 3.2 / 3.2 2 -- A Φ0.35 * 2 30 1LSHI #2 3.2 / 3.2 SHI- 4 2mils * 12 1 3LNs #3 3.2 / 3.2 8.9 - 6.7 Φ0.4 * 6 10 3LSHI #4 3.2 / 3.2 SHI- 4 2mils * 12 1 1LNp #5 3.2 / 3.2 A -- 1 Φ0.35 * 2 30 1LNvcc #6 3.2 / 3.2 3 -- 4 Φ0.18 7 2L#7 连结两 A 点2L。

反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。
