陶瓷热障涂层的高温循环氧化行为

陶瓷热障涂层和热循环试验研究Study of Ceram ic T herm al B arrier Coating and T herm al Cycling T est陈孟成　吴凤筠　沈文雁　高阳　李建平(北京航空材料研究院)Chen M engcheng　W u Fengyun　Shen W enyen　Gao Yang　L i J ianp in(In stitu te of A eronau ticalM aterials,B eijing) [摘要]　对利用电子束物理气相沉积(EB2PVD)制备的Y2O3稳定Zr O2陶瓷层(YSZ)热循环试验进行了初步研究。

试样在高温条件下经受了冷热循环试验。

通过扫描电镜和X2衍射等方法揭示了TBC涂层在热循环试验前后涂层形貌和相结构的变化。

[关键词]　陶瓷　热障涂层　热循环 [Abstract]　In th is p ap er,the ther m al cycling test has been perfo r m ed on the TBC coatings w h ich m ade of Y2O3stab ilized Zr O2by electron beam physical vapou r depo siti on(EB2 PVD)1T he sam p les are sub jected to ther m al cycling test under the h igh tem peratu re1T he resu lts reveal the m o rpho logy and phase tran sfo r m ati on by m ean s of SE M and XRD1 Keywords　ceram ic　ther m al barrier coating　ther m al cycling 热障涂层(TBC s)主要以M C r A lY作为底涂层, Y2O3部分稳定的Zr O2涂层作为面涂层。

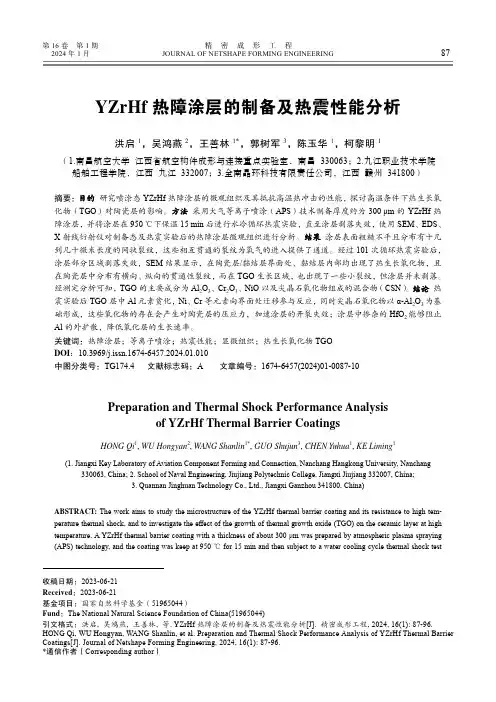

第16卷 第1期 精 密 成 形 工 程2024年1月JOURNAL OF NETSHAPE FORMING ENGINEERING87收稿日期：2023-06-21 Received ：2023-06-21基金项目：国家自然科学基金（51965044）Fund ：The National Natural Science Foundation of China(51965044)引文格式：洪启, 吴鸿燕, 王善林, 等. YZrHf 热障涂层的制备及热震性能分析[J]. 精密成形工程, 2024, 16(1): 87-96.HONG Qi, WU Hongyan, WANG Shanlin, et al. Preparation and Thermal Shock Performance Analysis of YZrHf Thermal Barrier Coatings[J]. Journal of Netshape Forming Engineering, 2024, 16(1): 87-96. *通信作者（Corresponding author ）YZrHf 热障涂层的制备及热震性能分析洪启1，吴鸿燕2，王善林1*，郭树军3，陈玉华1，柯黎明1（1.南昌航空大学 江西省航空构件成形与连接重点实验室，南昌 330063；2.九江职业技术学院 船舶工程学院，江西 九江 332007；3.全南晶环科技有限责任公司，江西 赣州 341800） 摘要：目的 研究喷涂态YZrHf 热障涂层的微观组织及其抵抗高温热冲击的性能，探讨高温条件下热生长氧化物（TGO ）对陶瓷层的影响。

方法 采用大气等离子喷涂（APS ）技术制备厚度约为300 μm 的YZrHf 热障涂层，并将涂层在950 ℃下保温15 min 后进行水冷循环热震实验，直至涂层剥落失效，使用SEM 、EDS 、X 射线衍射仪对制备态及热震实验后的热障涂层微观组织进行分析。

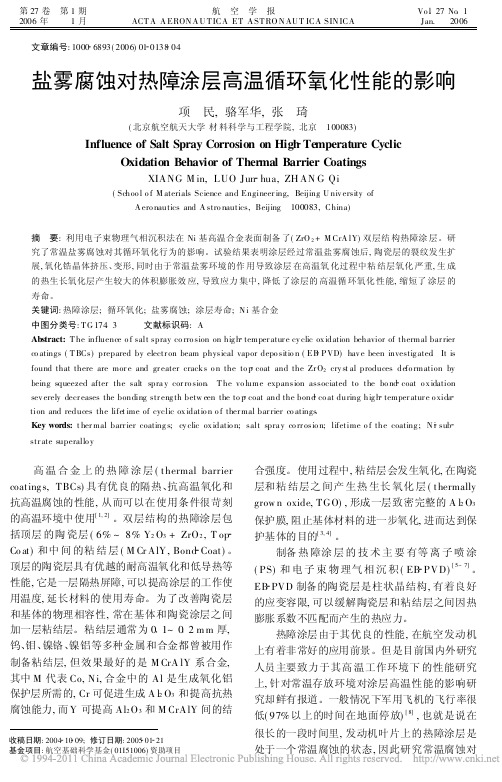

第27卷 第1期航 空 学 报Vo l 27No 1 2006年 1月ACT A A ERON A U T ICA ET A ST RO N AU T ICA SIN ICA Jan. 2006收稿日期:2004 10 09;修订日期:2005 01 21基金项目:航空基础科学基金(01I51006)资助项目文章编号:1000 6893(2006)01 013804盐雾腐蚀对热障涂层高温循环氧化性能的影响项 民,骆军华,张 琦(北京航空航天大学材料科学与工程学院,北京 100083)Influence of Salt Spray Corrosion on High Temperature CyclicOxidation Behavior of Thermal Barrier C oatingsXIANG M in,LUO Jun hua,ZH AN G Qi(Schoo l o f M aterials Science and Engineer ing,Beijing U niv ersity ofA ero nautics and A stro nautics,Beijing 100083,China)摘 要:利用电子束物理气相沉积法在Ni 基高温合金表面制备了(ZrO 2+M CrA lY)双层结构热障涂层。

研究了常温盐雾腐蚀对其循环氧化行为的影响。

试验结果表明涂层经过常温盐雾腐蚀后,陶瓷层的裂纹发生扩展,氧化锆晶体挤压、变形,同时由于常温盐雾环境的作用导致涂层在高温氧化过程中粘结层氧化严重,生成的热生长氧化层产生较大的体积膨胀效应,导致应力集中,降低了涂层的高温循环氧化性能,缩短了涂层的寿命。

关键词:热障涂层;循环氧化;盐雾腐蚀;涂层寿命;N i 基合金中图分类号:T G 174 3 文献标识码:AAbstract:T he influence o f salt spray co rro sion on hig h temper atur e cy clic ox idation behavior of thermal bar rier co atings (T BCs)prepared by electr on beam physical vapor depo sitio n (EB P VD)hav e been investig ated It is found that there are mor e and gr eater cracks o n the to p coat and the Zr O 2cry st al produces defo rmation by being squeezed after the salt spra y cor ro sion T he vo lume expansion associated to the bo nd coat o x idation sev erely decr eases the bonding str eng th betw een the to p coat and the bond co at during hig h temper atur e o xida tion and reduces the lifet ime of cyclic ox idatio n o f ther mal bar rier co atingsKey words:t her mal barr ier coating s;cy clic ox idatio n;salt spra y co rr osio n;lifetime o f the coating ;N i sub str ate superallo y高温合金上的热障涂层(thermal barrier coating s,TBCs)具有优良的隔热、抗高温氧化和抗高温腐蚀的性能,从而可以在使用条件很苛刻的高温环境中使用[1,2]。

等离子喷涂MCrAlY涂层的高温氧化性能陶翀;宋丹【摘要】采用大气等离子喷涂(APS)设备制备了两种含有不同氧化物(Cr2O3和Al2O3)陶瓷成分的MCrAlY(MCrAlY-CrO和MCrAlY-AlO)涂层,并使用光学显微镜、扫描电镜、X射线衍射仪及显微硬度计等仪器设备,分析了涂层的微观形貌、物相组成及硬度,并对两种涂层进行了高温氧化试验.结果表明:大气等离子喷涂得到的两种MCrAlY涂层中含有Cr2O3,Ni3Al,Al2O3和部分非晶相,其结构为平行于涂层与基体结合面的层状结构,涂层中含有半熔化颗粒、微裂纹及灰黑色氧化物;在高温氧化试验中,MCrAlY-CrO涂层与MCrAlY-AlO涂层均表现出较好的耐高温氧化性能,这是因为在高温状态下涂层表面分别生成了铬和铝的氧化产物,对涂层起到了保护作用.【期刊名称】《理化检验-物理分册》【年(卷),期】2019(055)002【总页数】5页(P79-83)【关键词】大气等离子喷涂(APS);MCrAlY涂层;高温氧化性能【作者】陶翀;宋丹【作者单位】宝钢股份研究院梅钢技术中心,南京 210039;河海大学力学与材料学院,南京 210098【正文语种】中文【中图分类】TQ174.442等离子喷涂自20世纪80年代被发明以来，一直是众多专家学者重点研究的一类热喷涂技术，也由此衍生出众多的等离子喷涂技术。

依据喷涂介质的不同，可将等离子电弧喷涂细分为以下几类：大气等离子喷涂(APS)、保护气体等离子电弧喷涂(PGPS)、真空等离子电弧喷涂(VPS)等[1-4]。

其中的大气等离子喷涂具有喷涂温度高、能够喷涂高熔点氧化物陶瓷、涂层与基体的结合强度高、涂层显微硬度高、喷涂设备结构简单等诸多优点。

目前，大气等离子喷涂技术已成为制备高温抗氧化、抗腐蚀涂层材料的主要手段之一[5-8]。

等离子喷涂MCrAlY涂层作为一种典型的热障涂层(TBC)，已经成功应用于汽轮机叶片、飞机发动机等重要工业设备部件的表面。

2023 年第 43 卷航　空　材　料　学　报2023，Vol. 43第 4 期第 17 – 24 页JOURNAL OF AERONAUTICAL MATERIALS No.4 pp.17 – 24铂铝黏结层体系EB-PVD热障涂层的热循环行为贺文燮1, 甄 真2, 王 鑫2, 彭 超2, 牟仁德2,何利民2, 黄光宏2, 许振华2*（1．贵阳航发精密铸造有限公司 ，贵阳 550014；2．中国航发北京航空材料研究院 航空材料先进腐蚀与防护航空科技重点实验室，北京 100095）摘要：在镍基单晶高温合金基体上采用化学气相沉积法制备铂铝金属黏结层，并采用电子束物理气相沉积制备氧化钇部分稳定化的氧化锆（YSZ）陶瓷面层。

研究了黏结层相组成对热障涂层循环氧化行为的影响，借助扫描电子显微镜（SEM）、X射线能谱分析（EDS）和X-射线衍射分析（XRD）等方法分析涂层的相结构、显微组织和化学成分。

结果表明：黏结层主要成分包括Ni、Al、Pt、Co和Cr 元素并由β-（Ni,Pt）Al相和PtAl2相组成；经热循环测试后，涂层在热生长氧化物（TGO）和黏结层内部及其界面可能出现剥离；随着热暴露时间的延长，TGO层处的残余应力总体上呈现出逐渐减小的演变趋势；控制铂铝黏结层前驱体活性、Pt/Al元素含量、抑制脆性PtAl2相生成、改善TGO层/黏结层界面韧性和降低TGO层应力应变水平可有效延长铂铝黏结层体系热障涂层的热循环寿命。

关键词：热障涂层；热循环；相结构；界面；失效doi：10.11868/j.issn.1005-5053.2023.000058中图分类号：TG174.4 文献标识码：A 文章编号：1005-5053(2023)04-0017-08Thermal cycling behavior of EB-PVD TBCs with Pt modifiedaluminide bond coatHE Wenxie1, ZHEN Zhen2, WANG Xin2, PENG Chao2, MU Rende2,HE Limin2, HUANG Guanghong2, XU Zhenhua2*（1. Guiyang AECC Power Precision Casting Co., LTD, Guiyang 550014, China；2. Aviation Key Laboratory of Science and Technology on advanced Corrosion and Protection for Aviation Material，AECC Beijing Institute of Aeronautical Materials，Beijing 100095, China）Abstract:The（Ni, Pt）Al bond coats were prepared on the surface of nickel base single crystal superalloy by chemical vapor deposition（CVD）, and then YSZ ceramic coats were directly deposited on the surface of bond coats by electron beam physical vapor deposition（EB-PVD）.The influence of phase constituent of bond coat on the cyclic oxidation behavior of （Ni, Pt）Al/YSZ thermal barrier coatings was investigated in detail. The phase structure, morphology and chemical composition of the coatings were analyzed. The experimental results show that the bond coat is mainly composed of β-（Ni,Pt）Al and PtAl2 phases and the contents of the as-deposited bond coat are primarily including Ni, Al, Pt, Co and Cr elements. The spallation location of the TBCs probably occurs at the interface of TGO layer and bond coat, inside of TGO layer and within the bond coat. After thermal cycling test, it is found that the spallation may occur in the interior and interface of TGO and adhesive layer. With the extension of thermal exposure time, the residual stress located at the TGO layer decreases gradually in total. Therefore, controlling the precursor activity, Pt/Al element content, inhibiting the formation of brittle PtAl2 phase, improving the interfacial toughness of TGO layer/bonding layer, and reducing the stress-strain level of TGO layer are important ways to extend the thermal cycling life of（Ni, Pt）Al/YSZ thermal barrier coatings. Key words: thermal barrier coatings；thermal cycling；phase structure；interface；failure热障涂层技术是一种将耐高温、高隔热陶瓷材料沉积在合金基体表面的高温防护技术，其可以有效降低热端部件表面温度，提高基体材料耐高温氧化腐蚀性能，提升发动机的推重比和热效率，延长高温高应力状态下热端部件的使用寿命[1-2]。

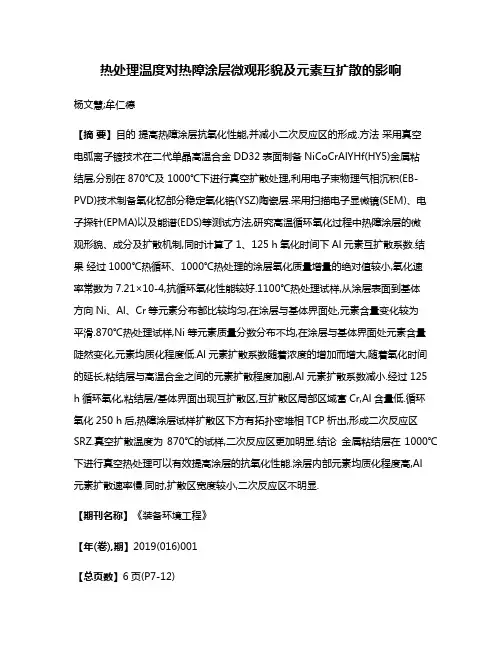

热处理温度对热障涂层微观形貌及元素互扩散的影响杨文慧;牟仁德【摘要】目的提高热障涂层抗氧化性能,并减小二次反应区的形成.方法采用真空电弧离子镀技术在二代单晶高温合金DD32表面制备NiCoCrAlYHf(HY5)金属粘结层,分别在870℃及1000℃下进行真空扩散处理,利用电子束物理气相沉积(EB-PVD)技术制备氧化钇部分稳定氧化锆(YSZ)陶瓷层.采用扫描电子显微镜(SEM)、电子探针(EPMA)以及能谱(EDS)等测试方法,研究高温循环氧化过程中热障涂层的微观形貌、成分及扩散机制,同时计算了1、125 h氧化时间下Al元素互扩散系数.结果经过1000℃热循环、1000℃热处理的涂层氧化质量增量的绝对值较小,氧化速率常数为7.21×10-4,抗循环氧化性能较好.1100℃热处理试样,从涂层表面到基体方向Ni、Al、Cr等元素分布都比较均匀,在涂层与基体界面处,元素含量变化较为平滑.870℃热处理试样,Ni等元素质量分数分布不均,在涂层与基体界面处元素含量陡然变化,元素均质化程度低.Al元素扩散系数随着浓度的增加而增大,随着氧化时间的延长,粘结层与高温合金之间的元素扩散程度加剧,Al元素扩散系数减小.经过125 h循环氧化,粘结层/基体界面出现互扩散区,互扩散区局部区域富Cr,Al含量低.循环氧化250 h后,热障涂层试样扩散区下方有拓扑密堆相TCP析出,形成二次反应区SRZ.真空扩散温度为870℃的试样,二次反应区更加明显.结论金属粘结层在1000℃下进行真空热处理可以有效提高涂层的抗氧化性能.涂层内部元素均质化程度高,Al元素扩散速率慢.同时,扩散区宽度较小,二次反应区不明显.【期刊名称】《装备环境工程》【年(卷),期】2019(016)001【总页数】6页(P7-12)【关键词】热障涂层;热处理;互扩散;二次反应区【作者】杨文慧;牟仁德【作者单位】中国航发北京航空材料研究院航空材料先进腐蚀与防护航空科技重点实验室,北京 100095;中国航发北京航空材料研究院航空材料先进腐蚀与防护航空科技重点实验室,北京 100095【正文语种】中文【中图分类】TG147随着航空发动机向高推重比方向发展，其涡轮前进口温度不断提高，这就对发动机涡轮叶片材料的耐热等级提出了更高的要求。
