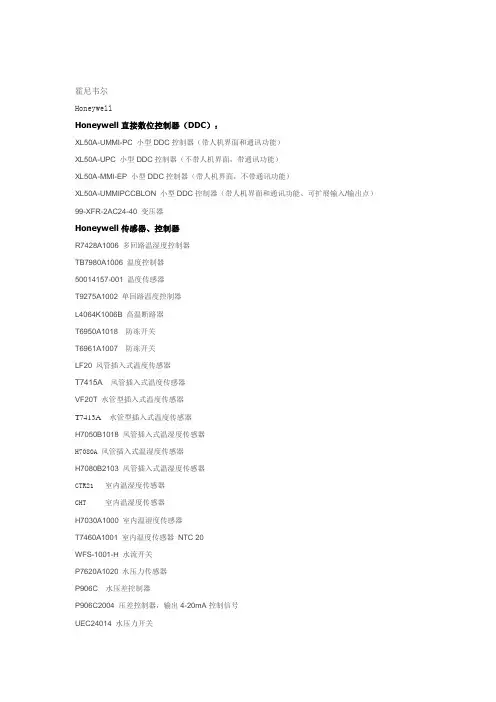

霍尼韦尔HoneywellHoneywell直接数位控制器（DDC）：XL50A-UMMI-PC 小型DDC控制器（带人机界面和通讯功能）XL50A-UPC 小型DDC控制器（不带人机界面，带通讯功能）XL50A-MMI-EP 小型DDC控制器（带人机界面，不带通讯功能）XL50A-UMMIPCCBLON 小型DDC控制器（带人机界面和通讯功能、可扩展输入/输出点）99-XFR-2AC24-40 变压器Honeywell传感器、控制器R7428A1006 多回路温湿度控制器TB7980A1006 温度控制器50014157-001 温度传感器T9275A1002 单回路温度控制器L4064K1006B 高温断路器T6950A1018防冻开关T6961A1007 防冻开关LF20 风管插入式温度传感器T7415A风管插入式温度传感器VF20T 水管型插入式温度传感器T7413A水管型插入式温度传感器H7050B1018 风管插入式温湿度传感器H7080A 风管插入式温湿度传感器H7080B2103风管插入式温湿度传感器CTR21 室内温湿度传感器CHT 室内温湿度传感器H7030A1000 室内温湿度传感器T7460A1001 室内温度传感器NTC 20WFS-1001-H 水流开关P7620A1020 水压力传感器P906C水压差控制器P906C2004 压差控制器，输出4-20mA控制信号UEC24014 水压力开关DPS400 压差开关DP S200 压差开关DPTM1000D 压差传感器0-1000Pa, 带显示, 0-10VDC输出DPTM50 压差传感器+/-50Pa, 4-20 mA输出8550+2517 电磁流量计8550+2540 电磁流量计FFS-10A 水位开关液位开关AQS51 二氧化碳传感器AQS61 二氧化碳传感器GD250 一氧化碳传感器PW50 霍尼韦尔软水机PW60 软水机Honeywell二通阀组：V5011N1040 电动二通阀DN15（铜阀塞）V5011N1057 电动二通阀DN20V5011P1004 电动二通阀DN25V5011P1012 电动二通阀DN32V5011P1020 电动二通阀DN40V5011P1038 电动二通阀DN50V5211F1004 电动二通阀DN65（铜）V5211F1012 电动二通阀DN80（铜）V5328A1179 电动二通阀,DN65水阀，法兰连接V5328A1187 电动二通阀,DN80水阀，法兰连接V5088A1005 电动二通阀DN100V5088A1013 电动二通阀DN125V5088A1021 电动二通阀DN150ML7420A6033-E PI型电动执行器ML7421A1032-E PI型电动执行器ML7421B1023-E PI型电动执行器ML7425A3013-E PI型电动执行器Honeywell蒸汽阀组：V5011N2048 电动二通阀DN15（不锈钢阀塞）V5011N2055 电动二通蒸汽阀DN20V5011P2036 电动二通蒸汽阀DN25V5011P2002 电动二通蒸汽阀DN32V5011P2010 电动二通蒸汽阀DN40V5011P2028 电动二通蒸汽阀DN50V5211F1004 电动二通阀DN65V5211F1012电动二通阀DN80V5211F2002 电动二通蒸汽阀DN65V5211F2010 电动二通蒸汽阀DN80V5328A2011 电动二通阀,DN65蒸汽阀，法兰连接V5328A2029 电动二通阀,DN80蒸汽阀，法兰连接V5088A2003 电动二通阀,DN100蒸汽阀，法兰连接V5088A2011 电动二通阀,DN125蒸汽阀，法兰连接V5088A2029 电动二通阀,DN150蒸汽阀，法兰连接Honeywell三通阀组：V5013N1063 电动三通阀DN25V5013P1002 电动三通阀DN32V5013P1010 电动三通阀DN40V5013P1028 电动三通阀DN50V5329A2077 电动三通阀DN65V5329A2085 电动三通阀DN80V5050A2088 电动三通阀DN100V5050A2106 电动三通阀DN125V5050A2114 电动三通阀DN150Honeywell球阀风阀：CN6105A1011 风阀驱动器，5NM，浮点控制CN6110A1003 风阀驱动器，10NM，浮点控制CN6120A1002 风阀驱动器，20NM，浮点控制,24vac CN7505A2001 风阀驱动器，5NM，调节控制CN7510A2001 风阀驱动器，10NM，调节控制CN7220A2007 风阀驱动器，20NM，调节控制CN7234A2008 风阀驱动器，34NM，调节控制VBA216 电动球阀VBNHoneywell蝶阀组：V4ABFW16-100-012 电动蝶阀DN100V4ABFW16-125-012 电动蝶阀DN125V4ABFW16-150-012 电动蝶阀DN150V4ABFW16-200-012 电动蝶阀DN200V4ABFW16-250-012 电动蝶阀DN250V4ABFW16-300-012 电动蝶阀DN300V4ABFW16-350-012 电动蝶阀DN350V4ABFW16-100-112 电动蝶阀DN100,调节式V4ABFW16-125-112 电动蝶阀DN125,调节式V4ABFW16-150-112 电动蝶阀DN150,调节式V4ABFW16-200-112 电动蝶阀DN200,调节式V4ABFW16-250-112 电动蝶阀DN250,调节式V4ABFW16-300-112 电动蝶阀DN300,调节式V4ABFW16-350-112 电动蝶阀DN350,调节式V4ABFW16-400-112 电动蝶阀DN400,调节式Honeywel风机盘管温控器：Q6371A1006 三速开关T6373AC1108 风机盘管温控器, cool, 2-pipeT6373BC1130 风机盘管温控器,Heat or cool,, 2-pipeT6375B1153 风机盘管温控器,Heat and cool,4-pipeT6812DP08 数字式温控器,Heat or cool, 2-pipeT6818DP08 数字式温控器,Heat or cool, 2-pipeT6818DP04 数字式温控器,Heat and cool, 4-pipeT6800H2WN 数字式温控器（横款）T6800V2WN 数字式温控器（竖款）T6861H2BB 数字式温控器（蓝色，横款）T6861V2BB 数字式温控器（蓝色，竖款）T6861H2GG 数字式温控器（绿色，横款）T6861V2GG 数字式温控器（绿色，竖款）VC6013AJC1000 电动二通阀DN20,BSPP/240v/Cable,SPAT VC6013AP1000 电动二通阀DN25,BSPP/240v/CableVC6013MJ6000 电动三通阀DN20,BSPT/240v/CableVC4013AJ1000 电动二通阀DN20,BSPP/240v/Cable,SPSTV4043C1362B 电动二通阀DN20,弹簧复位型,BSPP/220v,50Hz Honeywell平衡阀：V5032Y0032 Kombi-2平衡阀,DN32,螺纹联接V5032Y0040 Kombi-2平衡阀,DN40,螺纹联接V5032Y0050 Kombi-2平衡阀,DN50,螺纹联接V4-BLC-GP16-G065 V4 Kombi-F静态平衡阀,DN65V4-BLC-GP16-G080 V4 Kombi-F静态平衡阀,DN80V4-BLC-GP16-G100 V4 Kombi-F静态平衡阀,DN100V4-BLC-GP16-G125 V4 Kombi-F静态平衡阀,DN125V4-BLC-GP16-G150 V4 Kombi-F静态平衡阀,DN150V4-BLC-GP16-G200 V4 Kombi-F静态平衡阀,DN200V4-BLC-GP16-G250 V4 Kombi-F静态平衡阀,DN250V4-BLC-GP16-G300 V4 Kombi-F静态平衡阀,DN300V4-BLC-GP16-G350 V4 Kombi-F静态平衡阀,DN350V2CF 动态流量平衡阀V5CF 动态流量平衡阀DPCV 动态压差平衡阀DPCV-80ADPCV-125ADPCV-80BDPCV-100BV5016 动态压差平衡阀V5011P1004/ML7420A6033-SBE025,动态平衡电动调节(一体)阀DN25 V5011P1012/ML7420A6033-SBE032,动态平衡电动调节(一体)阀DN32 V5011P1020/ML7420A6033-SBE040,动态平衡电动调节(一体)阀DN40 V5011P1038/ML7420A6033-SBE050,动态平衡电动调节(一体)阀DN50 V5328A1179/ML7420A6033-SBE065,动态平衡电动调节(一体)阀DN65 V5328A1187/ML7420A6033-SBE080,动态平衡电动调节(一体)阀DN80。

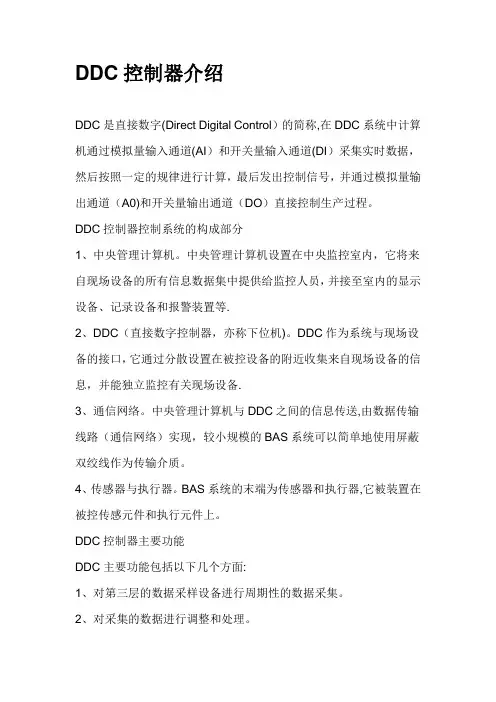

D D C控制器介绍DDC是直接数字（Direct Digital Control)的简称，在DDC系统中计算机通过模拟量输入通道（AI)和开关量输入通道（DI）采集实时数据，然后按照一定的规律进行计算，最后发出控制信号，并通过模拟量输出通道（A0)和开关量输出通道（DO)直接控制生产过程。
DDC控制器控制系统的构成部分1、中央管理计算机。
中央管理计算机设置在中央监控室内，它将来自现场设备的所有信息数据集中提供给监控人员，并接至室内的显示设备、记录设备和报警装置等。
2、DDC（直接数字控制器，亦称下位机）。
DDC作为系统与现场设备的接口，它通过分散设置在被控设备的附近收集来自现场设备的信息，并能独立监控有关现场设备。
3、通信网络。
中央管理计算机与DDC之间的信息传送，由数据传输线路（通信网络）实现，较小规模的BAS系统可以简单地使用屏蔽双绞线作为传输介质。
4、传感器与执行器。
BAS系统的末端为传感器和执行器，它被装置在被控传感元件和执行元件上。
DDC控制器主要功能DDC主要功能包括以下几个方面：1、对第三层的数据采样设备进行周期性的数据采集。
2、对采集的数据进行调整和处理。
3、对现场采集的数据进行分析，确定现场设备的运行状态。
4、对现场设备运行状况进行检查对比，并对异常状态进行报警处理。
5、根据现场采集的数据执行预定的控制算法而获得控制数据。
6、通过预定控制程序完成各种控制功能，包括比例控制、比例加积分控制、比例加积分加微分控制、开关控制、平均值控制、最大/最小值控制、焓值计算控制、逻辑运算控制和联锁控制。
7、向第三层的数据控制和执行设备输出控制和执行命令。
8、通过数据网关或网络控制器连接第一层的设备，与各上级管理计算机进行数据交换，向上传送各项采集数据和设备运行状态信息，同时接收各上级计算机下达的实时控制指令或参数的设定与修改的指令。
模块化设备控制器（MEC）是APOGEE现场管理和控制系统的组成部份，是一个高性能的直接数字控制器（DDC）。

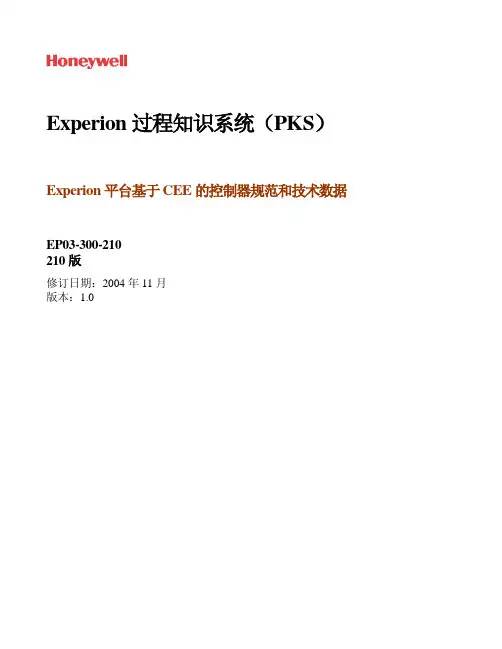

Experion过程知识系统（PKS）Experion平台基于CEE的控制器规范和技术数据EP03-300-210210版修订日期：2004年11月版本：1.0Experion基于CEE的控制器规范和技术数据目录页码引言 (1)Experion平台 (1)统一的合作体系结构 (1)体系结构概述 (2)Experion基于CEE的控制器概述 (3)通信基础结构 (5)容错以太网概述 (5)ControlNet概述 (5)以太网概述 (5)功能描述 (6)控制执行环境 (6)控制策略的生成 (7)控制功能 (9)控制库 (11)21CFR第11部分 (12)Experion过程模拟 (13)过程迁移 (13)技术规范和分级 (15)控制器环境与符合性认证 (15)控制处理器模块硬件的技术规范 (16)ControlNet技术规范 (17)控制网电缆 (18)功能块类型 (20)Control Builder技术规范 (21)网络技术规范 (22)控制执行环境技术规范 (24)控制器通信性能 (25)控制器冗余规范 (28)I/O模块和Fieldbus的能力 (28)C200控制处理器处理和内存资源 (31)C200模拟环境规范 (34)型号 (36)型号一览示例 (36)控制器、机架、电源和通信模块 (41)其它硬件 (41)电缆和连接器 (42)控制器软件 (43)模拟系统软件 (45)修订状态修订内容变更符号说明：A——增加D——删除M——修改产管理相统一，帮助流程生产商增加盈利和生产率。
这是唯一一个将焦点集中在人身上的过程自动化系统，充分利用了人们所掌握的知识。
Experion通过搜集和整合整个设备的过程及业务数据来提高经营成绩和心境的安宁，使得信息和知识在需要的时间和地点即时可用，从而使人们能作出正确的决策。
Experion的核心是Experion平台，该平台提供了一个基础，可将所有过程控制及安全管理（包括非霍尼韦尔系统）并入一个单独统一的体系结构。

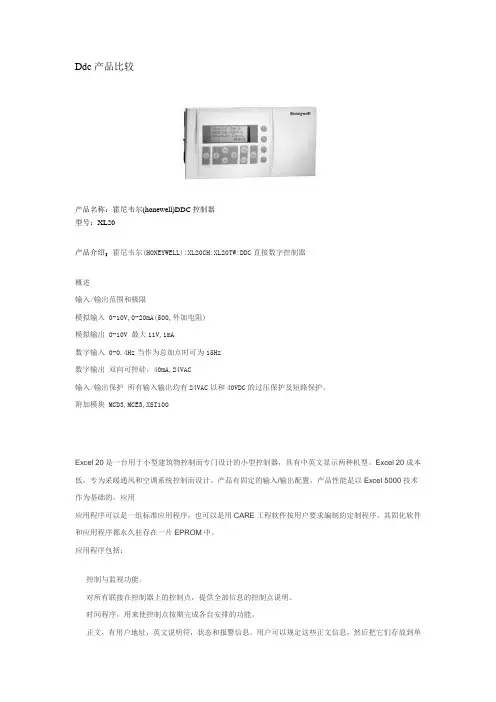

Ddc产品比较产品名称：霍尼韦尔(honewell)DDC控制器型号：XL20产品介绍：霍尼韦尔(HONEYWELL):XL20CH:XL20TW:DDC直接数字控制器概述输入/输出范围和极限模拟输入 0-10V,0-20mA(500,外加电阻)模拟输出 0-10V 最大11V,1mA数字输入 0-0.4Hz当作为总加点时可为15Hz数字输出双向可控硅，40mA,24VAC输入/输出保护所有输入输出均有24VAC以和40VDC的过压保护及短路保护。
附加模块 MCD3,MCE3,XSI100Excel 20是一台用于小型建筑物控制而专门设计的小型控制器，具有中英文显示两种机型。
Excel 20成本低，专为采暖通风和空调系统控制而设计。
产品有固定的输入/输出配置，产品性能是以Excel 5000技术作为基础的。
应用应用程序可以是一组标准应用程序，也可以是用CARE工程软件按用户要求编制的定制程序。
其固化软件和应用程序都永久驻存在一片EPROM中。
应用程序包括：控制与监视功能。
对所有联接在控制器上的控制点，提供全部信息的控制点说明。
时间程序，用来使控制点按期完成各自安排的功能。
正文，有用户地址，英文说明符，状态和报警信息。
用户可以规定这些正文信息，然后把它们存放到单独文件中。
在液晶显示器上显示控制器的数据资料。
用面板上12个键来搜寻信息。
当连上C-Bus通讯器后，Excel 20控制器就可以和Excel 5000系统中所有的控制器通讯，纳入以下各中央设备中；XBS建筑物自动化系统。
特点在EPROM中驻有标准应用程序。
＊卓越的人机接口，液晶显示器：4行，每行16个字符键。
＊输入/输出配置＊后备电池＊直接访问接线端子。
＊良好的密封，防尘防水＊C-Bus总线通讯器XL20XD＊电话通讯器XL20XDM＊符合欧洲共同体CE规范。
技术数据电源24VAC 正负15％，50/60Hz耗电45VA环境工作温度0-45°C环境存储温度-20-60°C允许湿度5-90％RH工作及存储均无凝露尺寸(高x宽x深) 102x196x62mm开孔尺寸186x92mm重量400克基座板塑料端子2条带编号的端子板，每条18路最大接入电缆尺寸 1.0平方毫米防护标准IP 30(控制箱)；IP55(控制门)安装DIN导轨或安装于控制屏的门上CPU Intel 80C188微处理器16位后备电池锂电池3V(如VARTA CR 1/2 .AA-3Y)熔断器内置式5X20mm,2A快速熔断检测器NTC20千欧姆产品名称：霍尼韦尔DDC控制器产品型号：XL50小型控制器输入输出配置：8个模拟输入AI（通用）,4个模拟输出AO（通用），4个数字通用输入DI，6个数字输出DO。
中央空调自控系统XL50控制器操作说明苏州工业园区汉威控制系统工程有限公司二零一一年五月一．XL50 DDC介绍本控制系统采用Honeywell（霍尼威尔）公司产品Excel 50 DDC(DIRECT DIGITAL CONTROL)直接式多功能数字控制器控制，能根据现场情况方便的增加一“下行键”，移动光标至下一行；“右行键”，移动光标至下一个参数栏；“左行键”，移动光标至上一个参数栏；“增加键”，增加一个修改的单位或切换数字量的一个状态；，减少一个修改的单位或切换数字量的一个状态；三．控制说明新风空调系统的温湿度及压力控制：1．送风温度控制根据送风温度进行空调电动水阀的比例控制。
DDC盘体面板上“工作模式开关打到热源模式”时，即水管内有热水时，DDC自动控制水阀开度；当送风温度高于设定值时，电动水阀开度减小，空调送新风降温；当送风温度低于设定值时，电动水阀开度增大，空调送热风升温。
如果“工作模式开关打到冷源模式”时，即水管内有冷水时，DDC自动控制水阀开度；当送风温度高于设定值时，电动水阀开度增大，空调送冷风降温；当送风温度低于设定值时，电动水阀开度减小，空调送新风升温。
2．送风湿度控制根据送风湿度进行加湿器的开关控制。
当送风湿度低于设定值时，加湿器运行加湿；当送风湿度高于设定值时，加湿器停止工作。
3．送风压力控制根据送风压力进行空调变频风机的比例调节。
当送风压力升高时，变频器输出频率降低；当送风压力减小时，变频器输出频率升高。
从而维持送风压力稳定之目的。
4．风机压差开关联锁保护根据风机压差开关的状态，可以监测空调箱的运行状态。
空调停止工作时，应将空调电动水阀及加湿器强制关闭，起到保护空调箱之目的。
排风机系统进行温湿度及压力控制：1．排风压力控制根据排风压力进行排气变频风机的比例调节。
当排风压力升高时，变频器输出频率降低；当排风压力减小时，变频器输出频率升高。
从而维持排风压力稳定之目的。
2．风机互备控制正常工作时，一台风机运行，一台风机为备用。
DDC控制器介绍DDC是直接数字(Direct Digital Control）的简称,在DDC系统中计算机通过模拟量输入通道(AI）和开关量输入通道(DI）采集实时数据，然后按照一定的规律进行计算，最后发出控制信号，并通过模拟量输出通道（A0)和开关量输出通道（DO）直接控制生产过程。
DDC控制器控制系统的构成部分1、中央管理计算机。
中央管理计算机设置在中央监控室内，它将来自现场设备的所有信息数据集中提供给监控人员，并接至室内的显示设备、记录设备和报警装置等.2、DDC（直接数字控制器，亦称下位机)。
DDC作为系统与现场设备的接口，它通过分散设置在被控设备的附近收集来自现场设备的信息，并能独立监控有关现场设备.3、通信网络。
中央管理计算机与DDC之间的信息传送,由数据传输线路（通信网络）实现，较小规模的BAS系统可以简单地使用屏蔽双绞线作为传输介质。
4、传感器与执行器。
BAS系统的末端为传感器和执行器,它被装置在被控传感元件和执行元件上。
DDC控制器主要功能DDC主要功能包括以下几个方面:1、对第三层的数据采样设备进行周期性的数据采集。
2、对采集的数据进行调整和处理。
3、对现场采集的数据进行分析，确定现场设备的运行状态。
4、对现场设备运行状况进行检查对比,并对异常状态进行报警处理。
5、根据现场采集的数据执行预定的控制算法而获得控制数据。
6、通过预定控制程序完成各种控制功能，包括比例控制、比例加积分控制、比例加积分加微分控制、开关控制、平均值控制、最大/最小值控制、焓值计算控制、逻辑运算控制和联锁控制.7、向第三层的数据控制和执行设备输出控制和执行命令。
8、通过数据网关或网络控制器连接第一层的设备,与各上级管理计算机进行数据交换，向上传送各项采集数据和设备运行状态信息，同时接收各上级计算机下达的实时控制指令或参数的设定与修改的指令. 模块化设备控制器（MEC)是APOGEE现场管理和控制系统的组成部份,是一个高性能的直接数字控制器（DDC）。
霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。
Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。
Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。
典型Experion PKS系统的体系结构如下图1所示。
图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。
网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。

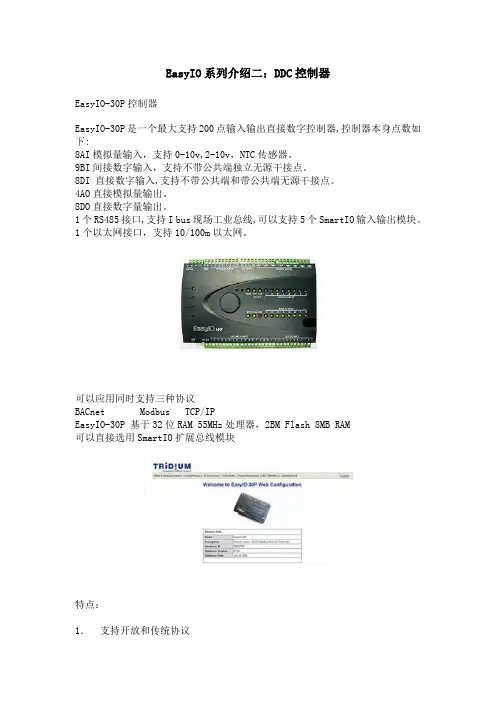

EasyIO系列介绍二：DDC控制器EasyIO-30P控制器EasyIO-30P是一个最大支持200点输入输出直接数字控制器,控制器本身点数如下:8AI模拟量输入，支持0-10v,2-10v，NTC传感器。
9BI间接数字输入，支持不带公共端独立无源干接点。
8DI 直接数字输入,支持不带公共端和带公共端无源干接点。
4AO直接模拟量输出。
8DO直接数字量输出。
1个RS485接口,支持I bus现场工业总线,可以支持5个SmartIO输入输出模块。
1个以太网接口，支持10/100m以太网。
可以应用同时支持三种协议BACnet Modbus TCP/IPEasyIO-30P 基于32位RAM 55MHz处理器，2BM Flash 8MB RAM可以直接选用SmartIO扩展总线模块特点：1．支持开放和传统协议2． Web用户界面（标准）网页浏览器实时数据和远程管理3．可以实现独立控制、能源管理和多种协议的系统集成4．标准和可选的编程工具5．外观紧凑，小巧和便以安装BACnet是美国暖通、制冷与空调工程师协会有限公司（ASHRAE）的注册商标JVM和Java是太阳计算所系统公司注册商标Modbus是施耐德自动化公司的注册商标Niagara标识是Tridium公有限司注册商标WEBStation是霍尼韦尔国际有限公司的商标电气性能:AC24V 3.6VA工作温度 32F-150F,摄氏0-65度仓贮温度:-4F-150F，摄氏-20-65度工作环境温度:10%-95%EIA-485 2线半双工速率 9.6K,19.2K,38.4K,115.2K以太网 10M/100M Base-T直接模拟输入5UI电压 0-10v,0-5v,2-5v电流4-20mA 0-20mA电阻 10k 100k间接数字输入 9BI无源无公共端干接点输入直接数字输入有公共端、无公共端无源干接点输入直接模拟输出 4AO分辨率：12Bit0-10V，4-20mA直接数字输出 8 DO长187mm宽110mm厚47mm材质 UL94 ABS重量400g现场总线输入输出模块 SmartIOSmartIO00126:12DI 直接数字输入,支持不带公共端和带公共端无源干接点。
C ARE 概述一个暖通空调（HVAC）控制系统一般有控制器和设备组成。
控制器可以是EXCEL 5000系列的控制器。
设备按类型分为空调系统、冷冻水系统和热水系统常用控制系统：设备是一个被控的机械系统。
如，一个设备可以是温湿度控制器、锅炉、冷冻机、或者是由锅炉、加热器、水泵、传感器和其他装置组成的变风量系统（VAV）。
基于机械物理原理，每种装置都有其输入或者是输出。
控制器和设备通过它们的输入或输出连接。
设备与控制器的连接方式按使用的总线类型分C-B us 或LON-Bus。
设备通过运行在控制器中的应用程序控制（控制策略、逻辑开关、时间程序等）。
例如：传感器温度值变化，执行器驱动调节阀到适当的位置来补偿温度偏差。
CARE 控制系统模型：一个暖通空调控制系统在CAR E 中由一个“控制器-控制点-设备连接图”模型来实现。
控制器：CARE 应用程序提供控制器一种智能化处理的能力，在控制器中可以存储程序和数据点的控制信息。
控制器与数据点交换信息，控制器接受数据点（输入点）状态信息，经CPU 处理，输出对数据点（输出点）的控制信息。
设备原理图：设备的连接由一个表示设备的安装和布局情况的图表来描绘。
数据点：在图表的底部，箭头表示装备控制点的输入输出。
箭头包括颜色代码、方向（向下是输入，向上是输出）和一些表示额外信息的特殊符号。
点类型颜色三角形方向数字量输入绿色向下模拟量输入红色向下数字量输出蓝色向上模拟量输出紫色向上Flex 点浅蓝向上设备图表可以选择不显示元件符号，只用三角形箭头来表示控制点。
CARE 中通过是否和设备的输入输出点连接来区分物理点（硬件点）和软件点（虚拟点）。
软件点用来做为软件程序计算处理的结果。
控制点按照一定的标准来分类，比如：按点类型分模拟量和数字量等，按地址分（Oa Temp 表示室外空气温度）。
在EXCEL5000 系统中，每个点都对应唯一的用户地址。
通过在设备图表中加控制策略、逻辑开关和时间程序，我们来控制装置（参考CARE主要应用节）。
HOENYWELL（DDC控制器）一、控制器说明：EXCEL50控制器是HONEYWELL（霍尼韦尔）XBS楼宇自动化系统中的现场DDC控制单元，可应用与单独的AHU就地控制， EXCEL50控制器采用FLASH EPROM模块可自由编程适用于HONEYWELL的CARE编程软件包，控制器可根据需要提供不同的现场预制程序。
1．硬件部分：硬件结构： 8路通用传感器输入—Analog input4路无源数字量输入—Digital input6路数字点输出—Digital output4路模拟点输出—Analog outputI/O点特性：通用输入：NTC热敏电阻、PT1000温度传感器、0~10VDC信号、4~20mA信号、干接点；数字输入：无源干接点、逻辑电平、记数脉冲；通用输出：模拟输出0~10VDC数字输出：TRAIC输出2．计术规范工作电压 24VAC工作频率 50/60HZ输入分辨率 0.1K/1MA电压调节信号 0~10V查询速度和刷新时间 1S继电器触电电压 24~220VAC触电最大负载 4A二、操作说明1.基础操作键Ｃ“取消键”：退出上级菜单或取消已修改的参数或退出报警确认；“上行键”：移动光标至上一行；“下行键”：移动光标至下一行；“右行键”：移动光标至下一个参数栏；“左行键”：移动光标至上一个参数栏；┿“增加键”: 增加一个修改的单位或切换数字量的一个状态;━“减少键”: 减少一个修改的单位或切换数字量的一个状态;“确认键”: 确认已修改的参数或移动光标至下一个界面;2.功能操作键:“PLANT键”:显示该现场DDC控制器的相关状态;“TIME键”:显示该现场DDC控制器的时间控制程序;如:控制器当前时间\TIMESCHEDUL时间表等,该功能在本系统未使用“参数键”:显示该现场DDC控制器的所有数据、控制点的状态、设定点、DDC参数表等；“报警键”：显示该现场DDC控制器的所有报警状态、报警历史、已处于ALARM的数据点；3．基本操作步骤：1、打开控制箱内XL50控制器的电源，等待5秒后，屏幕依次显示出“日期设定”画面、“数据传输速度率”界面、在显示“日期设定”画面按上行键或下行键使蓝色光标移动至“下页”位置，然后按确认键进入“数据传输速率”界面。
1、简介编辑2、工作原理编辑3、功能介绍编辑DDC控制器的软件通常包括基础软件、自检软件和应用软件三大块。
其中基础软件是作为固定程序固化在模块中的通用软件，通常由DDC生产厂家直接写在微处理芯片上，不需要也不可能由其它人员进行修改。
各个厂家的基础软件基本上是没有多少差别的。
设置自检软件和保证DDC控制器的正常运行，检测其运行故障，同时也可便于管理人员维修。
应用软件是针对各个空调设备的控制内容而编写的，因此这部分软件可根据管理人员的需要进行一定程度的修改。
它通常包括以下几个主要功能：控制功能提供模拟P、PI、PID的控制特性，有的还具备自动适应控制的功能。
实时功能使计算机内的时间永远与实际标准时间一致。
管理功能可对各个空调设备的控制参数以及运行状态进行再设定，同时还具备显视和监测功能，另外与集中控制电脑可进行各种相关的通讯。
报警联锁在接到报警信号后可根据已设置程序联锁有关设备的启停，同时向集中控制电脑发出警报。
能量管理它包括运行控制(自动或编程设定空调设备在工作日和节假日的启停时间和运行台数)、能耗记录(记录瞬时和累积能耗以及空调设备的运行时间)、焓值控制(比较室内外空气焓值来控制新回风比和进行工况转换)。
评价一个DDC控制器的功能主要看其容量和配套的软件。
DDC 控制器的容量是以其所包含的控制点的数量来衡量的，即其可接受的输入信号或可发出输出信号的功能和数量。
也就是说其有几个模拟量输入点，几个开关量输入点，有多少个模拟量输出点和多少个开关量输出点。
点数多少是评价一个DDC控制器的重要指标，一般来讲点数越多表明其功能越强，可控制和管理的范围越大，当然其价格也会越高。
4、网络结构编辑- 3 -快，对一些中、小型工程较为适用；但在大型工程时就会导致布线复杂。
为此有些公司又推出了支路Bus总线结构网络，它是通过一个通讯处理设备(NCU)后产生支路Bus总线，这样各支路又可带数个现场DDC控制器，对一个大区域而言，只需几个NCU与系统Bus 总线相联即可。
DDC控制器DDC (Direct Digital Control)直接数字控制，通常称为DDC控制器。
DDC系统组成通常包括中央控制设备(集中控制电脑、彩色监视器、键盘、打印机、不间断电源、通讯接口等)、现场DDC控制器、通讯网络、以及相应的传感器、执行器、调节阀等元器件。
简介它代替了传统控制组件，如温度开关、接收控制器或其它电子机械组件,及优于PLC 等，特别成为各种建筑环境控制的通用模式。
DDC系统是利用微信号处理器来做执行各种逻辑控制功能，它主要采用电子驱动，但也可用传感器连接气动机构。
DDC系统的最大特点就是从参数的采集、传输到控制等各个环节均采用数字控制功能来实现。
同时一个数字控制器可实现多个常规仪表控制器的功能，可有多个不同对象的控制环路。
工作原理所有的控制逻辑均由微信号处理器，并以各控制器为基础完成，这些控制器接收传感器，常用融点或其它仪器传送来的输入信号，并根据软件程序处理这些信号，再输出信号到外部设备，这些信号可用于启动或关闭机器，打开或关闭阀门或风门，或按程序执行复杂的动作。
这些控制器可用手操作中央机器系统或终端系统。
DDC控制器是整个控制系统的核心。
它的工作过程是控制器通过模拟量输入通道(AI)和数字量输入通道(DI)采集实时数据，并将模拟量信号转变成计算机可接受的数字信号(A/D转换)，然后按照一定的控制规律进行运算，最后发出控制信号，并将数字量信号转变成模拟量信号(D/A转换)，并通过模拟量输出通道(AO)和数字量输出通道(DO)直接控制设备的运行。
功能介绍DDC控制器的软件通常包括基础软件、自检软件和应用软件三大块。
其中基础软件是作为固定程序固化在模块中的通用软件，通常由DDC生产厂家直接写在微处理芯片上，不需要也不可能由其它人员进行修改。
各个厂家的基础软件基本上是没有多少差别的。
设置自检软件可保证DDC控制器的正常运行，检测其运行故障，同时也可便于管理人员维修。
应用软件是针对各个空调设备的控制内容而编写的，因此这部分软件可根据管理人员的需要进行一定程度的修改。
distributed control systems,简称DCS),又称为分散控制系统。
行业内业称4C技术既Control控制技术；Computer 计算机技术；Communication 通信技术；Cathode Ray Tube CRT显示技术。
由多台计算机分别控制生产过程中多个控制回路，同时又可集中获取数据、集中管理和集中控制的自动控制系统。
分布式控制系统采用微处理机分别控制各个回路，而用中小型工业控制计算机或高性能的微处理机实施上一级的控制。
各回路之间和上下级之间通过高速数据通道交换信息。
分布式控制系统具有数据获取、直接数字控制、人机交互以及监控和管理等功能。
分布式控制系统是在计算机监督控制系统、直接数字控制系统和计算机多级控制系统的基础上发展起来的，是生产过程的一种比较完善的控制与管理系统。
在分布式控制系统中，按地区把微处理机安装在测量装置与控制执行机构附近，将控制功能尽可能分散，管理功能相对集中。
这种分散化的控制方式能改善控制的可靠性，不会由于计算机的故障而使整个系统失去控制。
当管理级发生故障时，过程控制级（控制回路）仍具有独立控制能力，个别控制回路发生故障时也不致影响全局。
与计算机多级控制系统相比，分布式控制系统在结构上更加灵活、布局更为合理和成本更低。
分散型控制系统（DCS）是以微处理机为基础，以危险分散控制，操作和管理集中为特性，集先进的计算机技术、通讯技术、CRT技术和控制技术即4C技术于一体的新型控制系统。
随着现代计算机和通讯网络技术的高速发展，DCS正向着多元化、网络化、开放化、集成管理方向发展，使得不同型号的DCS可以互连，进行数据交换，并可通过以太网将DCS系统和工厂管理网相连，实现实时数据上网，成为过程工业自动控制的主流。
近几年来，生产行业进一步提高了工厂综合自动化水平，注重信息化的建设，特别是各地的火电厂纷纷提出适合自己工厂的昌吉监控信息系统（SIS）以提高生产效率，实现工厂管理信息系统与各种分散控制系统之间的数据交换。
