遥感实习遥感图像监督分类

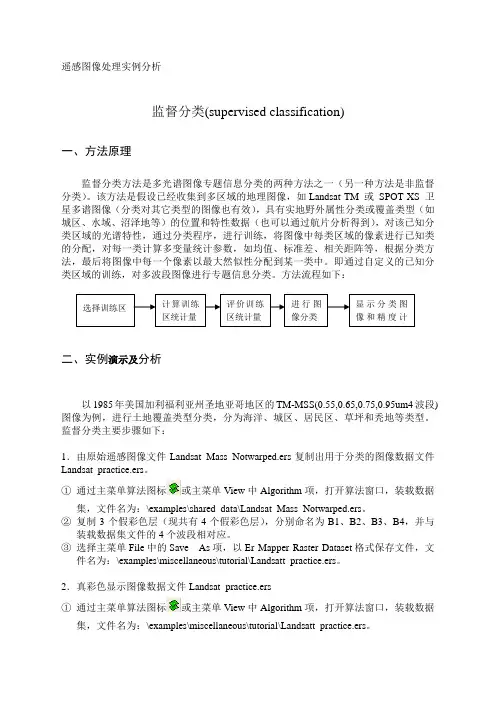

遥感图像处理实例分析监督分类(supervised classification)一、方法原理监督分类方法是多光谱图像专题信息分类的两种方法之一（另一种方法是非监督分类）。

该方法是假设已经收集到多区域的地理图像，如Landsat TM 或SPOT XS 卫星多谱图像（分类对其它类型的图像也有效），具有实地野外属性分类或覆盖类型（如城区、水域、沼泽地等）的位置和特性数据（也可以通过航片分析得到），对该已知分类区域的光谱特性，通过分类程序，进行训练，将图像中每类区域的像素进行已知类的分配，对每一类计算多变量统计参数，如均值、标准差、相关距阵等，根据分类方法，最后将图像中每一个像素以最大然似性分配到某一类中。

即通过自定义的已知分类区域的训练，对多波段图像进行专题信息分类。

方法流程如下：二、实例演示及分析以1985年美国加利福利亚州圣地亚哥地区的TM-MSS(0.55,0.65,0.75,0.95um4波段)图像为例，进行土地覆盖类型分类，分为海洋、城区、居民区、草坪和秃地等类型。

监督分类主要步骤如下：1．由原始遥感图像文件Landsat_Mass_Notwarped.ers复制出用于分类的图像数据文件Landsat_practice.ers。

①通过主菜单算法图标或主菜单View中Algorithm项，打开算法窗口，装载数据集，文件名为：\examples\shared_data\Landsat_Mass_Notwarped.ers。

②复制3个假彩色层（现共有4个假彩色层），分别命名为B1、B2、B3、B4，并与装载数据集文件的4个波段相对应。

③选择主菜单File中的Save As项，以Er Mapper Raster Dataset格式保存文件，文件名为：\examples\miscellaneous\tutorial\Landsatt_practice.ers。

2．真彩色显示图像数据文件Landsat_practice.ers①通过主菜单算法图标或主菜单View中Algorithm项，打开算法窗口，装载数据集，文件名为：\examples\miscellaneous\tutorial\Landsatt_practice.ers。

实验四遥感图像的监督分类和⾮监督分类实验四遥感图像的⾮监督分类与监督分类⼀、实验⽬的1．⾮监督分类是对数据集中的像元依据统计数字，光谱类似度和光谱距离进⾏分类，在没有⽤户定义的条件下练习使⽤，在ENVI环境下的⾮监督分类技术有两种：迭代⾃组织数据分析技术（ISodata）和K均值算法（K-Means）；2．分类过程中应注意：1）怎样确定⼀个最优的波段组合，从⽽达到最佳的分类精度，基于OIF和相关系数，协⽅差矩阵以及经验的使⽤来完成对最适合的组合的选取，分类效果的关键即在于此；2）K-Means的基本原理；3）Isodata的基本原理；4）分类结束后，被分类后的图像是⼀个新的图像，被分类类码秘填充，从⽽可以获得数据提取信息，统计不同类码数量，转化为实际⾯积，在得到后的图像上，可对不同⽬标的形态指标进⾏分析。

3．对训练区中的像元进⾏分类；4．⽤训练数据集估计查看监督分类后的统计参数；5．⽤不同⽅法进⾏监督分类，如最⼩距离法、马⽒距离法和最⼤似然法。

⼆、实验设备与材料1、软件ENVI 4.7软件2、所需材料TM数据三、实验步骤1.选择最优的波段组合ENVI主⼯具栏中File →Open image file →选择hbtmref.img打开→在Basic Tools中选择Statistics →Compute statistics选定原图，在Spectral subset中可选项全部选定→OK →OK →全选→保存→OK，则各类统计数字均可查；OIF计算，选择分类波段：1，2；2，3；1，3波段标准差分别为2.665727；3.473308；4.574609，和为10.713644。

Correlation Matrix 中1和2波段的相关系数0.964308，加上2和3波段的相关系数0.980166，再加上1和3波段的相关系数0.945880，最终等于2.890354。

⽤标准差相加的结果10.713644⽐上相关系数之和2.890354等于3.70668922。

监督分类（一）数字图像处理实习内容 监督分类 训练样区 图像分类 监督分类9不同于无监督分类，监督分类由分类者严密控制。

分类前需要知道分类的数据以及所需要分的类。

在这个过程中，您选择像素能够代表某种类别的模式或土地覆盖类别，这些类别和模式你可以借助其他数据来源，如航空照片，地面真实数据或者地图。

9通过你定的模式，计算机系统可以自动查找具有类似特点的像素。

如果分类是准确的，此分类结果代表初分类。

监督分类的基本步骤监督分类是一个反复的过程，主要有以下步骤：1.训练样区并创建特征2. 评价和编辑特征3. 图像分类4. 评价分类结果实习内容 监督分类 训练样区 图像分类怎样定义训练样本？训练样本就是选择一组像素代表一定潜在类别。

在ERDAS image 中，用户可以选择以下方法完成：¾通过矢量层¾通过的AOI¾通过特定区域具有相似光谱特征的一组连续像素¾通过专题栅格层的某个类别，例如：无监督分类的输出结果打开germtm.img启动AOI 工具. 单击the AOI style 按纽设置AOI前景色和背景色为可识别的颜色尝试其他光谱颜色分配R: 4; G:5; B:3启动Classifier /Signature Editor应该创建多边形AOI 工具在图像上暗蓝色区域创建一AOI (可根据需要放大图像).在Signature Editor窗口采用Add AOI to signature按纽，添加水域样区1水域样区1找到另外一处水域样本，采用AOI growth tool添加单击AOI growth 按钮, 然后单击样本的中间可以自动产生复杂的多边形！单击Region Growing Properties 按钮在Region Growing Properties Dialog 调整AOI包含更多更纯的样本区，变换the Area and Spectral Distance, 然后单击Redo直到满意为止.在signature editor窗口添加第2个水域样本区融合相似的训练样本区融合相似的训练样本区如果此特征被应用，输出的分类结果如何？选择signature “water”View…/ Image Alarm…,在signature alarm dialog单击“OK”.对植被重复同样的步骤找出一块红色区域作sample 1 of forest创建一个仅包含植被的AOI ，并添加为特征区域找出一块亮红色区域作为the sample 2 of forest创建一个仅包含亮红色区域的AOI (采用polygon tool or AOI growth tool)将AOI sample 2 添加为植被的另外一个特征区找出一块暗红色区域作为the sample 3of forest创建一个仅包含暗红色区域的AOI (采用polygon tool or AOI growth将这三个植被样区融合为一个新特征命名为forest, 并将其颜色改为暗绿色删除以上最初的三个植被样本区选择“water”及“forest”signatures采用Image alarm 查看哪些象素被各自分类到water (light blue) 和forest(dark green)勾选the indicate overlap 并设置重叠颜色为黑色对农田（farmland）重复同样的步骤找出一块亮绿色区域作sample 1 of farmland创建一个仅包含farmland的AOI ，并添加为特征区域找出并添加farmland的另外一块样本区域将这两个农田（farmland）样区融合为一个新特征命名为farmland,并将其颜色改为黄色删除以上最初的二个农田样本区选择所有特征区，再次采用Image alarm查看潜在的分类区及分类重叠区对城镇居民点（urban）重复同样的步骤找出一块亮蓝色区域作sample 1 of urban创建一个仅包含urban的AOI ，并添加为特征区域融合相类似区域，并重新设置名称和颜色对农村居民点（suburban）重复同样的步骤找出一块红色和蓝色混合区域作为suburban的样本区创建一个仅包含suburban的AOI ，并添加为特征区域融合相类似区域，并重新设置名称和颜色选择所有signatures再次采用Image alarm 查看潜在的分类区和重叠区域仔细查找没有被分类的像素将白色和亮绿色混合区域设为裸土（bare soil）的样本区创建一个仅包含bare soil的AOI ，并添加为特征区域融合相类似区域，并重新设置名称和颜色再次, 选择signatures再次采用Image alarm 查看潜在的分类区和重叠区域仔细查找没有被分类的像素，并添加其他signatures重置class value“class value”为相应地物类分类图像的像元数.采用“class value”升序（ascending order）重置signature顺序保存signature file采用supclass.sig保存signature file保存AOI file以supclass.aoi为文件名保存AOI file实习内容监督分类训练样区图像分类执行监督分类（supervised classification）选择所有signaturesClassify…/ Supervised…设置：-Output file: supclass.img-Non-parametric Rule: Parallelepiped-Overlap Rule: Parametric Rule-Unclassified Rule: Parametric RuleParametric Rule: MaximumLikelihood单击Ok 开始classification!制作监督分类专题图（supclass.img）Save your AOI file as supclass_<UBITname>.aoi in assignment folder作业在你的作业文件夹中包括以下三个文件：Output Cluster File: supclass.imgSignature File: supclass.sigMap Composition File: supclass.map结束！。

实验五遥感图像的监督分类[实验目的]1.理解遥感图像的监督分的含义；2.会使用ENVI软件对遥感图像进行监督分类。

[实验原理]在遥感图像分类中，按照是否有已知训练样本的分类依据，分类方法又分为两大类：监督分类与非监督分类。

遥感图像的监督分类是在已知类别的训练场地上提取各类别训练样本，通过选择特征变量、确定判别函数或判别式（判别规则），进而把图像中的各个像元点划归到各个给定类的分类。

遥感图像的非监督分类是在没有先验知识（训练场地）的情况下，根据图像本身的统计特征及自然点群的分布情况来划分地物类别的分类处理，事后再对已分出的各类的地物属性进行确认，也称作“边学习边分类法”。

两者的最大区别在于，监督分类首先给定类别，而非监督分类则由图像数据本身的统计特征来决定。

[实验步骤]一监督分类（数据采用njtmcorrected）监督分类技术需要在执行以前事先定义训练分类器（training classes）, 训练分类器也可以用ENVI 感兴趣区（ROI）函数限定。

ENVI的监督分类技术包括平行六面体(平行管道)、最小距离、马氏距离、最大似然、波谱角度制图仪以及二进制编码方法1. “开始”->“程序”->RSI ENVI4.0->ENVI，打开ENVI4.0界面；2. 选择File > Open Image File.3. 当出现Enter Data Filename 对话框，选择要打开的文件名，再点击“OK”，在Available Bands List框里点击Load Band ，图像显示在图像显示窗口。

4. 选择“基本工具”－>感兴趣区－>ROI工具，弹出ROI Tool对话框。

5. 在ROI_Type菜单里选择建立感兴趣区的类型，可以选择Polygon、Polyline、point、Rectangle、Ellipse等类型。

6. 在Window栏里选择要建立感兴趣区的窗口，可以选择Image、Scroll、Zoom窗口。

envi遥感图像监督分类监督分类，又称训练分类法，用被确认类别的样本像元去识别其他未知类别像元的过程.它就是在分类之前通过目视判读和野外调查，对遥感图像上某些样区中影像地物的类别属性有了先验知识，对每一种类别选取一定数量的训练样本,计算机计算每种训练样区的统计或其他信息，同时用这些种子类别对判决函数进行训练，使其符合于对各种子类别分类的要求，随后用训练好的判决函数去对其他待分数据进行分类。

使每个像元和训练样本作比较，按不同的规则将其划分到和其最相似的样本类,以此完成对整个图像的分类。

遥感影像的监督分类一般包括以下6个步骤，如下图所示：详细操作步骤第一步：类别定义/特征判别根据分类目的、影像数据自身的特征和分类区收集的信息确定分类系统;对影像进行特征判断，评价图像质量，决定是否需要进行影像增强等预处理.这个过程主要是一个目视查看的过程,为后面样本的选择打下基础。

启动ENVI5。

1，打开待分类数据：can_tmr。

img。

以R：TM Band 5，G: TM Band 4，B：TM Band 3波段组合显示。

通过目视可分辨六类地物：林地、草地/灌木、耕地、裸地、沙地、其他六类。

第二步:样本选择（1）在图层管理器Layer Manager中,can_tmr.img图层上右键，选择"New Region Of Interest",打开Region of Interest （ROI) Tool面板，下面学习利用选择样本。

1）在Region of Interest （ROI) Tool面板上,设置以下参数：ROI Name：林地ROI Color：2）默认ROIs绘制类型为多边形，在影像上辨别林地区域并单击鼠标左键开始绘制多边形样本，一个多边形绘制结束后，双击鼠标左键或者点击鼠标右键,选择Complete and Accept Polygon,完成一个多边形样本的选择；3）同样方法,在图像别的区域绘制其他样本，样本尽量均匀分布在整个图像上；4）这样就为林地选好了训练样本.注：1、如果要对某个样本进行编辑，可将鼠标移到样本上点击右键，选择Edit record是修改样本，点击Delete record是删除样本。

遥感图像分类——监督分类地质系09资源勘查0910105025殷祥2012-5-19遥感图像分类——监督分类一、实验目的掌握在ERDAS中进行监督分类的操作方法；掌握对分类进行精度评估的方法。

二、实验内容1.定义分类模板（1）显示需要进行分类的图像。

在ERDAS中打开一个文件名为or_196560080.tif，在选择时，需要将进行操作，即将其勾上。

（2）打开模板编辑器并调整显示字段。

在ERDAS中，点击C1assifier/Signature Editor菜单项，出现Signature Editor对话框。

在其对话框下单击view中的column，在弹出的对话框中先将其全部选中，然后按住shift，拉住3,4,5行，如图所示，选好后点击apple，之后关闭，于是signature editor中的属性栏就少了之前的三个选项。

（3）获取分类模板信息利用AOI工具选择训练样区，将AOI区域加载到Signature分类模板中。

并定义该训练样区所代表的分类类别的名称（Signature Name）和该类别在分类后图像中的颜色（Color）。

重复上述操作过程以多选择几个区域AOI，并将其作为新的模板加入到Signature Editor当中，同时确定各类的名字及颜色。

如果对同一个专题类型（如水体）采集了多个AOI并分别生成了模板，可以将这些模板合并，以便该分类模板具多区域的综合特性。

具体是将AOI中的tools打开，用进行选择区，选中后，点击Signature Editor中的，多选择几处相同的物象，都进行相同的操作，接着将添加的相同物象进行合并，将前添加的选择，使用，接着，将之前的添加删除，即将他们选中，右击，在弹出的快捷菜单中选择delete selection，然后对合并项进行必要的编辑。

编辑完成之后的表如下图（4）保存分类模版信息。

点击File –save，保存文件到自己的文件夹下，名为jdfl.sig2.评价分类模板在对遥感影像做全面分类之前，对所选的训练区样本是否典型以及由训练区样本所建立起来的判别函数是否有效等问题并无足够的把握。

实验九遥感图像处理监督分类————————————————————————————————作者：————————————————————————————————日期：实验九监督分类监督分类是基于分类模板来进行的，1．定义分类模板(1)显示需要分类的图像打开germtm。

img，注意打开之前要把这副图的raster options → layers to colors 设置为：red （4), green (5）， blue (3）。

（2)打开分类模板编辑器Classifier → signature editor →打开signature editor对话框，就是分类模板编辑器。

（3）调整分类属性字段signature editor对话框中的分类属性表中有很多字段，为了突出作用比较大的字段,需要进行必要的调整。

因此，在signature editor对话框的菜单条:view → columns →打开view signature columns对话框选中所有字段（左键点住第一个字段往下拖,所有字段呈黄色），然后按住键盘上shift 键的同时，分别点击red， green, blue ，呈白色，点击apply,这时属性表中就没有这三个字段的列了.Close。

（4)获取分类模板信息就是应用AOI绘图工具在原始图像上获取.在显示原图像的视窗中点击工具栏图标,打开工具面板。

下面的操作将要在工具面板,图像视窗和signature editor对话框中交替进行。

a。

工具面板中点击第二行第一个图标，进入多边形AOI绘制状态。

b。

在图像视窗中选择黑色区域，绘制一个多边形AOIc.在signature editor对话框中，点击第三个图标（加号带箭头），即创建新的分类模板，这时就把选择的这个AOI多边形加载到了signature editor对话框的属性表中。

d。

在图像视窗中选择另一个黑色区域，再绘制一个多边形AOIe. 同样在signature editor对话框中,点击第三个图标（加号带箭头)，这时又把选择的这个AOI多边形加载到了signature editor对话框的属性表中.f.重复上面c和d步，把你认为颜色相近的多个黑色区域绘制若干个多边形AOI,加载到属性表中。
