65燃煤锅炉烟气超低排放技术研究文_张莹莹 山西晋城无烟煤矿业集团有限责任公司资源环境管理局摘要：对循环流化床锅炉实现超低排放改造的除尘技术进行综合分析比较，并分析了超低排放改造的投资和运行成本，从而提出了循环流化床锅炉实现超低排放的技术路线，为循环硫化床锅炉实施超低排放改造提供参考。
关键词：燃煤锅炉烟气；超低排放；技术改造Research on Ultra Low Emission Technology of Coal Fired Boiler Flue GasZHANG Ying-ying[ Abstract ] The dust removal technology of CFB boiler to achieve ultra-low emission is analyzed and compared, and the investment and operation cost of ultra-low emission transformation are analyzed, and the technical route of realizing ultra-low emission of circulating fluidized bed boiler is proposed, which provides reference for the implementation of ultra-low emission transformation of circulating fluidized bed boiler.[ Key words ] coal fired boiler flue gas; ultra low emission; technical transformation针对某公司2×480t/h超高压循环流化床锅炉进行烟气超低排放技术改造，在原有脱硫塔内部增加烟气托盘和高效管束除雾器，使烟气与脱硫剂充分混合并利用离心力在高效管束除雾器内分离粉尘和水滴，进一步降低烟气中的SO2和粉尘浓度，使之满足超低排放标准。
除雾器百科名片除雾器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。
目录简介除雾器系统由除雾器本体及冲洗系统组成。
具体为二级除雾器本体、冲洗水管道、喷嘴、支撑架、支撑梁及相关连接、固定、密封件等组成。
除雾器国家标准：HG/T21618-1998是替代在原工部标准（HG5-1404-81、HG5-1405-81、HG5-1406-81）的基础上，结合除雾器实际使用经验及引进装置中的先进技术修定而成，将愿三个标准合并为一个标准，只分上装式、下装式。
型号规格：上装式、下装式，DG200-DG6400及各种非标除雾器。
用途除雾器用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置除雾器。
可有效去除3--5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。
所以除雾器主要用于气液分离。
亦可为空气过滤器用于气体分离。
此外，丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。

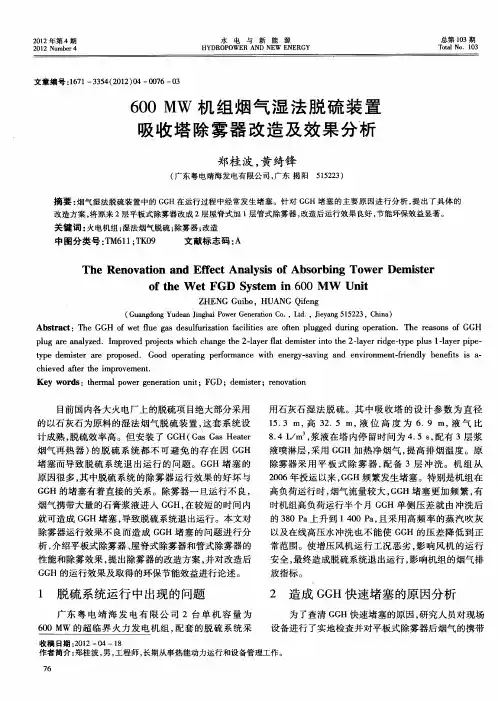

湿法脱硫，吸收塔在运行过程中，易产生粒径为10--60微米的“雾”，“雾” 不仅含有水分，它还溶有硫酸、硫酸盐、SO2等。
如不妥善解决，任何进入烟囱的“雾”，（脱硫系统三维仿真图）实际就是把SO2排放到大气中，同时也造成风机、热交换器及烟道的玷污和严重腐蚀。
因此，湿法脱硫工艺上对吸收设备提出除雾的要求，被净化的气体在离开吸收塔之前要除雾。
除雾器是FGD系统中的关键设备，其性能直接影响到湿法FGD系统能否连续可靠运行。
除雾器故障不仅会造成脱硫系统的停运，甚至可能导致整个机组（系统停机）。
除雾器的布置形式最常见的有平板式布置和屋顶式布置。
结构除雾器除雾器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。
麻石水膜除尘器该系统采用双碱法脱硫用石灰和少量钠碱作为脱硫剂。
项目实施后脱硫效率达到80除尘效率99。
烟尘排放浓度小于100毫克/小时二氧化硫排放浓度小于200毫克/小时。
对现有麻石水膜除尘器内部进行改造将原除尘器的进气麻石水平烟道部分拆除加装MT型脱硫器采用内插入梭型喷嘴系统与外层喷嘴系统形成多文丘里通道液体对喷无死角结构使烟气与吸收液充分混合。
雾化喷嘴采用模块组合形式拆卸方便耐腐蚀不结垢防冲刷强化传热传质增强脱硫效率。
在原麻石水膜除尘器溢水槽下部安装MB型布液器保证主塔内壁形成均匀连续的液膜。
在主塔外部打孔安装将喷嘴插入脱硫塔内此种结构能够有效地提高塔内壁水膜均匀性对运行时间较长的麻石水膜除尘器性能改善更为明显。
并具有拆卸方便操作简单检修不影响运行的特点不破坏除尘器的主体结构节省改造费用。
双简式麻石水膜除尘器产品说明MSZ-Ⅱ型除尘器是由文丘里管和MSZ-Ⅰ型除尘器组成的其集中了文丘里管高的捕尘效率和MSZ-Ⅰ型除尘器特点同时能充分利用烟尘中的碱性物质和外配少量碱性剂来保证烟气中的二氧化硫排放量是目前理想的湿法脱硫除尘器产品特点: ★脱硫效率达70以上★成本较其它脱硫除尘器降低15以上HNPSC喷淋式水膜除尘器适用范围燃煤锅炉脱硫除尘主要技术内容一、基本原理烟气通过切向入口进入内脱硫除尘室在离心力的作用下旋转向下运动尘粒被甩向周边的同时与内喷淋装置喷出的水雾相遇尘粒随水膜向下流至水封槽完成一级脱硫除尘经一级净化后的烟气由内脱硫除尘室下部的导流板向外脱硫除尘室运动时冲击水封槽的水面产生的雾滴与烟气再次相遇接触凝聚后完成了二级脱除尘外喷淋装置喷出的水雾在外脱硫除尘室内壁形成自上而下流动的均匀水膜与该室内上升的烟气再次相遇完成了三级脱硫除尘净化后排入烟囱。
二、技术关键HNPSC系列内外喷淋式水膜脱硫除尘器主要采用内外筒结构使烟气在设备内的停留时间增加一倍它的筒壁呈倒锥形所以水膜形成稳定。
同时采用了较低的筒体上升速度这样可减少烟气携带的水滴水封槽处配有冲灰管使捕集的尘粒能畅通派出水气分离稳定避免了引风机带水。
杭州博尔环保科技有限公司
除尘：是指从气溶胶中去除有害无用的物体或者液体颗粒物的技术。
一、除尘装置的性能及评价指标：
1、除尘装置的气体处理量；
2、除尘装置的效率及通过率；
3、除尘装置的压力损失；
4、装置的基建投资与运行管理费用；
5、装置的使用寿命；
6、装置的占地面积或占用空间体积的大小。
二、除尘器的选择原则：
1必须满足国家或地方规定的排放标准；
2除尘效果好；
3无二次污染；
4成本低。
三、除尘器的分类
博尔环保，专注VOCs防治领域十五年
博尔环保，专注VOCs防治领域十五年
博尔环保，专注VOCs防治领域十五年
博尔环保，专注VOCs防治领域十五年
博尔环保，专注VOCs防治领域十五年
杭州博尔环保科技有限公司
我公司承接过多种行业工厂的粉尘治理项目，凭借着丰富的治理技术和经验，可为企业大大改善了车间的生产环境、创造了极大的经济效益和环境效益。
根据提供客户需求或现场情况，可进行设计、定制非标产品。
更多详情请拨打联系电话或登录杭州博尔环保科技有限公司官网
/咨询。
博尔环保，专注VOCs防治领域十五年。

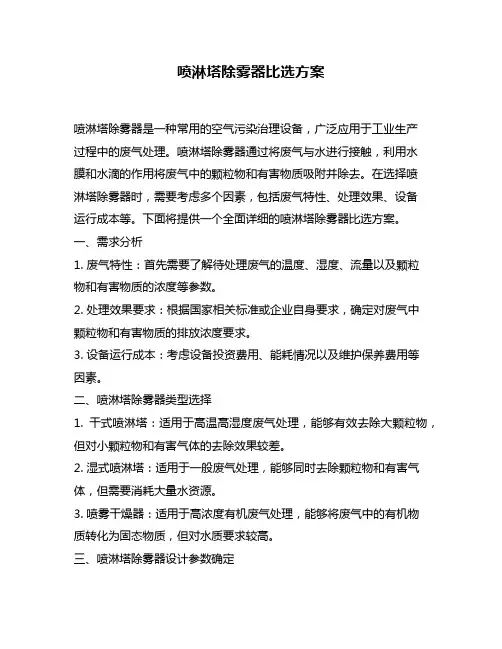

喷淋塔除雾器比选方案喷淋塔除雾器是一种常用的空气污染治理设备，广泛应用于工业生产过程中的废气处理。
