【衡水初中】人教版九年级物理知识导学 欧姆定律巩固练习 .doc

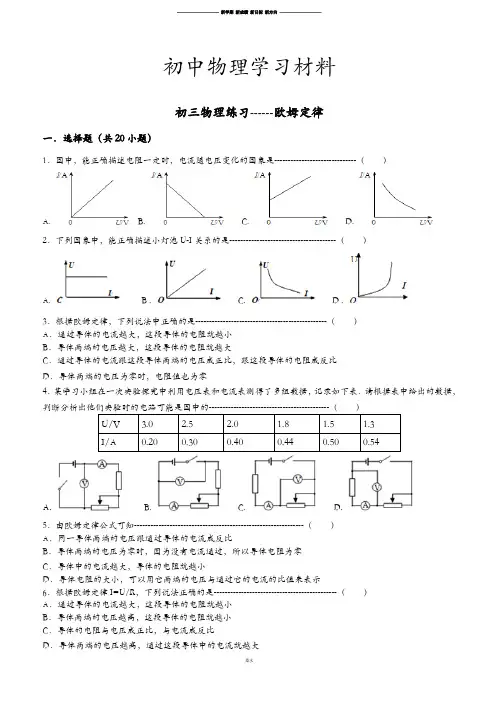

初中物理学习材料初三物理练习------欧姆定律一．选择题（共20小题）1．图中，能正确描述电阻一定时，电流随电压变化的图象是------------------------------（）A. B. C. D.2．下列图象中，能正确描述小灯泡U-I关系的是---------------------------------------（）A. B . C. D .3．根据欧姆定律，下列说法中正确的是------------------------------------------------（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零4．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的--------------------------------------------（）U/V 3.0 2.5 2.0 1.8 1.5 1.3I/A 0.20 0.30 0.40 0.44 0.50 0.54A. B. C. D.5．由欧姆定律公式可知--------------------------------------------------------------（）B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示6．根据欧姆定律I=U/R，下列说法正确的是---------------------------------------------（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大7．欧姆定律表明--------------------------------------------------------------------（）A．导体电阻大小是由电流和电压决定的B．导体两端的电压跟电流成正比，跟电阻成反比C．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D．导体电阻大小跟电压成正比，跟电流成反比8．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的（）A．阻值为40ΩB．阻值为60ΩC．阻值为100ΩD．阻值为160Ω9．对于欧姆定律的理解，下列说法中正确的是------------------------------------------（）A．公式R=U/R表明：电阻与电压成正比，与电流成反比B．公式I=U/R表明：导体中的电流与导体两端的电压成正比C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D．公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定10．某导体中的电流与它两端电压的关系如图，下列说法正确的是-------------------------（）10题11题12题A．当导体两端的电压为0时，电阻为0 B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A 11．小明在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是--------------------------------------------------（）A．当在导体乙的两端上加1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻12．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是--------------------------（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．将电池个数增加13．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是---------（）13题14题15题A．电源电压3V太高B．滑动变阻器阻值太小C．20Ω的阻值太小D．控制的电压1.5V太高14．一位同学用如图所示的电路探究“电流与电阻的关系”．电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数应该是----------（ ）A ．0.2B ．0.17C ．0.15D ．0.1315．在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A 、B 间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是----------------------------------------------------（ ） B ．观察电流表，向右移动滑片，读取电压数据 C ．观察电压表，向左移动滑片，读取电流数据 D ．观察电流表，向左移动滑片，读取电压数据16．一个导体，当两端的电压为1.5V 时，通过导体的电流为O.3A ，若流过导体的电流增加O.3A 时，导体两端的电压和导体此时的电阻分别为---------------------------------------------------（ ） A ．1.5 V 2.5Ω B ．1.5 V 10Ω C ．3 V 5Ω D ．3 V 10Ω17．在研究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V ，滑动变阻器上标有“10Ω 1.5A ”字样．在a 、b 两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P ，使电压表示数为2.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 问时，电压表示数始终无法达到2.5V ，其原因可能是-----------------------------------------------------------------------------------（ ）17题 18题 19题A ．20Ω的电阻阻值太大B ．电源电压4.5V 太低C ．滑动变阻器的最大阻值太大D ．控制电压为2.5V 太高18．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A 、B 间接入5Ω的定值电阻R ，移动滑片P ，使电压表示数为2V ，读出电流表示数．接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V ．但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V ．对此现象，下列分析正确的是----------------------------------------（ ） A ．15Ω电阻太小，换一个更大的定值电阻，继续实验B ．将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象C ．将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验D ．在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V ，继续实验19．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是----------（ ） A ．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小 B ．实验中，更换大阻值的电阻后，滑片应向a 端移动 C ．进行多次实验的目的是为了得出科学的结论R/Ω 10 20 30 40 50 I/A0.60.3 0.20.12D．实验得出的结论是：电压一定时，电流与电阻成反比20．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？----------------------------------------------------------------（）A．“10Ω1A”B．“15Ω15A”C．“20Ω2A”D．“50Ω2A”二．解答题（共6小题）21．用如图所示电路探究“电流与电压、电阻的关系”实验中：（1）闭合开关前，滑动变阻器应处于（选填“A”或“B”）端；（2）实验中，所测的数据如表一所示，由表一数据可得：在一定时，导体中的电流与导体两端的电压成比；表一R=10Ω电压/V 1.5 2 2.5电流/A 0.15 0.2 0.25（3）探究“电流与电阻的关系”，所测的数据如表二所示：①依据表格和电路图分析，将电阻R由5Ω换成10Ω，闭合开关进行实验时，应向（选填“A”或“B”）端移动滑片P，使电压表的示数保持V不变；②根据表二数据可得：在一定时，导体中的电流与导体的电阻成比．22．探究导体中的电流与导体两端电压的关系（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将（选填“变大”、“不变”或“变小”）．（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为V．实验次数 1 2 3 4 5电压U/V 1.0 1.5 2.0 3.0表二U=2V电阻/Ω 5 10 20电流/A 0.4 0.2 0.1电流I/A 0.2 0.3 0.4 0.5 0.6（4）根据表中数据，在丙图中描出电流与电压的关系图线．23．图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5V，滑动变阻器规格为“20Ω1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω．（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为V，并记录电流表的示数．（3）该同学还想多测几组数据，但他不能选用的定值电阻是．24．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个，“15Ω1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出U-I图象，由此得出的实验结论是：．实验次数 1 2 3 4 5电压U/V 0.5 1.0 1.5 2.0 2.5电流I/A 0.1 0.2 0.3 0.4 0.5（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V ，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5V ，经检查，电路连接无误，各元件均完好，请你找出一种可能的原因 ．25．小华利用下列器材探究电流与电阻的关系．实验器材：电源（4.5V ）、电流表、电压表、三个定值电阻（R 1=5Ω、R 2=15Ω，R 3=25Ω）．滑动变阻器标有“30Ω 1A ”字样（1）用笔画线代替导线完成图甲的实物连接．（2）连接电路时，开关应处于 状态，闭合开关，小华发现电流表无示数，电压表有示数．原因可能是电阻R （断路/短路）．（3）实验中，小华控制R 两端的电压不变，示数如乙图所示，读数为 V ．（4）小华读出R 1接入电路时的电流后，断开开关，将R 1换成R 2后．接下來她应该进行的操作是 ．26．如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V 的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A ”的滑动变阻器一个，导线若干．（1）探究电流与电压的关系时，所测得的几组电流、电压值如表1所示，在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为 A ，根据表1数据可得到结论： ． 表1：实验次数 1 2 3 电压U/V 1.0 1.5 2.0 电流I/A0.20.4（2）探究电流与电阻的关系时，所测得的几组电流、电压值如表2所示：表2：实验次数 1 2 3 电阻R/Ω 5 10 15 电流I/A0.60.30.24②纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成A．将电压表的量程换为0～15V B．换成电压为12V的电源C．更换最大阻值大于或等于30Ω的滑动变阻器D．可将定值电阻两端的电压调为1.5V．初中数学试卷灿若寒星制作。

第十七章《欧姆定律》单元基础巩固与培优必刷达标卷（考试时间：80分钟试卷满分：100分）一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。

1．根据欧姆定律可以导出公式UR=，下列说法正确的是（ ）IA．当通过导体的电流为零时，电阻也为零B．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍C．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一D．导体的电阻是导体本身的一种性质，与导体两端的电压和导体的电流无关【答案】D【详解】电阻是导体的属性，由材料、长度、粗细决定，有时还要考虑温度的变化，但电阻大小与电压和电流大小无关，所以电路中的电压和电流变大或变小，电阻大小不变，故ABC错误，D正确。

故选D。

2．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表A示数变大，电压表V示数不变D．电流表A示数变小，电压表V示数不变3．下列各图，不能测出电阻R x 的阻值的是（电阻R 0已知）（ ）A ．B ．C ．D ．4．如图所示的电路中，电源电压保持不变，R 为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B 端向A 端移动的过程中（ ）A ．电流表的示数变大， 电压表的示数变大B ．电流表的示数变小， 电压表的示数变小C ．电流表的示数变小， 电压表的示数变大D ．电流表的示数变大， 电压表的示数变小【答案】D【详解】由图可知，开关闭合，定值电阻R 和滑动变阻器串联，电压表测量滑动变阻器两端的电压。

将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。

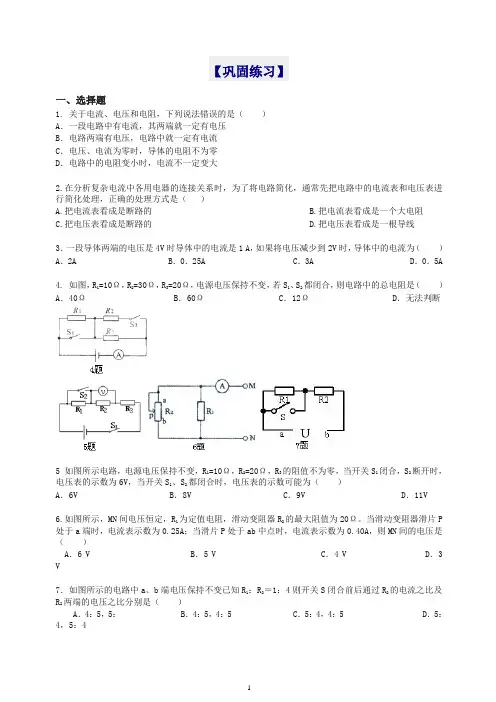

【巩固练习】一、选择题1. 关于电流、电压和电阻，下列说法错误的是（）A．一段电路中有电流，其两端就一定有电压B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻不为零D．电路中的电阻变小时，电流不一定变大2.在分析复杂电流中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，正确的处理方式是（）A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线3．一段导体两端的电压是4V时导体中的电流是1 A，如果将电压减少到2V时，导体中的电流为（）A．2A B．0．25A C．3A D．0．5A4. 如图，R1=10Ω，R2=30Ω，R3=20Ω，电源电压保持不变，若S1、S2都闭合，则电路中的总电阻是（）A．40Ω B．60Ω C．12Ω D．无法判断5 如图所示电路，电源电压保持不变，R1=10Ω，R2=20Ω，R3的阻值不为零，当开关S1闭合，S2断开时，电压表的示数为6V，当开关S1、S2都闭合时，电压表的示数可能为（）A．6V B．8V C．9V D．11V6.如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。

当滑动变阻器滑片P 处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A．6 V B．5 V C．4 V D．3 V7．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（）A．4：5，5： B．4：5，4：5 C．5：4，4：5 D．5：4，5：48．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低 B．电路中的电流增大，油箱油面降低C．电路中的电流增大，油箱油面升高 D．电路中的电流减小，油箱油面升高9.如图所示滑动变阻器的最大阻值为200Ω，电阻R2为300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片由a端到b端，电压表示数的变化是（）A. 6V～0VB.3.6V～6VC.6V～3.6VD. 6V～2.4V10．如图所示的电路中R1＝2Ω现将R1换成4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片P 应该（）A．向a端滑动B．向b端滑动 C．保持原位不动 D．不可能使电压表示数不变11．如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表A1、A2的示数分别为I1、I2则下列关系中正确的是（）A．U1＝U2，I1＞I2B．U1＝U2，I1＜I2 C．U1=U2，I1＝I2 D．U1<U2，I1＝I213．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表。

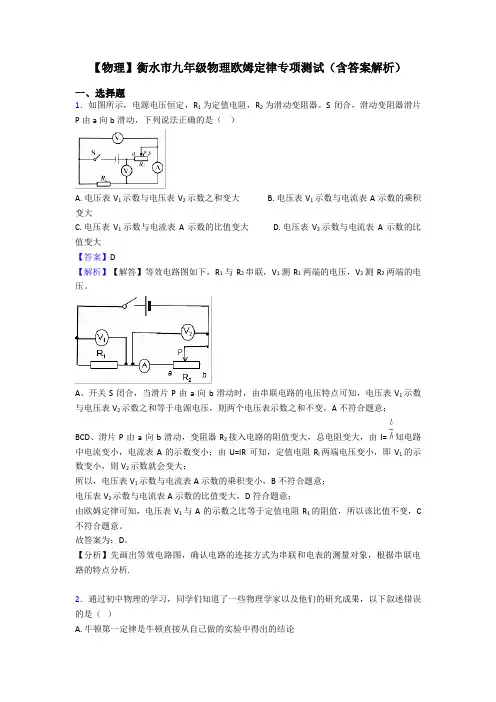

【物理】衡水市九年级物理欧姆定律专项测试（含答案解析）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（）A. 牛顿第一定律是牛顿直接从自己做的实验中得出的结论B. 欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C. 焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D. 奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象【答案】A【解析】【解答】解：A、“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态”牛顿第一定律．由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证．故A错误；B、欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得出的．故B正确；C、焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故C正确；D、奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．故D正确．故选A．【分析】（1）牛顿第一定律是在实验的基础上经过科学的论证而得出的．不能用实验直接验证，但经受了实践的检验，是大家公认的力学基本定律之一．（2）欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究；（3）焦耳得出了焦耳定律．（4）奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
