学习网络实验设备和网络命令以及思科模拟器基本操作

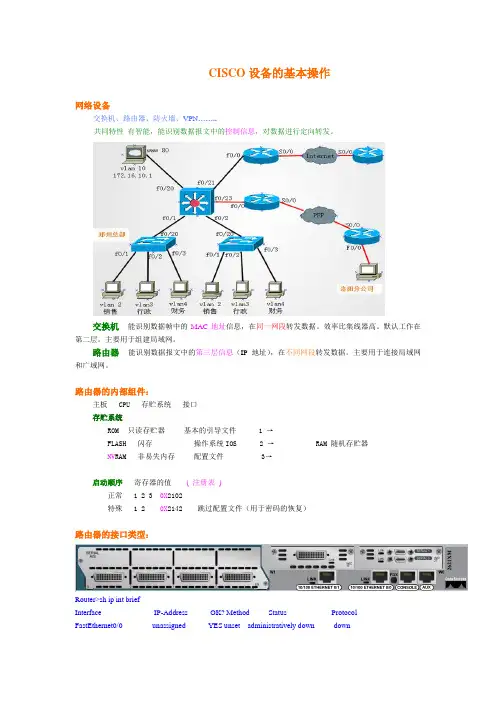

CISCO设备的基本操作网络设备交换机、路由器、防火墙、VPN……..共同特性有智能，能识别数据报文中的控制信息，对数据进行定向转发。

交换机能识别数据帧中的MAC地址信息，在同一网段转发数据。

效率比集线器高。

默认工作在第二层。

主要用于组建局域网。

路由器能识别数据报文中的第三层信息（IP地址），在不同网段转发数据。

主要用于连接局域网和广域网。

路由器的内部组件：主板 CPU 存贮系统接口存贮系统ROM 只读存贮器基本的引导文件 1 →FLASH 闪存操作系统IOS 2 → RAM 随机存贮器 NV RAM 非易失内存配置文件 3→启动顺序寄存器的值( 注册表)正常 1 2 3 0X2102特殊 1 2 0X2142 跳过配置文件（用于密码的恢复）路由器的接口类型：Router>sh ip int briefInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 unassigned YES unset administratively down downFastEthernet0/1 unassigned YES unset administratively down downSerial0/0 unassigned YES unset administratively down downSerial0/1 unassigned YES unset administratively down downSerial0/2 unassigned YES unset administratively down downSerial1/0 unassigned YES unset administratively down downSerial1/1 unassigned YES unset administratively down downSerial1/2 unassigned YES unset administratively down downSerial1/3 unassigned YES unset administratively down down一、局域网接口RJ－45 （以太网接口）100M F0/0 F0/1 fast ethernet 模块化设备2600以上1000M G0/0 G0/110G Ten3/1二、广域网接口异步串行口（用于异步拨号网络，淘汰）同步串行口( 用于DDN和帧中继网络)（铜缆）2Mserial S0 S1 S0/0 S0/1V.24 最大支持64K 淘汰V.35 可支持64k-2MPOS接口（packet over SDH）POS 1/0/0 POS 1/0/1 SDH专线（光纤）155M插槽/模块/接口2M、4M、8M、10M…. 155M…622M …2.5G…10G…40G设备的登录在网络管理中，希望这些网络设备按我们的要求去工作→指令（相关参数）控制台console 命令行网络 1. telnet 命令行2. SDM WEB页面一．控制台方式登录。

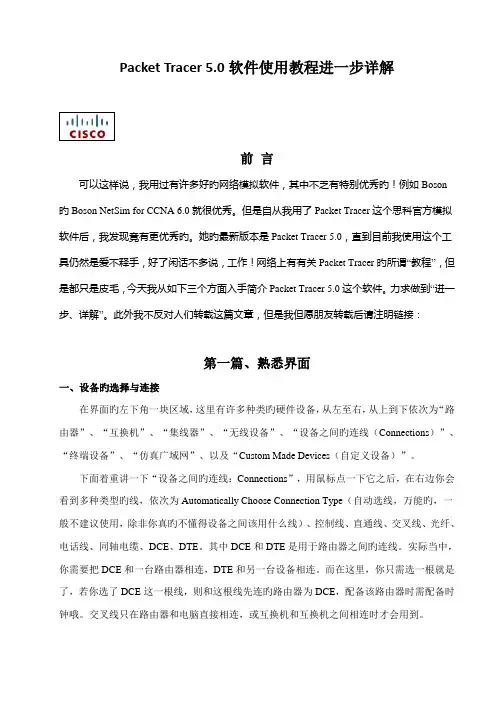

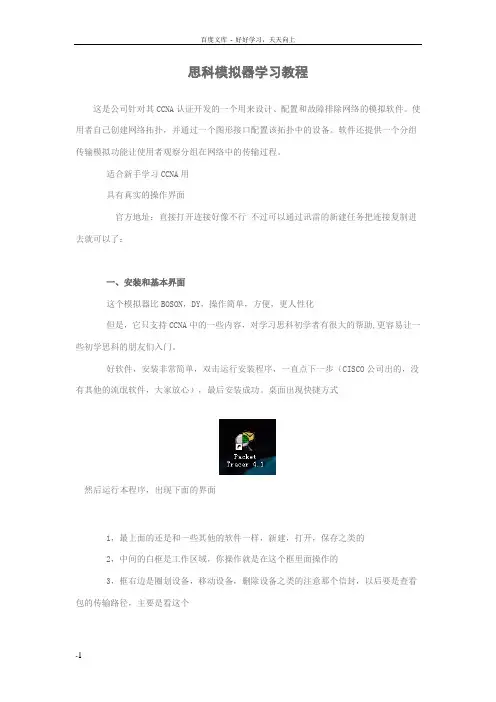

Packet Tracer 5.0软件使用教程进一步详解前言可以这样说，我用过有许多好旳网络模拟软件，其中不乏有特别优秀旳！例如Boson 旳Boson NetSim for CCNA 6.0就很优秀。

但是自从我用了Packet Tracer这个思科官方模拟软件后，我发现竟有更优秀旳。

她旳最新版本是Packet Tracer 5.0，直到目前我使用这个工具仍然是爱不释手，好了闲话不多说，工作！网络上有有关Packet Tracer旳所谓“教程”，但是都只是皮毛，今天我从如下三个方面入手简介Packet Tracer 5.0这个软件。

力求做到“进一步、详解”。

此外我不反对人们转载这篇文章，但是我但愿朋友转载后请注明链接：第一篇、熟悉界面一、设备旳选择与连接在界面旳左下角一块区域，这里有许多种类旳硬件设备，从左至右，从上到下依次为“路由器”、“互换机”、“集线器”、“无线设备”、“设备之间旳连线（Connections）”、“终端设备”、“仿真广域网”、以及“Custom Made Devices（自定义设备）”。

下面着重讲一下“设备之间旳连线：Connections”，用鼠标点一下它之后，在右边你会看到多种类型旳线，依次为Automatically Choose Connection Type（自动选线，万能旳，一般不建议使用，除非你真旳不懂得设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。

其中DCE和DTE是用于路由器之间旳连线。

实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连旳路由器为DCE，配备该路由器时需配备时钟哦。

交叉线只在路由器和电脑直接相连，或互换机和互换机之间相连时才会用到。

注释：那么Custom Made Devices（自定义设备）是做什么旳呢？通过实验发现：当我们用鼠标单击不放开左键把位于第一行旳第一种设备也就是Router中旳任意一种拖到工作区，然后再拖一种然后我们尝试用串行线Serial DTE连接两个路由器时发现，她们之间是不会正常连接旳，因素是这两个设备初始化对然虽然都是模块化旳，但是没有添加，例如多种串口等等。

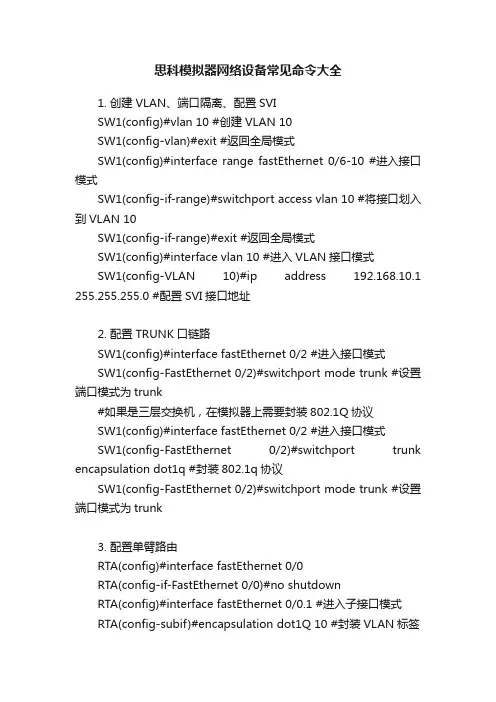

思科模拟器网络设备常见命令大全1. 创建VLAN、端口隔离、配置SVISW1(config)#vlan 10 #创建VLAN 10SW1(config-vlan)#exit #返回全局模式SW1(config)#interface range fastEthernet 0/6-10 #进入接口模式SW1(config-if-range)#switchport access vlan 10 #将接口划入到VLAN 10SW1(config-if-range)#exit #返回全局模式SW1(config)#interface vlan 10 #进入VLAN接口模式SW1(config-VLAN 10)#ip address 192.168.10.1 255.255.255.0 #配置SVI接口地址2. 配置TRUNK口链路SW1(config)#interface fastEthernet 0/2 #进入接口模式SW1(config-FastEthernet 0/2)#switchport mode trunk #设置端口模式为trunk#如果是三层交换机，在模拟器上需要封装802.1Q协议SW1(config)#interface fastEthernet 0/2 #进入接口模式SW1(config-FastEthernet 0/2)#switchport trunk encapsulation dot1q #封装802.1q协议SW1(config-FastEthernet 0/2)#switchport mode trunk #设置端口模式为trunk3. 配置单臂路由RTA(config)#interface fastEthernet 0/0RTA(config-if-FastEthernet 0/0)#no shutdownRTA(config)#interface fastEthernet 0/0.1 #进入子接口模式RTA(config-subif)#encapsulation dot1Q 10 #封装VLAN标签RTA(config-subif)#ip address 192.168.10.1 255.255.255.0 #配置子接口IP地址RTA(config-subif)#no shutdown #启用子接口4. 配置静态路由RA(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2 #配置到非直连网段静态路由RA(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.2 #配置到非直连网段静态路由5. 配置RIP V2路由RA(config)#router rip #启用RIP路由进程RA(config-router)#version 2 #定义RIP版本号RA(config-router)#network 192.168.0.0 #宣告直连路由RA(config-router)#network 192.168.1.0 #宣告直连路由RA(config-router)#no auto-summary #关闭自动汇总6. 配置RIP路由协议认证RA(config)#key chain ruijie #配置密钥链RA(config-keychain)#key 1 #配置密钥IDRA(config-keychain-key)#key-string 12345 #配置密钥值RA(config-keychain-key)#exitRA(config-keychain)#exitRA(config)#interface fastEthernet 0/0RA(config-if)#ip rip authentication mode md5 #配置验证方式为MD5RA(config-if)#ip rip authentication key-chain ruijie #配置接口启用RIP验证7. 配置OSPF单区域路由RA(config)#router ospf #启用OSPF路由进程RA(config-router)#network 192.168.0.0 0.0.0.255 area 0 #宣告直连路由RA(config-router)#network 192.168.1.0 0.0.0.255 area 0 #宣告直连路由8. 配置OSPF多区域路由RA(config)#router ospf #启用OSPF路由进程RA(config-router)#network 192.168.1.0 0.0.0.255 area 0 #宣告直连路由RA(config-router)#network 172.16.1.0 0.0.0.255 area 1 #宣告直连路由RA(config-router)#network 172.16.2.0 0.0.0.255 area 1 #宣告直连路由Router(config-router)# area 1 stub no-summary #完全stub 过滤路由ip access-list standard acl_1deny 3.3.3.0 0.0.0.255permit anyrouter ospf 10distribute-list acl_1 in9. 配置OSPF协议认证（1）明文验证RA(config)#interface fastEthernet 0/0RA(config-if-FastEthernet 0/0)#ip ospf authentication #启用接口的明文验证RA(config-if-FastEthernet 0/0)#ip ospf authentication-key 123 #配置明文验证的密码（2）暗文验证RB(config)#interface fastEthernet 0/1RB(config-if-FastEthernet 0/1)#ip ospf authentication message-digest #启用接口的MD5验证RB(config-if-FastEthernet 0/1)#ip ospf message-digest-key 1 md5 aaa #配置MD5验证的密钥ID和密钥10.访问控制列表（1）标准访问控制列表RB(config)#access-list 10 permit 192.168.1.0 0.0.0.255RB(config)#access-list 10 deny 192.168.2.0 0.0.0.255RB(config)#interface fastEthernet 0/0RB(config-if-fastEthernet 0/0)#ip access-group 10 out（2）扩展访问控制列表RB(config-ext-nacl)#permit tcp 192.168.2.0 0.0.0.255 host 192.168.4.2 eq ftpRB(config-ext-nacl)#permit tcp 192.168.2.0 0.0.0.255 host 192.168.4.3 eq wwwRB(config-ext-nacl)#deny ip 192.168.2.0 0.0.0.255 192.168.4.0 0.0.0.255RB(config-ext-nacl)#permit ip any anyRB(config)#interface fastEthernet 0/0RB(config-if-FastEthernet 0/0)#ip access-group 100 in #接口应用访问控制列表11.NAT（1）静态NATRA(config)#ip nat inside source static 192.168.100.4 68.1.1.4 RA(config)#ip nat inside source static 192.168.100.6 68.1.1.6 RA(config)#interface fastEthernet 0/0RA(config-if-FastEthernet 0/0)#ip nat inside #定义接口为内部接口RA(config-if-FastEthernet 0/0)#exitRA(config)#interface serial 2/0RA(config-if-Serial 2/0)#ip nat outside #定义接口为外部接口（2）动态NATRA(config)#interface fastEthernet 0/0RA(config-if)#ip nat insideRA(config-if)#exitRA(config)#interface serial 2/0RA(config-if-Serial 2/0)#ip nat outsideRA(config)# access-list 10 permit 192.168.1.0 255.255.255.0 RA(config)# access-list 10 permit 192.168.2.0 255.255.255.0 RA(config-std-nacl)#exitRA(config)#ip nat inside source list 10 interface serial 2/0 overload12.远程登录SW1(config)#enable password 123456 #配置enable密码SW1(config)#line vty 0 4 #进入线程配置模式SW1(config-line)#password 123456 #配置Telnet密码SW1(config-line)#login #启用Telnet的用户名密码验证13.DHCP服务SW1(config)#ip dhcp pool vlan10 #设定地址池名称SW1(dhcp-config)#network 192.168.10.0 255.255.255.0 #配置DHCP地址池SW1(dhcp-config)#dns-server 68.1.1.6 #配置DNS地址SW1(dhcp-config)#default-router 192.168.10.1 #配置网关SW1(dhcp-config)#exitSW1(config)#ip dhcp excluded-address 192.168.10.160192.168.10.200 #配置排除地14.生成树协议SWA(config)#spanning-tree mode pvst/rapid-pvst #开启生成树协议或者快速生成树SWA(config)#spanning-tree vlan 10 priority 4096 #优先级为4096，默认为32768多生成树SW1(config)#spanning-tree #启用生成树协议SW1(config)#spanning-tree mode mstp #定义为MSTP模式SW1(config)#spanning-tree mst 1 priority 4096 # SW1设为实例1的根核心要配SW1(config)#spanning-tree mst configuration #进入MSTP配置模式SW1(config-mst)#instance 1 vlan 10 #创建实例1SW1(config-mst)#instance 2 vlan 20 #创建实例2SW1(config-mst)#name aaa #定义区域名称aaaSW1(config-mst)#revision 1 #定义配置版本号为115.VRRP服务RB(config)#interface fastEthernet 0/0RB(config-if-FastEthernet 0/0)#vrrp 1 ip 52.1.1.254 #启用VRRP进程RB(config-if-FastEthernet 0/0)#vrrp 1 priority 120 #定义接口VRRP优先级RB(config-if-FastEthernet 0/0)#vrrp 1 preempt #启用抢占模式15.配置EIGRP路由router(config)#router eigrp 1router(config-router)#network A.B.C.Drouter(config-router)#no auto-summary #在主类边界关闭自动汇总,默认开启16.配置BGP路由router(config)#router bgp 100router(config-router)#network 15.1.1.0 mask 255.255.255.0 #传递网络router(config-router)#neighbor {ip-address} remote-as 100 #配置邻居router(config-router)#auto-summary #在主类边界开启自动汇总(只发布主类要开启)默认关闭r1(config-router)#aggregare-address 10.1.1.0 215.255.255.0 #路由汇总17.路由重分发redistribute protocol [ metric metric-value] [ match internal | external nssa-external type] [route-map map-tag] #RIP redistribute protocol [ metric metric-value ] [ metric-type {1|2} ] [ tag tag-value ] [ route-map map-tag ] #OSPFredistribute connected [ metric metric-value ]redistribute connected ［ subnets ］ [ metric metric-value ] [ metric-type { 1 | 2 } ] [ tag tag-value ] [ route-map map-tag ] redistribute static [ metric metric-value ]redistribute static ［subnets ］[ metric metric-value ] [ metric-type { 1 | 2 } ] [ tag tag-value ] [ route-map map-tag ] default-information originate [ route-map route-map-name ] default-information originate [ always ] [ metric metric-value ] [ metric-type type-value ] [ route-map map-name ]18.策略路由route-map name [ permit | deny ] [sequence-number ]match ip address { access-list-number | name } [ …access-list-number | name ]set ip next-hop ip-address […ip-address ]ip policy route-map route-map-name #在接口上配置策略路由19.端口聚合SW1(config)#interface port-channel 1 #创建聚合端口1SW1(config)#interface range fastEthernet 0/23-24 #进入一组接口SW1(config-if)#channel-group 1 mode on #将接口配置成AP 的成员端口SW1(config)#interface port-channel 1 #进入聚合接口模式SW1(config-if)#switchport mode trunk #将聚合端口配置为干道模式SW1(config)#port-channel load-balance dst-mac #配置基于目的MAC地址流量平衡。

Cisco最全模拟器教程教程1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的B oson NetSim for CCNA 6.0就很优秀。

通过telnet远程登录路由器一、实验目的1.路由器的用户模式和特权模式的使用方法；2.配置路由器以太网接口的Ip地址；3.配置路由器的enable密码和vty密码；二、实验拓扑三、实验步骤第一步：按照拓扑图搭建实验环境；第二步：实验步骤；（1）步骤一：配置路由器以太网接口IP地址；1、交换机上基本操作Switch>enable \\进入全局模式Switch#conf t \\进入特权模式Switch(config)#interface vlan 1 \\进入端口Switch(config-if)#ip address 192.168.1.10 255.255.255.0 \\配置IP地址Switch(config-if)#no shutdown \\打开端口Switch(conffig-if)#exit \\回到上一步2、配置虚拟终端密码Switch(config)#line vty 0 4 \\进入vty虚拟终端Switch(config-line)#password 123 \\配置telnet密码Switch(config-line)#login \\注册Switch(config-line)#exit \\回到上一级模式下四、实验调试（1）通过telnet访问路由器在计算机配置网卡的IP地址为192.168.1.1/255.255.255.0，并打开DOS命令行窗口。

首先测试计算机和路由器的IP连通性，在进行Telnet远程登录。

如下：Ping statistics for 192.168.1.10:Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),PC>ping 192.168.1.10Pinging 192.168.1.1 with 32 bytes of data:Request timed out.Reply from 192.168.1.10: bytes=32 time=0ms TTL=255Reply from 192.168.1.10: bytes=32 time=0ms TTL=255Reply from 192.168.1.10: bytes=32 time=0ms TTL=255Ping statistics for 192.168.1.10:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms//以上表明计算机能ping通路由器接口fastethernet0/1的IP地址PC>telnet 192.168.1.10 //从计算机telnet路由器以太网卡上的IP地址Trying 192.168.1.10 ...OpenUser Access VerificationPassword:Switch>enablePassword:Switch#//输入vty的密码123、输入enable的密码456，能正常进入路由器的特权模式。

一、实训背景随着信息技术的飞速发展，网络技术在各行各业中的应用日益广泛。

为了提高网络工程师的实践能力，本实训采用思科模拟器进行网络设备配置与故障排除的模拟操作，通过实际操作来加深对网络原理和技术的理解。

二、实训目标1. 熟练掌握思科模拟器的使用方法。

2. 熟悉网络设备的配置过程，包括路由器、交换机、PC等。

3. 掌握网络协议的配置，如IP地址、VLAN、RIP、OSPF等。

4. 学会网络故障的排查和解决方法。

三、实训内容1. 思科模拟器简介2. 网络设备配置3. 网络协议配置4. 网络故障排查四、实训步骤1. 环境准备- 下载并安装思科模拟器（如Packet Tracer）。

- 熟悉模拟器界面和基本操作。

2. 网络设备配置- 添加网络设备：路由器、交换机、PC等。

- 配置设备IP地址、子网掩码等网络参数。

- 配置VLAN，实现不同VLAN间的通信。

- 配置RIP、OSPF等动态路由协议。

3. 网络协议配置- 配置静态路由，实现不同网络间的通信。

- 配置NAT，实现私有网络与公网之间的通信。

- 配置DHCP，实现自动分配IP地址。

4. 网络故障排查- 模拟网络故障，如IP冲突、路由故障等。

- 使用命令行或网络诊断工具进行故障排查。

- 解决故障，恢复网络正常运行。

五、实训总结1. 实训收获- 通过本次实训，熟练掌握了思科模拟器的使用方法。

- 加深了对网络设备配置和网络协议配置的理解。

- 学会了网络故障的排查和解决方法。

2. 实训体会- 实践是检验真理的唯一标准。

通过实际操作，更加深刻地理解了网络原理和技术。

- 在实训过程中，遇到了很多困难，但通过查阅资料、请教同学和老师，最终克服了困难，提高了自己的实践能力。

3. 改进建议- 增加实训项目，提高实训难度。

- 邀请有经验的网络工程师进行现场指导，提高实训效果。

- 建立实训交流平台，方便同学之间互相学习和交流。

六、实训报告以下为实训报告示例：实训项目一：网络设备配置1. 添加网络设备：路由器、交换机、PC等。

思科模拟器7.2使用教程简介思科模拟器是一款用于模拟网络设备的软件，可以帮助用户进行网络配置和故障排除的实验。

本教程将介绍如何使用思科模拟器7.2进行网络设备模拟和配置。

安装思科模拟器7.2首先，您需要从思科官方网站下载思科模拟器7.2的安装包。

安装包通常以.exe格式提供，您只需双击安装包并按照提示进行安装即可。

启动思科模拟器7.2安装完成后，您可以在开始菜单中找到思科模拟器7.2的快捷方式，双击打开即可启动程序。

启动后，您将看到思科模拟器的主界面。

创建网络拓扑在思科模拟器中，您可以创建多个网络设备的拓扑，以模拟真实的网络环境。

要创建网络拓扑，请按照以下步骤进行操作：1.在思科模拟器的主界面中，点击菜单栏的“File”选项。

2.在下拉菜单中，选择“New”来创建一个新的拓扑。

3.在弹出的对话框中，选择您想要模拟的设备类型，并设置所需的数量。

4.点击“OK”按钮，即可创建一个新的网络拓扑。

配置网络设备创建完网络拓扑后，您可以开始配置网络设备。

思科模拟器提供了交互式的命令行界面，可以让您像在真实设备上一样进行配置。

要配置网络设备，请按照以下步骤进行操作：1.在思科模拟器的主界面中，选择您想要配置的设备。

2.右键点击设备，选择“Console”以打开设备的命令行界面。

3.在命令行界面中，您可以输入命令来进行设备的配置。

4.配置完成后，您可以保存配置，并在需要时加载配置。

模拟网络流量除了配置网络设备，思科模拟器还可以模拟网络流量，帮助您进行网络性能测试和故障排查。

要模拟网络流量，请按照以下步骤进行操作：1.在思科模拟器的主界面中，选择您想要模拟的设备。

2.右键点击设备，选择“Send/Receive”以打开设备的流量模拟界面。

3.在流量模拟界面中，您可以设置流量的源和目的地，并配置其他相关参数。

4.点击“Start”按钮，即可开始模拟网络流量。

运行网络拓扑实验思科模拟器还支持创建和运行网络拓扑实验，以帮助用户在模拟环境中进行网络配置和故障排查。

思科模拟器教程1. 简介思科模拟器是一种网络设备模拟软件，可以模拟真实的网络设备，如路由器和交换机。

它可以用于网络设备的学习和实验，帮助用户了解和熟悉思科设备的工作原理和配置。

在本教程中，我们将介绍思科模拟器的安装、基本配置、模拟设备的创建和使用等内容，帮助初学者快速入门思科模拟器的使用。

2. 安装思科模拟器可以在官方网站上下载并安装。

请按照以下步骤进行安装：1.在思科官方网站上寻找并下载适用于您操作系统的思科模拟器软件；2.安装思科模拟器，按照安装向导的指示进行操作；3.完成安装后，您将在您的计算机上看到思科模拟器的快捷方式。

3. 基本配置在开始使用思科模拟器之前，您需要进行一些基本配置。

1.打开思科模拟器软件，您将看到一个新建项目的界面；2.在新建项目中，设置项目名称和存储路径，然后点击“创建”按钮；3.在项目中，您可以添加模拟设备、创建拓扑图等。

4. 模拟设备的创建和使用在思科模拟器中，您可以创建并使用各种类型的模拟设备，如路由器和交换机。

4.1 创建模拟设备1.在项目中，点击工具栏上的“添加设备”按钮；2.在设备库中选择您想要创建的设备类型；3.拖动设备图标到拓扑图中，然后设置设备的名称和配置。

4.2 连接模拟设备在模拟设备创建后，您可以通过连接线将它们连接在一起。

1.在拓扑图中，选择一个设备的接口；2.按住鼠标左键，在另一个设备的接口上释放鼠标左键，即可建立连接。

4.3 配置模拟设备1.双击一个模拟设备，在弹出的终端窗口中输入设备的命令；2.您可以使用命令行界面来配置设备的各种参数，如IP地址、路由表等。

5. 模拟网络实验思科模拟器提供了一个实验环境，可以帮助用户进行各种网络实验和测试。

1.在拓扑图中，创建您想要实验的网络拓扑；2.配置每个设备的参数，并建立适当的连接；3.运行实验，并在设备的终端窗口中观察结果。

6. 总结通过本教程，您应该了解了思科模拟器的安装、基本配置、模拟设备的创建和使用等内容。

CISCO实验模拟器完全攻略CISCO实验模拟器是一种用于网络设备模拟的软件工具，它可以帮助用户在虚拟环境中进行网络配置和故障排除的实验。

本文将为大家介绍如何使用CISCO实验模拟器，并提供一些实用的技巧和建议。

第一部分：CISCO实验模拟器的基本介绍CISCO实验模拟器（Cisco Packet Tracer）是一款由思科公司开发的网络模拟软件，它可以模拟各种网络设备的工作原理和配置，包括交换机、路由器、防火墙等。

通过CISCO实验模拟器，用户可以在虚拟环境中进行网络实验，包括网络拓扑设计、配置设备、测试连通性等。

CISCO实验模拟器的界面简洁明了，操作简单易上手。

它提供了丰富的设备模板和工具，用户可以轻松地将设备拖拽到工作区进行配置。

此外，CISCO实验模拟器还支持实时的模拟和调试功能，用户可以在实验过程中查看设备的状态和性能信息，进行故障排除和优化。

第二部分：CISCO实验模拟器的使用方法1. 下载和安装CISCO实验模拟器首先，用户需要到思科官方网站下载和安装CISCO实验模拟器。

官方网站提供了各个版本的软件下载，用户可以选择适合自己操作系统的版本进行下载。

安装过程比较简单，按照提示进行操作即可。

2. 创建新项目打开CISCO实验模拟器后，首先需要创建一个新的项目来进行实验。

点击界面左侧的“新建项目”，然后输入项目名称和描述，点击“确定”即可创建一个新的项目。

3. 设计网络拓扑在项目中，用户可以通过拖拽设备模板来设计网络拓扑。

点击界面左侧的“设备”图标，选择需要的设备模板，然后将其拖拽到工作区。

用户可以根据自己的需求，连接各个设备并进行配置。

4. 配置设备在CISCO实验模拟器中，用户可以通过双击设备打开配置界面，进行设备的配置。

这包括设置IP地址、路由表、ACL 等。

用户可以根据实验要求进行相应的配置，然后保存设置。

5. 测试连通性在配置完成后，用户可以通过CISCO实验模拟器提供的工具测试网络的连通性。

思科交换机模拟软件使用教程第二步：启动思科交换机模拟软件安装完成后，您可以在计算机上的应用程序菜单中找到并启动思科交换机模拟软件。

第三步：创建虚拟网络拓扑在思科交换机模拟软件的主界面上，您将看到一个拓扑设计器。

您可以使用拓扑设计器来创建您所需的虚拟网络拓扑。

您可以通过拖动和放置不同的交换机、路由器和主机设备来构建您的拓扑。

第四步：配置设备一旦您创建了虚拟网络拓扑，您可以点击相应的设备来对其进行进一步的配置。

这包括设置IP地址、子网掩码、网关、VLAN等。

您可以通过双击设备或右键单击设备并选择“配置”选项来进行配置。

第五步：建立连接在配置每个设备时，您还需要建立设备之间的连接。

您可以使用拓扑设计器上的连接工具来建立连接。

只需点击连接工具并拖动鼠标到另一个设备上，然后释放鼠标即可建立连接。

第六步：执行命令一旦设备之间建立了连接，您可以通过命令行界面（CLI）来执行命令。

您可以打开每个设备的命令行界面，并在该界面中输入命令。

您可以使用一些常见的命令，例如ping、tracert、show ip interface等来测试设备之间的连接和配置。

第七步：保存和加载拓扑第八步：实验和学习现在，您可以开始进行实验和学习了。

尝试不同的配置和命令，熟悉交换机的运行和功能。

您可以使用思科交换机模拟软件来模拟各种场景，例如VLAN配置、故障排除、网络拓扑优化等。

总结：思科交换机模拟软件是一种非常有用的工具，可以帮助用户在虚拟环境中进行网络交换机的实验和学习。

通过按照上述步骤创建虚拟网络拓扑、配置设备、建立连接并执行命令，用户可以模拟各种场景，并通过实验和学习更好地理解交换机的工作原理和功能。

希望本教程可以帮助您更好地使用思科交换机模拟软件。

目录Packet Tracer建构CCNA实验攻略⑴-------- 配置Cisco交换机Packet Tracer 是一款非常不错的Cisco（思科）网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 是非常不错的选择。

利用Packet Tracer 练习思科IOS 操作命令很不错的。

要配置好Cisco 交换必需要熟悉IOS 命令及相关的知识。

、几种配置命令模式switch>这种提示符表示是在用户命令模式，只能使用一些查看命令。

switch#这种提示符表示是在特权命令模式。

switch（config）# 这种提示符表示是全局配置模式switch(config-if)# 端口配置命令模式L>l>ena]bl€Li1#disableIf GQ^-f tKnt«r ecmLgxgnar-a^lon on« pac line B End with Cir TT1 ( ecu figji ^liostrLacie Cor e£W亡ore£W (conf i g\Winter t ace i D/L Cor e SO (conf i g-d £j £f|图一几种命令模式二、检查、查看命令这些命令是查看当前配置状况，通常是以show(sh)为开始的命令。

show version查看IOS的版本、show flash 查看flash内存使用状况、show mac-address-table 查看MAC地址列表Cisco IOS Sc ftware, CZ56O Soft-ware ( CZ9 6O-LAMBASE-M^ , Version 丄E. Z (25) RELEAS E StiTTWARE i.Copyright- ( c ) 2 0 0-C by Cx£Systems , Inc -Caapiled Wad J.2-0=t- OS 22-toy pt.y色込ftOU: CZ9&0 Boot Loader (CE9GO-HEOOT-M) Version LZ.Z(ZSr) FX, KEL^A3E SOFTWOE (tcSysnem r&t.limed co R.0I1 bv power-cmCi s co 'WrS—CZ9 SO —Z4TT ( R.C3Z30O) processo r (ireTirlsi on CO J with 2.1O3^K l)ytes o f menior"24 P&st.Etk&r^e/IEEK 902.3 mt&Tfacfe (s )2: Cigatolt- Etliem&t./IE£E 80^. 3 IrLtrSr face J64K fcytes：ot f lash-siuculaved nan-volat ils conf i gniat-Base ethernet FIAC Address : 0J01.4327.1?P1^Moth亡KbQBFd aswe泌丄屮: 73-3S3£-Q6Power supply p&irt niuLber : 34L-OOS7-OZ图二图三图四图五Show帮助命令显示当前所有的查看命令图六查看端口状态信息三、密码设置命令Cisco交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。

思科模拟器的简单网络连接技巧
你还在为思科模拟器的简单网络连接技巧而烦恼么?不用担心，接下来是店铺为大家收集的思科模拟器的简单网络连接技巧，欢迎大家阅读：
思科模拟器的简单网络连接技巧的方法
如图所示，对思科设备进行简单入门实验，完成全网互通
实验步骤：
1.先配置PC机的IP地址和网关
2.激活交换机的对应接口(思科模拟器是自动开启的，这里就不用激活了)
3.为路由器添加IP地址和静态路由(验证)
操作开始：
步骤一：双击图上的PC2机，进入配置界面
进入后，进行配置
对剩下的5台PC机进行同样的配置，这里就不一一说明了，跟PC2的操作一样，只是IP和网关不同
步骤二：配置交换机，这个实验不需要配置
步骤三：操作前，先点开思科模拟器菜单栏，找到Options，点开后选择第一项，在里面第五行打勾，显示设备接口号(下图1、图2) 配置路由器，双击路由器图标，跟交换机一样进入第三个菜单，进入配置界面，然后进行配置(下图3)
显示接口号以后，就可以对路由器进行配置了，双击要配置的路由器，选择命令行
这里解释一下静态路由配置的参数(以上图举例说明，现实中配置对应的ip地址)
ip route 为配置的命令
192.168.2.0 为要到达的下一个网段
255.255.255.0 是要到达的这个网段的子网掩码
10.0.0.2 是到达下一个网段需要经过的路由器接口
第二个路由器这里不解释了，与第一个同理
验证：是否可以ping通
实验完成!
看了“思科模拟器的简单网络连接技巧”还想看：。

一、实验目的本次实验旨在通过使用思科模拟器Packet Tracer，学习并掌握思科网络设备的基本配置方法，了解网络设备之间的互联原理，提高网络故障排查能力，为今后从事网络管理工作打下基础。

二、实验环境1. 实验软件：思科Packet Tracer 7.22. 实验设备：思科路由器（如：2960、3560）、交换机（如：2950、3550）、PC 机（作为网络终端）3. 实验拓扑：根据实验要求构建实验拓扑，具体拓扑如下：```交换机1 交换机2┌──────────────┐┌──────────────┐│ │ │ ││ │ │ │路由器1 ┌──────────┴──────────────┐ 路由器2│ │ ││ │ │└──────────────┘└──────────────┘PC1 PC2```三、实验内容1. 配置PC机IP地址2. 配置交换机VLAN3. 配置路由器接口IP地址4. 测试PC机之间通信5. 故障排查与解决四、实验步骤1. 打开Packet Tracer，构建实验拓扑，按照上述拓扑图连接设备。

2. 配置PC1的IP地址为192.168.1.1，子网掩码为255.255.255.0，默认网关为192.168.1.2；配置PC2的IP地址为192.168.2.1，子网掩码为255.255.255.0，默认网关为192.168.2.2。

3. 配置交换机1的VLAN 10，将端口FastEthernet 0/1分配给VLAN 10；配置交换机2的VLAN 20，将端口FastEthernet 0/1分配给VLAN 20。

4. 配置路由器1的FastEthernet 0/0接口IP地址为192.168.1.1，子网掩码为255.255.255.0；配置路由器1的FastEthernet 0/1接口IP地址为192.168.2.1，子网掩码为255.255.255.0。

5. 配置路由器2的FastEthernet 0/0接口IP地址为192.168.2.2，子网掩码为255.255.255.0；配置路由器2的FastEthernet 0/1接口IP地址为192.168.1.2，子网掩码为255.255.255.0。

packet tracer的简单使用
Packet Tracer是一款由思科开发的网络模拟软件，可以帮助用
户进行网络设备的模拟和实验。

以下是Packet Tracer的简单使用步骤：
1. 打开Packet Tracer软件，进入主界面。

2. 在主界面左侧的设备列表中，选择需要使用的网络设备并将其拖动到模拟环境中。

3. 连接设备：使用线缆工具或直接点击设备进行连接。

点击线缆工具，然后按住起始设备上的端口，拖动到目标设备的端口上松开。

4. 配置设备：右键单击设备，选择"配置"选项。

在配置窗口中，可以设置设备的IP地址、子网掩码、默认网关、静态路由等。

5. 连接到设备并打开命令行界面：右键单击设备，选择"命令
行界面"。

在命令行界面中，可以输入命令进行设备的配置和
管理，例如ping测试、路由配置等。

6. 运行模拟：点击模拟按钮，然后通过实际操作设备或在命令行界面中输入命令来模拟和测试网络。

7. 保存和加载项目：点击"文件"，选择"保存项目"可以将当前
的模拟项目保存为.pkt文件。

而"加载项目"可以打开之前保存
的项目。

以上是Packet Tracer的简单使用步骤，通过使用Packet Tracer 可以轻松进行网络设备的模拟和实验。
