Packet Tracer 使用简介Packet Tracer 是Cisco公司为思科网络技术学院开发的一款模拟软件,可以用来模拟CCNA 的实验。
我们也以Packet Tracer 4.0 做为模拟软件来进行我们的实验。
下面按四个方面对该软件做简单介绍。
1、基本界面。
2、选择设备,为设备选择所需模块并且选用合适的线型互连设备。
3、配置不同设备。
4、测试设备的连通性,并在simulation模式下跟踪数据包,查看数据包的详细信息。

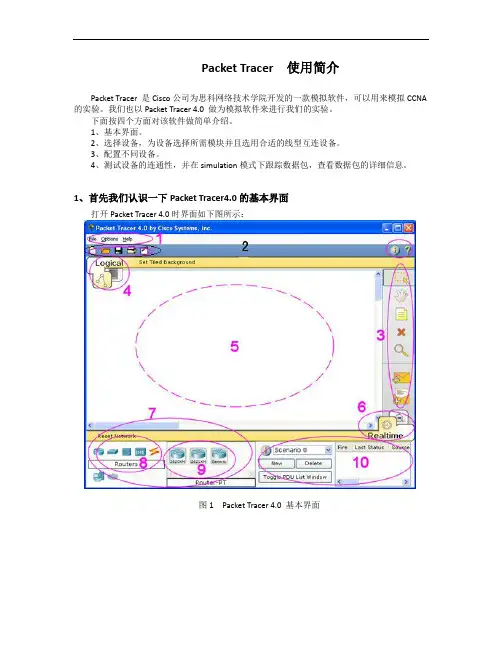

1、首先我们认识一下Packet Tracer4.0的基本界面打开Packet Tracer 4.0时界面如下图所示:图1 Packet Tracer 4.0 基本界面表1 Packet Tracer 4.0基本界面介绍2、选择设备,为设备选择所需模块并且选用合适的线型互连设备我们在工作区中添加一个2600 XM路由器。
首先我们在设备类型库中选择路由器,特定设备库中单击2600 XM路由器,然后在工作区中单击一下就可以把2600 XM路由器添加到工作区中了。
我们用同样的方式再添加一个2950-24交换机和两台PC。
注意我们可以按住Ctrl键再单击相应设备以连续添加设备。
如图2.2 所示:图2 设备添加接下来我们要选取合适的线型将设备连接起来。
我们可以根据设备间的不同接口选择特定的线型来连接,当然如果我们只是想快速的建立网络拓扑而不考虑线型选择时我们可以选择自动连线,如图3所示:图3 线型介绍在正常连接Router0 和PC0后,我们再连接Router0和Switch 0 ,提示出错了,如下图:图4出错信息出错的原因是Router上没有合适的端口。
如图所示:图5 Cisco2620 XM的接口面板默认的2600 XM有三个端口,刚才连接PC0已经被占去了ETHERNET 0/0,Console口和AUX 口自然不是连接交换机的所以会出错,所以我们在设备互连前要添加所需的模块(添加模块时注意要关闭电源)。

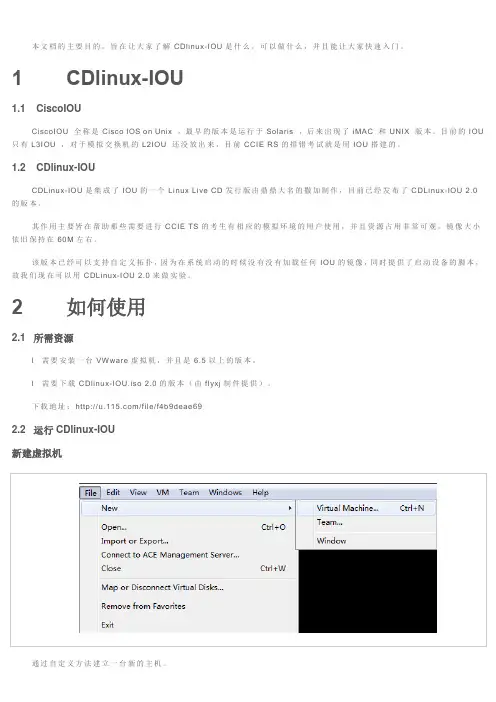

本文档的主要目的,旨在让大家了解CDlinux-IOU是什么,可以做什么,并且能让大家快速入门。
1 CDlinux-IOU1.1 CiscoIOUCis coIOU全称是Cis co IOS on Unix ,最早的版本是运行于Solaris,后来出现了iMAC和UNIX 版本。
目前的I OU 只有L3IOU ,对于模拟交换机的L2IOU 还没放出来,目前CCIE RS的排错考试就是用IOU搭建的。
1.2 CDlinux-IOUCDLinux-IOU是集成了IOU的一个Linux Live CD发行版由鼎鼎大名的撒加制作,目前已经发布了CDLinux-IOU 2.0的版本。
其作用主要皆在帮助那些需要进行CCIE TS的考生有相应的模拟环境的用户使用,并且资源占用非常可观,镜像大小依旧保持在60M左右。
该版本已经可以支持自定义拓扑,因为在系统启动的时候没有没有加载任何IOU的镜像,同时提供了启动设备的脚本,故我们现在可以用CDLinux-IOU 2.0来做实验。
2 如何使用2.1 所需资源l 需要安装一台VWware虚拟机,并且是6.5以上的版本。
l 需要下载CDlinux-IOU.is o 2.0的版本(由flyxj制件提供)。
下载地址:/file/f4b9deae692.2 运行CDlinux-IOU新建虚拟机通过自定义方法建立一台新的主机。
大都只要默认即可,到以下点时,只要注意选择CDlinux-IOU.iso的路径。
选择安装Linux系统。
然后到了如下可以选择NAT或者桥接,都行桥接的话,后续在Linux系统要设置,#ifconfig eth0 192.168.0.1 netm ask 255.255.255.0 up,初学者可用NAT。
接下来一路默认即可完成虚拟机的安装。
完成后,如下:初次运行等待一段时间后,即可出现如下画面(注,2.0版里面有不同的人作的拓扑和启动画面)这个是由flyxj制件提供的,show后,可以看到IP地址,以便用SSH登录。

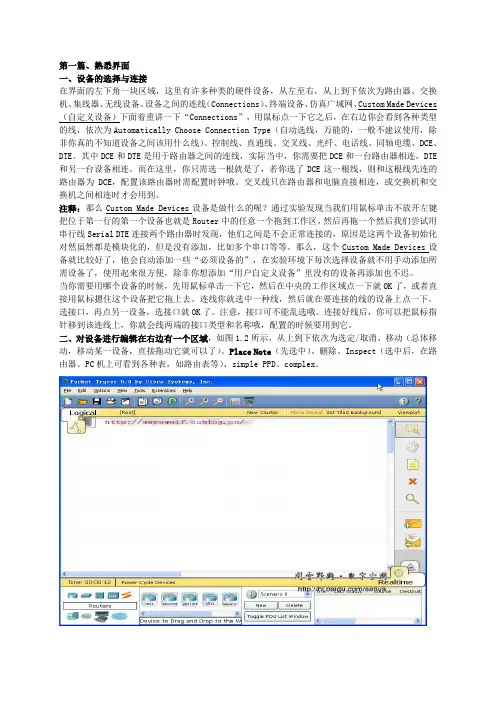

第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域,这里有许多种类的硬件设备,从左至右,从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线(Connections)、终端设备、仿真广域网、Custom Made Devices (自定义设备)下面着重讲一下“Connections”,用鼠标点一下它之后,在右边你会看到各种类型的线,依次为Automatically Choose Connection Type(自动选线,万能的,一般不建议使用,除非你真的不知道设备之间该用什么线)、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。
其中DCE和DTE是用于路由器之间的连线,实际当中,你需要把DCE和一台路由器相连,DTE 和另一台设备相连。
而在这里,你只需选一根就是了,若你选了DCE这一根线,则和这根线先连的路由器为DCE,配置该路由器时需配置时钟哦。
交叉线只在路由器和电脑直接相连,或交换机和交换机之间相连时才会用到。
注释:那么Custom Made Devices设备是做什么的呢?通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区,然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现,他们之间是不会正常连接的,原因是这两个设备初始化对然虽然都是模块化的,但是没有添加,比如多个串口等等。
那么,这个Custom Made Devices设备就比较好了,他会自动添加一些“必须设备的”,在实验环境下每次选择设备就不用手动添加所需设备了,使用起来很方便,除非你想添加“用户自定义设备”里没有的设备再添加也不迟。
当你需要用哪个设备的时候,先用鼠标单击一下它,然后在中央的工作区域点一下就OK了,或者直接用鼠标摁住这个设备把它拖上去。
连线你就选中一种线,然后就在要连接的线的设备上点一下,选接口,再点另一设备,选接口就OK了。
思科模拟器7.2使用教程简介思科模拟器是一款用于模拟网络设备的软件,可以帮助用户进行网络配置和故障排除的实验。
本教程将介绍如何使用思科模拟器7.2进行网络设备模拟和配置。
安装思科模拟器7.2首先,您需要从思科官方网站下载思科模拟器7.2的安装包。
安装包通常以.exe格式提供,您只需双击安装包并按照提示进行安装即可。
启动思科模拟器7.2安装完成后,您可以在开始菜单中找到思科模拟器7.2的快捷方式,双击打开即可启动程序。
启动后,您将看到思科模拟器的主界面。
创建网络拓扑在思科模拟器中,您可以创建多个网络设备的拓扑,以模拟真实的网络环境。
要创建网络拓扑,请按照以下步骤进行操作:1.在思科模拟器的主界面中,点击菜单栏的“File”选项。
2.在下拉菜单中,选择“New”来创建一个新的拓扑。
3.在弹出的对话框中,选择您想要模拟的设备类型,并设置所需的数量。
4.点击“OK”按钮,即可创建一个新的网络拓扑。
配置网络设备创建完网络拓扑后,您可以开始配置网络设备。
思科模拟器提供了交互式的命令行界面,可以让您像在真实设备上一样进行配置。
要配置网络设备,请按照以下步骤进行操作:1.在思科模拟器的主界面中,选择您想要配置的设备。
2.右键点击设备,选择“Console”以打开设备的命令行界面。
3.在命令行界面中,您可以输入命令来进行设备的配置。
4.配置完成后,您可以保存配置,并在需要时加载配置。
模拟网络流量除了配置网络设备,思科模拟器还可以模拟网络流量,帮助您进行网络性能测试和故障排查。
要模拟网络流量,请按照以下步骤进行操作:1.在思科模拟器的主界面中,选择您想要模拟的设备。
2.右键点击设备,选择“Send/Receive”以打开设备的流量模拟界面。
3.在流量模拟界面中,您可以设置流量的源和目的地,并配置其他相关参数。
4.点击“Start”按钮,即可开始模拟网络流量。
运行网络拓扑实验思科模拟器还支持创建和运行网络拓扑实验,以帮助用户在模拟环境中进行网络配置和故障排查。
思科模拟器教程1. 简介思科模拟器是一种网络设备模拟软件,可以模拟真实的网络设备,如路由器和交换机。
它可以用于网络设备的学习和实验,帮助用户了解和熟悉思科设备的工作原理和配置。
在本教程中,我们将介绍思科模拟器的安装、基本配置、模拟设备的创建和使用等内容,帮助初学者快速入门思科模拟器的使用。
2. 安装思科模拟器可以在官方网站上下载并安装。
请按照以下步骤进行安装:1.在思科官方网站上寻找并下载适用于您操作系统的思科模拟器软件;2.安装思科模拟器,按照安装向导的指示进行操作;3.完成安装后,您将在您的计算机上看到思科模拟器的快捷方式。
3. 基本配置在开始使用思科模拟器之前,您需要进行一些基本配置。
1.打开思科模拟器软件,您将看到一个新建项目的界面;2.在新建项目中,设置项目名称和存储路径,然后点击“创建”按钮;3.在项目中,您可以添加模拟设备、创建拓扑图等。
4. 模拟设备的创建和使用在思科模拟器中,您可以创建并使用各种类型的模拟设备,如路由器和交换机。
4.1 创建模拟设备1.在项目中,点击工具栏上的“添加设备”按钮;2.在设备库中选择您想要创建的设备类型;3.拖动设备图标到拓扑图中,然后设置设备的名称和配置。
4.2 连接模拟设备在模拟设备创建后,您可以通过连接线将它们连接在一起。
1.在拓扑图中,选择一个设备的接口;2.按住鼠标左键,在另一个设备的接口上释放鼠标左键,即可建立连接。
4.3 配置模拟设备1.双击一个模拟设备,在弹出的终端窗口中输入设备的命令;2.您可以使用命令行界面来配置设备的各种参数,如IP地址、路由表等。
5. 模拟网络实验思科模拟器提供了一个实验环境,可以帮助用户进行各种网络实验和测试。
1.在拓扑图中,创建您想要实验的网络拓扑;2.配置每个设备的参数,并建立适当的连接;3.运行实验,并在设备的终端窗口中观察结果。
6. 总结通过本教程,您应该了解了思科模拟器的安装、基本配置、模拟设备的创建和使用等内容。

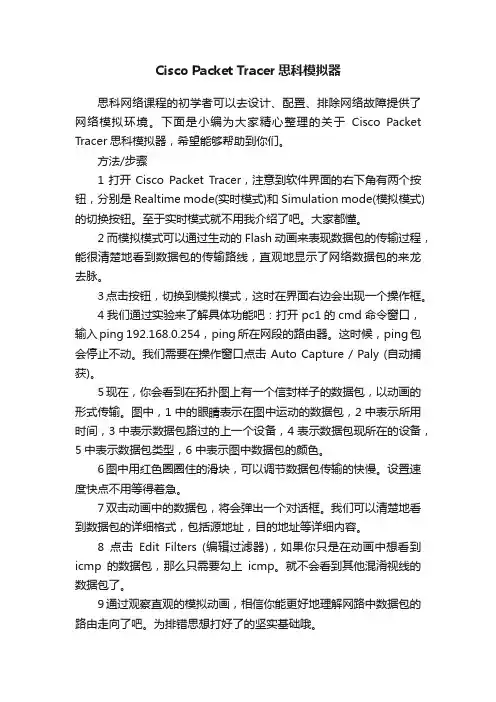

Cisco Packet Tracer思科模拟器思科网络课程的初学者可以去设计、配置、排除网络故障提供了网络模拟环境。
下面是小编为大家精心整理的关于Cisco Packet Tracer思科模拟器,希望能够帮助到你们。
方法/步骤1打开Cisco Packet Tracer,注意到软件界面的右下角有两个按钮,分别是Realtime mode(实时模式)和Simulation mode(模拟模式)的切换按钮。
至于实时模式就不用我介绍了吧。
大家都懂。
2而模拟模式可以通过生动的Flash动画来表现数据包的传输过程,能很清楚地看到数据包的传输路线,直观地显示了网络数据包的来龙去脉。
3点击按钮,切换到模拟模式,这时在界面右边会出现一个操作框。
4我们通过实验来了解具体功能吧:打开pc1的cmd命令窗口,输入ping 192.168.0.254,ping所在网段的路由器。
这时候,ping包会停止不动。
我们需要在操作窗口点击 Auto Capture / Paly (自动捕获)。
5现在,你会看到在拓扑图上有一个信封样子的数据包,以动画的形式传输。
图中,1中的眼睛表示在图中运动的数据包,2中表示所用时间,3中表示数据包路过的上一个设备,4表示数据包现所在的设备,5中表示数据包类型,6中表示图中数据包的颜色。
6图中用红色圈圈住的滑块,可以调节数据包传输的快慢。
设置速度快点不用等得着急。
7双击动画中的数据包,将会弹出一个对话框。
我们可以清楚地看到数据包的详细格式,包括源地址,目的地址等详细内容。
8点击Edit Filters (编辑过滤器),如果你只是在动画中想看到icmp的数据包,那么只需要勾上icmp。
就不会看到其他混淆视线的数据包了。
9通过观察直观的模拟动画,相信你能更好地理解网路中数据包的路由走向了吧。
为排错思想打好了的坚实基础哦。

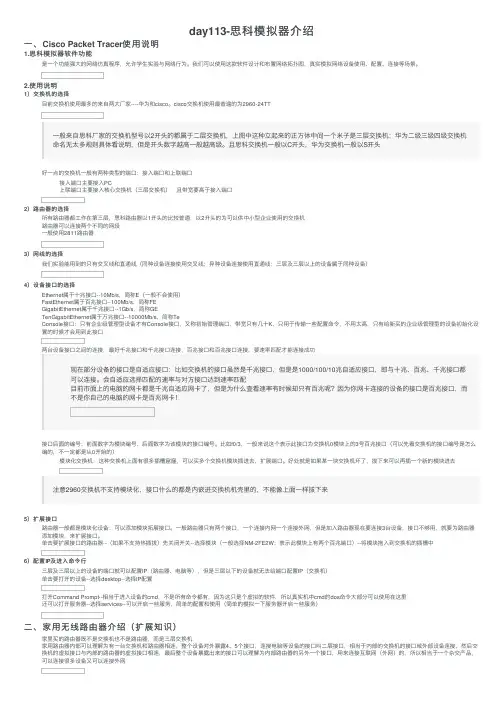

day113-思科模拟器介绍⼀、Cisco Packet Tracer使⽤说明1.思科模拟器软件功能是⼀个功能强⼤的⽹络仿真程序,允许学⽣实验与⽹络⾏为。
我们可以使⽤这款软件设计和布置⽹络拓扑图,真实模拟⽹络设备使⽤、配置、连接等场景。
2.使⽤说明1)交换机的选择⽬前交换机使⽤最多的来⾃两⼤⼚家----华为和cisco。
cisco交换机使⽤最普遍的为2960-24TT⼀般来⾃思科⼚家的交换机型号以2开头的都属于⼆层交换机,上图中这种⽴起来的正⽅体中间⼀个⽶⼦是三层交换机;华为⼆级三级四级交换机命名⽆太多规则具体看说明,但是开头数字越⾼⼀般越⾼级。
且思科交换机⼀般以C开头,华为交换机⼀般以S开头好⼀点的交换机⼀般有两种类型的端⼝:接⼊端⼝和上联端⼝接⼊端⼝主要接⼊PC上联端⼝主要接⼊核⼼交换机(三层交换机),且带宽要⾼于接⼊端⼝2)路由器的选择所有路由器都⼯作在第三层,思科路由器以1开头的⽐较普通,以2开头的为可以供中⼩型企业使⽤的交换机路由器可以连接两个不同的⽹段⼀般使⽤2811路由器3)⽹线的选择我们实验能⽤到的只有交叉线和直通线(同种设备连接使⽤交叉线;异种设备连接使⽤直通线;三层及三层以上的设备属于同种设备)4)设备接⼝的选择Ethernet属于⼗兆接⼝--10Mb/s,简称E(⼀般不会使⽤)FastEthernet属于百兆接⼝--100Mb/s,简称FEGigabitEthernet属于千兆接⼝--1Gb/s,简称GETenGigabitEthernet属于万兆接⼝--10000Mb/s,简称TeConsole接⼝:只有企业级管理型设备才有Console接⼝,⼜称初始管理端⼝,带宽只有⼏⼗K,只⽤于传输⼀些配置命令,不⽤太⾼,只有给新买的企业级管理型的设备初始化设置的时候才会⽤到此接⼝接⼝后⾯的编号:前⾯数字为模块编号,后⾯数字为该模块的接⼝编号。
⽐如f0/3,⼀般来说这个表⽰此接⼝为交换机0模块上的3号百兆接⼝(可以先看交换机的接⼝编号是怎么编的,不⼀定都是从0开始的)模块化交换机:这种交换机上⾯有很多插槽窟窿,可以买多个交换机模块插进去,扩展端⼝。
Cisco最全模拟器教程教程1、进入用户模式,像这样有个大于符号的2、输入enable进入特权模式,像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码,输入enablepassword 1235、接下来对vlan1的接口进行配置。
首先进入接口配置模式,输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。
输入no shut8、退出当前模式进入全局配置模式。
输入exit9、接下来是设置远程登录密码。
首先进入line配置模式,输入line vty 0 4(PS:这里VTY(Virtual Type Terminal)是虚拟终端的意思,line vty 0 4表示设置0到4号5个端口为远程登录端口,设置为0 3,0 2,0 1完全是可以的)10、然后设置密码。
输入password jfb11、输入了密码当然要保存!在上一步的基础上输入login12、然后输入end返回特权模式,再输入show running查看我们对交换机的配置情况13、设置正确。
14、现在就是对pc配置ip 和子网掩码(192.168.1.2255.255.255.0)15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了,在命令提示符中输入ping192.168.1.1,是不是通了,如果没有可多试几次!17、更激动人心的时刻是在下面。
输入telnet 192.168.1.118、输入远程登录密码jfb,看看是不是远程登录成功了19、输入enable ,提示输入密码,该密码为特权密码,前面设置的123看看是不是进入特权模式了!20、现在你就可以对交换机进行配置了MY GOD``````可以这么说,我用过有许多好的网络模拟软件,其中不乏有特别优秀的!比如Boson的B oson NetSim for CCNA 6.0就很优秀。
思科交换机模拟软件使用教程第二步:启动思科交换机模拟软件安装完成后,您可以在计算机上的应用程序菜单中找到并启动思科交换机模拟软件。
第三步:创建虚拟网络拓扑在思科交换机模拟软件的主界面上,您将看到一个拓扑设计器。
您可以使用拓扑设计器来创建您所需的虚拟网络拓扑。
您可以通过拖动和放置不同的交换机、路由器和主机设备来构建您的拓扑。
第四步:配置设备一旦您创建了虚拟网络拓扑,您可以点击相应的设备来对其进行进一步的配置。
这包括设置IP地址、子网掩码、网关、VLAN等。
您可以通过双击设备或右键单击设备并选择“配置”选项来进行配置。
第五步:建立连接在配置每个设备时,您还需要建立设备之间的连接。
您可以使用拓扑设计器上的连接工具来建立连接。
只需点击连接工具并拖动鼠标到另一个设备上,然后释放鼠标即可建立连接。
第六步:执行命令一旦设备之间建立了连接,您可以通过命令行界面(CLI)来执行命令。
您可以打开每个设备的命令行界面,并在该界面中输入命令。
您可以使用一些常见的命令,例如ping、tracert、show ip interface等来测试设备之间的连接和配置。
第七步:保存和加载拓扑第八步:实验和学习现在,您可以开始进行实验和学习了。
尝试不同的配置和命令,熟悉交换机的运行和功能。
您可以使用思科交换机模拟软件来模拟各种场景,例如VLAN配置、故障排除、网络拓扑优化等。
总结:思科交换机模拟软件是一种非常有用的工具,可以帮助用户在虚拟环境中进行网络交换机的实验和学习。
通过按照上述步骤创建虚拟网络拓扑、配置设备、建立连接并执行命令,用户可以模拟各种场景,并通过实验和学习更好地理解交换机的工作原理和功能。
希望本教程可以帮助您更好地使用思科交换机模拟软件。
第3章 Packet Tracer模拟器Packet Tracer是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件,专门为640-802考试制作,发行版本为Version4.1,软件大小是121MB,如图3.1所示。
图3.1 Packet Tracer模拟器使用者自己需创建网络拓扑,并通过一个图形接口配置该拓扑中的设备。
软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。
适合新手学习CCNA用具有真实的操作界面很容易上手包含1800 2600 2800系列R 2900系列SW IP电话无线路由器无线HOST CLOUD能查看包的具体传输路径支持无线和语音网络入门经典模拟器命令包含CCNA中的命令对NP IE不支持Packet Tracer V4.1软件的安装相对简单,按照安装提示一步一步即可完成。
本章重点了解模拟器的工作界面、利用模拟器组建网络、配置网络设备方法、利用模拟器测试网络。
3.1 模拟器的工作环境运行Packet Tracer模拟器,进入模拟器的工作界面,如图3.2所示:图3.2 模拟器的工作界面思科Packet Tracer工作界面包含:菜单、快捷工具栏、工作拓扑图区、设备列表区、报文跟踪区几个部分。
3.1.1 工作拓扑图区图3.3 工作拓扑图区在该区域主要有拓扑图视窗、工具栏、工作模式切换、所有设备重新启动。
该区域创建完毕网络拓扑图之后,利用该区域及其配套的工具配置设备、测试网络的主要场所3.1.2 工作区域属性设置图3.4 工作栏属性设置Set tiled Background:设置工作区域背景显示。
点击Set tiled Background,弹出图3.4所示的会话框,根据自己的喜好选择其中的一个背景图:图3.4 设置工作区域背景3.1.3 拓扑View Port窗口View Port提供了所创建的拓扑图的浏览视窗。
如图3.5所示图3.5 拓扑图的View Port窗口3.1.4 拓扑图工作工具拓扑图工作区有定义鼠标属性的选择设备工具、移动图层工具,可以给某个设备添加标签、构建跟踪的报文等工具,如图3.6。
网路设备模拟器Packet T racer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的Telnet远程登陆配置 (3)第四章交换机划分Vlan配置 (5)第五章利用三层交换机实现VLAN间路由 (7)第六章快速生成树配置 (9)第七章路由器的基本配置 (12)第八章路由器单臂路由配置 (14)第九章路由器静态路由配置 (16)第十章路由器RIP动态路由配置 (18)第十一章路由器OSPF动态路由配置 (21)第十二章路由器综合路由配置 (24)第十三章标准IP访问控制列表配置 (27)第十四章扩展IP访问控制列表配置 (29)第十五章网络地址转换NA T配置 (32)第十六章网络端口地址转换NAPT配置 (34)第一章认识Packet Tracer软件Packet T racher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大,比Dynamips操作简单,非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer;2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网;3、分别设置pc机的ip地址;4、验证pc机间可以互通。
实验设备Switch_2960 1台;PC 2台;直连线PC1IP:192.168.1.2Submask:255.255.255.0Gateway:192.168.1.1PC2IP:192.168.1.3Submask:255.255.255.0Gateway:192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机,在投入网络以后要进行初始配置与管理,你作为网络管理员,对交换机进行基本的配置与管理。
Cisco最全模拟器教程教程1、进入用户模式,像这样有个大于符号的2、输入enable进入特权模式,像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码,输入enablepassword 1235、接下来对vlan1的接口进行配置。
首先进入接口配置模式,输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。
输入no shut8、退出当前模式进入全局配置模式。
输入exit9、接下来是设置远程登录密码。
首先进入line配置模式,输入line vty 0 4(PS:这里VTY(Virtual Type Terminal)是虚拟终端的意思,line vty 0 4表示设置0到4号5个端口为远程登录端口,设置为0 3,0 2,0 1完全是可以的)10、然后设置密码。
输入password jfb11、输入了密码当然要保存!在上一步的基础上输入login12、然后输入end返回特权模式,再输入show running查看我们对交换机的配置情况13、设置正确。
14、现在就是对pc配置ip 和子网掩码(192.168.1.2255.255.255.0)15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了,在命令提示符中输入ping192.168.1.1,是不是通了,如果没有可多试几次!17、更激动人心的时刻是在下面。
输入telnet 192.168.1.118、输入远程登录密码jfb,看看是不是远程登录成功了19、输入enable ,提示输入密码,该密码为特权密码,前面设置的123看看是不是进入特权模式了!20、现在你就可以对交换机进行配置了MY GOD``````可以这么说,我用过有许多好的网络模拟软件,其中不乏有特别优秀的!比如Boson的B oson NetSim for CCNA 6.0就很优秀。
Cisco模拟器GNS3使用手册1.GNS3简介:GNS3是一款能够运行在多平台下具有图形化界面的Cisco模拟器,其中Dynamips是其核心程序,GNS3能够在虚拟机上运行Cisco IOS来进行模拟各种Cisco设备。
2.GNS3使用介绍:点击桌面上的“GNS3”图标来启动GNS3程序,启动后界面如下所示:启动完成之后,可以输入一个名称,来对新工程进行命名,当然,也可以点击“Cannel”按钮暂时不对该工程命名,拓扑图等配置建立完成之后也可以再进行命名保存。
可以看出,在菜单栏中有四个可选选项“文件(F)”,“编辑(E)”,“查看(V)”,“帮助(H)”。
(1)文件(F)新建工程(N):该选项用来新建另外一个工程。
打开(O):该选项用来打开一个已存的工程,通常都是之前所保存的NET为后缀的文件。
保存(S):该选项用来保存所建的工程。
另存为(S):该选项用来将工程另存为另外一个工程名。
输出(E):该选项用来将工程中所建的拓扑图以png的图片格式进行保存。
退出(Q):该选项用来退出GNS3。
(2)编辑(E)选择所有(A):选择该选项则会选中拓扑图中所建的所有设备。
取消选择(N):该选项会取消拓扑图中所选择的设备。
IOS和Hypervisors:该选项主要是配置GNS3中所定义的各种Cisco IOS。
如图显示出所定义的两种路由器7200和3640。
如需要添加另外的IOS,则只需要选择好相应的IOS镜像文件,在“平台”和“型号”下拉框中选择相对应的选项,然后定义内存值,一般设置为96MB,设置完成之后进行点击“保存”按钮即可完成。
图标管理(S):在这里可以自定义一些节点。
“一般”标签页面:该页面主要是GNS3的一些基本设置,如语言和界面规划等信息。
语言选项:可以对软件的显示语言进行选择设置。
Launch the project dialog at startup:选中该选择后,每次启动GNS3之后都会启动“新工程”对话框,反之不选中则不会启动该对话框。
cisco模拟器使用技巧与经验总结你还在为cisco模拟器使用技巧与经验总结而烦恼么?不用担心,接下来是店铺为大家收集的cisco模拟器使用技巧与经验总结,欢迎大家阅读:cisco模拟器使用技巧与经验总结的方法一、 cisco模拟器简介------------------------------------------------------------------------------------------------------------------------------------------Cisco的模拟器主要有三个。
PT、GNS、IOUPT基于flash,比较节省资源,但比较不是跑的真ios,有bug。
GNS和小凡等算同一类,都是靠dynamips虚拟出cisco硬件平台,直接运行ios。
完全模拟路由器,但交换机只能用路由器上面的交换模块模拟,不支持诸多交换机的特效,比如mst, bpduguard, bpdufilter, port-security等等。
IOU(ios over unix)是思科内部产品测试使用的模拟器,占用资源少,支持特效多。
现在流传出来的IOU版本较低,有些特效也不支持,比如EC,但其功能已无可厚非。
IOU不能运行在x86平台,所以现在市面上流传的都是经”改装”的,变成了IOL(ios over linux),linux开源,能运用于任何平台。
还有一点,IOU现在还没有比较好的图形化搭建拓扑的工具(也有图形化工具的),所以搭建拓扑有点麻烦,不过搭一个万能拖图就OK,终生受益,呵呵….------------------------------------------------------------------------------------------------------------------------------------------二、经验总结------------------------------------------------------------------------------------------------------------------------------------------PT功能受限,我主要介绍GNS和IOUGNS篇模拟交换机1.不需要划分vlan,直接拖图中的以太网交换机或路由器交换模块,不做任何配置2.需要划分vlan。
