一般情况下的风荷载计算

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w……7.1.1-2[GB50009-2001 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：15.6m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，15.6m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.7189μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，15.6m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1.1529μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表7.3.1采用；2. 负压区-对墙面，取-1.0-对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。

如何计算风荷载风指的是从高压区向低压区流动的空气，它流动的方向大部分时候是水平的。

[1] 强风具有很大的破坏力，因为它们会对建筑物表面施加压力。

这种压力的强度就是风荷载。

风的影响取决于建筑物的大小和形状。

为了设计和建造更加安全、抗风能力更强的建筑物，以及在建筑物顶部安放天线等物体，计算风荷载很有必要。

方法1用通用公式计算风荷载1 了解通用公式。

风荷载的通用公式是 F = A x P x Cd，其中 F是力或风荷载， A是物体的受力面积， P是风压，而 Cd是阻力系数。

[2] 这个公式在估算特定物体的风荷载时非常有用，但无法满足规划新建筑的建筑规范要求。

2 得出受力面积 A。

它是承受风吹的二维面面积。

[3] 为了进行全面分析，你得对建筑物的每个面各做一次计算。

比如，如果建筑物西侧面的面积为20m2，那就把这个值代入公式中的 A，来计算西侧面的风荷载。

计算面积的公式取决于面的形状。

计算平坦壁面的面积时，可以使用公式面积 = 长 x 高。

公式面积 = 直径 x 高度可以算出圆柱面面积的近似值。

使用国际单位计算时，面积 A应该使用平方米（m2）作为单位。

使用英制单位计算时，面积 A应该使用平方英尺（ft2）作为单位。

3 计算风压。

使用英制单位（磅/平方英尺）时，风压P的简单公式为P =0.00256V^{2}，其中 V是风速，单位为英里/小时（mph）。

[4] 而使用国际单位（牛/平方米）时，公式会变成P = 0.613V^{2}，其中 V的单位是米/秒。

[5]这个公式是基于美国土木工程师协会的规范。

系数0.00256是根据空气密度和重力加速度的典型值计算得出的。

[6]工程师会考虑周围地形和建筑类型等因素，使用更精确的公式。

你可以在ASCE规范7-05中查找公式，或使用下文的UBC公式。

如果你不确定风速是多少，可以查询美国电子工业协会（EIA）标准或其他相关标准，找到你们当地的最高风速。

比如，美国大部分地区都是A级区，最大风速为86.6 mph，但沿海地区可能位于B级区或C级区，前者的最大风速为100 mph，后者为111.8 mph。

3.6.风荷载计算 根据《建筑结构荷载规范》（GB50009-2012）规范，风荷载的计算公式为：0k z s z w u u βω= （8.1.1-1）s u ——体型系数z u ——风压高度变化系数 z β——风振系数0ω——基本风压k w ——风荷载标准值体型系数s u 根据建筑平面形状由《建筑结构荷载规范》表7.3.1确定。

本项目建筑平面为规则的矩形，查表8.3.1项次30，迎风面体型系数0.8（压风指向建筑物内侧），背风面-0.5（吸风指向建筑外侧面），侧风面-0.7（吸风指向建筑外侧面）。

风压高度变化系数z u 根据建筑物计算点离地面高度和地面粗糙度类别，按照规范表8.2.1确定。

本工程结构顶端高度为3.0x30+0.6=90.6米，建筑位于北京市郊区房屋较稀疏，由规范8.2.1条地面粗糙度为B 类。

由表8.2.1高度90米和100米处的B 类地面粗糙度的风压高度变化系数分别为1.93和2.00。

则90.6米高度处的风压高度变化系数通过线性插值为：90.690(2.00 1.93) 1.93 1.934210090z u -=-+=- 对于高度大于30m 且高宽比大于1.5的房屋，以及基本自振周期T1大于0.25s 的各种高耸结构，应考虑风压脉动对结构产生顺风向风振的影响。

本工程30层钢结构建筑。

基本周期估算为()1T =0.10~0.15n=3.0~4.5s ，应考虑脉动风对结构顺风向风振的影响，并由下式计算：1012Z gI B β=+ （8.4.3）、1w k ——地面粗糙度修正系数，对应A 、B 、C 和D 类地面粗糙，可分别取1.28、1.0、0.54和0.26；1ζ——结构阻尼比，对钢结构可取0.01，对有填充墙的钢结构房屋可取0.02，对钢筋混凝土及砌体结构可取0.05，对其他结构可根据工程经验确定。

经过etabs 软件分析，结构自振周期1 4.67f s =110208.851.00.45w x k ω===⨯ 22124/324/311208.850.8626(1)60.02(1208.85)x R x ππζ===+⨯+脉动风荷载的背景分量因子可按下列规定确定：11()z x zzz B kH αφρρμ= （8.4.5） 式中： 1()z φ——结构第1阶振型系数H ——结构总高度（m ），对应A 、B 、C 和D 类地面粗糙度，H 的取值分别不能大于300m 、350m 、450m 和550m ；x ρ——脉动风荷载水平方向相关系数；z ρ——脉动风荷载竖向方向相关系数；k 、1α——系数，按表8.4.5-1取值。

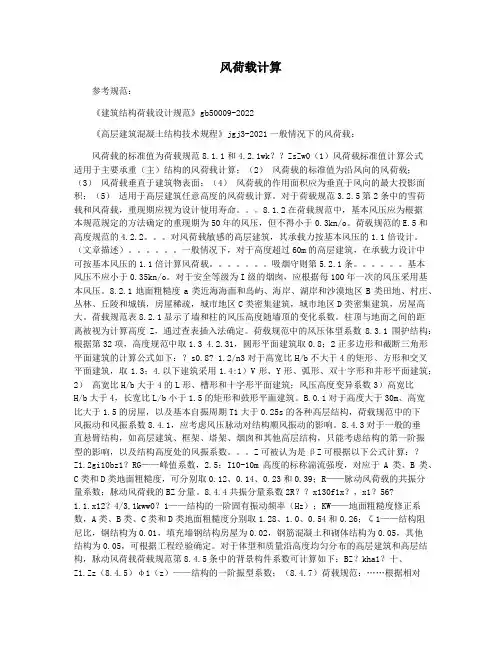

风荷载计算参考规范：《建筑结构荷载设计规范》gb50009-2022《高层建筑混凝土结构技术规程》jgj3-2021一般情况下的风荷载：风荷载的标准值为荷载规范8.1.1和4.2.1wk？？ZsZw0（1）风荷载标准值计算公式适用于主要承重（主）结构的风荷载计算；（2）风荷载的标准值为沿风向的风荷载；（3）风荷载垂直于建筑物表面；（4）风荷载的作用面积应为垂直于风向的最大投影面积；（5）适用于高层建筑任意高度的风荷载计算。

对于荷载规范3.2.5第2条中的雪荷载和风荷载，重现期应视为设计使用寿命。

8.1.2在荷载规范中，基本风压应为根据本规范规定的方法确定的重现期为50年的风压，但不得小于0.3kn/o。

荷载规范的E.5和高度规范的4.2.2。

对风荷载敏感的高层建筑，其承载力按基本风压的1.1倍设计。

（文章描述）。

一般情况下，对于高度超过60m的高层建筑，在承载力设计中可按基本风压的1.1倍计算风荷载。

吸烟守则第5.2.1条。

基本风压不应小于0.35kn/o。

对于安全等级为I级的烟囱，应根据每100年一次的风压采用基本风压。

8.2.1地面粗糙度a类近海海面和岛屿、海岸、湖岸和沙漠地区B类田地、村庄、丛林、丘陵和城镇，房屋稀疏，城市地区C类密集建筑，城市地区D类密集建筑，房屋高大。

荷载规范表8.2.1显示了墙和柱的风压高度随墙顶的变化系数。

柱顶与地面之间的距离被视为计算高度Z，通过查表插入法确定。

荷载规范中的风压体型系数8.3.1围护结构：根据第32项，高度规范中取1.3 4.2.31，圆形平面建筑取0.8；2正多边形和截断三角形平面建筑的计算公式如下：？s0.8? 1.2/n3对于高宽比H/b不大于4的矩形、方形和交叉平面建筑，取1.3；4.以下建筑采用1.4:1）V形、Y形、弧形、双十字形和井形平面建筑；2）高宽比H/b大于4的L形、槽形和十字形平面建筑；风压高度变异系数3）高宽比H/b大于4，长宽比L/b小于1.5的矩形和鼓形平面建筑。

风荷载计算方法
风荷载计算是指根据建筑物高度、结构形式、地理位置、建筑物
表面积、风速等参数，计算出风力对建筑物产生的作用力，以确定建
筑物在风力作用下的稳定性和安全性。

风荷载计算是建筑结构设计的
重要基础计算，对保证建筑物的安全性和稳定性具有极为重要的意义。

计算风荷载的方法主要采用美国标准和欧洲标准两种方法。

美国标准采用ASCE7标准，根据建筑物的形状、高度、地理位置、建筑物表面积、风速等参数参考标准的风荷载量进行计算。

首先根据
不同的地区选择适用的地区风速，然后按照建筑的高度和类型选择适
当的风荷载系数，利用公式计算出所需的风荷载。

欧洲标准采用Eurocode 1标准，根据建筑物的高度、风速、地形
等参数确定风压力大小，并根据建筑物的形状和功能，采用不同的计
算公式进行计算。

首先根据不同的地区选择适用的地区风速，然后根
据建筑物的高度、形状和暴露面积，采用对应的风荷载系数计算风压
力大小。

计算结果通常以单位面积上的风荷载或风压力表示。

无论是美国标准还是欧洲标准，计算风荷载都需要考虑到建筑物
的结构特征、地理环境和气象情况等因素，以获取合理的结果。

同时，风荷载计算也需要考虑到建筑物在不同时期产生的不同风荷载，以便
为结构设计提供全面且准确的参考数据。

总之，风荷载计算是建筑工程设计中不可或缺的一部分，对保证
建筑物的稳定性和安全性具有非常重要的意义。

了解并运用标准的计
算方法能够为工程师们提供准确的数据，同时也能够提高建筑物的抗
风能力和设计质量，从而提高建筑物在自然灾害等情况下的防护能力。

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w…… 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =×(1+2μf) 其中：μf=×(Z/10)B类场地：βgz =×(1+2μf) 其中：μf=(Z/10)C类场地：βgz =×(1+2μf) 其中：μf=(Z/10)D类场地：βgz =×(1+2μf) 其中：μf=(Z/10)对于B类地形，高度处瞬时风压的阵风系数：βgz=×(1+2×(Z/10))=μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=×(Z/10)当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=×(Z/10)当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=×(Z/10)当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，高度处风压高度变化系数：μz=×(Z/10)=μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表采用；2. 负压区-对墙面，取-对墙角边，取二、内表面对封闭式建筑物，按表面风压的正负情况取或。

欢迎共阅1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值（KN/m2）按下式计算：1.1.1基本风压按当地空旷平坦地面上50年一遇按公式 其中的单位为，kN/m 2。

也可以用公式1.1.2 风压高度变化系数风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以粗糙度类别场地确定之后上式前两项为常数，于是计算时变成下式：1.1.3风荷载体形系数1）单体风压体形系数（1）圆形平面；（2）正多边形及截角三角平面，n为多边形边数；（3）高宽比的矩形、方形、十字形平面；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比的十字形、高宽比，长宽比的矩形、鼓形平面（5）未述事项详见相应规范。

23檐口、雨棚、遮阳板、阳台等水平构件计算局部上浮风荷载时，不宜小于1.1.4米且高宽比的房屋，以及自振周期虑脉动风压对结构发生顺向风振的影响。

且可忽略扭转的结构在高度处的风振系数○1g为○2R为脉动风荷载的共振分量因子，计算方法如下：为结构阻尼比，对钢筋混凝土及砌体结构可取；为地面粗糙修正系数，取值如下：为结构第一阶自振频率（Hz）；高层建筑的基本自振周期可以由结构动力学计算确定，对于较规则的高层建筑也可采用），B为房屋宽度（m）。

○3对于体型和质量沿高度均匀分布的高层建筑，、为系数，按下表取值：为结构第一阶振型系数，可由结构动力学确定，对于迎风面宽度较大的高层建筑，当剪力墙和框架均其主要作用时，振型系数查下表，其中H为结构总高度，结构总高度小于等于梯度风高度。

为脉动风荷载水平、竖直方向相关系数，分别按下式计算:B。

1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值ωk （KN/m ²）按下式计算：ωk =βz μs μz ω0风荷载标准值（kN/m 2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压1.1.1 基本风压ω0按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v 0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 ω0=12ρv 02确定数值大小，但不得小于0.3kN/m 2，其中ρ的单位为t/m ³，ω0单位为kN/m 2。

也可以用公式ω0=11600v 02计算基本风压的数值，也不得小于0.3kN/m2。

1.1.2 风压高度变化系数μZ风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以B 类地面粗糙程度作为标准地貌，给出计算公式。

μZX=(H tB 10)2αB (10H tX )2αX (Z 10)2αXμZA =1.248(Z 10)0.24μZB =1.000(Z )0.30μZC =0.544(Z 10)0.44μZD =0.262(Z 10)0.601.1.3 风荷载体形系数μS1）单体风压体形系数（1）圆形平面μS =0.8；（2）正多边形及截角三角平面μS=0.8+√n，n为多边形边数；（3）高宽比HB≤4的矩形、方形、十字形平面μS=1.3；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比HB >4的十字形、高宽比HB>4，长宽比LB≤1.5的矩形、鼓形平面μS=1.4；（5）未述事项详见相应规范。

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：w k=βgzμzμs1w0……7.1.1-2[GB50009-2001 2006年版]上式中：w k：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：15.6m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz=K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz=0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz=0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz=0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，15.6m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.7189μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，15.6m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1.1529μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表7.3.1采用；2. 负压区-对墙面，取-1.0-对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。

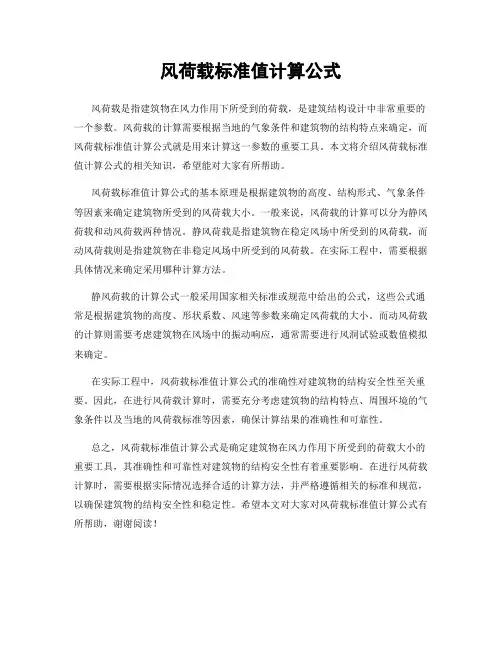

风荷载标准值计算公式
风荷载是指建筑物在风力作用下所受到的荷载，是建筑结构设计中非常重要的一个参数。

风荷载的计算需要根据当地的气象条件和建筑物的结构特点来确定，而风荷载标准值计算公式就是用来计算这一参数的重要工具。

本文将介绍风荷载标准值计算公式的相关知识，希望能对大家有所帮助。

风荷载标准值计算公式的基本原理是根据建筑物的高度、结构形式、气象条件等因素来确定建筑物所受到的风荷载大小。

一般来说，风荷载的计算可以分为静风荷载和动风荷载两种情况。

静风荷载是指建筑物在稳定风场中所受到的风荷载，而动风荷载则是指建筑物在非稳定风场中所受到的风荷载。

在实际工程中，需要根据具体情况来确定采用哪种计算方法。

静风荷载的计算公式一般采用国家相关标准或规范中给出的公式，这些公式通常是根据建筑物的高度、形状系数、风速等参数来确定风荷载的大小。

而动风荷载的计算则需要考虑建筑物在风场中的振动响应，通常需要进行风洞试验或数值模拟来确定。

在实际工程中，风荷载标准值计算公式的准确性对建筑物的结构安全性至关重要。

因此，在进行风荷载计算时，需要充分考虑建筑物的结构特点、周围环境的气象条件以及当地的风荷载标准等因素，确保计算结果的准确性和可靠性。

总之，风荷载标准值计算公式是确定建筑物在风力作用下所受到的荷载大小的重要工具，其准确性和可靠性对建筑物的结构安全性有着重要影响。

在进行风荷载计算时，需要根据实际情况选择合适的计算方法，并严格遵循相关的标准和规范，以确保建筑物的结构安全性和稳定性。

希望本文对大家对风荷载标准值计算公式有所帮助，谢谢阅读！。

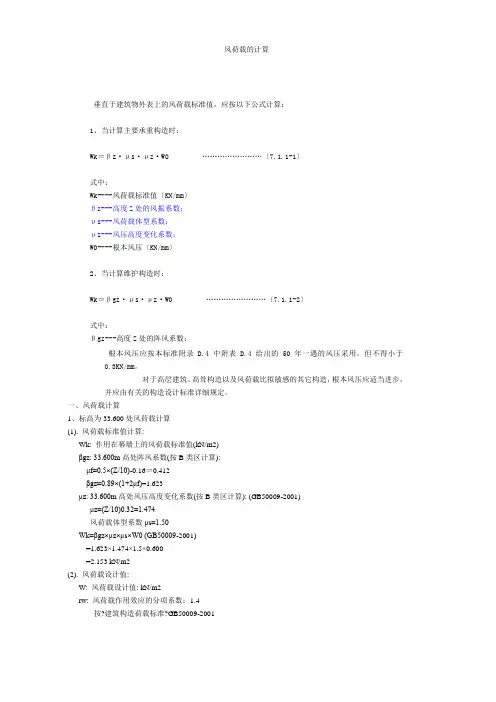

风荷载的计算垂直于建筑物外表上的风荷载标准值，应按以下公式计算：1、当计算主要承重构造时：Wk＝βz·μs·μz·W0 ……………………〔7.1.1-1〕式中：Wk----风荷载标准值〔KN/mm〕βz---高度Z处的风振系数；μs---风荷载体型系数；μz---风压高度变化系数；W0----根本风压〔KN/mm〕2、当计算维护构造时：Wk＝βgz·μs·μz·W0 ……………………〔7.1.1-2〕式中：βgz---高度Z处的阵风系数；根本风压应按本标准附录 D.4中附表 D.4给出的50年一遇的风压采用，但不得小于0.3KN/mm。

对于高层建筑、高耸构造以及风荷载比拟敏感的其它构造，根本风压应适当进步，并应由有关的构造设计标准详细规定。

一、风荷载计算1、标高为33.600处风荷载计算(1). 风荷载标准值计算:Wk: 作用在幕墙上的风荷载标准值(kN/m2)βgz: 33.600m高处阵风系数(按B类区计算):μf=0.5×(Z/10)-0.16＝0.412βgz=0.89×(1+2μf)=1.623μz: 33.600m高处风压高度变化系数(按B类区计算): (GB50009-2001)μz=(Z/10)0.32=1.474风荷载体型系数μs=1.50Wk=βgz×μz×μs×W0 (GB50009-2001)=1.623×1.474×1.5×0.600=2.153 kN/m2(2). 风荷载设计值:W: 风荷载设计值: kN/m2rw: 风荷载作用效应的分项系数：1.4按?建筑构造荷载标准?GB50009-2001随着现代高尚住宅的开展对铝合金门窗的要求越来越高，铝合金门窗不仅仅是框、扇的简单组合，而且要具备良好的物理性能〔风压强度、空气浸透、雨水渗漏等性能〕。

风荷载计算算例3.6.风荷载计算根据《建筑结构荷载规范》（GB50009-2012）规范，风荷载的计算公式为：0k z s z w u u βω= （8.1.1-1）s u ——体型系数z u ——风压高度变化系数z β——风振系数0ω——基本风压k w ——风荷载标准值体型系数s u 根据建筑平面形状由《建筑结构荷载规范》表7.3.1确定。

本项目建筑平面为规则的矩形，查表8.3.1项次30，迎风面体型系数0.8（压风指向建筑物内侧），背风面-0.5（吸风指向建筑外侧面），侧风面-0.7（吸风指向建筑外侧面）。

风压高度变化系数z u 根据建筑物计算点离地面高度和地面粗糙度类别，按照规范表8.2.1确定。

本工程结构顶端高度为3.0x30+0.6=90.6米，建筑位于北京市郊区房屋较稀疏，由规范8.2.1条地面粗糙度为B 类。

由表8.2.1高度90米和100米处的B 类地面粗糙度的风压高度变化系数分别为1.93和2.00。

则90.6米高度处的风压高度变化系数通过线性插值为：90.690(2.00 1.93) 1.93 1.934210090z u -=-+=-对于高度大于30m 且高宽比大于1.5的房屋，以及基本自振周期T1大于0.25s 的各种高耸结构，应考虑风压脉动对结构产生顺风向风振的影响。

本工程30层钢结构建筑。

基本周期估算为()1T =0.10~0.15n=3.0~4.5s ，应考虑脉动风对结构顺风向风振的影响，并由下式计算：210121Z gI B R β=++ （8.4.3）式中：g ——峰值因子，可取2.510I ——10m 高度名义湍流强度，对应ABC 和D 类地面粗糙，可分别取0.12、0.14、0.23和0.39；R ——脉动风荷载的共振分量因子z B ——脉动风荷载的背景分量因子脉动风荷载的共振分量因子可按下列公式计算：2124/3116(1)x R x πζ=+（8.4.4-1）11105w x x k ω=> （8.4.4-2）式中：1f ——结构第1阶自振频率（Hz ）w k ——地面粗糙度修正系数，对应A 、B 、C 和D 类地面粗糙，可分别取1.28、1.0、0.54和0.26；1ζ——结构阻尼比，对钢结构可取0.01，对有填充墙的钢结构房屋可取0.02，对钢筋混凝土及砌体结构可取0.05，对其他结构可根据工程经验确定。

4.2 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑所受的风荷载。

4.2.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：1. 基本风压值Wo按当地空旷平坦地面上10 米高度处10 分钟平均的风速观测数据，经概率统计得出50 年一遇大值确定的风速V0(m/s) 按公式确定。

但不得小于0.3kN/m2 。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100 年重现期的风压值；对风荷载是否敏主要与高层建筑的自振特性有关，目前还没有实用的标准。

一般当房屋高度大于60 米时，采用100 年的风压。

《建筑结构荷载规范》（GB50009 －2001 ）给出全国各个地方的设计基本风压。

2. 风压高度变化系数μz《荷载规范》把地面粗糙度分为A、B、C、D 四类。

A 类：指近海海面、海岸、湖岸、海岛及沙漠地区；B 类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；C 类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区；风荷载高度变化系数μ z0.24)0.440.6地面粗糙类别高度（ m)A B C D5 1.17 1.00 0.74 0.62 10 1.38 1.00 0.74 0.62 15 1.52 1.14 0.74 0.62 计算公式20 1.63 1.25 0.84 0.62 A 类地区=1.379(z/10) 30 1.80 1.42 1.00 0.62 B 类地区= (z/10) 0.32 40 1.921.561.130.73C 类地区=0.616(z/1050 2.03 1.67 1.25 0.84 D 类地区=0.318(z/10)60 2.12 1.77 1.35 0.93 70 2.20 1.86 1.45 1.02 80 2.27 1.95 1.54 1.11 90 2.34 2.02 1.62 1.19 100 2.40 2.09 1.70 1.27 150 2.642.382.031.61200 2.83 2.61 2.30 1.92250 2.99 2.80 2.54 2.19300 3.12 2.97 2.75 2.45350 3.12 3.12 2.94 2.68400 3.12 3.12 3.12 2.91≥450 3.12 3.12 3.12 3.12位于山峰和山坡地的高层建筑，其风压高度系数还要进行修正，可查阅《荷载规范》。

风荷载计算公式及符号含义
风荷载计算的公式可以根据不同的情况而有所不同，以下是常见的两个公式及符号含义：
1. 低层建筑风荷载计算公式：
F = 0.613 × C_f × A × V_max^2
其中，
F为风荷载（单位为N/m^2或Pa）；
C_f为风压系数；
A为被风作用面积（单位为m^2）；
V_max为设计风速（单位为m/s）。

2. 高层建筑风荷载计算公式（按国家标准GB 50009-2012）：
F = qz × Ce × Cg × A × V^2
其中，
F为风荷载（单位为N/m^2或Pa）；
qz为高度变化系数；
Ce为暴风区基准风压系数；
Cg为结构高度系数；
A为结构投影面积（单位为m^2）；
V为设计基本风速（单位为m/s）。

在这些公式中，符号的含义如下：
- C_f或Ce为风压系数，是根据建筑结构和环境条件来确定的参数，用于衡量建筑所受风力的大小；
- A为被风作用面积或结构投影面积，表示建筑物横截面在垂直方向上所受的风力面积；
- V_max或V为设计风速或设计基本风速，是参考当地的气象数据和规范要求确定的；
- qz为高度变化系数，它是表示建筑高度变化对风荷载的影响；- Cg为结构高度系数，是考虑建筑物高度和形状对风力的影响；- F表示风荷载的大小，单位为N/m^2或Pa，表示单位面积上
所受的力量。

1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值ωk （KN/m ²）按下式计算：ωk =βz μs μz ω0风荷载标准值（kN/m 2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压1.1.1 基本风压ω0按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v 0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 ω0=12ρv 02 确定数值大小，但不得小于0.3kN/m 2，其中ρ的单位为t/m ³，ω0单位为kN/m 2。

也可以用公式ω0=11600v 02计算基本风压的数值，也不得小于0.3kN/m2。

1.1.2 风压高度变化系数ωω风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规以B 类地面粗糙程度作为标准地貌，给出计算公式。

ωωω=(ωωω)2ωω(10ωω)2ωω(ω)2ωωωωω=1.248(ω10)0.24ωωω=1.000(ω10)0.30ωωω=0.544(ω)0.44ωωω=0.262(ω10)0.601.1.3 风荷载体形系数ωω1）单体风压体形系数（1）圆形平面ωω=0.8；（2）正多边形及截角三角平面ωω=0.8+√ω，n 为多边形边数；（3）高宽比ωω≤4的矩形、方形、十字形平面ωω=1.3；（4）V 形、Y 形、L 形、弧形、槽形、双十字形、井字形、高宽比ωω>4的十字形、高宽比ωω>4，长宽比ωω≤1.5的矩形、鼓形平面ωω=1.4；（5）未述事项详见相应规。

窗抗风载荷计算一、计算依据二、风荷载计算1、基本情况：门窗计算风荷最大标高取70米；根据工程所处的地理位置，其风压高度变化系数按C类算。

平开窗的受力杆件MQ25-24a最大计算长度为2400mm，杆件两边的最大受力宽度为:1375mm,；推拉窗的受力杆件QLC30-25最大计算长度为:1960mm，杆件两边的最大受力宽度为1480mm。

2、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数， (资料③P44表7.5.1)μS—风荷载体型系数，取μS =0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.7KPa (资料③全国基本风压分布图)μz—风压高度变化系数, （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.66×0.8×1.45×0.7=1.35KPa三、主要受力构件的设计及校核1、受力构件的截面参数根据（ BH^3-bh^3 ）/12 Ix=0.0491(D4 – d4 ) (资料④P112表1-63)Ix1=Ix+a2 F W=I/h (资料④P106表1-62)则平开窗的受力构件的惯性矩I为118684m4,抗弯模量为5395 m3；推拉窗的受力构件的惯性矩I为119638.67m4，抗弯模量为7477.42m3。

2、受力构件的设计根据挠度计算公式：μmax = 5qL^4 /（384EI） (资料②P494表5-31)其中线荷载计算值：q = awk /2 (资料②P494)装单层玻璃时，型材许允挠度：μmax< L /120，且绝对挠不大于15mm（资料③）则有：5awk L^4 /（2x384EI）<L/120当L/120≥15时，则有：5awk L4 /（2x384EI）<15E-铝合金型材的弹性模量，取E=0.7×105(1)平开窗受力杆件的长度为2400mm其两边最大的受力宽度为1375mm时满足要求的型材截面惯性矩：I>5×120awk L^3 /（2×384E）=263513.25mm^4> 118684mm^4则构件的截面惯性矩不能满足挠度要求,故需在铝合金型材内加经防腐处理的冷轧槽钢。

3.风荷载(wind load)1)《规范》规定的一般情况垂直于建筑物表面上的风荷载标准值：Wx=βHsHzWg其中，w,——风荷载标准值，单位为kN/m²。

w,——基本风压，单位为kN/m²。

β,——高度z处的风振系数。

μ——风荷载体型系数。

μz——风压高度变化系数，由教材表10—4查得。

表7.2.1 风压高度变化系数料高地面或海平面高度(m)地面租粉度类别A B C ()5 10 15 20 30 40 50 60 70 S) 90 100 150 200 250 300 350 400 2450 1.171.381.521.631.801.922.032.122.202.272.342.482.642.832.993.123.123.123.121.001.001.141.251.421.561.671.771.801.952.022.092.382.612.80)2.973.123.123.120.740.740.740.841.001.131.251.351.451.541.621.702.032.34)2.542.752.943.123.120.620.620.620.620.620.7300.840.931.021.111.191.271.611.922.192.452.6%2.913.12表7.3.1风荷载体型系数项次类别体型及体型系数p.1封闭式落地双坡屋面α0°30°≥60°中间值按插入法计算2封闭式双坡屋面≤15°30°≥60°Hs-0.6+0.8中间值按插入法计算2)单层厂房的风荷载(1)不考虑风振系数，取β。

=1(2)屋盖顶面斜坡部分的风荷载计算，要将垂直屋面表面的荷载投影到水平面上。

(3)均按檐口、柱顶离室外地面距离作为计算高度z 3 ) 排架中风荷载的计算(1)排架上的风荷载类型A.柱顶以下墙面：按均布风荷载考虑kN/mB.柱顶至屋脊间屋盖部分：仍取为均布的，其对排架的作用则按作用在柱顶的水平集中风荷载W 考虑严0.58-0.75.-山工8.0+A。

60m风荷载标准值计算方法公式
风荷载是指建筑物所承受的风力作用力，是建筑结构设计中非常重要的考虑因素之一。

对于设计建筑物的工程师而言，了解如何计算60m高度下的风荷载标准值是至关重要的。

风荷载标准值的计算方法使用的是以下公式：
F = 0.613 * K * V^2 * G
其中，
F表示风荷载标准值（单位：kN/m^2）；
K是地面粗糙度系数；
V是设计基本风速（单位：m/s）；
G是高度修正系数。

首先，我们需要确定地面粗糙度系数K。

根据建筑物所在地区的地面情况，可以在相应的技术规范中找到K值的表格。

选择与建筑物所在地区相匹配的K值。

然后，需要确定设计基本风速V。

这个数值可以根据建筑所在地区的气象数据和相关规范来确定。

通常情况下，气象部门会提供基本风速的统计数据，可以根据所选地点的特殊气象情况进行适当调整。

最后，高度修正系数G需要考虑建筑物的高度。

正常情况下，建筑物高度在60m之内的话，可以使用固定的修正系数。

在大多数规范中，当建筑物高度不超过60m时，修正系数G为1。

将以上数值代入公式进行计算，即可得到60m高度下的风荷载标准值。

需要注意的是，在实际工程设计中，风荷载标准值通常还需要考虑其他因素，
如特殊地理环境、建筑物形状等。

因此，在进行具体的结构设计时，建议根据相应的规范和标准来确保计算的准确性。

综上所述，根据给定的任务名称，我们可以使用上述的计算公式来计算60m高度下的风荷载标准值。

但需要根据实际情况中的K值、V值和G值进行具体计算，并参考相应的规范和标准来保证设计的准确性和安全性。
