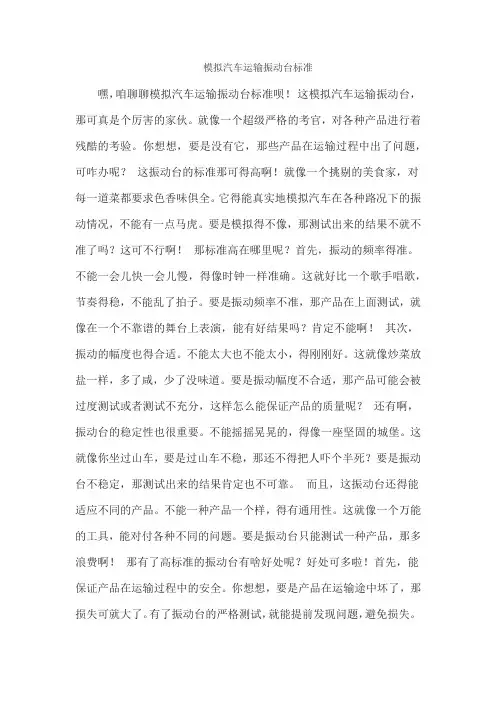

模拟汽车运输振动台标准嘿，咱聊聊模拟汽车运输振动台标准呗！这模拟汽车运输振动台，那可真是个厉害的家伙。
就像一个超级严格的考官，对各种产品进行着残酷的考验。
你想想，要是没有它，那些产品在运输过程中出了问题，可咋办呢？这振动台的标准那可得高啊！就像一个挑剔的美食家，对每一道菜都要求色香味俱全。
它得能真实地模拟汽车在各种路况下的振动情况，不能有一点马虎。
要是模拟得不像，那测试出来的结果不就不准了吗？这可不行啊！那标准高在哪里呢？首先，振动的频率得准。
不能一会儿快一会儿慢，得像时钟一样准确。
这就好比一个歌手唱歌，节奏得稳，不能乱了拍子。
要是振动频率不准，那产品在上面测试，就像在一个不靠谱的舞台上表演，能有好结果吗？肯定不能啊！其次，振动的幅度也得合适。
不能太大也不能太小，得刚刚好。
这就像炒菜放盐一样，多了咸，少了没味道。
要是振动幅度不合适，那产品可能会被过度测试或者测试不充分，这样怎么能保证产品的质量呢？还有啊，振动台的稳定性也很重要。
不能摇摇晃晃的，得像一座坚固的城堡。
这就像你坐过山车，要是过山车不稳，那还不得把人吓个半死？要是振动台不稳定，那测试出来的结果肯定也不可靠。
而且，这振动台还得能适应不同的产品。
不能一种产品一个样，得有通用性。
这就像一个万能的工具，能对付各种不同的问题。
要是振动台只能测试一种产品，那多浪费啊！那有了高标准的振动台有啥好处呢？好处可多啦！首先，能保证产品在运输过程中的安全。
你想想，要是产品在运输途中坏了，那损失可就大了。
有了振动台的严格测试，就能提前发现问题，避免损失。
其次，能提高产品的质量。
经过振动台的考验，产品会变得更加坚固耐用。
这就像一个运动员经过艰苦的训练，会变得更加强壮。
产品质量好了，消费者也会更满意。
最后，能促进企业的发展。
一个企业如果重视产品质量，用好的振动台进行测试，那肯定会赢得市场的认可。
这就像一个学生努力学习，考出好成绩，会得到老师和家长的表扬。
企业发展好了，也能为社会做出更大的贡献。
模拟运输振动台测试标准●测试目的模拟运输振动台测试的目的是为了评估产品在运输过程中可能受到的振动影响，确定产品结构的稳定性和可靠性。
通过本测试，可以了解产品在振动环境下的性能表现，为产品的设计和改进提供依据。
●测试设备模拟运输振动台应具备以下设备：●振动台：能够提供垂直和水平两个方向的振动。
●控制系统：能够控制振动频率、振幅和时间等参数。
●测量仪器：用于测量振动的加速度、速度和位移等参数。
●稳定的支撑基础：确保振动台的性能不受影响。
测试样品测试样品应符合以下要求：●样品应完整、无破损，并已完成相关质量检测。
●样品应按照实际运输状态进行固定，确保在测试过程中不会发生移位。
●测试前应对样品进行详细记录，以便后续结果对比。
测试参数设置在模拟运输振动台测试中，应设置以下参数：●振动频率：根据产品特点及运输实际情况设定。
●振幅：根据产品承受能力及运输实际情况设定。
●振动时间：根据实际运输时间及产品性能要求设定。
●测试模式：可选择单振型、复合型等模式。
●其他参数：如加速度、速度、位移等可根据实际需求进行设置。
测试程序按以下步骤进行测试：●将测试样品放置在振动台上，并固定好。
●启动控制系统，设定好测试参数。
●开始测试，并记录相关数据。
●测试结束后，取出样品，并进行检查和记录。
●对测试数据进行分析和处理。
测试结果记录根据测试数据，记录以下结果：●振动的各项参数：如频率、振幅、时间等。
●样品的性能表现：如位移、加速度、速度等。
●样品的外观变化：如破损、变形等。
●其他相关数据：如温度、湿度等环境因素。
测试报告编制根据测试结果，编制测试报告，包括以下内容：●测试目的及概述。
●测试设备及样品介绍。
●测试参数及程序说明。
●测试结果详细记录及分析。
●对产品的评价及改进建议。
测试注意事项在模拟运输振动台测试过程中，应注意以下事项：保证测试环境的安全，禁止无关人员靠近。
包装运输振动测试标准与方法嘿，咱今儿就来聊聊包装运输振动测试标准与方法。
你可别小瞧了这个，这可关系到咱的宝贝货物在运输过程中能不能安然无恙呢！想象一下，那些货物就像要去经历一场大冒险，而包装就是它们的保护盔甲。
要是这盔甲不给力，那货物不就容易在运输途中磕了碰了，遭罪呀！所以这个振动测试标准那可太重要啦。
那到底啥是振动测试标准呢？简单说，就是给包装定个规矩，得达到一定的要求，才能保证货物在振动环境下不出问题。
这就好比给运动员定个标准，得达到那个水平才能去参加比赛。
一般来说呢，这标准会考虑很多因素，比如振动的频率呀、幅度呀、持续时间呀等等。
这就像咱做菜放盐，放多了咸，放少了没味，得恰到好处才行。
那具体怎么测试呢？这方法可多了去了。
有一种常见的方法是把包装好的货物放在振动台上，然后让振动台开始工作。
这振动台就像个调皮的小精灵，不停地晃呀晃，看看货物能不能受得了。
还有的时候，会模拟实际运输过程中的振动情况。
比如卡车在路上跑，会有各种颠簸呀、摇晃呀，那测试的时候就得尽量模仿这些情况。
这就好像给货物来了一场真实的运输彩排。
在测试的时候，可得瞪大了眼睛仔细观察。
看看包装有没有破损呀，货物有没有移位呀。
要是有问题，那可就得赶紧想办法改进包装，不然等真运出去了，那麻烦可就大啦！咱再想想，要是没有这些标准和方法，那会咋样呢？那货物可能就像没头苍蝇一样，在运输过程中乱撞，最后到了目的地都成了一堆破烂。
那咱不是白忙活了嘛！所以呀，这包装运输振动测试标准与方法可真是不能马虎。
咱得认真对待，就像爱护自己的宝贝一样爱护那些货物。
只有这样，才能保证它们安全到达目的地，给咱带来好的收益呀！这可不是开玩笑的事儿，大家说是不是呀！咱可不能让货物在运输途中遭罪，得让它们舒舒服服地到达目的地，这样大家都开心呀！大家可得记住咯！。
模拟汽车运输振动台测试标准汽车运输振动台测试标准是针对汽车运输过程中可能遇到的振动环境进行模拟测试的一种方法。
通过对汽车在振动台上进行测试，可以评估汽车在运输过程中的耐久性和安全性。
汽车运输振动台测试标准的制定需要考虑以下几个方面：1.振动频率和振幅：振动频率和振幅是决定测试标准的关键参数。
振动频率需要根据实际运输环境来确定，常见的振动频率范围为10Hz到100Hz。
振幅则需要根据不同的测试要求进行确定，例如模拟道路不平整程度的振幅范围一般为0.5g到1.5g。
2.振动方式：振动方式可以分为三种：正弦波振动、随机振动和冲击振动。
正弦波振动适用于模拟车辆行驶过程中的连续振动，随机振动则适用于模拟道路粗糙度或不均匀性造成的随机振动，而冲击振动适用于模拟车辆行驶过程中的突然冲击。
3.测试条件：在制定汽车振动台测试标准时，还需要考虑测试条件。
测试条件包括环境温度、湿度和大气压力等。
这些条件需要根据实际运输环境来确定，以保证测试结果的真实可靠。
4.测试项目：汽车运输振动台测试标准需要明确测试项目。
测试项目可以包括车身疲劳寿命测试、底盘疲劳寿命测试、悬挂系统性能测试等。
每个测试项目需要制定相应的测试方法和指标，以便对汽车在振动台上的性能进行评估。
5.测试设备和设施：汽车运输振动台测试需要用到振动台设备和相应的测试设施。
振动台设备应具备可调节振动频率和振幅的功能，并能稳定可靠地运行。
测试设施则需要提供相应的监测和记录设备，以便对测试过程和结果进行监控和记录。
总之，汽车运输振动台测试标准需要综合考虑振动频率、振幅、振动方式、测试条件、测试项目以及测试设备和设施等方面，以保证测试结果的准确性和可靠性。
通过对汽车在振动台上进行测试，可以评估汽车在运输过程中的耐久性和安全性，并为汽车设计和使用提供参考依据。

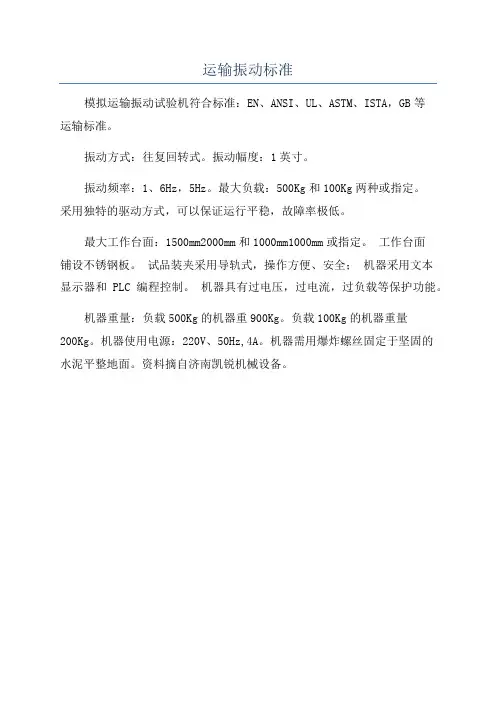

运输振动标准
模拟运输振动试验机符合标准：EN、ANSI、UL、ASTM、ISTA，GB等
运输标准。
振动方式：往复回转式。
振动幅度：1英寸。
振动频率：1、6Hz，5Hz。
最大负载：500Kg和100Kg两种或指定。
采用独特的驱动方式，可以保证运行平稳，故障率极低。
最大工作台面：1500mm2000mm和1000mm1000mm或指定。
工作台面
铺设不锈钢板。
试品装夹采用导轨式，操作方便、安全；机器采用文本
显示器和PLC编程控制。
机器具有过电压，过电流，过负载等保护功能。
机器重量：负载500Kg的机器重900Kg。
负载100Kg的机器重量
200Kg。
机器使用电源：220V、50Hz,4A。
机器需用爆炸螺丝固定于坚固的
水泥平整地面。
资料摘自济南凯锐机械设备。
包装件模拟运输旋转振动测试的标准解读及应用分析摘要：通过对标准ASＴM D999中的旋转振动测试、ＡSTM Ｄ4169 标准中的程序F松散载荷振动、ＩSＴA标准中的固定位移振动试验和GB/Ｔ4８57。
７—2021标准中的定位移法这四个标准的分析与综合,探讨包装件模拟运输旋转振动测试的原理、设备要求和程序过程，得出包装件模拟运输旋转振动测试在包装测试中的应用,为模拟运输旋转振动台奠定了理论基础。
关键词：包装运输模拟旋转振动固定位移振动标准XX在包装运输过程中，包装运输、配送和包装处理是最关键的因素。
而运输包装测试根据产品的特点与实际的运输环境，通过实验室的模拟环境，对包装件进行检测和试验，进而通过改进产品的包装特性、结构设计和包装方式以及使用材料，使产品包装达到要求。
评估运输包装件在实际使用中表现的一个简单、快捷、有效且低廉的方法是通过在实验室中进行模拟测试.通过测试的包装，可以保证达到使用稳定性、环保性、循环利用性等指标的要求。
机械试验在运输包装测试中处于核心地位,在运输过程中，车载设备会受到多种机械环境条件的影响，主要为振动、冲击、静负荷、倾斜摇摆、稳态加速度、装卸作业中的自由跌落等，其中振动和冲击是最主要的因素。
而振动测试可以用来检测运输包装件的强度及对内装产品的保护能力，主要是通过在包装运输过程中承受外来振动或自身振动，达到预定的寿命和可靠性的能力。
振动测试包括正弦振动、振动、随机振动和颠簸等几种运动形式,但是在实际运输过程,包装件与包装件和装置之间会经历弹跳、移动、碰撞这几个过程。
包装件承受的是重复随机冲击环境，这种严酷的机械环境会导致包装箱和包装件损坏，填充在包装箱的缓冲材料性能退化,甚至会松开包装箱，破坏填充层,使之暴露于大气环境下。
XX在包装运输测试过程中包装件会发生旋转振动、碰撞和冲击等，而包装运输件在运输过程中部分产生的振动与运输工具、装载方式、路况等因素有关。
目前,运输包装件旋转振动（固定位移振动试验）的标准有材料与试验协会标准ASTＭＤ999、ＡSTM D41６９、国际安全运输协会ISＴＡ标准和G B／T 4８５７．7—2021包装运输包装件基本试验方法,下面分别对这几个标准进行分析.一、ASTM Ｄ９99—货运集装箱振动试验测试方法的标准实施规范XX这个标准涵盖了货运集装箱的不同振动测试，可以用来评估在实际运输过程中货运箱受到振动时的功能（包括内包装、封箱方法以及货运箱的结构强度和对产品的保护能力）。
模拟汽车运输振动台实验标准
模拟汽车运输振动台实验，主要用于模拟汽车在实际路况中所受的路面振动，以评价车辆受振动的抗性水平。
一、试验环境
1.室温：18℃±2℃；
2.湿度：50%~70%；
3.室外噪声：≤70dB(A)。
二、实验条件
1.模拟汽车运输振动台幅宽为1.0m x 0.5m×0.25m，铺有抗振专用橡胶垫；
2.模拟汽车运输振动台总质量为1000kg以上；
3.模拟汽车运输振动台受力装置应具有以下测量仪表：
（1）X、Y、Z轴三轴加载器，分辨率为0.1%FS；
（2）模拟汽车运输振动台位移、速度、加速度、力矩仪表。
4.测试数据记录仪可自动记录X、Y、Z三个方向的振动参数数据，记录频率满足
0.25-12.5Hz数据记录；
5.实验车可由下载源引起驱动，产生典型的模拟汽车运输振动。
三、试验操作
1.调整车辆所在装置至0°平衡位置；
2.启动振动实验台至标定频率，逐渐提高频率、幅值；
3.采集实验振动数据，根据振动谱数据进行分析；
4.在结果数据满足要求的情况下，对实验仪进行复位；
5.进一步可以使用不同条件的环境进行实验，评价抗振机械的方法的有效性。
四、试验报告
1.实验报告应以详细的介绍和图表方式给出，包括振动谱数据及汽车运输振动台的部件分类、测量的参数和参数的变化情况；
2.给出合理的分析结果，分析汽车对振动的敏感性，并提出相应的改进建议，以期获得更好的实验结果；
3.给出测试数据的照片并携带记录仪的视频，以证明所得结果的可靠性；
4.实验报告最后需要签字确认。
模拟运输振动台标准模拟运输振动台是一种用于模拟产品在运输过程中所受到的振动环境的设备，其主要作用是对产品在运输过程中的振动环境进行模拟测试，以验证产品在运输过程中的耐受性和稳定性。
模拟运输振动台的标准是对该设备进行测试和评估的重要依据，下面将详细介绍模拟运输振动台的标准内容。
首先，模拟运输振动台的标准包括对振动台的基本要求和性能指标的规定。
振动台的基本要求包括结构设计、振动方式、振动频率范围、振动加速度等方面的要求，以确保振动台能够满足模拟产品在运输过程中的振动环境的需要。
性能指标则包括振动台的振动均匀性、振动频率稳定性、振动加速度调节范围等方面的要求，以保证振动台能够提供稳定、可靠的振动环境。
其次，模拟运输振动台的标准还包括对振动台的安全性能和可靠性能的要求。
安全性能包括振动台的结构安全、操作安全、紧急停止等方面的要求，以确保振动台在使用过程中不会对操作人员和周围环境造成危害。
可靠性能则包括振动台的稳定性、耐久性、维护性等方面的要求，以确保振动台能够长期稳定可靠地工作。
另外，模拟运输振动台的标准还包括对振动台的使用和维护的要求。
使用要求包括振动台的操作规程、使用注意事项、故障处理等方面的要求，以确保振动台能够被正确地操作和使用。
维护要求则包括振动台的日常维护、定期检查、故障排除等方面的要求，以确保振动台能够保持良好的工作状态。
最后，模拟运输振动台的标准还包括对振动台的检测和评定的方法和标准。
检测方法包括振动台的性能测试、安全测试、可靠性测试等方面的方法，以确保振动台能够符合标准的要求。
评定标准则包括对振动台各项性能指标的评定标准和要求，以确定振动台是否符合标准的要求。
总之，模拟运输振动台的标准是对该设备进行测试和评估的重要依据，其内容涵盖了振动台的基本要求、性能指标、安全性能、可靠性能、使用和维护要求，以及检测和评定的方法和标准。
只有严格遵循模拟运输振动台的标准，才能确保振动台能够提供准确可靠的振动环境，为产品在运输过程中的振动环境进行有效的模拟测试。
模拟运输振动台——ISTA标准
一、简介:
(一)畴范
国际安全运输协会(ISTA)PROJECT2A适用货物重量低于45.36kg(100磅)之出口货物运输测试。
测试程序之基本需求包括前处理、压缩测试、振动及撞击测试。
(二)测试时机
为了维持认证状态，任何包装或产品之调整改变，均需重新作测试。
此改变包括设计、尺寸大小、及材料、包装程序、产品品管程序改变。
(三)测试样品
测试样品数目应取足以判断货物包装性能之量。
(四)定义角、棱、面
(五)测试顺序
每一测试样品应先前处理、后再测试压缩试验、振动、冲击再测试振动。
（注意在冲击试验后再重复振动）
(六)损害
损害构成要素应在测试前订定。
二、测试
(一)前处理
1.前处理设备——需有适当前处理设备作指定之温湿度控制。
2.前处理程序
2.1在测试前，货物应在实验室周遭温湿度停留六小时，并记录之。
2.2作下列一项之前处理：
Temp.38±2℃R.H.85±5% Temp.60±2℃R.H.30±5%至少72小时至少6小时
(二)经时压缩测试：经时压缩测试阐述
货物暴露在环境中装卸及运输，经常会短暂储存。
在仓库储存之高度会比在火车、拖车、飞机或其它运输工具还高。
货物堆栈高度视仓库天花板而定。
国际安全运输协会建议使用平均高度4.6m(15ft)以做计算荷重基础。
国际安全运输协会(ISTA)建议货柜运输使用2为补偿系数，以补偿温湿度之不同。
散装运输以平均高度9.2m(30ft)以做计算荷重基础，并使用3为补偿系数。
L=W x(H-D)/D x F
备注：L=货物必须能承受之荷重W=单个货物之重量H=堆栈高度
D=货物之高度F=补偿系数
Method A-压缩试验机测试
1.压缩试验机应符合ASTM D642规定，压缩速率为0.5inch/min.且能保持定压。
2.测试程序
(1).将货物放在压缩底板中间，与仓储相同方式置放，尽可能在货物上、下置放栈板。
(2).以1.27cm/min(0.5in/min)之速率压缩
(3).货物至定压后维持一小时，停止压缩测试。
(4).从试验机移开货物，并检查包装与产品，产品应为无损，包装容器应仍可适度保护产品。
Method B-配重
1.测试配备包含足够配重及荷重分散板。
2.测试程序
(1)依照仓储规定，将货物置放在平坦、坚硬地面。
如可能，上、下各放置一栈板。
(2)如无法放置栈板，放置荷重分散板于货物上、此板须稍大于货物顶面面积。
(3)荷重分散板及配重总重量须与荷重相等，均匀压在货物上一小时。
试验中注意勿使荷重掉落。
(4)移开荷重并检查包装与产品。
(三)振动测试：
Method A-机械式振动
1.测试设备
(1)测试设备需符合ASTM-D999(Method A1或A2)，能作同步运动。
行程为2.54公分(1英寸），可使用回转式或垂直式振动测试机。
(2)振动测试机需要CPM或Hz指示表。
(3)马表或自动定时器。
(4)一把有适当长度之1.59mm(1/16")，厚近5.08cm(2")宽之铁尺。
2.测试程序
(1)将货物以正常运输位置，置于振动测试台上，为防止跳离台面及维持方向，
四周可用绳索围住振动测试台。
(2)振动频率需刚使货物振离台面，而能将铁尺插进货物及台面间，且能在货物之最长边，间歇游走。
(3)振动次数为14,200次，当振完一半时，须将货物水平旋转90°后继续振动。
如因尺寸而不能90°旋转时，则作180°旋转。
(如为垂直线性振动试验机，则货物不需转换方向)
(4)检查包装是否损伤，如可能，检查产品，再重新封箱。
Method B-油压式振动机
1.测试仪器
(1)测试设备需符合ASTM-D4728(Method A或C)，能独立控制频率加速度或位移。
(2)频谱分析仪或能回馈频谱讯号之振动控制器(至少为单频道，最好为双频道)。
程序开路控制器及相似设备能精确反应振动台振动响应。
(3)加速度规，有适当频率加速范围之放大器及电线。
(至少为单频道，最好为双频道)
2.测试程序
(1)输入程序使产生加速度-频率之频谱。
频率3-300Hz容许误差10%，相同频宽中，加速度平方根值容许误差5%。
Truck/Air Breakpoints
频率（Hz）频谱g2/Hz
1.00.0001
4.00.01
100.00.01
200.00.001
Overall,g,rms=1.15
(2).将货物以底部向下位置放置，先作30分钟随机振动。
后反转货物使顶面朝下，再作10分钟随机振动。
其余两轴向各作10分钟随机振动（测试时间
共60分钟）。
各面测试均使用相同之频谱。
(3)检查包装是否损伤，如可能，检查产品，再重新封箱。
(四)撞击测试
1.各种测试设备需符合下列要求：
(1)落下试验机需符合ASTM D5276。
(2)冲击试验机需符合ASTM D5487。
(3)快速释放设备如电磁钩等，货物落下地面必须为平坦、坚硬，如钢板或水泥地。
(4)倾斜冲击试验机需符合ASTM D880。
具有速度监视设备，能记录台车撞击前5公分（2"）内距离之速度。
此速度监视设备精确度至少应
为0.1feet/s或0.03m/s。
系统精确度应为0.2msec，计时器应有2.54cm（1"）之遮光距离。
(5)水平冲击试验机需符合ASTM D4003。
速度差是对撞击前板之冲击脉波积分而来，仪器误差应为5％以内。
2.测试程序
(1).落下高度如下：
1-a.较佳之测试方法－自由落下法，冲击试验机自由落下或电磁吊钩。
1-b.替代方法－倾斜冲击试验或水平冲击试验。
当货物形状不适合作落下试验时，只要能达到下表之冲击速度，则亦可使用倾斜冲击试验或水平冲击试验。
2.根据以上所定之级数，将货物以正常运输位置，置于测试台上，按照以下程序作货物落下或冲击试验。
a.测试最脆弱之角，如未知则测试2-3-5角。
b.相邻测试角之最短边。
c.相邻测试角之次长边。
d.相邻测试角之最长边。
e.最小面。
f.相对最小面。
g.次小面。
h.相对次小面。
i.最大面。
j.相对最大面。
(3)检查包装容器与产品是否损伤。
(五)重复振动测试
重复第三节之Method A或Method B振动测试，时间、次数同前。
