Pro/E绘制五角星
1.启动Proe 4.0，新建零件，取名“wujiaoxing”，去掉“使用缺省模板”前面的√，点击确定，进入新建文件选项，选择“mmns_part_solid”，再点击“确定”按钮。
2.选择“插入”→混合→伸出项，在弹出的“菜单管理器”中点击“完成”进入下一级，继续点击“完成”，进入下一步，选取“TOP”平面，方向选择“正向”，然后“缺省”，进入草绘环境。
3.绘制如下图所示的草图。
4.点击草绘→特征工具→切换剖面，进入第二个截面的草图绘制。
5.在圆心处添加一个点，完成第二个草图的绘制。
点击√退出草绘，在弹出的对话框中输入值：1.然后点击“确定”完成，如下图所示。
6.为五角星添加颜色。
选择“视图”→颜色和外观→红色→应用→关闭，完成。
实例三、五角星绘制
知识点：直线工具，橡皮擦，填充工具，变换
效果如下：
步骤：
1）新建文档。
文件->新建文件->flash文档。
2）选择工具箱和的线条工具，按住(shift)键拖拽绘制—条横向直线.
3）用选择工具单击选取直线，按(CTRL+T)组合键，打开变形面板，如图所示。
在旋转角度栏中输入“72度”，然后连续按下变形面板下方的复制并应用变形按钮4次.这样就旋转并复制了4条直线，如图所示。
如图
4）用线条工具连接线条的端点，如图所示。
5）选择橡皮擦工具，在工具箱的下部会出现橡皮擦的相关属性，如图所
示,其中有一个水龙头工具，选取后用它删除多余的线段，如图.形成图所示。
6）在工具棺的填充颜色选项中选择黑色，如图所示，然后选择工具箱中的颜料桶，在五角星的几个区域单击可填充上黑色，效果如图所示。
并将文件保存为“（再加上自己的名字）五角星绘制 *．fla”。

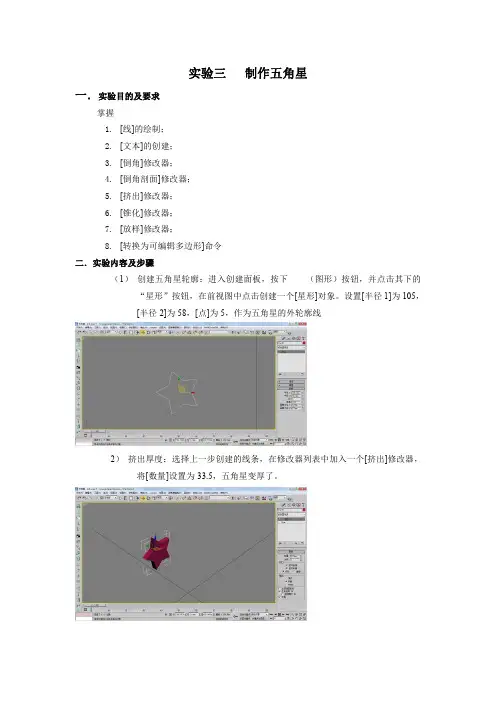

实验三制作五角星一．实验目的及要求掌握1.[线]的绘制；2.[文本]的创建；3.[倒角]修改器；4.[倒角剖面]修改器；5.[挤出]修改器；6.[锥化]修改器；7.[放样]修改器；8.[转换为可编辑多边形]命令二．实验内容及步骤（1）创建五角星轮廓：进入创建面板，按下（图形）按钮，并点击其下的“星形”按钮，在前视图中点击创建一个[星形]对象。
设置[半径1]为105，[半径2]为58，[点]为5，作为五角星的外轮廓线2）挤出厚度：选择上一步创建的线条，在修改器列表中加入一个[挤出]修改器，将[数量]设置为33.5，五角星变厚了。
（3）锥化模型：再在修改器列表中加入一个[锥化]修改器，将[数量]设置为-1，五角星前方的顶点聚在了一起，一个真实的五角星就形成了。
4）注释文字：在前视图中创建一个[文本]对象，在[参数]卷展栏中设置[大小]为30，文本内容为“挤出加锥化”。
然后展开[渲染]卷展栏，勾选[可渲染]和[显示渲染网格]两项，并设置[厚度]为1。
将文本放置在五角星下方。
（5）复制并转化为多边形：拖拽复制出一个新的五角星和注释文字，删除新的五角星的[锥化]修改器，在右键菜单中选择[转换为]大于[转换为可编辑多边形]命令将其转化为可编辑多边形。
（6）缩放顶点：进入[顶点]子对象级别，在左视图中框选位于右侧的所有顶点，按下主工具栏上的（缩放）按钮，右键点击状态栏中X轴右侧的（微调）按钮，使参数快速归0，则所有被选择的顶点收缩在一起。
(7)复制并倒角：修改第二个五角星的注释文本为“多边形”，再由第一个五角星和文本拖拽复制出一个新的五角星和注释文字，删除五角星对象的[锥化]和[挤出]修改器，只剩下一个[星形]线条。
然后加入一个[倒角]修改器。
勾选[级别2]设置[高度]为33.5，[轮廓]为-55，然后将注释文本的内容修改为“倒角”。
(8)复制并倒角剖面：在顶视图用[线]工具画一条线段。
然后由第一个五角星和文本再拖拽复制出一个新的五角星和注释文字，删除五角星对象的[锥化]和[挤出]修改器，只剩下一个[星形]线条。

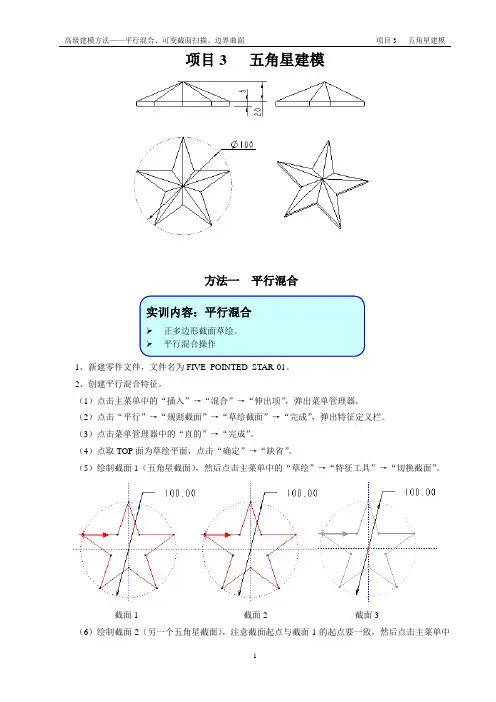

项目3 五角星建模方法一平行混合1、新建零件文件，文件名为FIVE_POINTED_STAR-01。
2、创建平行混合特征。
（1）点击主菜单中的“插入”→“混合”→“伸出项”，弹出菜单管理器。
（2）点击“平行”→“规则截面”→“草绘截面”→“完成”，弹出特征定义栏。
（3）点击菜单管理器中的“直的”→“完成”。
（4）点取TOP面为草绘平面，点击“确定”→“缺省”。
（5）绘制截面1（五角星截面），然后点击主菜单中的“草绘”→“特征工具”→“切换截面”。
截面1 截面2 截面3（6）绘制截面2（另一个五角星截面），注意截面起点与截面1的起点要一致，然后点击主菜单中的“草绘”→“特征工具”→“切换截面”。
（7）绘制截面3（一点），点击草绘截面中的，退出草绘。
（8）输入截面1和截面2的距离为5，截面2和截面3的距离为20. （9）点击定义窗口中的“确定”，完成混合特征建模。
3、重新定义特征，修改特征的属性为“光滑”。
直的光滑思考：1、如何修改截面的起点。
2、也可以先拉伸底板（五角星平板），然后再创建平行混合（只有两个截面，一个五角星截面，另一个是一个点）。
方法二 可变截面扫描1 1、新建零件文件，文件名为FIVE_POINTED_STAR-02。
2、在TOP 面上绘制直线。
3、创建可变截面扫描特征。
（1）点击，弹出扫描特征定义栏。
（2）点击图标（定义扫描特征为实体），在图形点取步骤2中绘制的直线为扫描轨迹（轨迹方向向上），点击定义栏中的“选项”→“可变截面”。
（3）点击图标，进入截面绘制截面，绘制扫描截面（五角星截面），然后点击主菜单中的“工具”→“关系”，弹出“关系”窗口，输入关系“sd3=80-80*trajpar+10*sin(trajpar*360)”，sd3为五角星外接圆的直径。
点击草绘截面中的，退出草绘。
（4）点击特征定义栏中的，完成变截面扫描特征。
思考：修改截面关系式，使图形生成如下。
方法三 可变截面扫描2（园轨迹扫描） 1、新建零件文件，文件名为FIVE_POINTED_STAR-03。
混合教程1(平行混合方式)一：重要说明:平行混合是指N个截面90度拉伸旋转混合多个截面可沿Y轴旋转一定的角度拉伸，特别注意旋转混合只能沿Y轴旋一般混合弹性较大，它可沿x,y,z轴旋转一定的角度来进行拉伸再说明两个参数:"直的"指混合的方式以直线方式拉伸,这同CAXA或Mastercam中的直纹是同一回事,光滑:不用说这相当于CAXA或Mastercam中的举升命令二：下面将通过做一个常见的五角星为例说明此方法的运用,绘制后最终结果如下图所示1;依次点选:特征/创建/加材料/混合/实体/完成/平行/规则截面/草绘平面/完成/光滑/完成2;点选FORNT绘图面,"正向","缺省",进入草绘模式.绘制如下图所示的截面说明:按住CTRL+G可将任何线生成构造线,如上图所示的圆就是用这种方法3;在绘图区内右键,在弹出菜单中点选"切换截面",然后在原点处绘制一点,如下图所示4;完成退出草绘,输入3,回车,回车,结果生成如下图所示的五角星玩具把手的建立(一般混合的运用)说明:在"旋转"混合当中,截面只能沿着Y轴旋转,而"一般混合"可以沿着X,Y,Z轴进行旋转,在这里以一个把手的造型来说明此方法的运用,操作步如下:1;点选菜单栏"插入","伸出项","混合",在菜单管理器中依次点选:一般/规则截面/草绘截面/完成/光滑/完成,点选TOP平面为绘图平面,"正向","缺省",进入草绘模式,绘制如下截面.并插入一坐标系.2;完成第一个草绘截面,分别输入X,Y,Z值为:70,70,0,将进入新的草绘窗口,绘制第二个截面,记得一定要建立一个坐标系,如下图所示3;完成第二个截面的绘制,系统询问"继续下一截面吗?",回答"是",输入X,Y,Z的旋转角为:30,10,0,进入新的草绘窗口,绘制如下截面4;完成草绘.系统询问是否进入下一截面的绘制,回答"是",输入旋转角:0,0,0,绘制如下截面4;完成草绘.系统询问是否进入下一截面的绘制,回答"否",分别输入深度为:33,50,20,结果如下图所示请读者多练练这个功能.因为很常用,也很实用,由于各种关系.不能做太多这方面的教程!只好看大家的了..。
