电压型传感器

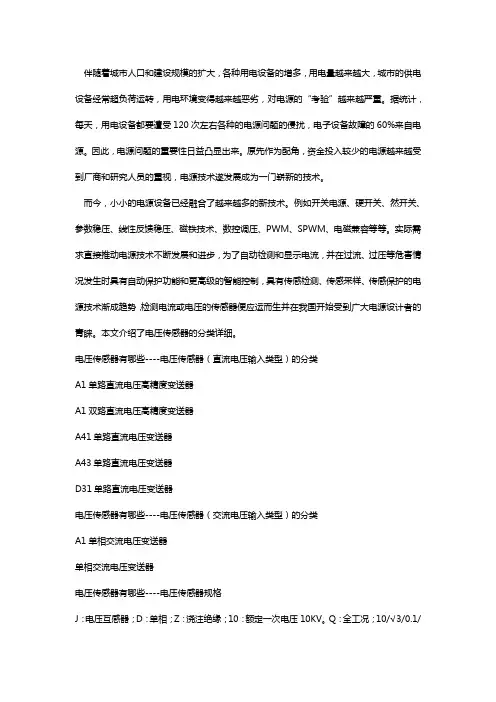

伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。

据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。

因此，电源问题的重要性日益凸显出来。

原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。

而今，小小的电源设备已经融合了越来越多的新技术。

例如开关电源、硬开关、然开关、参数稳压、线性反馈稳压、磁铁技术、数控调压、PWM、SPWM、电磁兼容等等。

实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐。

本文介绍了电压传感器的分类详细。

电压传感器有哪些----电压传感器（直流电压输入类型）的分类A1单路直流电压高精度变送器A1双路直流电压高精度变送器A41单路直流电压变送器A43单路直流电压变送器D31单路直流电压变送器电压传感器有哪些----电压传感器（交流电压输入类型）的分类A1单相交流电压变送器单相交流电压变送器电压传感器有哪些----电压传感器规格J：电压互感器；D：单相；Z：浇注绝缘；10：额定一次电压10KV。

Q：全工况；10/√3/0.1/√3：额定变比，额定一次电压与额定二次电压之比；0.1/3：辅助绕组二次电压；0.5：准确度等级；330VA：二次负荷的视在功率。

三相交流电压变送器三相交流电压变送器A41单相交流电压变送器A42三相交流电压变送器A43单相交流电压变送器D32单相交流电压变送器直流电压传感器工作原理：线性光电隔离或调制解调原理产品用途：用于测量直流电压产品优势：最佳的性能/价格比，响应快，精度高，稳定性好，体积小，重量轻，安装简便，测量电压直接输入产品应用：广泛用于测量直流电压的场所■性能参数●安装方式：PCB安装●原边额定电流：1V；5V;20V;50V;100V；200V；220V；300V；380V；500V；用户指定●原边测量范围：2V；6V；25V；60；120；240V；250V；360V；450V；600V●额定输出：5V;10V;DC0~20mA;DC4~20mA;用户指定●辅助电源：DC12V ，DC24V ，DC±5V，DC±12V ，用户指定●负载能力：电压输出：5mA；电流输出：6V●线性度：0.1%●准确度：0.2%;0.5%●过载能力：2倍标称输入，可持续●隔离耐压：1Kv;3kV/50Hz，1Min●失调电压：≤10mV●温度漂移：≤100PPM/℃●频带宽度：DC●消耗电流：〈25mA+输出电流●响应时间：光电隔离《15uS;调制型《150mS●工作温度：-10℃~+70℃●储存温度：-25℃~+85℃交流电压传感器工作原理：新型电磁隔离产品用途：用于测量交流电压，特别使用于工频50Hz正弦波交流电压产品优势：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，测量电压直接输入产品应用：广泛用于测量交流电压的场所■性能参数●安装方式：标准导轨+平面螺钉固定●原边额定电流：5V;20V;50V;100V；200V；220V；300V；380V；500V；800V；1000V；用户指定●原边测量范围：6V；25V；60；120；240V；250V；360V；450V；600V；900V；1200V●额定输出：1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定●辅助电源：DC5V，DC12V ，DC24V ，DC±5V，DC±12V ，AC220V；DC220V;用户指定●负载能力：电压输出：5mA；电流输出：6V●线性度：0.1%●准确度：0.1%;0.2%;0.5%●过载能力：2倍标称输入，可持续●隔离耐压：3kV/50Hz，1Min●失调电压：≤10mV●温度漂移：≤100PPM/℃●频带宽度：20~5KHz●消耗电流：〈5mA+输出电流●响应时间：《250mS●工作温度：-10℃~+70℃●储存温度：-25℃~+85℃。

电压型电流传感器原理电压型电流传感器是一种常用的电流测量装置，它是通过测量电路中的电压来间接测量电流的。

它的工作原理是基于欧姆定律和电压分压原理。

我们来了解一下欧姆定律。

欧姆定律是描述电阻元件中电流、电压和电阻之间的关系的定律。

根据欧姆定律，电流等于电压与电阻的比值，即 I = U/R，其中 I 表示电流，U 表示电压，R 表示电阻。

接下来，我们来了解一下电压分压原理。

电压分压原理是指在电路中，当电阻不同的两个电阻元件连接在串联的电路中时，电压会按照电阻的比例分配。

根据电压分压原理，我们可以通过测量电路中的某个电阻元件的电压来间接测量电路中的电流。

基于以上原理，电压型电流传感器的工作原理可以简单描述如下：将待测电流通过一个测量电阻元件，测量电阻元件的两端会产生一个与待测电流成正比的电压。

然后，使用电压传感器测量这个电压信号，并将其转换为相应的电流值。

最后，通过显示器或者其他输出设备来显示或记录测得的电流数值。

电压型电流传感器的优势在于其测量电路中只有测量电阻元件，不需要插入电路中断电进行测量。

这种非侵入式的测量方式使得电压型电流传感器在实际应用中更加方便和安全。

然而，电压型电流传感器也存在一些局限性。

首先，由于测量电阻元件的阻值通常较小，所以其对电流的测量范围有一定的限制。

其次，由于测量电阻元件的接入会对电路产生一定的影响，因此需要对电路进行校正和补偿。

此外，电压型电流传感器对电路中的电压稳定性和工作环境条件的要求较高，需要保证测量电路的稳定性和抗干扰能力。

在实际应用中，电压型电流传感器广泛应用于电力系统、工业自动化、电子设备等领域。

电力系统中常用的电流测量装置，如电流表、电流互感器等，都是基于电压型电流传感器原理设计的。

在工业自动化中，电压型电流传感器可以用于电机驱动、电力监测等方面。

在电子设备中，电压型电流传感器可以用于电池充放电管理、充电器控制等应用。

总结起来，电压型电流传感器是一种通过测量电路中的电压来间接测量电流的装置。

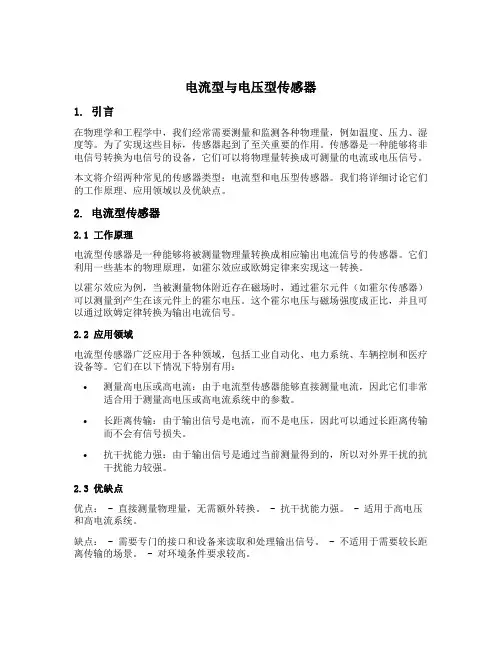

电流型与电压型传感器1. 引言在物理学和工程学中，我们经常需要测量和监测各种物理量，例如温度、压力、湿度等。

为了实现这些目标，传感器起到了至关重要的作用。

传感器是一种能够将非电信号转换为电信号的设备，它们可以将物理量转换成可测量的电流或电压信号。

本文将介绍两种常见的传感器类型：电流型和电压型传感器。

我们将详细讨论它们的工作原理、应用领域以及优缺点。

2. 电流型传感器2.1 工作原理电流型传感器是一种能够将被测量物理量转换成相应输出电流信号的传感器。

它们利用一些基本的物理原理，如霍尔效应或欧姆定律来实现这一转换。

以霍尔效应为例，当被测量物体附近存在磁场时，通过霍尔元件（如霍尔传感器）可以测量到产生在该元件上的霍尔电压。

这个霍尔电压与磁场强度成正比，并且可以通过欧姆定律转换为输出电流信号。

2.2 应用领域电流型传感器广泛应用于各种领域，包括工业自动化、电力系统、车辆控制和医疗设备等。

它们在以下情况下特别有用：•测量高电压或高电流：由于电流型传感器能够直接测量电流，因此它们非常适合用于测量高电压或高电流系统中的参数。

•长距离传输：由于输出信号是电流，而不是电压，因此可以通过长距离传输而不会有信号损失。

•抗干扰能力强：由于输出信号是通过当前测量得到的，所以对外界干扰的抗干扰能力较强。

2.3 优缺点优点： - 直接测量物理量，无需额外转换。

- 抗干扰能力强。

- 适用于高电压和高电流系统。

缺点： - 需要专门的接口和设备来读取和处理输出信号。

- 不适用于需要较长距离传输的场景。

- 对环境条件要求较高。

3. 电压型传感器3.1 工作原理电压型传感器是一种能够将被测量物理量转换成相应输出电压信号的传感器。

它们通常利用一些特定的电路和元件（如电阻、电容或晶体管）来实现这一转换。

以电阻为例，当被测量物理量改变时，导致电阻值发生变化。

通过测量这个变化的电阻值，可以计算出输出电压信号。

3.2 应用领域电压型传感器在许多领域得到广泛应用，包括温度测量、湿度测量、压力测量等。

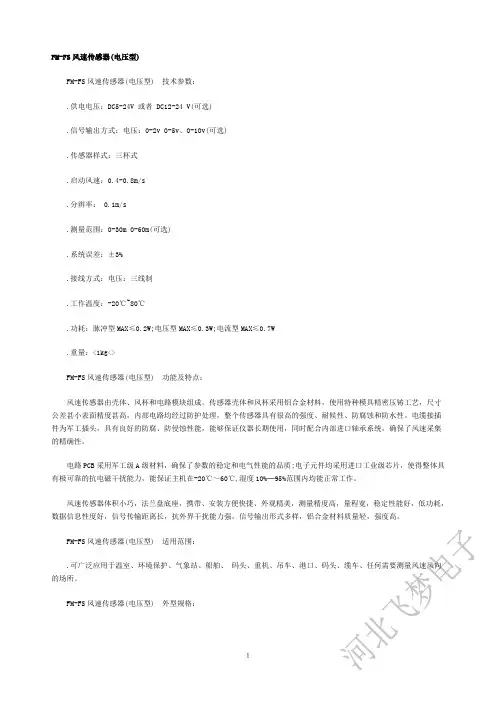

FM-FS风速传感器(电压型)FM-FS风速传感器(电压型) 技术参数：.供电电压：DC5-24V 或者 DC12-24 V(可选).信号输出方式：电压：0-2v 0-5v、0-10v(可选).传感器样式：三杯式.启动风速：0.4-0.8m/s.分辨率： 0.1m/s.测量范围：0-30m 0-60m(可选).系统误差：±3%.接线方式：电压：三线制.工作温度：-20℃~80℃.功耗：脉冲型MAX≤0.2W;电压型MAX≤0.3W;电流型MAX≤0.7W.重量：<1kg<>FM-FS风速传感器(电压型) 功能及特点：风速传感器由壳体、风杯和电路模块组成。

传感器壳体和风杯采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，内部电路均经过防护处理，整个传感器具有很高的强度、耐候性、防腐蚀和防水性。

电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。

电路PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质;电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在-20℃～60℃,湿度10%─95%范围内均能正常工作。

风速传感器体积小巧，法兰盘底座，携带、安装方便快捷、外观精美，测量精度高，量程宽，稳定性能好，低功耗，数据信息性度好，信号传输距离长，抗外界干扰能力强，信号输出形式多样，铝合金材料质量轻，强度高。

FM-FS风速传感器(电压型) 适用范围：.可广泛应用于温室、环境保护、气象站、船舶、码头、重机、吊车、港口、码头、缆车、任何需要测量风速风向的场所。

FM-FS风速传感器(电压型) 外型规格：１２。

JBF62P-ATV2电压信号传感器使用说明书（使用产品前，请阅读使用说明书）1概述JBF62P-A TV2型电压信号传感器（以下简称传感器）为总线编址型现场设备，用于监测双路三相三(四)线制的消防设备电源。

当其监测的消防设备电源出现供电中断、过压、欠压、缺相、错相等故障时，传感器会实时将上述故障信号传递给消防设备电源状态监控器进行声、光报警。

1.1产品特点⚫具有对双路三相三(四)线交流电压进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压、缺相、错相等故障；⚫与监控器间采用无极性两总线连接方式，无需外接电源；⚫支持编码器编址和监控器编址，编址范围1 ~252；⚫兼容三相三线和三相四线监测，通过软件设置进行切换；⚫支持宽电压测量范围，支持AC50V ~AC500V；⚫精度高，误差≤5%；⚫采用低功耗设计，额定静态工作电流＜0.4mA；⚫结构紧凑，节省安装空间，支持导轨式安装；⚫内部测量电路与被测电压、电流采用隔离方式，安全性能高；⚫接线端子上方具有防护盖板，安装、使用更安全；⚫结构件采用阻燃材料，满足V0等级阻燃要求。

1.2适用范围可被广泛应用于一般工业与民用建筑，与JBF-62S60型消防设备电源状态监控器进行配接，组成消防设备电源监控系统。

1.3型号组成产品代号：第一、二位：A交流、S单相/T三相；第三、四位：V电压、1-9电压信号采集通道数；（无电压监测则空置）第五、六位：A电流、1-9电流信号采集通道数；（无电流监测则空置）2工作原理传感器内置高性能MCU和可靠的电压测量单元，通过其对被监控消防设备电源电压的实时测量和判断，当被监控消防设备电源出现供电中断、过压、欠压、缺相、错相等故障时，能够准确判断出故障信息，点亮故障指示灯，并将故障信息上传至监控器，实现对消防设备电源的实时监控功能。

3性能参数环境特性防爆特性电气特性通讯特性兼容性JBF62S60消防设备电源状态监控器机械特性探测特性执行标准GB 28184-2011《消防设备电源监控系统》4 安装调试4.1 安装说明/步骤⚫ 外形尺寸如图1所示（单位：mm ）；图1 外形尺寸图⚫ 使用编码器对传感器进行编址；⚫ 将传感器安装在消防设备电源配电箱内的35mm 标准导轨上； ⚫ 接线示意图如图2所示；图2 接线示意图⚫将无极性要求的回路总线接入到传感器的L1/L2端子；⚫电压输入接线方式区分三相三线和三相四线制的消防设备电源配电系统：◼三相三线制：将被监测消防设备电源的主电电压信号按照要求依次接入到传感器的U1A、U1B、U1C端子，同时将U1B端子和U1N端子进行短接；将被监测消防设备电源的备电电压信号按照要求依次接入到传感器的U2A、U2B、U2C端子，同时将U2B端子和U2N端子进行短接；◼三相四线制：将被监测消防设备电源的主电电压信号按照要求依次接入到传感器的U1A、U1B、U1C、U1N端子；将被监测消防设备电源的备电电压信号按照要求依次接入到传感器的U2A、U2B、U2C、U2N端子；⚫回路总线建议使用双绞线，导线截面积不小于1.0mm2；⚫传感器与电源输出端间的交流电压线截面积不小于1.5mm2。

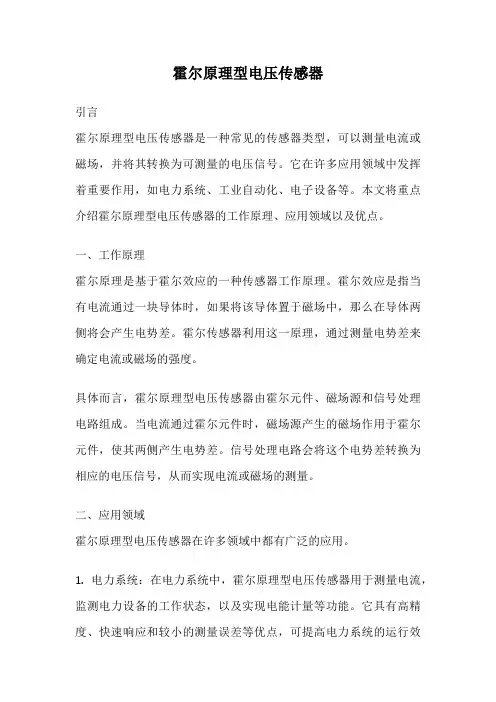

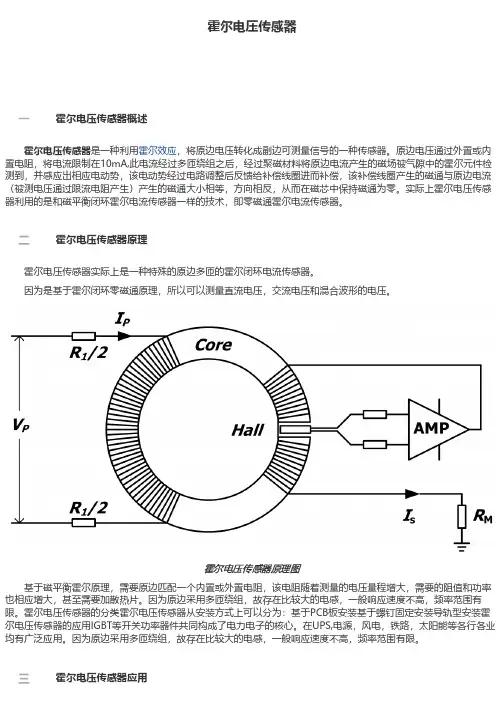

霍尔原理型电压传感器引言霍尔原理型电压传感器是一种常见的传感器类型，可以测量电流或磁场，并将其转换为可测量的电压信号。

它在许多应用领域中发挥着重要作用，如电力系统、工业自动化、电子设备等。

本文将重点介绍霍尔原理型电压传感器的工作原理、应用领域以及优点。

一、工作原理霍尔原理是基于霍尔效应的一种传感器工作原理。

霍尔效应是指当有电流通过一块导体时，如果将该导体置于磁场中，那么在导体两侧将会产生电势差。

霍尔传感器利用这一原理，通过测量电势差来确定电流或磁场的强度。

具体而言，霍尔原理型电压传感器由霍尔元件、磁场源和信号处理电路组成。

当电流通过霍尔元件时，磁场源产生的磁场作用于霍尔元件，使其两侧产生电势差。

信号处理电路会将这个电势差转换为相应的电压信号，从而实现电流或磁场的测量。

二、应用领域霍尔原理型电压传感器在许多领域中都有广泛的应用。

1. 电力系统：在电力系统中，霍尔原理型电压传感器用于测量电流，监测电力设备的工作状态，以及实现电能计量等功能。

它具有高精度、快速响应和较小的测量误差等优点，可提高电力系统的运行效率和安全性。

2. 工业自动化：在工业自动化领域，霍尔原理型电压传感器可以用于监测电机的运行状态、测量输送带的速度、检测物体的位置等。

它可以实时监测各种工艺参数，提高生产效率和质量。

3. 电子设备：在电子设备中，霍尔原理型电压传感器常用于测量电流、检测磁场以及实现位置控制等功能。

它具有体积小、响应速度快、可靠性高等特点，可以满足电子设备对传感器的高要求。

三、优点霍尔原理型电压传感器相比其他传感器类型具有以下优点。

1. 非接触式测量：霍尔原理型电压传感器采用非接触式测量方式，不需要与被测物理量直接接触，避免了传感器与被测物之间的摩擦或损耗，提高了测量的准确性和可靠性。

2. 高灵敏度：霍尔原理型电压传感器对电流或磁场的测量具有高灵敏度，可以检测微小的变化，并将其转换为可测量的电压信号。

3. 宽测量范围：霍尔原理型电压传感器的测量范围较宽，可以适应不同的测量需求，从小电流到大电流都可以进行准确测量。

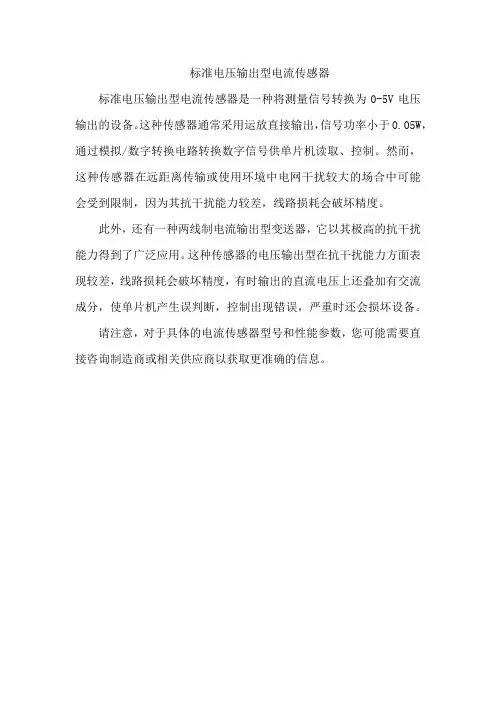

标准电压输出型电流传感器
标准电压输出型电流传感器是一种将测量信号转换为0-5V电压输出的设备。

这种传感器通常采用运放直接输出，信号功率小于0.05W，通过模拟/数字转换电路转换数字信号供单片机读取、控制。

然而，这种传感器在远距离传输或使用环境中电网干扰较大的场合中可能会受到限制，因为其抗干扰能力较差，线路损耗会破坏精度。

此外，还有一种两线制电流输出型变送器，它以其极高的抗干扰能力得到了广泛应用。

这种传感器的电压输出型在抗干扰能力方面表现较差，线路损耗会破坏精度，有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备。

请注意，对于具体的电流传感器型号和性能参数，您可能需要直接咨询制造商或相关供应商以获取更准确的信息。
