标牌格式示意图

建筑工地需要做的各类标牌目录1.安民告示牌2.市级文明工地创立告示牌3.建筑业农民工维权告知事项4.建筑业农民工维权告示牌5.施工现场重大危险源公示牌6.上海市建设工程创立环保、便民工地承诺牌7.施工铭牌8.上海市建设工程文明施工承诺书9.绿色施工〔节约型工地〕公示牌10.上海市民“七不〞标准11.二通三无五必须12.办公区、生活区门牌安民告示牌我们在此施工给你们带来了不便，敬请谅解！×建设〔集团〕市级文明工地创立告示牌×工程创立上海市建设工程文明工地，特此公告。

建设单位：施工单位：监理单位：受监安监站：创立活动投诉：2021年7月图牌格式：红框白底红字，图牌尺寸：600×900标题：黑体字，字高70mm。

正文：黑体字，字高40mm。

建筑业农民工维权告知事项你在本工地工作，拥有以下权利：一、当你被建筑劳务用工单位录用时，有权要求用工单位与你签订书面的劳动合同，在合同中明确约定工作内容、工作时间、劳动报酬和支付方式等。

二、进入施工现场前，你有权参加工程所在地劳务分包交易市场组织的岗前培训，接受相关的公民道德教育、权益保障和工地平安知识培训，获得“岗前培训证〞后，方可进入施工现场。

三、你在履行劳动合同时，用工单位应为你交纳综合保险费。

参加综合保险后，你可享受工伤保险、住院医疗保险和每月20元的医药费补贴，以及用工单位为你安排的每年一次的体检。

综合保险卡由你自行保管。

四、你有权要求用工单位发放“工资卡〞，并按照劳动合同的约定发放劳动报酬。

五、当劳务用工单位同你发生劳动报酬争议或拖欠工资时，总包单位分管领导和工程经理是第一责任人，劳务用工单位是直接责任人。

如第一责任人和直接责任人处置不力，你可通过逐级反映的正常途径向工程工程所在地的建设管理部门投诉。

任何过激的不当投诉行为都有可能受到法律制裁。

投诉时你应当提供劳动合同、身份证明，出具注明工程名称、地址、施工〔总、分包〕单位名称、从事工种、工作时间等有效证明。

附件4

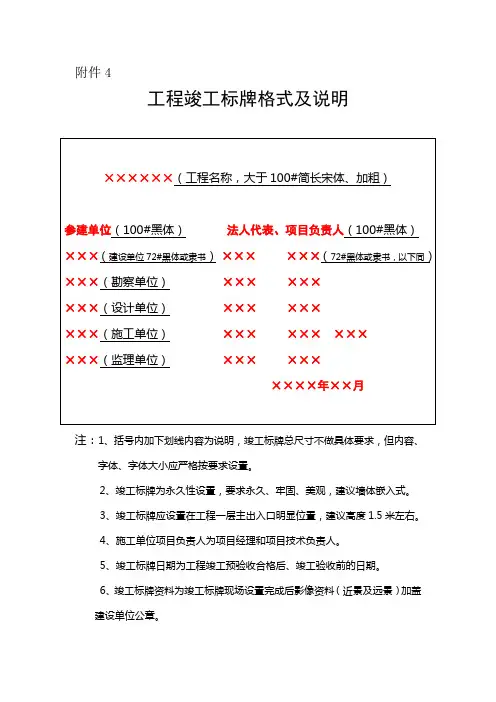

工程竣工标牌格式及说明
注：1、括号内加下划线内容为说明，竣工标牌总尺寸不做具体要求，但内容、字体、字体大小应严格按要求设置。

2、竣工标牌为永久性设置，要求永久、牢固、美观，建议墙体嵌入式。

3、竣工标牌应设置在工程一层主出入口明显位置，建议高度1.5米左右。

4、施工单位项目负责人为项目经理和项目技术负责人。

5、竣工标牌日期为工程竣工预验收合格后、竣工验收前的日期。

6、竣工标牌资料为竣工标牌现场设置完成后影像资料（近景及远景）加盖
建设单位公章。

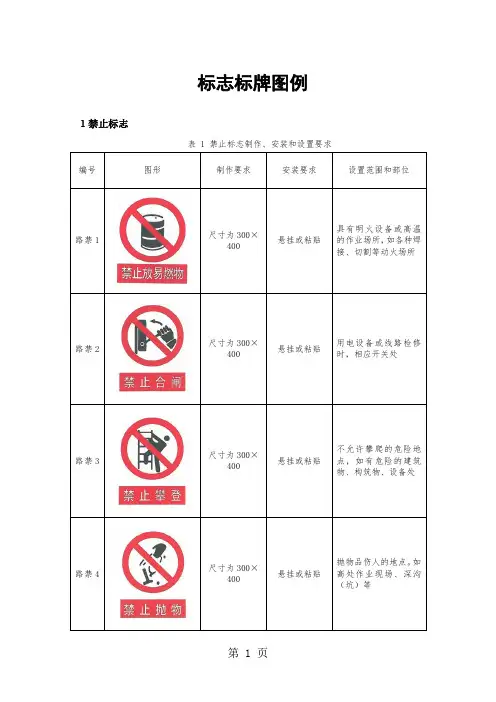

标志标牌图例
1禁止标志
表 1 禁止标志制作、安装和设置要求1
2
3
4
5 尺寸为
6 尺寸为
7 尺寸为
8 尺寸为
尺寸为9
路禁
10
尺寸为
路禁
11
尺寸为
路禁
12
尺寸为
路禁
13
尺寸为
路禁
14
尺寸为
路禁15 执行
（
（以限速
路禁
16
尺寸为
尺寸为
“保”字为例）
表 3 指令标志制作、安装和设置要求1
2
3 4 5 6 7 8
9
表 4 提示标志制作、安装和设置要求1
2
表 5明示标志制作、安装和设置要求
尺寸为
白底红字红圈
（以
一．禁止标志的基本形式 二．警告标志的基本形式
图 6-1 禁止标志的基本形式，
白底红字
图 6 -2 警告标志的基本形式，
白底黑字
三．指令标志的基本形式 四．提示标志的基本形式
图 6-3 指令指示的基本形式，
白底蓝字
图 6-4 提示标志的基本形式，
红底白字
五．标志牌的基本形式 六．标识牌的基本形式
图 6-5 400×300标志牌的基本形式
图 6-6 800×600标志牌的基本形式
图 .6-7 1500×2000标志牌的基本形式
图 6-8 配合比标识牌的基本形式，白底黑字
图 6-9 （半）成品材料标识牌的基本形式，白底黑字
图 6-10 材料标识牌的基本形式，白底黑字
图 6-11 机械设备标识牌的基本形式，白底黑字
图 6-12 施工标识牌的基本形式，白底黑字。

安全标志标牌图形/图例一览表欧阳家百（2021.03.07）1. 禁止标志宽度×高度尺寸为cm 编号图形/图例制作要求安装要求设置范围和部位1 尺寸为30×40 悬挂或粘贴具有明火设备或高温的作业场所，如各种焊接、切割等动火场所2 尺寸为30×40 悬挂或粘贴用电设备或线路检修时，相应开关处3 尺寸为30×40 悬挂或粘贴不允许攀爬的危险地点，如有危险的建筑物、构筑物、设备处4 尺寸为30×40 悬挂或粘贴抛物品伤人的地点。

如高处作业现场、深沟（坑）等5 尺寸为30×40 悬挂或粘贴易造成事故或对人员有伤害的场所，如高压设备室、配电房等入口处6 尺寸为30×40，80×100悬挂或粘贴对人员具有直接危险的场所，如危险路口、吊装作业区、输送带下方、预制梁架设区等处7 尺寸为30×40，80×100悬挂或粘贴有乙类火灾危险物质的场所，如氧气及乙炔存放区、油罐存放处及其易燃易爆处8 尺寸为30×40 悬挂或粘贴应急通道、安全通道及施工操作平台等处9 尺寸为40×30白底红字悬挂或粘贴使用氧气、乙炔等易燃易爆处所编号图形/图例制作要求安装要求设置范围和部位10 尺寸为40×30白底红字悬挂或粘贴跨越通航河道、铁路、公路等施焊场所11 尺寸为40×30白底红字悬挂或粘贴临近既有线的防护栏12 尺寸为40×30白底红字悬挂或粘贴水上施工作业场所13 尺寸为40×30白底红字悬挂或粘贴水上施工作业场所14 尺寸为40×30白底红字悬挂或粘贴水上施工作业场所15执行《道路交通标志和标线》（GB5768-2009）（以限速5km为例）白底红字悬挂或粘贴场内道路及隧道洞口设置5km限速牌，隧道成洞段处设置15km限速牌编号图形/图例制作要求安装要求设置范围和部位16尺寸为120×100白底红字 悬挂或粘贴拌和站、加工场、制梁场（预制场）现浇梁、隧道洞口等现场的出入口、重点部位17尺寸为40×30 白底红字 悬挂或粘贴拌和站、制梁场（预制场）的控制室和发电机房、抽水机房等处18尺寸为40×30 白底红字 悬挂或粘贴 锅炉房入口处19尺寸为100×80 白底红字 竖立 桥梁下方20尺寸为80×60白底红字竖立 吊装作业区21尺寸为50×40白底红字悬挂或粘贴 消防设施处2.警告标志 宽度×高度尺寸为cm编号图形/图例制作要求安装要求设置范围和部位吊装作业禁止进入消防设施严禁挪用1 尺寸为30×40 悬挂或粘贴有可能发生触电危险的电气设备和线路，如配电箱（柜）、开关箱、变压器、用电设备处2 尺寸为30×40 悬挂或粘贴有吊装设备作业的场所3 尺寸为30×40 悬挂或粘贴由于弧光可能造成眼部伤害的各种焊接作业场所4 尺寸为30×40 悬挂或粘贴易发生火灾的危险场所，如可燃性物质的储运、使用等场所5 尺寸为30×40 悬挂或粘贴易发生机械卷入、轧压、碾压、剪切等机械伤害的作业场所编号图形/图例制作要求安装要求设置范围和部位6 尺寸为30×40 悬挂或粘贴具有坑洞易造成伤害的作业地点，如预留孔洞及各种深坑的上方等处7 尺寸为30×40 悬挂或粘贴易发生落物危险的地点，如高处作业、立体交叉作业等的下方8 尺寸为30×40 悬挂或粘贴易发生塌方危险的地段，如边坡及土方作业的深坑、深槽等场所9 尺寸为30×40 悬挂或粘贴易产生有毒、有害气体的场所10 尺寸为30×40 悬挂或粘贴易造成腿部伤害的作业地点编号图形/图例制作要求安装要求设置范围和部位11 尺寸为30×40 悬挂或粘贴易发生堕落事故的作业地点12 尺寸为30×40 悬挂或粘贴易造成人员伤害的场所及设备等处13 尺寸为80×60黄底黑字竖立易落石的地带，如隧道出入口、路基砌筑边坡等处14 尺寸为40×30黄底黑字悬挂或粘贴施工现场狭小、低矮通道处15 尺寸为150×200/字（以“保”字为例）红底白字竖立临近林区施工场所编号图形/图例制作要求安装要求设置范围和部位16 尺寸为40×30黄底黑字悬挂或粘贴施工场所变压器、高压电力设备等处17 尺寸为100×80，80×60黄底黑字竖立路越（临近）道路施工处3.指令标志 宽度×高度 尺寸为cm18尺寸为100×80，80×60 黄底黑字 竖立场站出入口及工点路口处19尺寸为80×60 黄底黑字可移动式桥梁、边坡防护等高处作业处编号图形/图例制作要求安装要求设置范围和部位1尺寸为30×40 悬挂或粘贴易伤害脚部的作业场所，如具有腐蚀、灼热、触电、砸（刺）伤等危险的作业地点2尺寸为30×40 悬挂或粘贴头部易受伤的作业场所3尺寸为30×40 悬挂或粘贴易造成人体紫外线辐射的作业场所，如电焊作业场所4尺寸为30×40 悬挂或粘贴易伤害手部的作业场所，如具有腐蚀、污染、灼热、冰冻及触电危险等的作业场所高处作业注意安全5 尺寸为30×40 悬挂或粘贴对眼睛有伤害的作业场所编号图形/图例制作要求安装要求设置范围和部位6 尺寸为30×40 悬挂或粘贴易发生堕落危险的作业场所7 尺寸为30×40 悬挂或粘贴空气不流通，易发和窒息、中毒等的作业场所8 尺寸为80×100，60×80竖立或悬挂施工现场的出入口等醒目位置9 尺寸为80×60，50×40蓝底白字竖立或悬挂泥浆池防护栏上10 尺寸为50×40蓝底白字悬挂或粘贴拌合站、制梁场（预制场）、沉淀池编号图形/图例制作要求安装要求设置范围和部位4.提示标志 宽度×高度 尺寸为cm11尺寸为50×40 蓝底白字悬挂或粘贴制梁场（预制场）、现浇梁预应力张拉处12尺寸为80×60，50×40 蓝底白字 竖立或悬挂涵洞、桥梁基坑靠便道侧防护栏13尺寸为40×30 蓝底白字悬挂或粘贴高处作业、临边作业、悬空作业等场所14尺寸为80×60 蓝底白字竖立 边坡处15尺寸为80×60，50×40 蓝底白字竖立临水靠便道侧防护栏处16尺寸为80×60，50×40 蓝底白字竖立临边靠便道侧防护栏编号图形/图例制作要求安装要求设置范围和部位边坡危险请勿靠近水深危险请勿靠近临边危险请勿靠近5.标牌宽度×高度尺寸为cm序号图形名称图形/图例制作要求1 工程概况牌尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）2 质量安全环保目标公示牌尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）1 尺寸为40×30 悬挂或粘贴需指示灭火器的处所2 尺寸为40×30 悬挂或粘贴需指示灭火器的处所3 及监督电话牌尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）序号图形名称图形/图例制作要求4 安全生产牌尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）（场地小尺寸为150×120）5 文明施工牌尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）6尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）序号图形名称图形/图例制作要求7 应急救援流程图尺寸为120×150，白底黑字，黑体，蓝边框（场地小尺寸为100×120）8 应急联系电话公示牌尺寸为120×150，白底黑字，黑体，蓝边框（场地小尺寸为100×120）9尺寸为200×150，白底黑字，黑体，蓝边框（场地小尺寸为150×120）序号图形名称图形/图例制作要求10 安全生产警示牌尺寸为200×150，红底白字，黑体（场地小尺寸为150×120）11 风险源发布牌尺寸为200×150，白底红字，红框，黑体（场地小尺寸为150×120）12尺寸为120×100，白底黑字，黑体，蓝边框序号图形名称图形/图例制作要求13 风险源告知及监控牌尺寸为120×100，白底黑字，黑体，蓝边框14 进入施工现场须知尺寸为120×100，白底黑字，黑体，蓝边框15尺寸为200×100序号图形名称图形/图例制作要求16 安全生产单元预警牌尺寸为120×100，白底红字，黑体17 一线工人培训学校尺寸为80×6018 牌尺寸为80×60，蓝边框序号图形名称图形/图例制作要求19 机械设备标识牌尺寸为50×40，白底黑字，黑表框，蓝边框20 安全操作规程尺寸为60×80，白底黑字，黑体（字数较多的可根据情况按中等牌尺寸）21尺寸为120×100，白底黑字，黑表框，蓝边框序号图形名称图形/图例制作要求22 消防责任人尺寸为50×40，白底红字23 消防设施布置图尺寸为120×100，白底黑字24尺寸为60×80，白底黑字，黑体序号图形名称图形/图例制作要求25 爆破警戒区尺寸为100×80，蓝底白字，黑体26 爆破时间尺寸为100×80，蓝底白字，黑体27尺寸为120×100，蓝底白字，黑体，双面，带指向箭头序号图形名称图形/图例制作要求28 施工告示牌尺寸为120×100，蓝底白字，黑体29 桩号牌尺寸为100×80，绿底白字，黑体，双面30 点）牌尺寸为150×120，蓝底白字，黑体序号图形名称图形/图例制作要求31 便道编号牌尺寸为120×100，蓝底白字，双面，编号为红色并用白色圆圈为背景32 氧气存放处尺寸为40×30，白底红字，黑体33尺寸为40×30，白底红字，黑体序号图形名称图形/图例制作要求34 安全员袖标尺寸为40×14，红布白字35 安全协管员尺寸为40×14，黄布红字安全协管员36 行为曝光栏尺寸为240×1206.交通安全标志牌宽度×高度尺寸为cm序号图形名称图形/图例制作要求1 前方200米施工道口限速40尺寸为120×100，蓝底白字，与限速标志组合，黑体，字和牌都反光2 限速行驶尺寸为100×100，白底红字，黑体，双面，字和牌都反光3 禁止驶入尺寸为100×100，白底红字，黑体，字和牌都反光序号图形名称图形/图例制作要求4 禁止超车尺寸为100×100，白底红字，黑体，字和牌都反光5 慢尺寸为100×100，黄底黑字，黑体，字和牌都反光6改路组合牌序号图形名称图形/图例制作要求7 道路施工组合牌尺寸为120×80，蓝底白字，字和牌都反光8 左道封闭尺寸为120×80，蓝底白字，字和牌都反光9 右道封闭尺寸为120×60，蓝底白字，字和牌都反光序号图形名称图形/图例制作要求10 导向牌尺寸为120×60，字和牌都反光11 转弯鸣号尺寸为60×80，蓝底白字，字和牌都反光12 向左急弯路国标序号图形名称图形/图例制作要求13 十字慢尺寸为80×142，单杆总高3米，字和牌都反光14 右慢尺寸为80×142，单杆总高3米，字和牌都反光15 左慢尺寸为80×142，单杆总高3米，字和牌都反光序号图形名称图形/图例制作要求16 前方交叉路口一停二看三通过尺寸为100×80，蓝底白字，黑体，字和牌都反光17 前方50米台阶减速慢行尺寸为100×80，黄底黑字，三角架，字和牌都反光前方50米台阶减速慢行18 小心台阶尺寸为100×50，黄底黑字，黑体，双面，字和牌都反光序号图形名称图形/图例制作要求19 前方50米有高压线限高尺寸为100×80，蓝底白字，黑体，字和牌都反光20 上方有高压线限高尺寸为100×80，蓝底白字，黑体，字和牌都反光上方有高压线限高前方50米有高压线限高小心台阶21 进入隧道减速慢行尺寸为120×100，蓝底白字，限速标志组合序号图形名称图形/图例制作要求22 改路施工减速慢行尺寸为100×80，黄底黑字，三角架，字和牌都反光23 前方爆破禁止通行尺寸为120×60，白底红字，黑体，禁止通行标志组合改路施工减速慢行前方爆破禁止通行24 前方施工请绕行尺寸为100×80，蓝底白字，三角架，字和牌都反光。

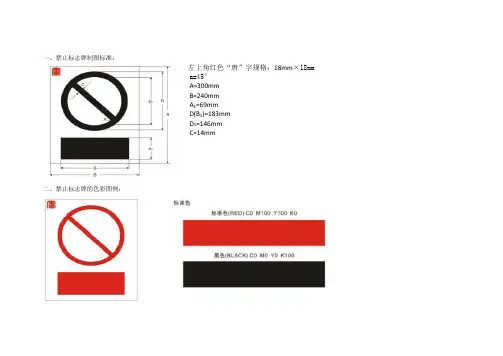

一、禁止标志牌制图标准：
左上角红色“唐”字规格：18mm×18mm
a=45°
A=300mm
B=240mm
A1=69mm
D(B1)=183mm
D1=146mm
C=14mm
二、禁止标志牌的色彩图例：
三、警告标志牌制图标准
左上角红色“唐”字规格：18mm×18mm
A=300mm
B=240mm
B1=183mm
A2=69mm
A1=128mm
四、警告标志牌色彩图例
五、指令标志牌制图标准：
左上角红色“唐”字规格：18mm×18mm
A=300mm
B=240mm
A1=69mm
D(B1)=183mm
六、指令标志牌色彩图例：
七、35KV配电室门口标示牌（750mm(高)×960mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）
八、保护室门口标示牌（750mm(高)×720mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）
九、GIS室门口标示牌（750mm(高)×960mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）
十、SVG室门口标示牌（750mm(高)×720mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）
十一、35KV配电室内各间隔标识标示牌内容如下（共9块）：
标示牌格式：
A=160mm B=200mm A1=136mm B1=176mm。

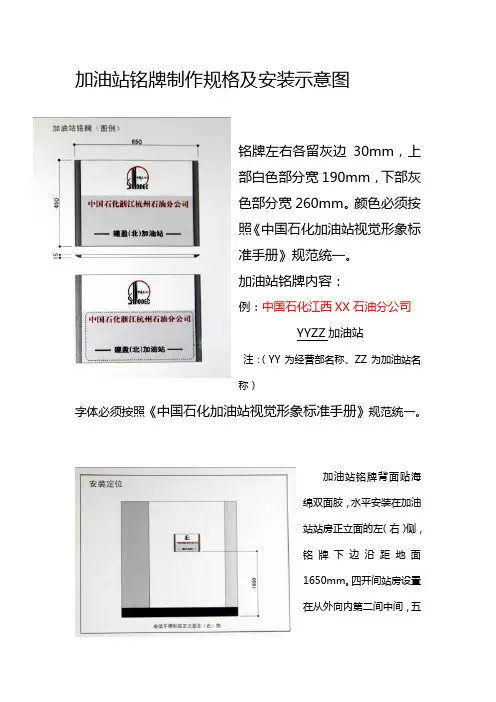

加油站铭牌制作规格及安装示意图
铭牌左右各留灰边30mm，上部
白色部分宽190mm，下部灰色部
分宽260mm。

颜色必须按照《中
国石化加油站视觉形象标准手
册》规范统一。

加油站铭牌内容：
例：中国石化江西XX石油分公司
YYZZ加油站
注：（YY为经营部名称、ZZ为加油站名称）
字体必须按照《中国石化加油站
视觉形象标准手册》规范统一。

加油站铭牌背面贴海
绵双面胶，水平安装在加油
站站房正立面的左（右）侧，
铭牌下边沿距地面1650mm。

四开间站房设置在从外向
内第二间中间，五开间站房
设置在从外向内第二间与
第三间中间，如有窗户应避
开，设置在窗户左侧或右侧
的墙面上。

不规则站房由各
分公司按标准手册要求确
定安装位置。

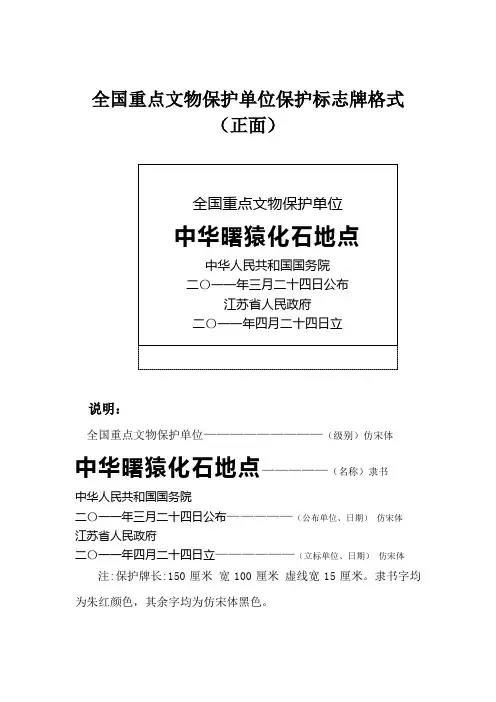

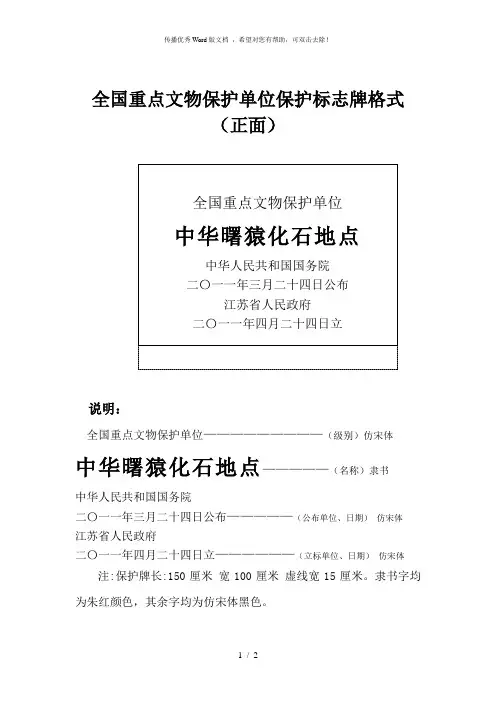

全国重点文物保护单位保护标志牌格式
（正面）
全国重点文物保护单位
中华曙猿化石地点
中华人民共和国国务院
二〇一一年三月二十四日公布
江苏省人民政府
二〇一一年四月二十四日立
说明：
全国重点文物保护单位—————————（级别）仿宋体中华曙猿化石地点—————（名称）隶书
中华人民共和国国务院
二〇一一年三月二十四日公布—————（公布单位、日期）仿宋体
江苏省人民政府
二〇一一年四月二十四日立——————（立标单位、日期）仿宋体注:保护牌长:150厘米宽100厘米虚线宽15厘米。

隶书字均
为朱红颜色，其余字均为仿宋体黑色。

全国重点文物保护单位保护标志牌格式
（反面）
中华曙猿化石地点：位于江苏省溧阳市上黄镇水母山，海拔61.6米。

从1987年至1994年，中科院古生物专家齐陶研究员等中美科学家先后在此进行科考发掘，发现了距今大约4500万年的哺乳动物化石上万块，包括1500多块牙齿化石，这就是“上黄动物群化石”。

二OOO年，中美科学家在权威的英国自然杂志联合发表论文，认为曙猿化石在江苏溧阳和山恒曲相继发现，确定包括人类及其近亲——猿和猴在内的高级灵长类的起源应是4500万年前的东亚，由此将高级灵长类的起源提早了1000万年，并表明：高级灵长类的起源是在东方、在中国。

中华曙猿的发现，其意义可与周口店北京人的发现媲美，这是我国20世纪古生物学上又一次极为重要的发现。

保护区范围为277.85亩。

全国重点文物保护单位保护标志牌格式
（正面）
全国重点文物保护单位
中华曙猿化石地点
中华人民共和国国务院
二〇一一年三月二十四日公布
江苏省人民政府
二〇一一年四月二十四日立
说明：
全国重点文物保护单位—————————（级别）仿宋体
中华曙猿化石地点—————（名称）隶书
中华人民共和国国务院
二〇一一年三月二十四日公布—————（公布单位、日期）仿宋体
江苏省人民政府
二〇一一年四月二十四日立——————（立标单位、日期）仿宋体注:保护牌长:150厘米宽100厘米虚线宽15厘米。

隶书字均为朱红颜色，其余字均为仿宋体黑色。

全国重点文物保护单位保护标志牌格式
（反面）
中华曙猿化石地点：位于江苏省溧阳市上黄镇水母山，海拔61.6米。

从1987年至1994年，中科院古生物专家齐陶研究员等中美科学家先后在此进行科考发掘，发现了距今大约4500万年的哺乳动物化石上万块，包括1500多块牙齿化石，这就是“上黄动物群化石”。

二OOO年，中美科学家在权威的英国自然杂志联合发表论文，认为曙猿化石在江苏溧阳和山恒曲相继发现，确定包括人类及其近亲——猿和猴在内的高级灵长类的起源应是4500万年前的东亚，由此将高级灵长类的起源提早了1000万年，并表明：高级灵长类的起源是在东方、在中国。

中华曙猿的发现，其意义可与周口店北京人的发现媲美，这是我国20世纪古生物学上又一次极为重要的发现。

保护区范围为277.85亩。

温馨提示：最好仔细阅读后才下载使用，万分感谢！。

七牌欧阳家百（2021.03.07）1 .工程概况牌2.管理人员名单及监督电话牌3.现场事故应急救援预案公示牌4. 安全生产牌5.文明施工牌6.消防保卫牌7. 环境保护牌一图施工现场平面图单框尺寸为1.2×0.64m，四周加25mm外框，外框粗线8mm，细线4mm。

面板为蓝底钢板，字体为黑体，标题字用红字白框，字体高度45mm，内容字用蓝底白字，标牌四周角钢固定，钢管架设。

标牌底距地面高度1.3m。

放在进入工地的入口附近醒目位置。

1.工程概况牌2、管理人员名单及监督电话牌3、现场事故应急救援预案公示牌4.安全生产牌一、进入施工现场，必须遵守安全生产规章制度。

二、进入施工区，必须佩戴安全帽、扣好帽带，机械操作工必须佩戴防护帽。

三、在建工程中的“四口”和“五临边”必须有防护设施。

四、现场内不准赤脚，不准穿硬底鞋、高跟鞋，喇叭裤和酒后作业。

五、高空作业必须系好安全带，安全带高挂低用，高空作业严禁皮鞋或带钉的易滑鞋。

六、非操作人员不得进入施工危险区域内。

七、未经施工负责人批准，不得任意拆除架子设施及安全防护装置。

八、严禁从高空抛扔材料、工具、砖、石、建筑垃圾等一切物品。

九、架设电线必须符合《规范》规定，电气设备必须有保护接零装置。

十、施工现场的危险区域应有警示标志，夜间有照明示警。

5.文明施工牌一、施工现场各级管理人员必须遵守各项管理制度，做到场内整齐、卫生、安全、防火道路畅通。

二、按施工组织设计平面布置图布置材料和机具设备，设置建筑垃圾堆场，不得乱扔材料及杂物，及时清理零散物料及建筑垃圾。

三、临时占用道路必须到有关部门办理有关手续。

四、施工现场要做到道路平整、排水渠畅通，按施工组织设计平面布置图布置电路、给排水线路，做到水管不漏水，电线不漏电。

五、现场应设有男、女厕所，排污、排便等设施。

六、严禁在工地内进行吸毒、嫖娼、赌博、斗殴、盗窃等“七害”活动，违者交公安机关处理。

七、夜间施工必须通过主管部门批准并公开告示，取得社会谅解方可施工。
