Z D400a-L J-105轴流定桨式水轮机Kaplan （Fixed-blades）Type Turbine使用说明书I n s t r u c t i o n M a n u a lW J K105-S S二○一四年三月M a r·2014目录Contents1、概述2、水轮机的技术数据2.1 使用范围2.2 性能参数图表2.3 调节保证计算主要参数3、水轮机结构和主要零部件简介3.1 转动部分3.2 导水机构3.3 埋入部分3.4 控制部分3.5 油导轴承3.6 主轴密封4、水轮机的安装4.1 安装前的准备及注意事项4.2 安装程序5、水轮机的运行5.1水轮机运行前的准备及注意事项5.2 水轮机的试运行5.3 水轮机的启动与停机6、水轮机的维护6.1 日常运行的维护6.2 停机检修7、附表：随机图纸目录1、概述（General）水轮机是把水所具有的能量转换成机械能的水力原动机。
水轮机出力的大小，取决于工作时的水头和流量。
1.1 型号说明：ZD400a-LJ-105型水轮机ZD ——轴流定桨水轮机；400a ——转轮型号；L ——主轴布置为立式；J ——金属蜗壳；105 ——转轮标称直径D1为105cm。
1.2 ZD400a-LJ-105为立轴金属蜗壳的轴流定桨式水轮机。
本水轮机转轮型号ZD400a，转轮标称直径D1=105cm，转轮桨叶安放角φ=+5°。
1.3 本水轮机主轴转动方向从上向下看为顺时针。
1.4 本水轮机具有结构合理、运转可靠、使用方便、标准化、系列化、通用化程度高等优点。
转轮系我公司引进的新转轮，性能先进。
1.5 本水轮机配用DWT-600-16高油压微机调速器；蜗壳前装设伸缩节装置SS160-100A（A），公称通径为160cm。
2、水轮机的技术数据：本水轮机适用于3.5~12m水头，配470KW发电机，同步转速为500r/min。
汽蚀特性、吸出高度、轴向水推力分别见图。
安装、使用产品前，请阅读使用说明书。
Before intalling and operating, please read this manual.中华人民共和国重庆赛力盟电机有限责任公司CHONGQING ELECTRIC MACHINE FEDERATION LTD.PRC.立轴混流水轮机使用说明书OPERATION INSTRUCTION MANUAL0CD.460.06152014年重庆赛力盟电机有限责任公司CHONGQING ELECTRIC MACHINE FEDERATION LTD.地址：重庆市九龙坡区九龙工业园C区聚业路111号销售处电话：（023）89093082 65253544 Sales Dpt.Tel:+8623 89093082 65253544传 真:（023）65265676 Fax: +8623 65265676电 子邮 件：****************E-mail:****************外贸办公室电话：(023)89093134 Foreign Trade Dpt.Tel:+8623 89093134传 真：（023）65261853 Fax: +8623 65261853电子邮件：***************.com E-mail: ***************.com售后服务处电话：（023）89093219 传真：（023）65261567E-mail:*****************目录1.总则1.1适用范围与要求1.2设备的验收及保管1.3安装的一般规定1.4安装框图及安装程序简要说明2.埋入部分安装2.1 尾水管肘管里村的安装2.2座环（蜗壳）的安装2.3机坑里村的安装2.4埋入部分的混凝土浇注3.导水机构安装3.1导水机构安装前的准备3.2导水机构预装3.3导水机构的正式安装4.转动部分安装4.1转轮、主轴的装配4.2主轴、转轮的安装4.3密封装配的安装4.4轴承装配的安装（筒式轴承为例）4.5水轮机轴与发电机轴联轴及盘车5．机坑内水气管路、测量仪表管路的安装5.1机坑内水气管路的安装5.2测量仪表管路的安装6．地板以及环形吊车的安装6.1地板的安装6.2环形吊车的安装7．机组起动试运行7.1机组充水前的准备7.2机组充水试验7.3机组空载试运行7.4停机过程及停机后的检查7.5机组过速试验7.6机组并列及带负荷试验7.7机组甩负荷试验7.8连续72小时带负荷运行1．总则1.1 适用范围与要求：1.1.1本说明书是重庆赛力盟电机有限责任公司（以下简称赛力盟公司）设计、制造的立轴混流和立轴轴流水轮机在现场进行安装、调试和试验的技术指导文件。
轴流式小型水力发电机说明书轴流式小型水力发电机说明书一、水力发电原理：在有水位差的地方，水从高处往低处流，水有一定的流动速度，因此水带有动能；因为水位差，水在高处被地球的引力吸引往低处，从而水带有重力势能，水的动能和水的势能总和就是水的能量，水位差越高，水流量越大，水的能量就越大。
水的能量作用在水轮机上，使得水轮机转动，带动发电机发电。
也就是水的能量转变成电能的过程，就是水力发电。
水位差，或者说水流落差，即进水处和出水处之间的垂直距离，我们简称为水头。
水流量和水头就可以决定安装发电机组的功率。
水流量一般是指一秒钟内流出的水的体积。
以立方米/秒为单位。
理想理论上安装功率的计算公式为：水头(m)×流量(m3/s)×9.8＝功率(KW)。
实际上机组的效率并不是100%，因此要把机组的效率算上。
一般水头我们以H 来表示，流量以Q来表示，机组效率为η来表示，一般η取0.7左右。
g表示重力加速度，功率以P来表示，那么安装功率的计算公式为：P ＝HQηg例如：水流量为0.08m3/s，水头为2米高，那么可以安装的功率为：0.08×2×9.8×0.7 ＝1.0976(KW)，即实际可以安装功率为：1千瓦。
流量比较难测量一般以估算法来测。
首先估算出水的流速，然后再估算出水流的横截面积大小，即可算出水流量大小。
流量(m3) Q = Sv 其中S为横段面积（m2），v为流速（m/s）①、首先测量得水沟的横截面积S，比如可量得水沟的宽、高粗略算出横截面积S，如要测得更准确，可对水沟的横截面积进行分割细分测得各小块面积，然后再相加得出总面积。
②、水流速的测法，可直接丢一漂浮物在水面上，然后看它在一定时间内漂流过的路程，然后再计算出其1秒内流过的路程，即为水的流速。
③、还可以用一个比较大的水桶来直接接水，然后计算出流量。
估测流量时，要多次测量取平均值，还要考虑到每个季节的水量变化情况。

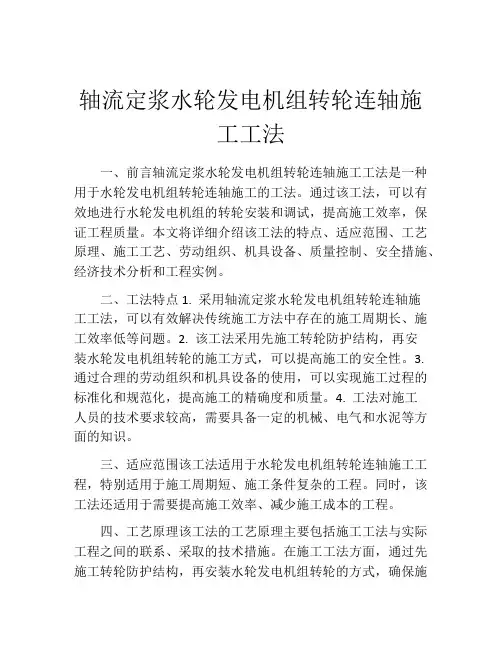

轴流定浆水轮发电机组转轮连轴施工工法一、前言轴流定浆水轮发电机组转轮连轴施工工法是一种用于水轮发电机组转轮连轴施工的工法。
通过该工法，可以有效地进行水轮发电机组的转轮安装和调试，提高施工效率，保证工程质量。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 采用轴流定浆水轮发电机组转轮连轴施工工法，可以有效解决传统施工方法中存在的施工周期长、施工效率低等问题。
2. 该工法采用先施工转轮防护结构，再安装水轮发电机组转轮的施工方式，可以提高施工的安全性。
3. 通过合理的劳动组织和机具设备的使用，可以实现施工过程的标准化和规范化，提高施工的精确度和质量。
4. 工法对施工人员的技术要求较高，需要具备一定的机械、电气和水泥等方面的知识。
三、适应范围该工法适用于水轮发电机组转轮连轴施工工程，特别适用于施工周期短、施工条件复杂的工程。
同时，该工法还适用于需要提高施工效率、减少施工成本的工程。
四、工艺原理该工法的工艺原理主要包括施工工法与实际工程之间的联系、采取的技术措施。
在施工工法方面，通过先施工转轮防护结构，再安装水轮发电机组转轮的方式，确保施工的安全性和稳定性。
在实际工程方面，根据具体的工程要求，进行钢筋混凝土结构和水轮发电机组转轮的精确安装，保证施工过程中的质量和标准。
五、施工工艺该工法的施工工艺主要包括转轮防护结构施工、机组转轮安装、调试等阶段。
在转轮防护结构施工阶段，首先进行地基准备和基础施工，在此基础上，进行转轮防护结构的搭建和固定。
在机组转轮安装阶段，根据机组转轮的尺寸和要求，进行机组转轮的精确安装和联轴。
在调试阶段，对机组转轮进行测试和调整，确保其稳定运行。
六、劳动组织施工过程中，需要合理安排和组织施工人员。
包括技术人员、施工人员、监理人员等，他们分工明确，密切配合，确保施工过程的顺利进行。
七、机具设备该工法所需的机具设备包括起重机、托辊车、钢绳、焊机、水泥搅拌机等。
ZDXX-LM-160水轮机安装、使用、维护说明书目录一、概述 (2)二、基本数据 (2)三、结构说明………………………………………… 2～3四、安装说明………………………………………....3～5五、使用维护说明…………………………………….5～7六、运输说明 (7)七、标记说明 (7)八、常见故障及处理办法……………………………8～9１一、概述水轮机是将水能转换为机械能的水力原动机，它适用于中、小型电站，供发电之用，其出力的大小取决于工作的水头和流量。
型号说明：ZDXXX－LM－160型水轮机ZD－表示轴流定浆式xxxx－表示转轮型号L－表示主轴布置为立式M－表示明槽式160－表示转轮标称直径为160cm二、技术数据1、使用范围：型号 ZDxxx－LM－160适用水头HP（米） 2.5～6流量Q（米3/秒）4～20转速n（转/分） 150～500出力N（千瓦）100～1000旋转方向由上向下看为顺时针调速方式自动或手动传动方式法兰直联三、结构说明本水轮机为轴流定浆式，水自引水渠道、前池、拦污栅和启闭闸门进入水轮机室，经活动导叶引向转轮，在水力作用下，使转轮旋转，然后由主轴通过法兰与发电机直联传动，把机械能转变为电能，由转轮流出的水，经尾水管流入尾水渠道。
当负荷变化时，通过水轮机的导水机构来调节过流量，以保证机２组稳定在额定转速下运行。
导水机构的开闭，通过调速器完成。
1、转动部分转轮是水轮机的核心零件，通过它将水能转换为机械能，其结构采用铸钢组焊（或组装、整铸），叶片型线采用我国研制的性能先进的转轮模型换算而成，转轮体下部的泄水锥用螺钉紧固，为使过流表面光滑平整，泄水锥与转轮体联接后，凹陷处灌注环氧树脂或铅，并修磨平整光滑。
主轴采用法兰刚性联接，其上轴端是法兰与电机法兰端面配合，通过螺栓传递扭距；下轴端是法兰与转轮体端面联接，通过端面横销及紧固螺栓传递扭矩，主轴与橡胶瓦水导轴承配合。
1、导水机构导水机构的作用是将来自引水室的水流，以一定的速度和方向引入转轮，形成转动前所需的均匀能量，控制环在转轮室上端面可以转动，借助于连板销、连板、导叶销，调节导叶的开度，改变过流量，调节负荷的大小，同时当需要停机时，可关闭导水结构，封住水流。
目录一、概述（2）二、水轮机的结构型式（4）三、水轮机的安装（5）四、水轮机的润滑和冷却（7）五、水轮机的运行（8）六、水轮机日常运行与维护（9）七、附录（10）一、概述本水轮机为轴流定浆式水轮机。
通过机组的运转，将水流中贮藏的能量转化为有用功。
可作为农村小型水电站之动力设备。
电站型式为引水式。
1、应用范围：2、各种情况下水轮机的基本参数与其所配套的发电机之型号，功率，转速参看表1。
3、空蚀性能根据T03转轮的研究部门（天津电气传动设计研究所）介绍，ZDT03转轮空蚀性能好于ZD760转轮，为保守起见ZDT03转轮空蚀系数σm值选取方法为：用ZDT03设计点的值（n1＇，Q1＇），对应ZD760相同值（n1＇，Q1＇相同）所对应的空蚀系数σm值就作为T03转轮该设计点的空蚀系数σm值。
ZDT03-LM-80型水轮机性能及配套表（表1）4、飞逸转速：n p各种水头和转轮浆叶各安装角的飞逸转速。
ZDT03-LM-80型水轮机飞逸转速5、重量：（1）水轮机总重量约4吨（2）水轮机主机重量约2.5吨二、水轮机的结构型式ZDT03-LM-80型水轮机结构为立轴布置，明槽引水，手动或自动调速，直锥形尾水管。
与发电机采用直联或V型皮带间联传动，其结构详见机组安装图。
1、主机水轮机主机是由转动部分、导水机构、导轴承等另部件组成。
其结构详见主机结构图。
（1）转动部分：转动部分是由转轮、洩水锥、主轴等另件组成，转轮制成整体，和洩水锥用拉杆连接，上部与主轴用法兰联拉。
水轮机的转轮通过旋转运动把水流中贮存的能量转化为机械能，同时使主轴旋转将能量输出。
由于各地的水利资源不同，故转轮浆叶装置角有＋15°、＋20°、＋25°、＋30°等，供用户订货时选择。
（2）导水机构导水机构是由导叶、连杆、顶盖、支持盖、机座等另件组成。
导叶为对称形，装于顶盖、机座之间，沿园周均布，它的运动是通过与调速器相联接的推拉杆，操纵控制环，由控制环上销钉、连杆、销轴等另件带动，使导叶绕导轴旋转，来达到开启和关闭的目的，从而得到了调节通过水轮机的流量作用。
