水轮机轴流转浆说明书

目录一、设计参数 (2)二、设计步骤 (2)1.确定流道几何形状 (2)1.1初绘制流道 (2)1.2检查过水断面面积 (3)2.按轴面流速为均匀分布绘制轴面流线 (4)3.检查流网准确性 (5)4.计算轴面流速 (8)5. 进出口三角形计算及绘制 (9)5.1确定进出口边位置 (9)5.2确定叶片进出口速度矩分布 (9)6.利用BladeGen生成叶片 (10)6.1轴面投影的生成 (10)6.2确定进出口安放角的分布规律 (10)6.3叶片的加厚 (11)6.4叶片的调整与输出 (11)7.利用UG进行木模截线绘制 (12)8.木模图的绘制 (13)三、设计总结 (13)一、设计参数Hmin=20m Hav=35mHmax=48 Nr=3692.71Kw转速n=333.3rpm Qr=11.95m³/sD1=1.34m Hs=1.9m海拔高程：79m本次课程设计采用以上设计参数进行混流式水轮机叶片设计，设计方法参照《水轮机课程设计设计指导书》中的方法二，最后绘制出叶片木模图。

二、设计步骤1.确定流道几何形状1.1初绘制流道采用方法二初绘流道，其中绘制5条流线的坐标数据按指导书中所给出的值绘制。

所得流道如图1.2检查过水断面面积在转轮流道内做内切于转轮上冠和转轮下环的公切圆，计算各断面面积,做出轴面液流过水断面面积沿Lm的变化曲线：轴面液流过水断面面积沿Lm的变化曲线如图：由于扩散形流道易产生脱流而导致较大的水力损失，根据上图所示，可以看出过流断面面积沿lm是逐渐减小，整体呈一个收缩流道，同时为了提高汽蚀性能，转轮出口处面积略有扩散，基本符合设计要求。

2.按轴面流速为均匀分布绘制轴面流线根据过水断面与流线相互垂直的原则，作线垂直于各轴面流线，并以该线为母线绕水轮机轴线旋转得到的回转面就是过水断面。

一般规律为近下环处流线较密集，在近上冠处流线较稀疏。

下表为校正流线后的相关数据：下图为校正后的流线L1L2L3L4L5abcd efg3.检查流网准确性(1)计算时可以原有等势线为中线，在其两侧各作一相近的等势线，如图实线为原等势线，两边虚线为相近等势线。

安装、使用产品前，请阅读使用说明书。

Before intalling and operating, please read this manual.中华人民共和国重庆赛力盟电机有限责任公司CHONGQING ELECTRIC MACHINE FEDERATION LTD.PRC.立轴混流水轮机使用说明书OPERATION INSTRUCTION MANUAL0CD.460.06152014年重庆赛力盟电机有限责任公司CHONGQING ELECTRIC MACHINE FEDERATION LTD.地址：重庆市九龙坡区九龙工业园C区聚业路111号销售处电话：（023）89093082 65253544 Sales Dpt.Tel:+8623 89093082 65253544传 真:（023）65265676 Fax: +8623 65265676电 子邮 件：****************E-mail:****************外贸办公室电话：(023)89093134 Foreign Trade Dpt.Tel:+8623 89093134传 真：（023）65261853 Fax: +8623 65261853电子邮件：***************.com E-mail: ***************.com售后服务处电话：（023）89093219 传真：（023）65261567E-mail:*****************目录1.总则1.1适用范围与要求1.2设备的验收及保管1.3安装的一般规定1.4安装框图及安装程序简要说明2.埋入部分安装2.1 尾水管肘管里村的安装2.2座环（蜗壳）的安装2.3机坑里村的安装2.4埋入部分的混凝土浇注3.导水机构安装3.1导水机构安装前的准备3.2导水机构预装3.3导水机构的正式安装4.转动部分安装4.1转轮、主轴的装配4.2主轴、转轮的安装4.3密封装配的安装4.4轴承装配的安装（筒式轴承为例）4.5水轮机轴与发电机轴联轴及盘车5．机坑内水气管路、测量仪表管路的安装5.1机坑内水气管路的安装5.2测量仪表管路的安装6．地板以及环形吊车的安装6.1地板的安装6.2环形吊车的安装7．机组起动试运行7.1机组充水前的准备7.2机组充水试验7.3机组空载试运行7.4停机过程及停机后的检查7.5机组过速试验7.6机组并列及带负荷试验7.7机组甩负荷试验7.8连续72小时带负荷运行1．总则1.1 适用范围与要求：1.1.1本说明书是重庆赛力盟电机有限责任公司（以下简称赛力盟公司）设计、制造的立轴混流和立轴轴流水轮机在现场进行安装、调试和试验的技术指导文件。

轴流式小型水力发电机说明书轴流式小型水力发电机说明书一、水力发电原理：在有水位差的地方，水从高处往低处流，水有一定的流动速度，因此水带有动能；因为水位差，水在高处被地球的引力吸引往低处，从而水带有重力势能，水的动能和水的势能总和就是水的能量，水位差越高，水流量越大，水的能量就越大。

水的能量作用在水轮机上，使得水轮机转动，带动发电机发电。

也就是水的能量转变成电能的过程，就是水力发电。

水位差，或者说水流落差，即进水处和出水处之间的垂直距离，我们简称为水头。

水流量和水头就可以决定安装发电机组的功率。

水流量一般是指一秒钟内流出的水的体积。

以立方米/秒为单位。

理想理论上安装功率的计算公式为：水头(m)×流量(m3/s)×9.8＝功率(KW)。

实际上机组的效率并不是100%，因此要把机组的效率算上。

一般水头我们以H 来表示，流量以Q来表示，机组效率为η来表示，一般η取0.7左右。

g表示重力加速度，功率以P来表示，那么安装功率的计算公式为：P ＝HQηg例如：水流量为0.08m3/s，水头为2米高，那么可以安装的功率为：0.08×2×9.8×0.7 ＝1.0976(KW)，即实际可以安装功率为：1千瓦。

流量比较难测量一般以估算法来测。

首先估算出水的流速，然后再估算出水流的横截面积大小，即可算出水流量大小。

流量(m3) Q = Sv 其中S为横段面积（m2），v为流速（m/s）①、首先测量得水沟的横截面积S，比如可量得水沟的宽、高粗略算出横截面积S，如要测得更准确，可对水沟的横截面积进行分割细分测得各小块面积，然后再相加得出总面积。

②、水流速的测法，可直接丢一漂浮物在水面上，然后看它在一定时间内漂流过的路程，然后再计算出其1秒内流过的路程，即为水的流速。

③、还可以用一个比较大的水桶来直接接水，然后计算出流量。

估测流量时，要多次测量取平均值，还要考虑到每个季节的水量变化情况。

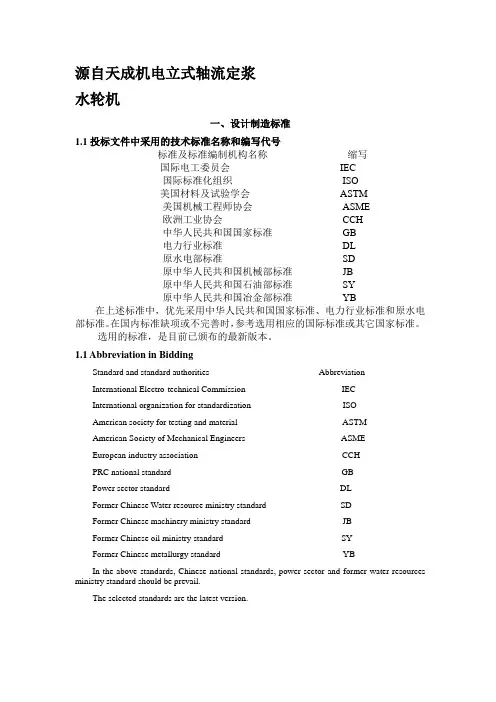

源自天成机电立式轴流定浆水轮机一、设计制造标准1.1投标文件中采用的技术标准名称和编写代号标准及标准编制机构名称缩写国际电工委员会IEC国际标准化组织ISO美国材料及试验学会ASTM美国机械工程师协会ASME欧洲工业协会CCH中华人民共和国国家标准GB电力行业标准DL原水电部标准SD原中华人民共和国机械部标准JB原中华人民共和国石油部标准SY原中华人民共和国冶金部标准YB在上述标准中，优先采用中华人民共和国国家标准、电力行业标准和原水电部标准。

在国内标准缺项或不完善时，参考选用相应的国际标准或其它国家标准。

选用的标准，是目前已颁布的最新版本。

1.1 Abbreviation in BiddingStandard and standard authorities AbbreviationInternational Electro-technical Commission IECInternational organization for standardization ISOAmerican society for testing and material ASTMAmerican Society of Mechanical Engineers ASMEEuropean industry association CCHPRC national standard GBPower sector standard DLFormer Chinese Water resource ministry standard SDFormer Chinese machinery ministry standard JBFormer Chinese oil ministry standard SYFormer Chinese metallurgy standard YBIn the above standards, Chinese national standards, power sector and former water resources ministry standard should be prevail.The selected standards are the latest version.1.2引用标准GB/T15468-1995 水轮机基本技术条件GB/T10969-1996 水轮机通流部件技术条件GB 8564-88 水轮发电机组安装技术规范GB/T15613-1995 水轮机模型验收试验规程GB150-1998 钢制压力容器JB/T8860-1997 水轮发电机组包装、运输、保管规范DL/T515-93 电站弯管GB/T15469-1995 反击式水轮机空蚀评定GB/T17189-1997 水力机械振动和脉动现场测试规程DL/T443-1991 水轮发电机组设备出厂检验一般规定JB/DQ1428-88 中小型水轮机产品质量分等GB/T9652.1 水轮机调速器与油压装置技术条件DL/T563-95 水轮机电液调节系统及油压装置技术条件GB11805-89 大中型水电机组自动化元件及其系统基本技术条件IEC有关标准1.2 Reference standardsGB/T15468-1995 water turbine basic technical conditionGB/T10969-1996 water turbine through-flow parts’ technical conditio nGB/T15613-1995 the procedure of water turbine acceptance testGB150-1998 Steel pressure vesselsJB/T8860-1997 the specification of generator packaging, transportation, and storageDL/T515-93 Power station bending pipeGB/T15469-1995 the evaluation of reaction turbine cavitationsGB/T17189-1997 the specification for hydraulic mechanical vibration and pulse field tests DL/T443-99 the general requirements for generator units factory inspectionGB/T9652.1 the technical specification of Water turbine governor and oil-pressure devices DL/T563-95 the technical specification of water turbine electro-hydraulic control system and oil pressure devicesIEC related standard1.3所有螺丝、螺母、螺栓、螺杆和有关管件的螺纹使用GB或ISO标准。

ZDXX-LM-160水轮机安装、使用、维护说明书目录一、概述 (2)二、基本数据 (2)三、结构说明………………………………………… 2～3四、安装说明………………………………………....3～5五、使用维护说明…………………………………….5～7六、运输说明 (7)七、标记说明 (7)八、常见故障及处理办法……………………………8～9１一、概述水轮机是将水能转换为机械能的水力原动机，它适用于中、小型电站，供发电之用，其出力的大小取决于工作的水头和流量。

型号说明：ZDXXX－LM－160型水轮机ZD－表示轴流定浆式xxxx－表示转轮型号L－表示主轴布置为立式M－表示明槽式160－表示转轮标称直径为160cm二、技术数据1、使用范围：型号 ZDxxx－LM－160适用水头HP（米） 2.5～6流量Q（米3/秒）4～20转速n（转/分） 150～500出力N（千瓦）100～1000旋转方向由上向下看为顺时针调速方式自动或手动传动方式法兰直联三、结构说明本水轮机为轴流定浆式，水自引水渠道、前池、拦污栅和启闭闸门进入水轮机室，经活动导叶引向转轮，在水力作用下，使转轮旋转，然后由主轴通过法兰与发电机直联传动，把机械能转变为电能，由转轮流出的水，经尾水管流入尾水渠道。

当负荷变化时，通过水轮机的导水机构来调节过流量，以保证机２组稳定在额定转速下运行。

导水机构的开闭，通过调速器完成。

1、转动部分转轮是水轮机的核心零件，通过它将水能转换为机械能，其结构采用铸钢组焊（或组装、整铸），叶片型线采用我国研制的性能先进的转轮模型换算而成，转轮体下部的泄水锥用螺钉紧固，为使过流表面光滑平整，泄水锥与转轮体联接后，凹陷处灌注环氧树脂或铅，并修磨平整光滑。

主轴采用法兰刚性联接，其上轴端是法兰与电机法兰端面配合，通过螺栓传递扭距；下轴端是法兰与转轮体端面联接，通过端面横销及紧固螺栓传递扭矩，主轴与橡胶瓦水导轴承配合。

1、导水机构导水机构的作用是将来自引水室的水流，以一定的速度和方向引入转轮，形成转动前所需的均匀能量，控制环在转轮室上端面可以转动，借助于连板销、连板、导叶销，调节导叶的开度，改变过流量，调节负荷的大小，同时当需要停机时，可关闭导水结构，封住水流。

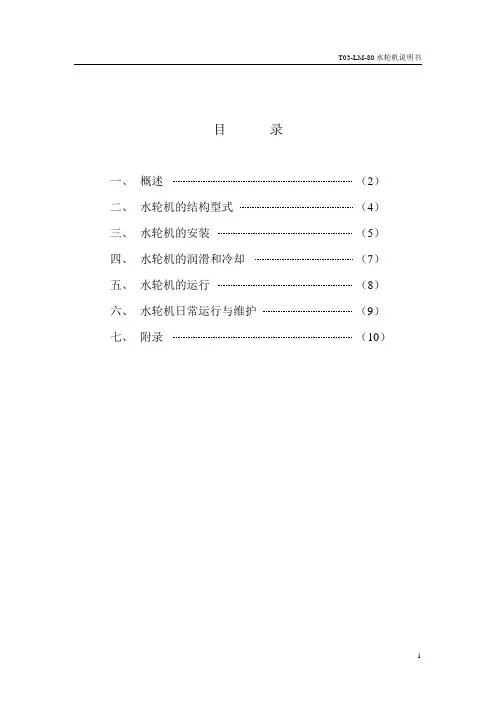

目录一、概述（2）二、水轮机的结构型式（4）三、水轮机的安装（5）四、水轮机的润滑和冷却（7）五、水轮机的运行（8）六、水轮机日常运行与维护（9）七、附录（10）一、概述本水轮机为轴流定浆式水轮机。

通过机组的运转，将水流中贮藏的能量转化为有用功。

可作为农村小型水电站之动力设备。

电站型式为引水式。

1、应用范围：2、各种情况下水轮机的基本参数与其所配套的发电机之型号，功率，转速参看表1。

3、空蚀性能根据T03转轮的研究部门（天津电气传动设计研究所）介绍，ZDT03转轮空蚀性能好于ZD760转轮，为保守起见ZDT03转轮空蚀系数σm值选取方法为：用ZDT03设计点的值（n1＇，Q1＇），对应ZD760相同值（n1＇，Q1＇相同）所对应的空蚀系数σm值就作为T03转轮该设计点的空蚀系数σm值。

ZDT03-LM-80型水轮机性能及配套表（表1）4、飞逸转速：n p各种水头和转轮浆叶各安装角的飞逸转速。

ZDT03-LM-80型水轮机飞逸转速5、重量：（1）水轮机总重量约4吨（2）水轮机主机重量约2.5吨二、水轮机的结构型式ZDT03-LM-80型水轮机结构为立轴布置，明槽引水，手动或自动调速，直锥形尾水管。

与发电机采用直联或V型皮带间联传动，其结构详见机组安装图。

1、主机水轮机主机是由转动部分、导水机构、导轴承等另部件组成。

其结构详见主机结构图。

（1）转动部分：转动部分是由转轮、洩水锥、主轴等另件组成，转轮制成整体，和洩水锥用拉杆连接，上部与主轴用法兰联拉。

水轮机的转轮通过旋转运动把水流中贮存的能量转化为机械能，同时使主轴旋转将能量输出。

由于各地的水利资源不同，故转轮浆叶装置角有＋15°、＋20°、＋25°、＋30°等，供用户订货时选择。

（2）导水机构导水机构是由导叶、连杆、顶盖、支持盖、机座等另件组成。

导叶为对称形，装于顶盖、机座之间，沿园周均布，它的运动是通过与调速器相联接的推拉杆，操纵控制环，由控制环上销钉、连杆、销轴等另件带动，使导叶绕导轴旋转，来达到开启和关闭的目的，从而得到了调节通过水轮机的流量作用。

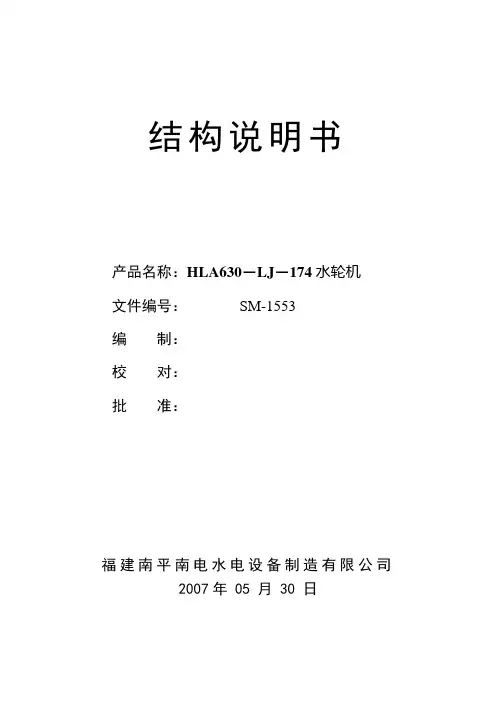

结构说明书产品名称：HLA630－LJ－174水轮机文件编号：SM-1553编制：校对：批准：福建南平南电水电设备制造有限公司2007年 05 月 30 日一、概述：本机为立轴混流式水轮机，全包角金属蜗壳，转轮直径D1=1740mm，水轮机本体包括埋入部分、导水机构、转动部分、主轴密封、油导轴承、调速机构、管路布置、仪表架装配及工具部分，辅助设备包括φ2500液控蝶阀、Φ250接力器、BWT-80K-4.0调速器等，本说明只针对水轮机本体进行说明，辅助设备详见各自说明书。

二、基本数据：1、型号：HLA630-LJ-1742、最高水头：120 m3、设计水头：102 m4、最低水头：72 m5、额定转速：428.6 r/min6、额定流量：27.5 m3/s7、额定出力：25780 KW8、飞逸转速：793 r/min9、轴向水推力：97.02 t10、吸出高度：-2.1 m三、结构说明：本机旋转方向为从发电机端向下看为顺时针旋转。

1、埋入部分：埋入部分包括蜗壳、座环、尾水锥管、尾水肘管及机坑里衬等。

（1）、蜗壳蜗壳由三种不等厚焊接性能好的16MnR钢板组焊而成，在厂内预装，然后分节运输，在工地进行组焊，蜗壳内表面保持平滑。

蜗壳的全部焊缝需无损探伤检查，无损探伤按GB8564－2003《水轮发电机安装技术规范》及GB150－98《钢制压力容器》与《压力容器安全技术监察规程》的要求进行。

蜗壳上进口段设置4个不锈钢测压测头，在相应位置上设有3个不锈钢测流测头，蜗壳末端设有2个不锈钢测压测头。

提供有安装蜗壳和浇捣混凝土时定位和固定蜗壳位置所需的系紧拉杆、松紧螺栓、固定支座、地脚螺栓、调整水平用的千斤顶、垫板和连接件等。

（2）座环座环有足够的强度和刚度，当蜗壳放空时可承受置于其上面的结构物和机组旋转部分的全部重量，并能安全承受由蜗壳内最大压力所产生的各种应力。

座环为平行板式焊接整体结构，由厂内组焊加工检查完毕后，整体运至工地。
