对比：独立电压源和独立电流源，受控电源与独立电源-设计应用我们在电子电路中，电源是不可缺少的，电源能为电路提供源源不断的能量，在电源的提供能量的作用下，电路才能正常进行工作。
独立电源是实际电源的理想化电路元件模型，能够主动对外电路提供能量或电信号的有源元件，独立电源包括独立电压源和独立电流源。
1、独立电压源如果一个二端元件接到任意电路中，无论流经它的电流是多少，其两端电压始终保持给定的时间函数us（t）或定值Us，则该二端元件称为独立电压源，简称电压源。
u（t）=us（t）电压源特性方程也就是说电压源的两端的电压与外电路无关，电压源的两端电压是由它本身确定的，与流过它的电流也无关。
电压源为恒电压输出，其输出电压不随负载的变化而变化（理论上的定义）。
而输出电流，随负载变化而变化。
“电压源图形符号”电压源图形符号电压源符号如图（a）所示，符号中的、-表示电压的参考极性。
直流电压源也可以用图（b）所示图形符号表示，长横线表示电压参考正极性，短横线表示电压的参考负极性。
电压源是实际电压源忽略内阻后的理想化模型。
常见的干电池、蓄电池、发电机等实际电压源在一定的电流范围内可以近似地看成是一个电压源。
我们家里常用的交流电，就是电压源。
电压源的内部阻抗要远远小于负载的阻抗。
所以你不管如何用电，只要在他功率允许的范围内，电压基本保持不变。
电压源的内阻是串联的，内阻无穷小，负载阻抗波动不会改变电压源两端电压大小。
由于流经电压源的电流由外电路决定，电流可以从不同方向流经电压源，所以电压源可能对外电路提供能量，也可能从外电路吸收能量。
独立电流源如果一个二端元件接到任意电路中，无论其两端电压是多少，流经它的电流始终保持给定的时间函数is（t）或Is，则该二端元件称为独立电流源，简称电流源。
“电流源图形符号”电流源图形符号电流源在电路图中的符号如图所示，符号中的箭头表示电流的参考方向。
电流源是将实际电流源内阻视为无穷大后的理想化模型，电流源的电流由它本身确定，与它两端电压无关，电流源的两端电压由该具体电路确定。
电压源和电流源的区别
一、电压源
电路中的功能元件称为电源，，可以采纳两种模型表示，即电压源和电流源。
1 ．抱负电压源（恒压源）
（1 ）符号：
（2 ）特点：无论负载电阻如何变化，输出电压即电源端电压总保持为给定的U S 或u s (t) 不变，电源中的电流由外电路打算，输出功率可以无穷大，其内阻为0 。
例：如图: U S =10V
则当R 1 接入时：I =5A
当R 1 、R 2 同时接入时：I =10A
(3) 特性曲线
2 ．实际电压源
（1 ）符号：
（2 ）特点：由抱负电压源串联一个电阻组成，R S 称为电源的
内阻或输出电阻，负载的电压U = U S – IR S ，当R S = 0 时，电压源模型就变成恒压源模型。
（3 ）特性曲线
二、电流源
1 ．抱负电流源（恒流源）
(1) 符号:
(2) 特点：
无论负载电阻如何变化，总保持给定的Is 或i s (t) ，电流源的端电压由外电路打算，输出功率可以无穷大，其内阻无穷大。
例：如图: I S =1 A
则: 当R =1 W 时，U =1V ，R =10 W 时，U =10 V
（3 ）特性曲线
2 ．实际电流源
（1 ）符号：
（2 ）特点：由抱负电流源并联一个电阻组成，负载的电流为I =
I S – U ab / R S ，当内阻R S = 时，电流源模型就变成恒流源模型。
（3 ）特性曲线：
3 ．恒压源和恒流源的比较。

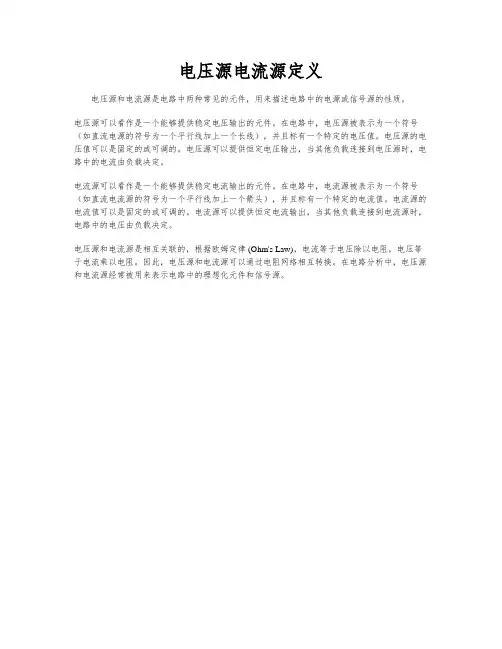

电压源电流源定义
电压源和电流源是电路中两种常见的元件，用来描述电路中的电源或信号源的性质。
电压源可以看作是一个能够提供稳定电压输出的元件。
在电路中，电压源被表示为一个符号（如直流电源的符号为一个平行线加上一个长线），并且标有一个特定的电压值。
电压源的电压值可以是固定的或可调的。
电压源可以提供恒定电压输出，当其他负载连接到电压源时，电路中的电流由负载决定。
电流源可以看作是一个能够提供稳定电流输出的元件。
在电路中，电流源被表示为一个符号（如直流电流源的符号为一个平行线加上一个箭头），并且标有一个特定的电流值。
电流源的电流值可以是固定的或可调的。
电流源可以提供恒定电流输出，当其他负载连接到电流源时，电路中的电压由负载决定。
电压源和电流源是相互关联的，根据欧姆定律 (Ohm's Law)，电流等于电压除以电阻，电压等于电流乘以电阻。
因此，电压源和电流源可以通过电阻网络相互转换。
在电路分析中，电压源和电流源经常被用来表示电路中的理想化元件和信号源。
