扭力计作业指导书

格式：doc
大小：238.00 KB
文档页数：2

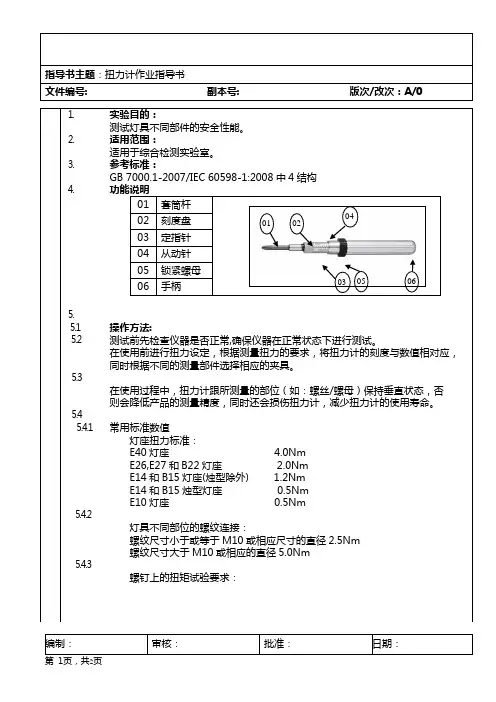

指导书主题：扭力计作业指导书

文件编号: 副本号: 版次/改次：A/0

编制：审核：批准：日期：

第 1页，共2页

5.1

5.2

5.3

5.4

5.4.1

5.4.2

5.4.3

实验目的：

测试灯具不同部件的安全性能。

适用范围：

适用于综合检测实验室。

参考标准：

GB 7000.1-2007/IEC 60598-1:2008中4结构

功能说明

01 套筒杆

02 刻度盘

03 定指针

04 从动针

05 锁紧螺母

06 手柄

操作方法:

测试前先检查仪器是否正常,确保仪器在正常状态下进行测试。

在使用前进行扭力设定，根据测量扭力的要求，将扭力计的刻度与数值相对应，

同时根据不同的测量部件选择相应的夹具。

在使用过程中，扭力计跟所测量的部位（如：螺丝/螺母）保持垂直状态，否

则会降低产品的测量精度，同时还会损伤扭力计，减少扭力计的使用寿命。

常用标准数值

灯座扭力标准：

E40灯座 4.0Nm

E26,E27和B22灯座 2.0Nm

E14和B15灯座(烛型除外) 1.2Nm

E14和B15烛型灯座 0.5Nm

E10灯座 0.5Nm

灯具不同部位的螺纹连接：

螺纹尺寸小于或等于M10或相应尺寸的直径2.5Nm

螺纹尺寸大于M10或相应的直径5.0Nm

螺钉上的扭矩试验要求：

01 02

03 05 06 04

指导书主题：扭力计作业指导书

文件编号: 副本号: 版次/改次：A/0

编制：审核：批准：日期：

第 2页，共2页

5.5

5.6

注：第1栏适用于旋紧后螺钉不从凸出的无头金属螺钉

第2栏适用于：其他金属螺钉和螺母；绝缘材料螺钉：六角螺钉，对边尺寸大于螺钉标称直径，圆头螺钉，带有钥匙孔、对角尺寸大于螺钉标称直径，一字或十字螺钉头螺钉，长度超过1.5倍螺钉标称直径。

第3栏适用于其他绝缘材料螺钉

表中给出的螺钉直径超过6.0mm的扭矩值适用于钢螺钉和类似材料的螺钉,主要用于灯具的安装

表中给出的螺钉直径超过6.0mm的扭矩值不适用于灯座的螺纹接管，它应符合GB17935-1999第15章的要求

本表不适用于用作固定按钮式开关的金属螺母

测试时,顺时针扭三下，如果听到”咔咔”声,且被测件没有松动,则测试合格,反之,则为不合格.

注意事项:

请勿将仪器置于潮湿、闷热、及阳光直射的地方。

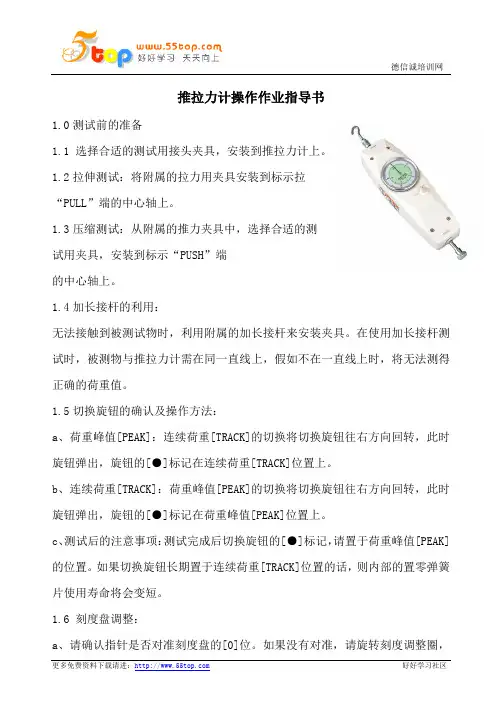

推拉力计操作作业指导书

德信诚培训网

更多免费资料下载请进：好好学习社区推拉力计操作作业指导书

1.0测试前的准备

1.1 选择合适的测试用接头夹具，安装到推拉力计上。

1.2拉伸测试：将附属的拉力用夹具安装到标示拉

“PULL”端的中心轴上。

1.3压缩测试：从附属的推力夹具中，选择合适的测

试用夹具，安装到标示“PUSH”端

的中心轴上。

1.4加长接杆的利用：

无法接触到被测试物时，利用附属的加长接杆来安装夹具。在使用加长接杆测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

1.5切换旋钮的确认及操作方法：

a、荷重峰值[PEAK]：连续荷重[TRACK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在连续荷重[TRACK]位置上。

b、连续荷重[TRACK]：荷重峰值[PEAK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在荷重峰值[PEAK]位置上。

c、测试后的注意事项：测试完成后切换旋钮的[●]标记，请置于荷重峰值[PEAK]的位置。如果切换旋钮长期置于连续荷重[TRACK]位置的话，则内部的置零弹簧片使用寿命将会变短。

1.6 刻度盘调整：

a、请确认指针是否对准刻度盘的[0]位。如果没有对准，请旋转刻度调整圈，德信诚培训网

更多免费资料下载请进：好好学习社区刻度盘会一起动作，使指针对准[0]位。

b、本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏离[0]位，这是因为本仪器及夹具的自重原因。此时应旋转刻度圈使刻度盘的[0]与指针对准后，再进行测试。

1.7公差指示带设定：

转动公差指示器上的两个指针来设定测试所需的公差上下限。在测试时，当推拉力计指针在公差指示器的指示范围内时，表示测试值为设定合格值；当推拉力计指针在公差指示器的范围之外时，表示测试值为设定不合格值。

扭力测试作业指导书

文件名称扭力测试作业指导书文件编号 WI-4100-XXX 版本 A

生效日期 2018.9.5 页次 1

1.0目的 Purpose

防止灯体结构松动，客人在装卸灯具时，引起其它安规问题。

To prevent the lamp structure loose category in the handling of the guests

when the issues arising from other safety regulations.

2.0适用范围 Scope

所有使用B22、E27、B15、E14灯头之欧规灯具产品。

All the use of B22, E27, B15, E14 lamp lighting products of the EU

Regulation

3.0 测试仪器/工具 Testing Equipments / Tools

扭力测试仪、适配灯头之夹头。

4.0扭力测试标准 Torsion Test Standarder

4.1 B22、E27灯头用2牛顿/米的力作反旋测试（即20.41kg/cm的力作反旋测试）；

B22 and E27 lamp holder instead turns on lathe the test with 2 Newton/rice's devoting (i.e. the 20.41kg/cm

devoting instead to turn on lathe test);

4.2 E14、B15灯泡用1.5牛顿/米的力作反旋测试（即15.31kg/cm的力作反旋测试）。

E14 and B15 lamp holder instead turns on lathe the test with 1.5 Newton/rice's devoting (i.e. the 15.31kg/cm

devoting instead to turn on lathe test).

手持式指针扭力计使用作业指导书

一、介绍

手持式指针扭力计是一种用于测量螺栓紧固力的工具。它能够准确地测量螺栓的扭力，并提供即时的读数。本作业指导书将为您提供手持式指针扭力计的正确使用方法，以确保您获得准确和可靠的测量结果。

二、准备工作

1. 确保手持式指针扭力计处于关机状态。

2. 检查并确保螺栓和螺母的表面清洁。任何杂质或油污都可能影响测量结果的准确性。

3. 检查手持式指针扭力计的电池电量。如有必要，请更换电池。

三、使用步骤

1. 扭力计的校准

a. 将手持式指针扭力计连接到校准装置，并将装置设置到合适的扭矩值。 b. 轻按扭力计的“校准”按钮，直到扭力计发出一个哔声并显示校准值。

c. 确认校准值与装置所设定的扭矩值匹配，如果不匹配，请重新校准。

2. 测量扭力

a. 将手持式指针扭力计连接到螺栓上，并确保连接牢固。

b. 缓慢旋转螺栓，直到感到阻力和扭力计显示一个稳定的读数。

c. 停止旋转，并记录扭力计的读数。

d. 如果需要测量多个螺栓，请按照相同的步骤进行操作。

3. 查看测量结果

a. 确保手持式指针扭力计处于显示模式。

b. 扭力计将显示螺栓的扭力读数。

c. 如果需要记录读数，请使用纸笔记录或将其输入到计算机或其他数据记录设备中。四、注意事项

1. 避免在过高或过低的温度环境中使用手持式指针扭力计，这可能影响其准确性。

2. 避免对手持式指针扭力计进行任何不必要的冲击或震动，以免损坏仪器。

3. 定期进行手持式指针扭力计的校准，以确保测量结果的可信度。

4. 当手持式指针扭力计不使用时，请将其存放在干燥、清洁的地方，避免日晒和潮湿。

五、维护与保养

1. 定期检查手持式指针扭力计的外观是否有损坏，如有损坏请及时修理或更换。

2. 清洁手持式指针扭力计的外壳和显示屏，可使用柔软的擦拭布轻轻擦拭。

3. 定期更换电池，以确保手持式指针扭力计的正常使用。 4. 不要尝试修理手持式指针扭力计，如有故障，请将其送往专业维修中心修理。
