第十一册 刷油、防腐蚀、绝热工程

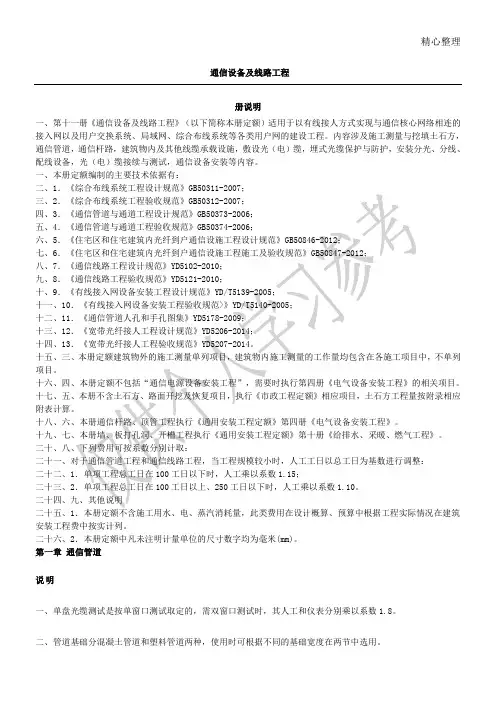

通信设备及线路工程册说明一、第十一册《通信设备及线路工程》（以下简称本册定额）适用于以有线接人方式实现与通信核心网络相连的接入网以及用户交换系统、局域网、综合布线系统等各类用户网的建设工程。

内容涉及施工测量与挖填土石方，通信管道，通信杆路，建筑物内及其他线缆承载设施，敷设光（电）缆，埋式光缆保护与防护，安装分光、分线、配线设备，光（电）缆接续与测试，通信设备安装等内容。

一、本册定额编制的主要技术依据有：二、1．《综合布线系统工程设计规范》GB50311-2007；三、2．《综合布线系统工程验收规范》GB50312-2007；四、3．《通信管道与通道工程设计规范》GB50373-2006；五、4．《通信管道与通道工程验收规范》GB50374-2006；六、5．《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB50846-2012；七、6．《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》GB50847-2012；八、7．《通信线路工程设计规范》YD5102-2010；九、8．《通信线路工程验收规范》YD5121-2010；十、9．《有线接入网设备安装工程设计规范》YD/T5139-2005；十一、10．《有线接入网设备安装工程验收规范>》YD/T5140-2005；十二、11．《通信管道人孔和手孔图集》YD5178-2009；十三、12．《宽带光纤接人工程设计规范》YD5206-2014；十四、13．《宽带光纤接人工程验收规范》YD5207-2014。

十五、三、本册定额建筑物外的施工测量单列项目，建筑物内施工测量的工作量均包含在各施工项目中，不单列项目。

十六、四、本册定额不包括“通信电源设备安装工程”，需要时执行第四册《电气设备安装工程》的相关项目。

十七、五、本册不含土石方、路面开挖及恢复项目，执行《市政工程定额》相应项目，土石方工程量按附录相应附表计算。

十八、六、本册通信杆路、顶管工程执行《通用安装工程定额》第四册《电气设备安装工程》。

精心整理通信设备及线路工程册说明一、第十一册《通信设备及线路工程》（以下简称本册定额）适用于以有线接人方式实现与通信核心网络相连的接入网以及用户交换系统、局域网、综合布线系统等各类用户网的建设工程。

内容涉及施工测量与挖填土石方，通信管道，通信杆路，建筑物内及其他线缆承载设施，敷设光（电）缆，埋式光缆保护与防护，安装分光、分线、配线设备，光（电）缆接续与测试，通信设备安装等内容。

一、本册定额编制的主要技术依据有：二、1．《综合布线系统工程设计规范》GB50311-2007；三、2四、3五、4六、5七、6八、7九、8十、9十一、10十二、11十三、12十四、13不单列项目。

二十二、二十三、二十五、安装工程费中按实计列。

二十六、2．本册定额中凡未注明计量单位的尺寸数字均为毫米(mm)。

第一章 通信管道说明一、单盘光缆测试是按单窗口测试取定的，需双窗口测试时，其人工和仪表分别乘以系数1.8。

二、管道基础分混凝土管道和塑料管道两种，使用时可根据不同的基础宽度在两节中选用。

三、塑料管道基础部分是按塑料管道外径110mm标准取定的，当塑料管道外径为其他尺寸或者是栅格管组群时，按基础实际宽度参照本册定额数据进行相应调整。

四、砌筑人（手）孔的项目是按照标准图集给定的标准人（手）孔设置的，当实际的人（手）孔结构与标准不同时，可参照本章第十节的“砂浆砖砌体”和“砂浆抹面”进行相应调整。

五、人（手）孔基础需加筋时，每100kg钢筋技、普工各按0.25工日计取。

5m3，人孔度。

三、明布方式分为钉固式和桥架式，其中桥架式是指带有支撑物的梯式、托盘式、槽式三种类型，这三种类型的支撑物（吊架、支架、立柱等）安装均含在桥架安装中，不再另行计算。

四、若在顶棚内敷设管（槽）时，工日乘以系数1.1。

第三章敷设光（电）缆(031103)说明一、本章定额适用于通信线路工程中的线缆敷设，不包括通信设备安装工程中设备架间的线缆布放。

二、顶棚内敷设线路时，工日乘以系数1.1。

全国统一安装工程预算定额共分十二册总说明一、《全国统一安装工程预算定额》共分十二册，包括:第一册机械设备安装工程 GYD,201,2000;第二册电气设备安装工程 GYD,202,2000;第三册热力设备安装工程 GYD,203,2000;第四册炉窑砌筑工程 GYD,204,2000;第五册静置设备与工艺金属结构制作安装工程 GYD,205,2000;第六册工业管道工程 GYD,206,2000;第七册消防及安全防范设备安装工程 GYD,207,2000;第八册给排水、采暖、燃气工程 GYD,208,2000;第九册通风空调工程 GYD,209,2000;第十册自动化控制仪表安装工程 GYD,210,2000;第十一册刷油、防腐蚀、绝热工程 GYD,211,2000;第十二册通信设备及线路工程 GYD,212,2000(另行发布)。

二、《全国统一安装工程预算定额》(以下简称本定额)是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据;是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据;也是编制概算定额(指标)、投资估算的基础;也可作为制订企业定额和投标报价的基础。

三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的:1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

2.安装工程和土建工程之间的交叉作业正常。

3.安装地点、建筑物、设备基础、预留孔洞等符合安装要求。

2009年《四川省建设工程工程量清单计价定额》安装工程C.N 刷油、防腐蚀、绝热工程分册说明一、C.N《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量检评标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

主要依据的标准和规范有：1.《设备及管道保温技术通则》GB4272-93；2.《工业设备及管道绝热工程施工规范》GB50126-2008；3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；4.《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96；5.《石油化工企业设备与管道涂料防腐设计与施工规程》SHJ22-90。

三、一般钢结构（包括吊、支、托架、梯子、栏杆、平台）、管廊钢结构以“100kg”为计量单位；大于400mm型钢及H型钢制结构以“10m2”为计量单位，按展开面积计算。

四、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％。

(1)刷油工程：按人工费的8％；(2)防腐蚀工程：按人工费的12％；(3)绝热工程：按人工费的20％。

2.超高降效增加费，以设计标高正负零为准，当安装高度超过±6.00m时，超过部分人工和机械分别乘以下表系数：工程量计算规则一、工程量计算公式：（一）除锈、刷油工程1.设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

（二）防腐蚀工程：1.设备筒体、管道表面积计算公式同(1)。

2.阀门、弯头、法兰表面积计算公式（图1）：(1)阀门表面积计算公式：S＝π×D×2.5D×K×N式中：D——直径；K——1.05；N——阀门个数。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N图三式中D——直径；K——；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

Ⅳ、刷油、绝热、防腐蚀工程Ⅳ、刷油、绝热、防腐蚀工程说明一、本定额内容适用于设备、管道、金属结构等的刷油、绝热、防腐蚀工程，不适于建筑防腐蚀工程，也不适用于建筑工程中的金属结构刷油。

二、暖气片的除锈、刷油面积应按散热面积计算，大60除锈、刷油面积为每片1.2m2，小60为每片0.9m2。

三、一般钢结构包括吊托支架、梯子、栏杆、平台及金属构件等。

四、只用管材制作的钢结构的除锈、刷油、防腐蚀按管道展开面积乘以系数1.20再采用管道的相应子目。

一、除锈说明一、各种管件、阀门及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内。

二、手工、动力工具除锈分轻、中两种，区分标准为轻锈：部分氧化皮开始破裂脱落，红锈开始发生。

中锈：部分氧化皮破裂脱落，呈堆粉状，除锈后用肉眼能见到腐蚀小凹点。

三、本定额不包括除微锈（标准：氧化皮完全紧附，仅有少有锈点），发生时执行轻锈定额乘以系数0.2。

四、因施工需要发生的二次除锈，应另行计算。

五、设备φ1000mm以下除锈，采用管道子目。

二、刷油说明一、本章定额适用于金属面、管道、设备、通风管道、金属结构与玻璃布面、石棉布面、抹灰面等刷（喷）油漆工程。

二、金属面刷油不包括除锈工作内容。

三、各种管件、阀门和设备上人孔、管口凸凹部分的刷油已综合考虑在定额内，不得另行计算。

四、本章定额按安装地点，就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数0.7（暖气片除外）。

五、本章定额主材与稀干料可以换算，但人工与材料消耗量不变。

六、标志色环等零星刷油，执行相应定额项目，其人工乘以系数1.2。

七、第三遍刷油按相应项目第二遍刷油定额执行。

三、绝热说明一、本章定额适用于设备、管道、通风管道的绝热工程。

二、保温厚度大于100mm、保冷厚度大于80mm时应分层施工，工程量应分层计算。

但是如果设计要求保温层厚度小于100mm，保冷厚度小于80mm也需分层时，也应分层计算工程量。

三、管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程，除法兰、人孔外，其封头已考虑在内。

第十一册刷油、防腐蚀、绝热工程册说明一、第十一册《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备及管道绝热技术通则》GB/T4272-2008。

2.《工业设备及管道绝热工程施工规范》GB50l26-2008。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-1991。

4.《全国统一安装工程基础定额》(2006年)。

5.《建设工程劳动定额》LD/T74.1～4-2008。

6.《建设工程工程量清单计价规范》GB50500-2013。

7.《通用安装工程工程量计算规范》GB50856-2013。

三、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％：（1）刷油工程：按人工费的8％；（2）防腐蚀工程：按人工费的12％；（3）绝热工程：按人工费的20％。

2.本册定额规定脚手架系数适用于20m以下的工程，对于20m以上的工程，另行计算。

3.超高降效增加费，本册定额当操作物高度相对于楼地面、操作平台等的安装高度超过6.00m时，超过部分人工和机械分别乘以下表系数。

20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.004.厂区外1～l0km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

6.在有害身体健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

7.设置于管道间（井）、管廊、已封闭的地沟内管道刷油、保温工程安装，人工乘以系数1.3。

四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。

安徽省安装工程定额章节说明及工程量计算规则（第十一册刷油防腐蚀绝热工程）册说明一、第十一册《刷油、防腐蚀、绝热工程》以下简称“本册定额”，适用于设备、管道、金属结构等的刷油、防腐蚀、绝热工程。
