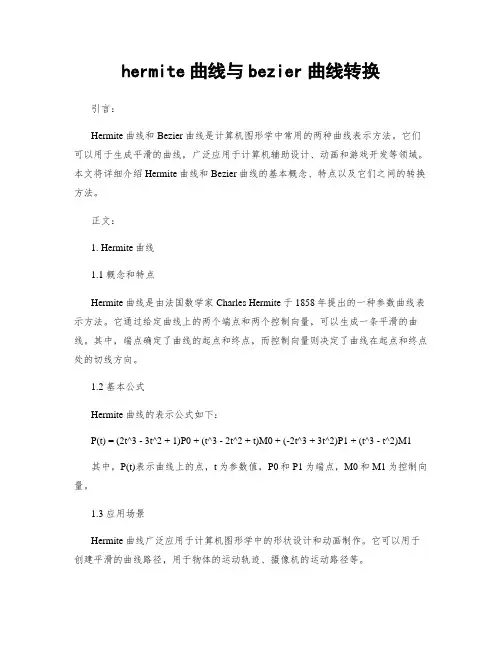

hermite曲线与bezier曲线转换引言:Hermite曲线和Bezier曲线是计算机图形学中常用的两种曲线表示方法。
它们可以用于生成平滑的曲线,广泛应用于计算机辅助设计、动画和游戏开发等领域。
本文将详细介绍Hermite曲线和Bezier曲线的基本概念、特点以及它们之间的转换方法。
正文:1. Hermite曲线1.1 概念和特点Hermite曲线是由法国数学家Charles Hermite于1858年提出的一种参数曲线表示方法。
它通过给定曲线上的两个端点和两个控制向量,可以生成一条平滑的曲线。
其中,端点确定了曲线的起点和终点,而控制向量则决定了曲线在起点和终点处的切线方向。
1.2 基本公式Hermite曲线的表示公式如下:P(t) = (2t^3 - 3t^2 + 1)P0 + (t^3 - 2t^2 + t)M0 + (-2t^3 + 3t^2)P1 + (t^3 - t^2)M1其中,P(t)表示曲线上的点,t为参数值,P0和P1为端点,M0和M1为控制向量。
1.3 应用场景Hermite曲线广泛应用于计算机图形学中的形状设计和动画制作。
它可以用于创建平滑的曲线路径,用于物体的运动轨迹、摄像机的运动路径等。
2. Bezier曲线2.1 概念和特点Bezier曲线是由法国工程师Pierre Bezier于1962年提出的一种参数曲线表示方法。
它通过给定曲线上的若干个控制点,可以生成一条平滑的曲线。
Bezier曲线的特点是可以通过调整控制点的位置来改变曲线的形状。
2.2 基本公式Bezier曲线的表示公式如下:P(t) = ∑(i=0 to n) (Bi(t) * Pi)其中,P(t)表示曲线上的点,t为参数值,n为控制点的数量,Bi(t)为Bezier基函数,Pi为控制点。
2.3 应用场景Bezier曲线广泛应用于计算机图形学中的形状设计和曲线插值。
它可以用于创建平滑的曲线路径,用于绘制二维图形、字体设计等。
计算机图形学实验报告实验名称 Bezier曲线和样条曲线的生成算法评分实验日期年月日指导教师姓名专业班级学号一、实验目的1、复习Bezier曲线和B样条曲线的参数表示法。
2、编程实现用二次Bezier曲线绘制。
3、编程实现用三次Bezier曲线绘制和分段光滑Bezier曲线图形的绘制。
4、用三次B样条函数绘制曲线。
二、实验要求1、编程实现在屏幕上绘制出两次Bezie曲线的几何图形和特征多边形图形,对于直线和曲线设置不同的线形和颜色。
2、现在屏幕上绘制出三次Bezie曲线的几何图形和特征多边形图形,对于直线和曲线设置不同的线形和颜色。
1、编程实现用分段三次Bezier曲线绘制光滑Bezier曲线图形。
1、编程实现在屏幕上绘制出三次B样条函数绘制曲线。
2、编程实现在屏幕上绘制出光滑连接的三次B样条曲线。
三、关键算法及实现原理1、二次Bezier曲线的计算公式为:P(t)=(P0-2P1+P2)t2+(-2P0+2P1)t+P0X(t)=(X0-2X1+X2)t2+(-2X0+2X1)t+X0Y(t)=(Y0-2Y1+Y2)t2+(-2Y0+2Y1)t+Y0其中P0、P1、P2为三个已知的点,坐标分别为(X0、Y0)、(X1、Y1)、(X1、Y2)。
2、次Bezier曲线的计算公式为:P(t)=(-P0+3P1-3P2+P3)t3+(3P0-6P1+3P2)t2+(-3P0+3P1)t+P0X(t)= (-X0+3X1-3X2+X3)t3+(3X0-6X1+3X2)t2+(-3X0+3X1)t+X0Y(t)= (-Y0+3Y1-3Y2+Y3)t3+(3Y0-6Y1+3Y2)t2+(-3Y0+3Y1)t+Y0其中P0、P1、P2、P3为四个已知的点,坐标分别为(X0、Y0)、(X1、Y1)、(X1、Y2) 、(X3、Y3)。
3、三次B样条函数绘制曲线的计算公式为:P(t)=[(-P0+3P1-3P2+3P3)t3+(3P0-6P1+3P2)t2+(-3P0+3P2)t+(P0+4P1+P2)]/6X(t)=[(-X0+3X1-3X2+3X3)t3+(3X0-6X1+3X2)t2+(-3X0+3X2)t+(X0+4X1+X2)]/6Y(t)=[(-Y0+3Y1-3Y2+3Y3)t3+(3Y0-6Y1+3Y2)t2+(-3Y0+3Y2)t+(Y0+4Y1+Y2)]/6其中P0、P1、P2、P3为四个已知的点,坐标分别为(X0、Y0)、(X1、Y1)、(X1、Y2) 、(X3、Y3)。
计算机图形学实验报告班级计算机工硕班学号 2011220456姓名王泽晶实验三:Bezier 曲线实验目的:通过本次试验,学生可以掌握Bezier 曲线的求值、升阶算法及Bezier 曲线绘制方法。
实验内容:1. 绘制控制多边形(使用鼠标左键指定多边形顶点,右键结束),使用白色折线段表示。
2. 绘制Bezier 曲线,使用红色,线宽为2,在右键结束控制多边形顶点指定时即执行。
Bezier 曲线是一种广泛应用于外形设计的参数曲线,它通过对一些特定点的控制来控制曲线的形状,我们称这些点为控制顶点。
现在我们来给出Bezier 曲线的数学表达式。
在空间给定1n +个点012,,,,n P P P P ,称下列参数曲线为n 次Bezier 曲线:,0()(),01ni i n i P t P B tt ==≤≤∑ 其中,()i n B t 是Bernstein 基函数,其表达式为:,!()(1)!()!i n ii n n B t t t i n i -=--,接着我们讨论3次Bezier 曲线,我们也采用将表达式改写为矩阵形式的方法,我们得到:3303!()(1)!(3)!i i ii P t P t t i i -==--∑32230123(1)3(1)3(1)t P t t P t t P t P =-+-+-+01323232323331,363,33,P P t t t t t t t t t P P ⎡⎤⎢⎥⎢⎥⎡⎤=-+-+-+-+⎣⎦⎢⎥⎢⎥⎣⎦01322313313630,,,133001000P P t t t P P --⎡⎤⎡⎤⎢⎥⎢⎥-⎢⎥⎢⎥⎡⎤=⎣⎦⎢⎥⎢⎥-⎢⎥⎢⎥⎣⎦⎣⎦试验步骤:添加成员函数,编写成员数代码为public class Al_deCasteljau {public function Al_deCasteljau(){}// de Casteljau递推算法的实现public function recursion( ctrlPts:Array, k:int , i:int ,t:Number ):Point {if ( k==0 ) return ctrlPts[i];return addPoints(multiplyNumToPoint((1 - t),recursion(ctrlPts, k-1, i, t)), multiplyNumToPoint(t , recursion(ctrlPts, k-1, i+1, t)));}public function multiplyNumToPoint(n:Number,p:Point):Point{return new Point(p.x * n,p.y * n);}public function addPoints(p1:Point,p2:Point):Point{return new Point(p1.x + p2.x,p1.y + p2.y);}public function minusPoints(p1:Point,p2:Point):Point{return new Point(p1.x - p2.x,p1.y - p2.y);}public function algorithm_deCasteljau(t:Number, ctrlPts:Array ):Point{var size:int = ctrlPts.length;return recursion( ctrlPts, size-1, 0, t );}public function upgradePoints(ctrlPts:Array):Array{var size:int = ctrlPts.length;var newPts:Array = new Array();newPts[0] = ctrlPts[0]; // i = 0for ( var i:int =1; i<size; ++i ){var factor:Number = i / size;newPts[i] = addPoints(multiplyNumToPoint( factor , ctrlPts[i-1] ) , multiplyNumToPoint((1 - factor) , ctrlPts[i]));}newPts[size] = ctrlPts[ctrlPts.length-1]; // i = n+1return newPts;}public function downgradePoints(ctrlPts:Array):Array{var size:int = ctrlPts.length;var newPts:Array = new Array();newPts[0] = ctrlPts[0]; // i = 0for ( var i:int=1; i<size-1; ++i ){var factor:Number = 1.0 /(size-1 - i);newPts[i] = multiplyNumToPoint(factor,minusPoints(multiplyNumToPoint(size-1 , ctrlPts[i]), multiplyNumToPoint(i , newPts[i-1])));}return newPts;}}编译运行得到如下结果:。

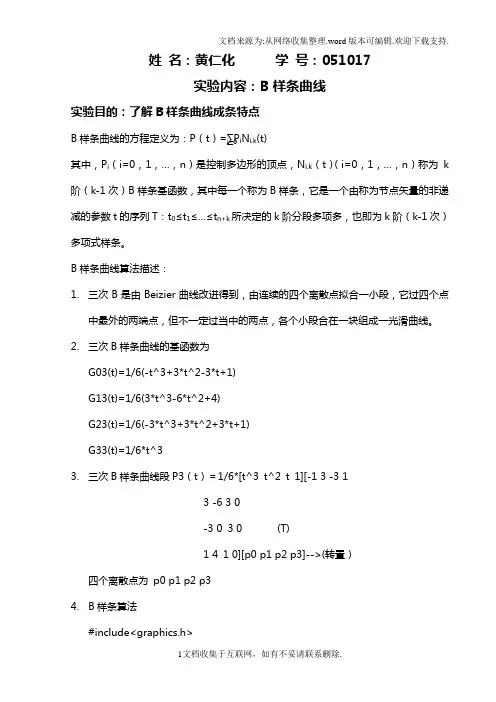

姓名:黄仁化学号:051017实验内容:B样条曲线实验目的:了解B样条曲线成条特点B样条曲线的方程定义为:P(t)=∑P i N i.k(t)i=0其中,P i(i=0,1,…,n)是控制多边形的顶点,N i.k(t)(i=0,1,…,n)称为k 阶(k-1次)B样条基函数,其中每一个称为B样条,它是一个由称为节点矢量的非递减的参数t的序列T:t0≤t1≤…≤t n+k所决定的k阶分段多项多,也即为k阶(k-1次)多项式样条。
B样条曲线算法描述:1.三次B是由Beizier曲线改进得到,由连续的四个离散点拟合一小段,它过四个点中最外的两端点,但不一定过当中的两点,各个小段合在一块组成一光滑曲线。
2.三次B样条曲线的基函数为G03(t)=1/6(-t^3+3*t^2-3*t+1)G13(t)=1/6(3*t^3-6*t^2+4)G23(t)=1/6(-3*t^3+3*t^2+3*t+1)G33(t)=1/6*t^33.三次B样条曲线段P3(t)=1/6*[t^3t^2t1][-1 3 -3 13 -6 3 0-3 03 0(T)1 41 0][p0 p1 p2 p3]-->(转置)四个离散点为p0 p1 p2 p34.B样条算法#include<graphics.h>#include<conio.h>#define N 10float px[N]={20,75,122,187,225,242,280,318,349,402}; float py[N]={98,265,154,152,243,298,102,202,248,130}; main(){float a0,a1,a2,a3,b0,b1,b2,b3;int k,x,y;float i,t,dt;int graphDriver=DETECT;int graphMode=0;initgraph(&graphDriver,&graphMode,""); setbkcolor(WHITE);setcolor(RED);line(50,300,600,300);line(100,10,100,320);dt=1/(float)N;for(k=0;k<N;k++){if(k==0)moveto(px[k]+100,300-py[k]);lineto(px[k]+100,300-py[k]);}setlinestyle(0,0,3);for(k=0;k<N-3;k++){a0=(px[k]+4*px[k+1]+px[k+2])/6;a1=(px[k+2]-px[k])/2;a2=(px[k]-2*px[k+1]+px[k+2])/2;a3=-(px[k]-3*px[k+1]+3*px[k+2]-px[k+3])/6;b0=(py[k]+4*py[k+1]+py[k+2])/6;b1=(py[k+2]-py[k])/2;b2=(py[k]-2*py[k+1]+py[k+2])/2;b3=-(py[k]-3*py[k+1]+3*py[k+2]-py[k+3])/6;for(i=0;i<N;i+=0.1){t=i*dt;x=100+a0+a1*t+a2*t*t+a3*t*t*t;y=300-(b0+b1*t+b2*t*t+b3*t*t*t);if(i==0.0)moveto(x,y);lineto(x,y);}}getch();closegraph();}运行结果。

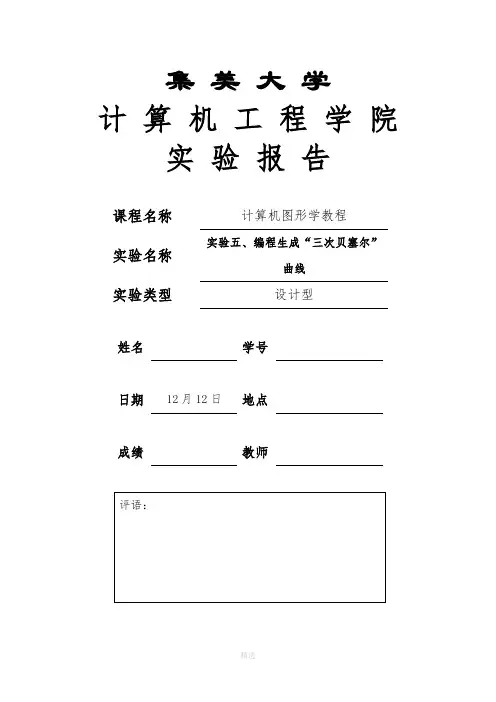

集美大学计算机工程学院实验报告课程名称计算机图形学教程实验名称实验五、编程生成“三次贝塞尔”曲线实验类型设计型姓名学号日期12月12日地点成绩教师一、实验目的:一方面,让学生对自由曲线的生成算法有更深入的理解,特别是对于曲线的逼近,能够通过实验编程来验证书上所提供的算法思想:另一方面,在图形程序设计方法(如设计各种各样的图形)、绘图函数的使用以及C和C++语言编程环境、程序的调试和测试方面受到比较系统和严格的训练。
二、实验内容:运用所学的三次贝塞尔曲线生成的算法,根据以下数据点[x, y]:[50, 100] [80, 230] [100, 270] [140, 160] [180, 50] [240, 65] [270, 120] [330, 230] [380, 230] [430, 150]计算出结果,并实现三段贝塞尔在屏幕上显示的功能三、实验要求:(1)3段三次贝塞尔曲线在衔接点上要连续,曲线整体效果要光滑。
(2)整个图形轮廓要清晰,色彩要分明四、实验环境:1.PC,CPU:P4 2.0GHz以上,内存:512M,硬盘:40GB以上;2.操作系统:Microsoft Windows 2000 /2003/XP;3.软件:VC或JAVA等。
五、实验内容及完成情况:#include "graphics.h"#include "conio.h"#include "stdio.h"typedef struct{double x,y;} DPOINT; //定义结构体class Bezier //定义Bezier类{private:DPOINT* bP;int m_maxIndex;void drawFrame();void drawCurve();void drawCurve(int p0,int p1,int p2,int p3);public:Bezier(DPOINT* p,int len); //定义构造函数void draw();};Bezier::Bezier(DPOINT* p,int len) //构造函数的实现{this ->bP=p;m_maxIndex=len-1;}void Bezier::draw() //通过公有函数调用私有函数{drawFrame();drawCurve();}void Bezier::drawFrame() //其功能是绘制出多边形和各个端点{setcolor(12);for(int i=0;i<m_maxIndex;i++){line( bP[i].x, bP[i].y, bP[i+1].x, bP[i+1].y ); //绘制多边形circle(bP[i].x, bP[i].y,5); //绘制各个端点}circle(bP[m_maxIndex].x,bP[m_maxIndex].y,5);}void Bezier::drawCurve() //实现多段Bezier曲线绘制的功能{for(int i=0;i<=m_maxIndex-3;i+=3){drawCurve(i,i+1,i+2,i+3);}}void Bezier::drawCurve(int p0,int p1,int p2,int p3) //实现绘制某一段Bezier曲线的功能{double tmpx=0.0;double tmpy=0.0;double t=0.0;for(;t<=1.0;t+=0.001){tmpx=(-bP[p0].x+3*bP[p1].x-3*bP[p2].x+bP[p3].x)*t*t* t+(3*bP[p0].x-6*bP[p1].x+3*bP[p2].x)*t*t+(-3*bP[p0].x+ 3*bP[p1].x)*t+bP[p0].x;tmpy=(-bP[p0].y+3*bP[p1].y-3*bP[p2].y+bP[p3].y)*t*t* t+(3*bP[p0].y-6*bP[p1].y+3*bP[p2].y)*t*t+(-3*bP[p0].y+ 3*bP[p1].y)*t+bP[p0].y;putpixel(tmpx,tmpy,3);}}void main() //主函数的实现{int graphdriver=DETECT,graphmode;initgraph(&graphdriver,&graphmode,"E:\\tc3\\bgi");setbkcolor(0);outtextxy(10,20,"n\n\n\n\n\n\ jisuan1013 2010810070 chengaowei");DPOINT* p;p=new DPOINT[10];p[0].x=50.0;p[0].y=100.0;p[1].x=80.0;p[1].y=230.0;p[2].x=100.0;p[2].y=270.0;p[3].x=140.0;p[3].y=160.0;p[4].x=180.0;p[4].y=50.0;p[5].x=240.0;p[5].y=65.0;p[6].x=270.0;p[6].y=120.0;p[7].x=330.0;p[7].y=230.0;p[8].x=380.0;p[8].y=230.0;p[9].x=430.0;p[9].y=150.0;Bezier bzr(p,10);bzr.draw();delete p;getch();closegraph();}运行结果:六、实验总结:通过这次实验,让我对自由曲线的生成算法有更深入的理解,特别是对于曲线的逼近,能够通过实验编程来验证书上所提供的算法思想,在图形程序设计方法(如设计各种各样的图形)、绘图函数的使用以及C和C++语言编程环境、程序的调试和测试方面受到比较系统和严格的训练。
实验四 Hermite Bezier B样条三种曲线的绘制
一、实验目的
➢了解和学习Hermite、Bezier、B样条三种曲线算法
➢掌握基于 Win32、Visual C++环境MFC绘制图形配置过程制过程
➢编程实现Hermite、Bezier、B样条三种曲线的绘制
二、实验原理
✧三次参数曲线
1.曲线段可以用端点、切向量和曲线段之间的连续性等约束条件来定义
2.两个端点和两端点处的切向量定义Hermite曲线;
3.两个端点和另外两个控制端点切向量的点定义的Bezier曲线;
4.由四个控制顶点定义的样条曲线。
三、实验关键代码
void CDrawYTQXView::Hermite() //绘制Hermite三次插值样条
{
int a[4][4] ={{2,-2,1,1},{-3,3,-2,-1},{0,0,1,0},{1,0,0,0}};//Mh 矩阵系数
int b[4][2];//边界点
for(int i=0;i<4;i++)
{
b[0][0]=p1[i][0];b[0][1]=p1[i][1];//起点的坐标
b[1][0]=p1[i+1][0];b[1][1]=p1[i+1][1];//终点的坐标
b[2][0]=p2[i][0];b[2][1]=p2[i][1];//起点的导数
b[3][0]=p2[i+1][0];b[3][1]=p2[i+1][1];//终点的导数
Caculate(a,b);
CClientDC dc(this);
CPen MyPen,*pOldPen;
MyPen.CreatePen(PS_SOLID,1,RGB(0,0,255));
pOldPen=dc.SelectObject(&MyPen);
dc.MoveTo(p1[i][0],p1[i][1]);
for(double t=0.0;t<=1;t+=1.0/400)
{
int x=ROUND(pow(t,3)*result[0][0]+pow(t,2)*result[1][0]
+ t*result[2][0]+result[3][0]);
int y=ROUND(pow(t,3)*result[0][1]+pow(t,2)*result[1][1]
+ t*result[2][1]+result[3][1]);
dc.LineTo(x,y);
}
dc.SelectObject(pOldPen);
MyPen.DeleteObject();
}
}
void CDrawYTQXView::Caculate(int a[4][4],int b[4][2])//矩阵相乘{
int i,j,k;
for(i=0;i<4;i++)
for(j=0;j<2;j++)
result[i][j]=0; //矩阵清零
for(i=0;i<2;i++)
for(j=0;j<4;j++)
for(k=0;k<4;k++)
result[j][i]+=a[j][k]*b[k][i];
}
void CDrawYTQXView::DrawBezier()//绘制Bezier曲线
{
CClientDC dc(this);
double x,y;
int rate=400,n;
n=CtrlPoint-1;
for(double t=0;t<=1;t+=1.0/rate)
{
x=0;y=0;
for(int i=0;i<=n;i++)
{
x+=pt[i].x*Cnk(n,i)*pow(t,i)*pow(1-t,n-i);
y+=pt[i].y*Cnk(n,i)*pow(t,i)*pow(1-t,n-i);
}
dc.SetPixel(ROUND(x),ROUND(y),RGB(0,0,255)); //曲线颜色}
}
double CDrawYTQXView::Cnk(const int &n, const int &i)//Bernstein 第一项
{
return double(Factorial(n)/(Factorial(i)*Factorial(n-i)));
}
int CDrawYTQXView::Factorial(int m)//阶乘函数
{
int f=1;
for(int i=1;i<=m;i++)
f*=i;
return f;
}
void CDrawYTQXView::DrawB3_curves() //绘制B样条曲线{
CClientDC dc(this);
int i,rate=10,m;
long lx,ly;
m=CtrlPoint-(3+1);
double F03,F13,F23,F33;
lx=ROUND((pt[0].x+4.0*pt[1].x+pt[2].x)/6.0); //t=0的起点x坐标
ly=ROUND((pt[0].y+4.0*pt[1].y+pt[2].y)/6.0);//t=0的起点y坐标
dc.MoveTo(lx,ly);
CPen MyPen2,*pOldPen2;
MyPen2.CreatePen(PS_SOLID,2,RGB(0,0,255)); //颜色设置
pOldPen2=dc.SelectObject(&MyPen2);
for(i=1;i<m+2;i++) //m+1段三次样条曲线
{
for(double t=0;t<=1;t+=1.0/rate)
{
F03=(-t*t*t+3*t*t-3*t+1)/6;//计算F0,3(t)
F13=(3*t*t*t-6*t*t+4)/6;//计算F1,3(t)
F23=(-3*t*t*t+3*t*t+3*t+1)/6;//计算F2,3(t)
F33=t*t*t/6;//计算B3,3(t)
lx=ROUND(pt[i-1].x*F03+pt[i].x*F13+pt[i+1].x*F23+pt[i+2].x*F33 );
ly=ROUND(pt[i-1].y*F03+pt[i].y*F13+pt[i+1].y*F23+pt[i+2].y*F33 );
dc.LineTo(lx,ly);
}
}
dc.SelectObject(pOldPen2);
MyPen2.DeleteObject();
}
void CDrawYTQXView::DrawCharPolygon()//绘制控制多边形
{
CClientDC dc(this);
CPen MyPen,*pOldPen;
MyPen.CreatePen(PS_SOLID,2,RGB(0,0,0)); //控制多边形
pOldPen=dc.SelectObject(&MyPen);
for(int i=0;i<CtrlPoint;i++)
{
if(i==0)
{
dc.MoveTo(pt[i]);
dc.Ellipse(pt[i].x-2,pt[i].y-2,pt[i].x+2,pt[i].y+2);
}
else
{
dc.LineTo(pt[i]);
dc.Ellipse(pt[i].x-2,pt[i].y-2,pt[i].x+2,pt[i].y+2);
}
}
dc.SelectObject(pOldPen);
MyPen.DeleteObject();
}
void CDrawYTQXView::OnLButtonDown(UINT nFlags, CPoint point)//获得屏幕控制点坐标
{
// TODO: Add your message handler code here and/or call default
CView::OnLButtonDown(nFlags, point);
if(Flag)
{
pt[CtrlPoint].x=point.x;
pt[CtrlPoint].y=point.y;
if(CtrlPoint<N_MAX_POINT)
CtrlPoint++;
else
Flag=false;
DrawCharPolygon();
}
else DrawCharPolygon1();
}
void CDrawYTQXView::OnRButtonDown(UINT nFlags, CPoint point)//调用绘制函数
{
// TODO: Add your message handler code here and/or call default
Flag=false;
if(Sign==0)Hermite();
if(Sign==1)DrawBezier();
if(Sign==2)DrawB3_curves();
CView::OnRButtonDown(nFlags, point);
}
四、实验结果
1、绘制Hermite曲线
2、绘制Bezier曲线
3. 绘制B样条曲线
五、心得体会
通过实验进一步学习和了解MFC的菜单的实现及其响应函数的实现,并设置鼠标的左键激活绘制多边形,右键激活绘制Hermite、Bezier、B样条三种曲线。
掌握了三个齐次坐标矩阵以及它们各自点的平移,旋转,缩放,错切变换的坐标矩阵。
再做实验的同时又很好的复习了考试的内容,一举两得!。
