MEMS加速度计的原理及应用MEMS加速度计（Microelectromechanical Systems Accelerometer）是一种基于微电子机械系统的加速度测量器件。
它利用微电子技术和微米制造工艺，将加速度的作用转化为电信号的变化，从而实现对物体的加速度测量。
MEMS加速度计的原理是利用微机械结构和微运动质量的特性。
一般来说，MEMS加速度计由微型质量块和弹簧支撑系统组成，当物体发生加速度改变时，弹簧支撑系统会受到力的作用，从而导致微型质量块产生相应的位移。
这个位移可以通过微电子传感器转化为电信号，进而进行处理和分析。
1.手机和消费电子产品：MEMS加速度计被广泛应用在手机和其他消费电子产品中，用于实现自动屏幕旋转、运动感应游戏、姿势识别和手势控制等功能。
2.汽车安全系统：MEMS加速度计可用于汽车安全系统中，如气囊部署系统。
当车辆发生碰撞或急刹车等意外情况时，加速度计可以检测到车辆的加速度变化，并触发相应的安全机制。
3.工业监测：MEMS加速度计可以用于工业监测中，如机械设备的振动监测。
通过检测设备振动的频率和幅度，可以预测设备的健康状况和可能的故障。
4.体感游戏和虚拟现实（VR）设备：MEMS加速度计可以用于体感游戏和虚拟现实设备中，如头戴式显示器。
通过感应用户的头部和身体的运动，可以实现更加真实和沉浸式的游戏和虚拟体验。
5.医疗领域：MEMS加速度计可以用于医疗监测和诊断中，如运动追踪和睡眠监测。
通过监测运动和睡眠的模式和质量，可以帮助医生评估患者的健康状况。
6.运动跟踪器：MEMS加速度计在运动跟踪器中被广泛应用，如智能手环和运动手表。
它可以实时监测用户的步数、距离、卡路里消耗和睡眠质量等信息。
总结起来，MEMS加速度计是一种基于微电子机械系统的加速度测量器件，它通过微机械结构和微运动质量的特性，将加速度的作用转化为电信号的变化。
这种技术在手机、汽车安全系统、工业监测、体感游戏、医疗领域和运动跟踪器等领域有着广泛的应用。

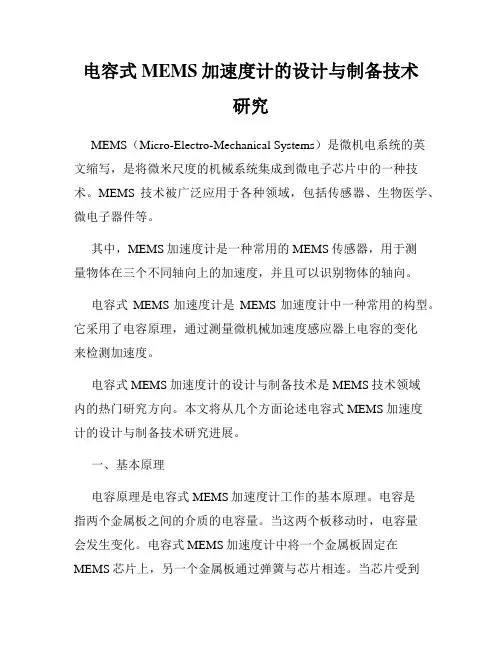

电容式MEMS加速度计的设计与制备技术研究MEMS（Micro-Electro-Mechanical Systems）是微机电系统的英文缩写，是将微米尺度的机械系统集成到微电子芯片中的一种技术。
MEMS技术被广泛应用于各种领域，包括传感器、生物医学、微电子器件等。
其中，MEMS加速度计是一种常用的MEMS传感器，用于测量物体在三个不同轴向上的加速度，并且可以识别物体的轴向。
电容式MEMS加速度计是MEMS加速度计中一种常用的构型。
它采用了电容原理，通过测量微机械加速度感应器上电容的变化来检测加速度。
电容式MEMS加速度计的设计与制备技术是MEMS技术领域内的热门研究方向。
本文将从几个方面论述电容式MEMS加速度计的设计与制备技术研究进展。
一、基本原理电容原理是电容式MEMS加速度计工作的基本原理。
电容是指两个金属板之间的介质的电容量。
当这两个板移动时，电容量会发生变化。
电容式MEMS加速度计中将一个金属板固定在MEMS芯片上，另一个金属板通过弹簧与芯片相连。
当芯片受到加速度作用时，会使另一个金属板发生相对运动，从而导致电容量的变化。
二、主要结构电容式MEMS加速度计的主要结构包括加速度感应器、电荷放大器、微控制器等。
加速度感应器是电容式MEMS加速度计的核心，在其中电容变化进行检测。
一般情况下，电容式MEMS加速度计中还安装有环境和其他干扰的过滤器以保证测量的准确性。
通过对电容变化进行放大和处理，数据可以传输到微控制器中进行处理和分析。
三、制备材料电容式MEMS加速度计的制备材料主要包括金属材料、绝缘材料、机械支撑材料等。
电容式MEMS加速度计中金属材料一般采用铝、金、铜等。
这些材料的选择主要考虑其机械性能和电学性能。
对于绝缘材料的选择，一般会选择具有较好电介质性能的材料，如氧化硅、氮化硅等。
机械支撑材料则需要具有较好的强度和尺寸稳定性。
四、制备工艺电容式MEMS加速度计的制备工艺一般分为两个部分，即MEMS芯片制备和封装。
mems加速度传感器原理加速度传感器是一种常见的MEMS（微机电系统）传感器，用于测量物体在三个轴向上的加速度。
它是由微小的机械结构和敏感器件组成，通过测量物体对这些结构的力的变化来确定加速度大小。
本文将介绍mems加速度传感器的工作原理及其应用。
一、mems加速度传感器的工作原理mems加速度传感器通常由质量块、弹簧和电容等组件构成。
当物体受到加速度作用时，质量块会受到力的作用而发生位移，而弹簧会受到拉伸或压缩。
这些位移和变形将导致电容的改变，从而通过电容变化来测量加速度。
具体来说，mems加速度传感器利用了电容的变化来测量加速度。
传感器中的质量块被固定在一个支撑结构上，并与支撑结构之间通过弹簧连接。
当物体受到加速度作用时，质量块会发生位移，而弹簧则会产生相应的拉伸或压缩。
这种位移和变形将导致质量块与支撑结构之间的电容发生变化。
mems加速度传感器中的电容通常由两个金属板构成，它们分别与质量块和支撑结构相连。
当质量块发生位移时，金属板之间的距离会发生改变，进而改变了电容的值。
这种电容的变化可以通过电路进行测量和分析，从而得到加速度的值。
二、mems加速度传感器的应用mems加速度传感器具有体积小、功耗低、成本低等优点，因此在许多领域得到广泛应用。
1. 汽车安全系统：mems加速度传感器可用于汽车的安全气囊系统和车辆稳定性控制系统。
通过测量车辆的加速度，可以及时触发气囊的放出，以保护乘客的安全。
同时，加速度传感器还可以监测车辆的姿态和动态参数，为车辆稳定性控制提供依据。
2. 手机和智能设备：mems加速度传感器广泛应用于手机和智能设备中，用于实现自动旋转屏幕、晃动动作识别、步数计数等功能。
通过测量设备的加速度，可以实现多种智能交互方式，提升用户体验。
3. 工业监测和控制：mems加速度传感器可用于工业设备的监测和控制。
例如，可以用于测量机械设备的振动和冲击，从而判断设备的工作状态和健康状况，及时进行维护和修理。
MEMS加速度计的原理和运用MEMS加速度计（Micro-Electro-Mechanical Systems Accelerometer）是一种基于微机电系统技术的加速度传感器。
它可测量物体在三个坐标轴上的加速度，并广泛应用于许多领域，如智能手机、运动追踪、汽车安全系统等。
本文将详细介绍MEMS加速度计的原理和运用。
一、MEMS加速度计原理静态感应器通常由一个固定不动的基板、附着在基板上的引力传感器，以及一个用于测量引力传感器偏转的电容器或压阻器组成。
在无外力作用时，引力传感器受到引力的作用，不会发生偏转。
移动感应器通常由一个能够相对于基板移动的质量块和一个弹簧组成。
当物体在一些方向上加速时，质量块由于惯性而相对于基板发生位移，这一位移会引起弹簧产生恢复力。
通过测量恢复力的大小，可以确定加速度的大小。
MEMS加速度计一般采用压电效应或电容效应来实现测量。
在压电效应中，当质量块位移时，压电材料会产生电荷。
而在电容效应中，质量块的位移会改变电容器的电容值。
通过测量电荷或电容的改变，可以确定加速度的大小。
二、MEMS加速度计的运用1.智能手机和移动设备MEMS加速度计广泛应用于智能手机和移动设备中。
它可以检测手机的姿态、方向和动作。
例如，当手机倾斜时，加速度计可以检测到这一变化，并通过软件算法实现屏幕自动旋转功能。
此外，加速度计还用于运动游戏和步数计数等应用。
2.运动追踪3.汽车安全系统4.工业应用5.医疗设备6.飞行器和航天器总结：MEMS加速度计基于质量的惯性效应实现加速度测量，通常采用压电效应或电容效应来实现。
它在智能手机、运动追踪、汽车安全系统、工业应用、医疗设备和航天领域等方面都有广泛的应用。
随着技术的不断进步和成本的降低，MEMS加速度计的应用将更加普及和多样化。
mems加速度计原理
MEMS加速度计是一种利用微电子机械系统技术制造的加速
度传感器。
它采用微小的质量偏转来测量物体的加速度。
MEMS加速度计的原理基于牛顿第二定律，即力等于质量乘
以加速度。
它包括一个微小的质量块，在加速度作用下会偏转。
具体原理如下：
1. 弹性梁原理：MEMS加速度计的核心部件是微小的弹簧梁
结构。
当加速度作用于传感器时，其内部的弹簧梁会受到力的作用而发生形变。
通过测量形变量的变化，可以计算出加速度大小。
2. 微机电系统技术：MEMS加速度计通过微电子加工工艺制
造出微小的机械结构，这些结构可以识别并测量加速度。
常见的结构包括悬臂梁、微型质量块等。
当加速度发生改变时，这些微小结构会产生微小位移，通过测量位移的变化，可以得到加速度的值。
3. 电容变化原理：MEMS加速度计中的微小结构内部设置了
电容，当加速度发生变化时，结构的位移会导致电容发生改变。
通过测量电容的变化，可以得到加速度的值。
总之，MEMS加速度计利用微小结构的位移或形变来测量加
速度，具有体积小、功耗低和响应速度快等优势，广泛应用于移动设备、汽车电子系统和航空航天等领域。
mems加速度计z轴结构及工作原理mems加速度计是一种基于微机电系统（MEMS）技术的传感器，用于测量物体在三维空间中的加速度，其中z轴加速度是指物体在垂直于地面的方向上的加速度。
mems加速度计的结构可分为三个主要部分：质量块、支撑结构和感应电极。
质量块是mems加速度计的核心部件，通常采用微米级别的硅质材料制成。
支撑结构用于支撑质量块，以保持其相对静止位置，一般由弹性材料制成。
感应电极则用于测量质量块的位移，从而间接测量物体在z轴方向上的加速度。
mems加速度计的工作原理基于质量块的惯性。
当物体受到外力作用时，质量块会发生位移，而这种位移会导致感应电极间的电容发生变化。
通过测量电容的变化，可以推断出质量块的位移大小，从而得到物体在z轴方向上的加速度。
具体而言，mems加速度计利用电容变化来测量质量块的位移。
当物体受到加速度时，质量块会发生相应的位移，导致感应电极之间的电容发生变化。
通过测量电容的变化，可以确定质量块的位移量，从而得到物体在z轴方向上的加速度。
为了实现这一测量过程，mems加速度计通常采用差动电容结构。
差动电容结构由两对相等的感应电极组成，分别位于质量块的两侧。
当质量块发生位移时，感应电极之间的电容会发生变化。
通过测量两对感应电极之间的电容差值，可以确定质量块的位移量，进而计算出物体在z轴方向上的加速度。
为了提高mems加速度计的灵敏度和精度，还可以采用一些增强措施。
例如，可以在质量块和支撑结构之间设置减震垫，以减小外界干扰对加速度测量的影响。
同时，还可以采用温度补偿技术，通过测量环境温度的变化来修正mems加速度计的输出，以提高其稳定性和准确性。
mems加速度计是一种基于微机电系统技术的传感器，用于测量物体在三维空间中的加速度。
通过测量质量块的位移，可以间接得到物体在z轴方向上的加速度。
其结构简单、工作原理清晰，可以应用于许多领域，如运动追踪、姿态控制、智能手机等。
随着MEMS技术的不断发展，mems加速度计将会在更多领域发挥重要作用。
MEMS的工作原理
微电机系统（MEMS）是一类集成微小机械结构、电子电路、传感器和控制电路的微型设备。
MEMS的主要工作原理是利
用微小机械结构来实现物理效应的转换和传感，从而实现各种功能。
MEMS中最常见的指南针传感器的工作原理是基于霍尔效应。
微小的磁场传感器使用三个互相垂直的霍尔元件来测量外部磁场的大小和方向。
当外部磁场作用于传感器时，霍尔元件中的载流子受到洛伦兹力的作用，产生电位差，从而测量磁场的大小和方向。
MEMS加速度计的工作原理是利用微小的质量加速时产生的
惯性力来测量加速度。
一般采用微机械结构中的质量块与衬底进行相对运动，当外部加速度作用于微小质量块时，质量块相对于衬底会产生位移，通过测量位移量就可以计算出加速度的大小。
MEMS压力传感器的工作原理是利用微小机械结构的形变来
测量外部压力的大小。
一般采用微小的弯曲或拉伸结构，当外部压力作用于结构上时，结构会产生微小的形变，通过测量形变量就可以计算出压力的大小。
以上只是MEMS中几种常见传感器的工作原理，实际上MEMS可以应用于各种传感器和执行器中，其工作原理因具
体应用而不同。
通过微小机械结构与电子电路的结合，MEMS
在微观尺度上实现了各种传感、测量、控制和执行功能，广泛应用于手机、汽车、医疗器械等领域。

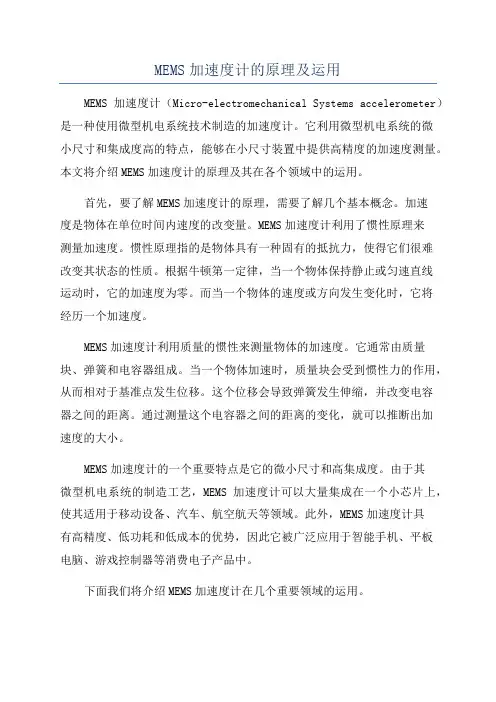

MEMS加速度计的原理及运用MEMS加速度计（Micro-electromechanical Systems accelerometer）是一种使用微型机电系统技术制造的加速度计。
它利用微型机电系统的微小尺寸和集成度高的特点，能够在小尺寸装置中提供高精度的加速度测量。
本文将介绍MEMS加速度计的原理及其在各个领域中的运用。
首先，要了解MEMS加速度计的原理，需要了解几个基本概念。
加速度是物体在单位时间内速度的改变量。
MEMS加速度计利用了惯性原理来测量加速度。
惯性原理指的是物体具有一种固有的抵抗力，使得它们很难改变其状态的性质。
根据牛顿第一定律，当一个物体保持静止或匀速直线运动时，它的加速度为零。
而当一个物体的速度或方向发生变化时，它将经历一个加速度。
MEMS加速度计利用质量的惯性来测量物体的加速度。
它通常由质量块、弹簧和电容器组成。
当一个物体加速时，质量块会受到惯性力的作用，从而相对于基准点发生位移。
这个位移会导致弹簧发生伸缩，并改变电容器之间的距离。
通过测量这个电容器之间的距离的变化，就可以推断出加速度的大小。
MEMS加速度计的一个重要特点是它的微小尺寸和高集成度。
由于其微型机电系统的制造工艺，MEMS加速度计可以大量集成在一个小芯片上，使其适用于移动设备、汽车、航空航天等领域。
此外，MEMS加速度计具有高精度、低功耗和低成本的优势，因此它被广泛应用于智能手机、平板电脑、游戏控制器等消费电子产品中。
下面我们将介绍MEMS加速度计在几个重要领域的运用。
1.物体运动监测：MEMS加速度计可以测量物体的加速度和姿态，用于监测和分析物体的运动状态。
在运动追踪、姿势检测、运动游戏等领域有广泛应用。
2.防抖动技术：在消费电子产品中，MEMS加速度计常用于防抖动技术。
通过对设备的加速度和方向进行实时监测和调整，可以消除震动对图像和视频的干扰，提供稳定和清晰的图像质量。
3.汽车安全系统：MEMS加速度计常用于汽车安全系统中，用于检测车辆的碰撞和突然变速。

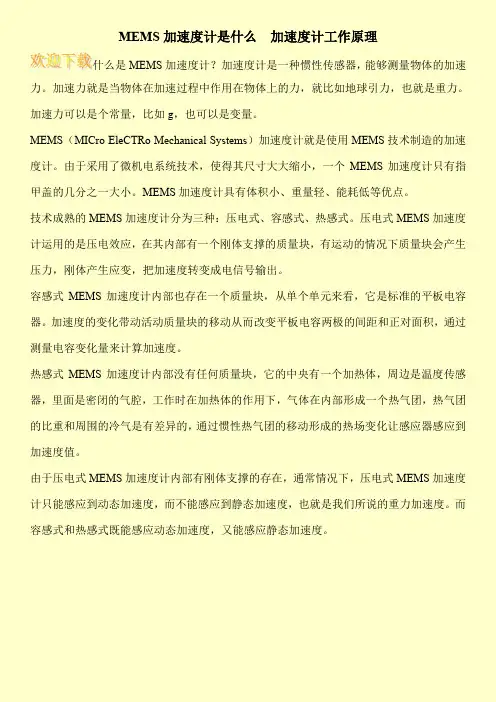

MEMS加速度计是什么加速度计工作原理
什么是MEMS加速度计？加速度计是一种惯性传感器，能够测量物体的加速力。
加速力就是当物体在加速过程中作用在物体上的力，就比如地球引力，也就是重力。
加速力可以是个常量，比如g，也可以是变量。
MEMS（MICro EleCTRo Mechanical Systems）加速度计就是使用MEMS技术制造的加速度计。
由于采用了微机电系统技术，使得其尺寸大大缩小，一个MEMS加速度计只有指甲盖的几分之一大小。
MEMS加速度计具有体积小、重量轻、能耗低等优点。
技术成熟的MEMS加速度计分为三种：压电式、容感式、热感式。
压电式MEMS加速度计运用的是压电效应，在其内部有一个刚体支撑的质量块，有运动的情况下质量块会产生压力，刚体产生应变，把加速度转变成电信号输出。
容感式MEMS加速度计内部也存在一个质量块，从单个单元来看，它是标准的平板电容器。
加速度的变化带动活动质量块的移动从而改变平板电容两极的间距和正对面积，通过测量电容变化量来计算加速度。
热感式MEMS加速度计内部没有任何质量块，它的中央有一个加热体，周边是温度传感器，里面是密闭的气腔，工作时在加热体的作用下，气体在内部形成一个热气团，热气团的比重和周围的冷气是有差异的，通过惯性热气团的移动形成的热场变化让感应器感应到加速度值。
由于压电式MEMS加速度计内部有刚体支撑的存在，通常情况下，压电式MEMS加速度计只能感应到动态加速度，而不能感应到静态加速度，也就是我们所说的重力加速度。
而容感式和热感式既能感应动态加速度，又能感应静态加速度。

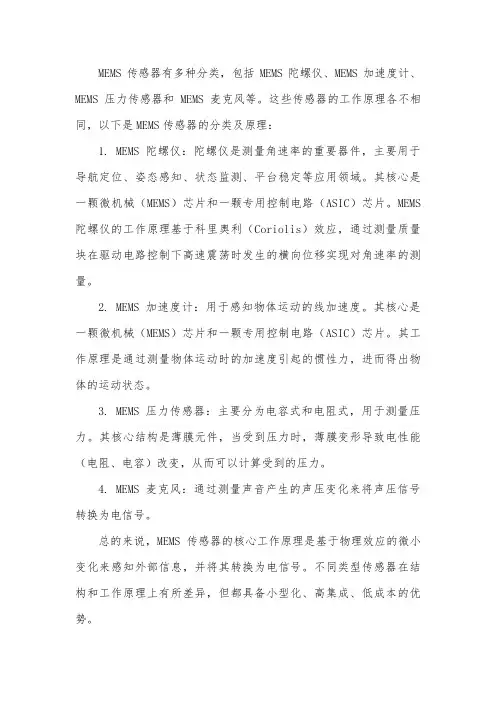

MEMS传感器有多种分类，包括MEMS陀螺仪、MEMS加速度计、MEMS压力传感器和MEMS麦克风等。
这些传感器的工作原理各不相同，以下是MEMS传感器的分类及原理：
1. MEMS陀螺仪：陀螺仪是测量角速率的重要器件，主要用于导航定位、姿态感知、状态监测、平台稳定等应用领域。
其核心是一颗微机械（MEMS）芯片和一颗专用控制电路（ASIC）芯片。
MEMS 陀螺仪的工作原理基于科里奥利（Coriolis）效应，通过测量质量块在驱动电路控制下高速震荡时发生的横向位移实现对角速率的测量。
2. MEMS加速度计：用于感知物体运动的线加速度。
其核心是一颗微机械（MEMS）芯片和一颗专用控制电路（ASIC）芯片。
其工作原理是通过测量物体运动时的加速度引起的惯性力，进而得出物体的运动状态。
3. MEMS压力传感器：主要分为电容式和电阻式，用于测量压力。
其核心结构是薄膜元件，当受到压力时，薄膜变形导致电性能（电阻、电容）改变，从而可以计算受到的压力。
4. MEMS麦克风：通过测量声音产生的声压变化来将声压信号转换为电信号。
总的来说，MEMS传感器的核心工作原理是基于物理效应的微小变化来感知外部信息，并将其转换为电信号。
不同类型传感器在结构和工作原理上有所差异，但都具备小型化、高集成、低成本的优势。
mems加速度计工作原理Mems加速度计指的是微机电系统加速度计，是采用微机电技术生产的小型传感器，用于测量和监测加速度和带方向的力。
下面介绍mems 加速度计的工作原理：一、工作原理：1. 基本原理：Mems加速度计本质上是一种检测物体换向位移的设备，原理是当物体施加加速度或力时，会产生换向位移。
2. 具体设计：Mems加速度计的结构基于微机电原理和原子层结构，它包括换向传感器、滤波和滞后控制部件、加速度计放大器以及控制/数据处理模块。
3. 传感器的作用：Mems加速度计的传感器主要负责对物体产生的换向位移进行检测，它可根据物体的换向位移产生换向信号，该信号被传输至控制/数据处理模块。
二、加速度计放大器：1. 功能：加速度计放大器的作用是将传感器产生的换向信号进一步放大后传输至控制/数据处理模块。
2. 结构：Mems加速度计中的放大器主要由电路和微机电器件组成，其中电路主要为集成电路，微机电器件是实现加速度传感效果所必需的元件。
三、滤波与滞后控制部件：1. 功能：滤波部件的功能是过滤杂散信号，保留有效信号，以获得准确精确的加速度数据；滞后控制部件的功能是通过设置滞后时间来减小瞬变换向影响加速度测量的误差；2. 结构：滤波部件和滞后控制部件是一定的集成电路，内部核心元件是电容元件和一些晶体管等；3. 联系：滤波元件与加速度计放大器、滞后控制部件与加速度计放大器之间存在联系，加速度计放大器可以根据滤波和滞后控制部件产生的信号来进行改变加速度测量的特性。
四、控制/数据处理模块：1. 作用：控制/数据处理模块的作用是根据传感器的换向信号以及加速度计放大器和滤波、滞后控制部件所产生的信号，分析、处理、记录和传输加速度和带方向的力的测量数据；2. 结构：控制/数据处理模块由微处理器和一些周边电路组成，周边电路主要包括存储电路、发射电路和数字/模拟转换电路等。
MEMS电容式微加速度计检测电路研究的开题报告
题目：MEMS电容式微加速度计检测电路研究
研究内容：
加速度计是一种常见的传感器，主要用于检测物体的加速度，广泛应用于汽车、机械、工业控制等领域。
MEMS电容式微加速度计是一种新型的加速度传感器，具有尺寸小、重量轻、响应速度快和可靠性高等优点。
本文主要研究基于MEMS电容式微加速度计的检测电路。
具体研究内容包括以下两个
方面：
1. MEMS电容式微加速度计的工作原理和特性分析。
首先介绍MEMS电容式微加速度计的组成结构和工作原理，详细解释MEMS加速度计的特点和优势。
然后探究MEMS电容式微加速度计的误差源和校准方法。
误差源包括器件本身的非线性、温度漂移和噪声等，校准方法包括零点校准和灵敏度校准等。
2. 基于MEMS电容式微加速度计的检测电路设计与实现。
本文借鉴前人的研究成果，设计MEMS电容式微加速度计的检测电路。
具体实现过程是：
（1）借鉴已有的芯片设计，快速设计出MEMS微加速度计的检测电路。
（2）利用SPICE仿真软件对电路进行仿真分析并优化电路参数。
（3）布局电路，并将电路板制造出来。
（4）采用NI采集卡进行实验测试。
预期结果：
预期结果是设计一种基于MEMS电容式微加速度计的检测电路，并通过实验测试验证
其可行性和可靠性。
同时，对于MEMS电容式微加速度计的工作原理和特性进行深入
了解和分析，以便更好地推广和应用该新型传感器。
电容式微加速度计电容式微加速度计的三种常见结构：1、扭摆式微加速度计（跷跷板式）2、梳齿式微加速度计（叉指式）3、悬臂梁式加速度计（三明治式）1、扭摆式微加速度计（跷跷板式）结构：,扭摆式微硅型加速度计由一对挠性轴; 一个板块; 一个质量块和四个电极(二个敏感电极,二个激励电极)组成。
加速度计的挠性抽在扭转方向上是很软的,而在其它方向上很硬。
工作原理：质量块在加速度作用下,产生扭矩使加速度计的挠性轴扭转,引起输出敏感电容的变化。
（工作简图、计算公式）公式中的参数：A 为敏感电极宽度; L 为加速度计板块长度; L - x 0 为敏感电极的长度。
X为介电常数。
如图2 所示, 当无加速度输人时, 摆元件处于平衡位置, 每个传感器电极的极板之间间隙相等, 电容量也相等, 无电压输出。
当有加速度a 输人时, 检测质量的’惯性力将对挠性轴产生惯性力矩( 即图2 中的Ma),使摆元件绕挠性轴偏转O, 导致敏感电容器的一个极板的间隙增大, 电容减小。
另一个极板的间隙减小, 电容增大。
将其电容值△ C 作为一个控制信号, 经后续电子线路形成加在力矩器电极( 即施力电极)上的控制电压△U。
同时在力矩器的控制极板上施加偏置电压Uo。
在控制电压作用下, 间隙大的电极上的电压增大而使静电吸力增大; 间隙小的电极上的电压减小而使静电吸力减小。
其吸力差对挠性轴产生的静电力矩( 即图2 中的Me)作用, 以平衡由加速度产生的惯性力矩Ma。
同样控制电压△u 正比于输人加速度。
, 根据控制电压的大小即可测得加速度值。
式中: k。
为比例系数( 由极板的结构尺寸所决定) ; kd为检测控制电路的增益( 完全由后续电路所决定) ;ku为加速度计的标度因数。
制作工艺：步骤：图6(a )在N 型< 100> 硅片上进行氧化和挠性轴支承扩散,要求硼扩散浓度大于1×1020图6( b )进行第一次EPW腐蚀(各向异性腐蚀)形成加速度计板块与玻璃之间的间隙D图6( c)进行第二次浓硼扩散,为制作加速度计的质量块。
电容加速度传感器原理
电容加速度传感器是一种基于电容测量原理的加速度传感器。
它利用电容量与电极间距、电极面积以及介质介电常数之间的关系，测量加速度对电容的影响来确定加速度。
在电容加速度传感器中，通常会设置一个活动的感应质量块作为加速度的感应物体，其与电极之间形成电容。
当加速度传感器受到外力作用产生加速度时，感应质量块会移动，导致电容发生变化。
为了测量这种电容的变化，传感器还会设置一个电路来检测电容的变化。
通常，电容加速度传感器会使用交变电压来激励电容，并测量交变电压中的相位差或幅度变化。
这样，当感应质量块发生位移，导致电容变化时，传感器可以通过测量交变电压的变化来确定加速度的大小。
电容加速度传感器具有结构简单、灵敏度高、频率范围广等优点。
它可以广泛应用于工业控制、车辆安全、航空航天等领域。
MEMS电容式加速度计原理
一、工作原理
MEMS电容式加速度计是一种基于微机械加工技术制成的传感器，用于测量加速度。
其核心部分是可移动的感应质量块和固定电极，它们之间存在微小的间距。
在工作状态下，当被测物体发生加速度时，感应质量块会受到力的作用，从而产生位移。
这个位移量会改变感应质量块与固定电极之间的距离，从而引起电容值的改变。
通过测量电容值的变化，可以推导出物体的加速度。
二、结构设计
MEMS电容式加速度计的典型结构包括一个可移动的感应质量块和两个对称的固定电极。
感应质量块通常采用单晶硅材料制成，形状为长方形或圆形，其两端固定在弹性梁上。
弹性梁的材料一般为氮化硅或石英，它们具有良好的弹性性能和稳定的热性能。
固定电极一般采用金属材料制成，与硅衬底形成电容器。
当加速度作用在感应质量块上时，感应质量块会沿着敏感轴方向产生位移，从而改变电容器的电容值。
三、电容变化
当感应质量块发生位移时，它与固定电极之间的距离会发生变化，导致电容值的改变。
这个电容变化量可以通过外部电路检测并转换为电压信号输出。
在MEMS电容式加速度计中，通常采用差分电容检测方式来提高检测灵敏度和减小外界干扰的影响。
差分电容检测方式是将两个对称的电容器串联在一起，通过测量两个电容器的电容差值来推导出加速度值。
四、测量范围
MEMS电容式加速度计的测量范围取决于其结构设计、制造工艺和材料选择等因素。
一般来说，MEMS电容式加速度计的测量范围在±2g 至±10g之间。
在实际应用中，可以根据需要选择适合测量范围的加速度计。
此外，为了减小测量误差和提高测量的稳定性，可以对加速度计进行温度补偿和线性补偿等处理。
五、方向测量
MEMS电容式加速度计一般只能测量单一方向的加速度值，而要实现方向测量则需要使用多个加速度计。
一般来说，将多个MEMS电容式加速度计按不同的方向布置在同一个被测物体上，每个加速度计负责测量一个方向的加速度值。
通过对这些加速度值进行处理和分析，可
以获得物体在三维空间中的运动状态和方向信息。
在实际应用中，可以采用数字信号处理技术对加速度信号进行处理，以提高测量的准确性和稳定性。
