烤烟房全套设备 燃烧机使用说明书

燃烧机操作说明
一:主要部件
1.出气筒:是燃烧机的关键部位之一,它作用的好坏直接影响燃烧质量的好坏和出火的大小.
2.气门电磁阀:是燃烧机的关键部位之一,它主要是向燃烧机供气的.
3.燃烧头:燃烧头是燃烧筒的前部分,主要是用来调整火焰喷出时来调整火焰的压力的.
4.风门:是控制燃烧机的所需风量的.
5.点火棒:主要是用来点火的.
6.离子探针:主要是探测燃烧机周围的燃烧环境的.（如果周围环境潮湿,不具备燃烧条件的）
7.微电脑控制面板:主要是控制火的大小.
二:安全操作说明:
1.将气阀门打开,（注意:燃烧过程中不得关闭气阀,否则会导致天然气不能进入气管而不能点火.）
2.打开电源开关,电源指示灯会亮.
3.先开中火,（设置中火点火）,6秒后不再闪烁,燃烧机开始工作,中火正常后可以任意选择自己需要的大火,中火,小火.三种火力,转换间隔至少6秒.
4.若首次点火未成功,燃烧机将自动重新点火,两次点火未成功,则故障灯会亮起.
5.在故障灯亮起的情况下,按下复位键既可重新启动操作.
6.在正常情况下,按复位键可以停机.
三:日常维护注意事项:
1.燃烧机停止工作后,必须切断电源.
2.每天下班后必须关闭气阀.
3.保持灶台干净及灶台下面干净.
4.保持厨房内的卫生,防止老鼠咬断电缆,避免燃烧机出现故障.
5.不得随意打开关闭一些不相关的电源开关及气阀开关,以免使关闭其它设备.
四:注意事项:
1.燃烧过程中不得关闭气阀,否则会导致天燃气不能进入气管而不能点火.
2.不得随意打开及关闭一些不相关的电源开关及油阀开关,以免使关闭其它设备.
3.清洁灶台时必须关闭电源.
4.严禁员工在灶台间打闹.
5.。

SYQ燃油燃烧机的操作说明一、燃油燃烧器的操作配有手动和自动操作系统，开机时可先用手动程序试机。

⑴、手动点火操作：a、打开燃油开关，燃油指灯亮，选择开关在（手控）（大火）位置，无外控停止信号输入。

b、按(停止)键将系统复位。

c、按(功能)键，手动指示灯亮，显示run,此时系统在手动时待机。

d、开启回油阀，装备有油泵系统时，按(油泵)键，此键用来控制油泵的开启和关闭，在手动时按此键，指示灯亮时为开启，再按一下指示灯灭时为关闭，调整回油至所需压力。

e、开启进油阀至电加热器充满油后，按(加热)键，此键用来控制电加热器，进油座和油咀座的电加热棒，手动时按此键，指示灯亮时为开启，再按一下指示灯灭时为关闭。

f、将电加热器设定l40℃，待指示灯灭后，开启燃烧器自带回油阀将电磁阀前软管内凉油放干净，然后关小或关闭回油阀。

g、按(风机)键，风机指示灯亮，风机启动．此时控制器上的配风亮．风门按伺服电机设定的00-99位开度自动开启。

(注：如果燃烧机配的是手动风门，则先关闭风门，按(风机)键，此时风机指示灯亮，风机自动启动，待风机运行平稳后，再打开风门，吹扫炉膛)。

h、按(点火)键，配风灭，风门自动关闭，点火指示灯亮，此时点火器开始点火，延时5秒后，点火枪闸阀打开，点火枪点火燃烧。

(注：如系手动风门，则先关闭风门，按(点火)键，指示灯亮，此时点火器开始点火，同时点火气阀开启)。

这时可从燃烧器观火孔内观察点火是否正常，如未点着火，则按(点火)键，关闭点火系统，打开风门吹扫炉膛，检查点火不着的原因，排除故障后再按程序进行点火。

i、点火正常后，按(副阀)键，此时副阀指示灯亮，电磁阀开启，控制器显示配风亮，风门按伺服电机设定的00-99位开度自动开启。

在着火正常的情况下，监测指示灯亮，系统开始监测火焰。

(注：如系手动风门，待点火正常后，按(主阀)键，此时主阀指示灯亮，电磁阀开启，燃烧器点火燃烧，这时应慢慢开启手动风门，调至所需位置。

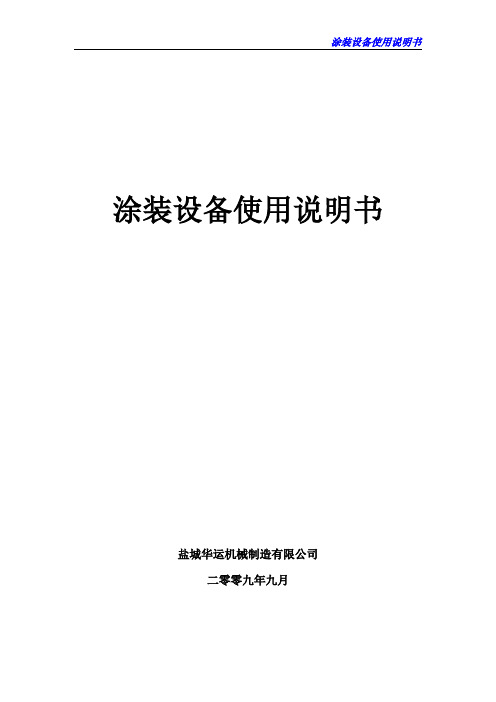

涂装设备使用说明书盐城华运机械制造有限公司二零零九年九月目录一、说明书使用前言二、设备工作原理三、设备结构说明四、设备各部位功能说明五、操作方法说明六、常规故障原因及排除方法七、日常保养及注意事项八、电气控制图九、设备主要技术参数尊敬的用户：非常感谢您购买我公司产品！请您在使用本设备之前认真阅读本使用说明书，并妥善保管！前言本说明书适用于操作及维护人员。

使用本产品前，必须仔细阅读本说明书。

本说明书室伴随产品的一个组成部分，它应保存在操作人员易取的地方。

操作和维修人员在任何时候均能快速找到并使用它。

本说明书应保存到本设备停止使用为止。

1、人员定义操作人员：被授权使用本设备的工作人员，年龄不小于18周岁。

维护人员：被授权的日常维护人员，年龄不小于18周岁。

2、人员要求为了更好地理解说明书中的技术要求，操作人员必须具备一定的车间服务、维修、保养保养设备方面的工作经验，正确理解使用说明书中的图示或文字说明的能力，以及熟悉相关的一些安全规则。

对维护人员也有上述同样的要求。

3、说明书内容本说明书解释了所有因不正确使用所造成对人员的损伤或对车辆、财产的损坏责任；还说明了操作的安全部分，这将有利于帮助操作和维修人员更好地理解设备的结构和操作要领，以便更好地使用本设备。

设备工作原理1、喷漆设备工作状态流程图1．1、风淋室1.2、喷漆室注：为表示清楚，将送风和排风分两侧放置，具体情况以实物为准。

1.3、喷烘一体室注：为表示清楚，将送风和排风分两侧放置，具体情况以实物为准。

1.4、烘干室1.5、水帘喷漆室2、原理简介2.1、风淋室工作原理启动控制电源，打开照明电源，循环送风机开始工作。

此时，空气在送风机机的作用，通过送风管道送至分布于室内各处的风嘴。

气流在通过风嘴时，由于通过面积变小，气流变为高速气流吹至室内。

风淋室就室利用这一原理使用高速气流将附着于人体和工件上的灰尘吹净。

在风机的回风口设置1道过滤，用于过滤被风吹落的灰尘，经过过滤的空气再次被风机送入室内。

上海锅炉厂有限公司目录一. 概述 (2)二. 设计特点 (3)三. 燃料 (9)四. 设计参数 (10)五. 结构及使用说明 (10)1. 箱壳 (11)2. 煤粉风室 (11)3. 二次风室及喷嘴摆动系统 (11)4. 二次风挡板 (12)5. 护板及护板框架 (14)6. 燃烧器与煤粉管道的连接 (15)7．SOFA喷嘴的水平摆动调节 (15)六. 燃烧器的包装与装运 (17)七. 燃烧器安装注意事项 (17)八．进退式简单机械雾化油枪............................... ......................... .. (22)九. 煤闸门的安装、使用和维修 (24)附表1：燃烧器二次风门挡板控制原则汇总附图1：煤粉燃烧器立面布置图附图2：煤粉燃烧器平面布置图附图3：煤粉燃烧器角部详图附图4：SOFA燃烧器立面布置图附图5：SOFA燃烧器平面布置图附图6：CFS喷嘴附图7：油二次风喷嘴附图8：二次风喷嘴附图9：一次风室附图10：SOFA二次风门一．概述燃烧方式采用上锅公司的单炉膛双切圆布置摆动式直流燃烧器技术。

本期工程设计煤种设计煤种为王庄贫煤，校核煤种1为混合烟煤。

校核煤种2采用烟煤和无烟煤的混煤（煤质特性近似于贫煤）。

采用双进双出钢球磨煤机直吹式制粉系统，煤粉燃烧器为单炉膛双切圆布置、切向燃烧、摆动式燃烧器。

燃烧器共设置六层煤粉喷嘴，锅炉配置6台MGS-4366型双进双出钢球磨煤机，每台磨的出口两只引出管又一分二为四根煤粉管道接至布置在锅炉前后墙的四个分配器，再一分为二接至炉膛八角的同一层八个煤粉喷嘴，锅炉MCR负荷时投运六层，无备用。

煤粉细度暂按R=18%，均匀性系数1.0~1.1。

90燃烧方式采用低NOx同轴燃烧系统（LNCFS）。

通过分析煤粉燃烧时NOx的生成机理，低NOx煤粉燃烧系统设计的主要任务是减少挥发份氮转化成NOx，其主要方法是建立早期着火和使用控制氧量的燃料/空气分段燃烧技术。

燃烧机的操作说明燃烧机作为一种重要的设备，广泛应用于许多工业领域，如高炉、发电厂和化工厂等。

本文将为您详细介绍燃烧机的操作步骤和注意事项，以确保您能有效地操作和维护燃烧机。

一、燃烧机的基本结构燃烧机主要由燃烧器、风扇和控制系统组成。

燃烧器负责将燃料和空气混合并点燃，风扇提供充足的氧气以维持燃烧过程，而控制系统用于监测和调节燃烧机的工作状态。

二、燃烧机的操作步骤1. 准备工作在操作燃烧机之前，确保室温适宜并且通风良好。

检查燃烧机的供电情况和燃料储备，确保正常供应。

2. 启动燃烧机按照燃烧机的启动程序依次操作。

打开燃料和空气阀门，启动风扇，点火燃烧器，观察火焰的形态和颜色是否正常。

3. 监测燃烧过程在燃烧过程中，定期检查风扇和燃烧器的工作状态，确保火焰稳定且足够强大。

同时，监测燃烧温度和压力等参数，确保其在安全范围内。

4. 调节燃烧参数根据实际需要，可以通过控制系统调节燃烧机的工作参数，如燃料供应量和风扇转速等。

但需要注意的是，任何调节都应在操作手册和技术指导下进行，并且逐步进行，以避免对系统造成损害。

5. 关闭燃烧机当需要停止使用燃烧机时，应按照以下步骤操作：首先关闭燃料和空气阀门，然后等待燃烧器完全冷却后关闭风扇。

最后，关闭电源，确保系统安全关闭。

三、燃烧机的注意事项1. 定期维护燃烧机是一种高温设备，因此需要定期检查和维护。

清洁灰尘和污垢，检查喷嘴、点火器和电池等部件的工作状态，及时更换损坏的零件。

2. 安全操作操作燃烧机时，请务必穿戴个人防护装备，如防护服和耐高温手套等。

同时，遵循操作手册和技术指导，不得随意更改参数或进行未经授权的维修。

3. 燃料选择根据燃烧机的要求，选择合适的燃料，并确保其质量达到标准。

不要使用不明来源的劣质燃料，以免影响运行效果或损坏设备。

4. 定期培训为了确保操作人员能够熟练掌握燃烧机的操作技能，在使用新型燃烧机或设备升级后，进行必要的培训，并提供技术支持和咨询服务。

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX燃气燃烧器、燃烧机安全操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

燃气燃烧器、燃烧机安全操作规程因为燃气燃烧器燃烧机主要燃料分天然气、液化石油气、城市煤气及其他可燃气体，这几种燃料属易燃、易爆的危险气体，在使用和储藏过程中都应对安全引起高度重视，否则将发生重大安全方面的事故。

为保障安全调试作业，特制定燃气燃烧机作业标准：一、燃气燃烧器燃烧机的调试之前的检查有三个方面：1．查看燃气是否到位，燃气管路的是否干净通畅，阀门是否已开启。

2．有无管路泄露现象，管道安装是否合理。

3．从燃气阀前管道放气排空，以确保管路中无混合空气，同时排空管应接出室外。

二、燃气燃烧器燃烧机内部检查1．燃烧机的燃烧头是否安装和调整好。

2．电机旋转的方向是否正确。

3．外部的电路联接是否符合要求。

4．根据线路情况对燃烧机进行冷态模拟，观察运行中设备的各个部件是否正常及火焰探测保护部分是否正常。

三、燃气燃烧器燃烧机的调试1．检查外部的燃气是否到位，管路是否通畅，外部电源控制到位。

2．把燃烧机的负荷调至小负荷，点火位置相应调至小负荷，关闭大负荷进行点火并观察火焰情况，根据火焰情况对伺服马达或者风门五、燃气机调试与维修的注意事项1．燃气燃烧机连续发生二次点火程序失败时，应停机检查，燃烧机的供气系统是否正常，电路连线是否正确，解除故障后方可重新启动燃烧机。

2．供气管路严禁用扳手或金属棒敲击、摩擦，避免引起静电或火花，引发燃气爆炸。

3．严禁在供气阀组或管道法兰面等处吸烟、焊接、切割等违章作业。

4．严禁在管路及阀组和调压阀旁进行任何明火测试，避免重大事故发生。

燃烧机的操作说明燃烧机是一种将燃料转化为热能的设备，广泛应用于工业加热、烘干、熔炼等领域。

为了确保燃烧机的安全、高效运行，正确的操作方法至关重要。

以下将为您详细介绍燃烧机的操作步骤及注意事项。

一、操作前的准备工作1、检查燃烧机及周边设备确认燃烧机的外观无损坏，各部件连接牢固。

检查燃料供应系统，确保管道无泄漏，阀门开关正常。

检查通风系统，保证风道畅通无阻。

2、电源及控制系统检查确认燃烧机的电源连接正常，电压稳定。

检查控制系统的各项参数设置是否正确，如温度设定、燃烧时间等。

3、燃料准备根据燃烧机的要求，准备合适的燃料，并确保燃料的质量符合标准。

对于液体燃料，要检查燃料的液位；对于气体燃料，要检查压力是否正常。

二、启动燃烧机1、开启通风设备先启动通风机，使炉膛内形成良好的通风环境，排除残留的可燃气体。

2、点火操作按照燃烧机的点火方式（电子点火或人工点火）进行操作。

点火时要注意观察火焰的形成情况，确保点火成功。

3、调节燃料供应点火成功后，逐渐增加燃料供应，使火焰稳定燃烧。

注意调节燃料供应的速度，避免火焰突然变大或变小。

三、运行中的监控1、火焰监测定期观察火焰的颜色、形状和稳定性。

正常的火焰应该是蓝色、清晰、稳定的。

如果火焰出现异常，如发黄、冒烟、闪烁等，应及时调整燃烧参数或采取停机措施。

2、温度监控通过温度传感器监测炉膛内的温度，确保温度在设定范围内。

如果温度过高或过低，要及时调整燃料供应和通风量。

3、压力监控对于气体燃料，要监测燃料的压力，确保压力稳定。

对于液体燃料，要注意油泵的工作压力。

4、运行声音监测倾听燃烧机运行时的声音，如有异常噪音，应停机检查。

四、停机操作1、逐渐减少燃料供应先缓慢减少燃料的供应量，使火焰逐渐变小。

2、关闭燃料供应当火焰完全熄灭后，关闭燃料供应阀门。

3、停止通风设备待炉膛冷却一段时间后，停止通风机运行。

4、清理与维护停机后，清理燃烧机表面的灰尘和杂物。

定期检查燃烧机的各部件，如喷油嘴、电极等，如有磨损或损坏，及时更换。

燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。

顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。

测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。

调整过程中注意燃烧器的燃烧情况，如有必要从新调整。

调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。

测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。

若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。

风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
