燃烧器控制器LMG说明书

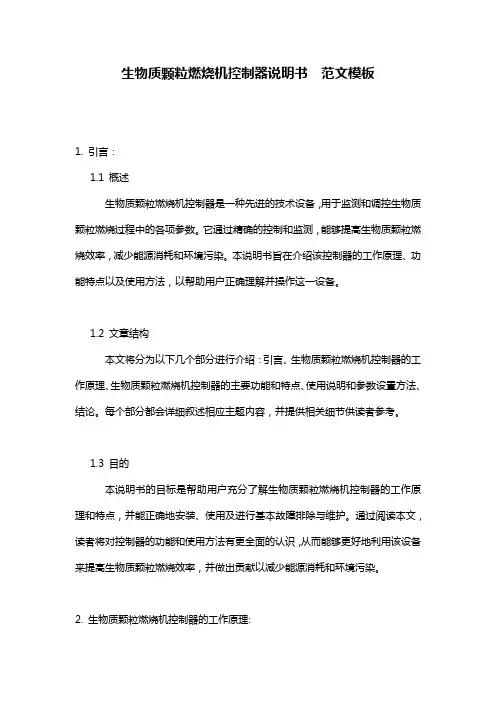

生物质颗粒燃烧机控制器说明书范文模板1. 引言：1.1 概述生物质颗粒燃烧机控制器是一种先进的技术设备，用于监测和调控生物质颗粒燃烧过程中的各项参数。

它通过精确的控制和监测，能够提高生物质颗粒燃烧效率，减少能源消耗和环境污染。

本说明书旨在介绍该控制器的工作原理、功能特点以及使用方法，以帮助用户正确理解并操作这一设备。

1.2 文章结构本文将分为以下几个部分进行介绍：引言、生物质颗粒燃烧机控制器的工作原理、生物质颗粒燃烧机控制器的主要功能和特点、使用说明和参数设置方法、结论。

每个部分都会详细叙述相应主题内容，并提供相关细节供读者参考。

1.3 目的本说明书的目标是帮助用户充分了解生物质颗粒燃烧机控制器的工作原理和特点，并能正确地安装、使用及进行基本故障排除与维护。

通过阅读本文，读者将对控制器的功能和使用方法有更全面的认识，从而能够更好地利用该设备来提高生物质颗粒燃烧效率，并做出贡献以减少能源消耗和环境污染。

2. 生物质颗粒燃烧机控制器的工作原理:生物质颗粒燃烧机控制器是生物质颗粒燃烧系统中重要的组成部分，其主要功能是监测并控制生物质颗粒的供给、燃料燃烧过程和温度等参数，以保证系统的高效运行和安全性。

2.1 控制器组成部分:生物质颗粒燃烧机控制器通常由以下几个主要部分组成：1) 传感器：用于监测系统内部的各项参数，如温度、压力、速度等。

2) 控制模块：利用传感器获取到的数据进行处理和判断，并生成相应的控制信号。

3) 执行机构：根据控制信号来执行相应的动作，如控制颗粒供给量、调节空气进风速度或阀门开关状态等。

2.2 控制器工作流程:生物质颗粒燃烧机控制器的工作流程可以简单描述为以下几个步骤：1) 传感器实时监测：通过安装在系统关键位置上的传感器，实时监测温度、压力、速度等参数，并将采集到的数据传输给控制模块。

2) 控制信号生成：控制模块根据传感器传来的数据进行处理和计算，生成相应的控制信号。

3) 执行动作调整：控制信号经过放大和转换后，传递给执行机构，执行机构依据控制信号来调整颗粒供给量、空气进风速度等，以及开启或关闭相关阀门。

使用说明书智能型定位器（电控式）ME-X3000系列双动型、带位置反馈、带继电器功能CCI株式会社安全注意事项使用前务必阅读。

■拆下主机防护罩、接线盒防护罩、盲塞时，必须断开电源（输入电源及位置反馈电源）后再进行作业。

■为检查等将各部分的安装或固定用螺丝类（但与耐压防爆構造性能有关的除外）的拆卸、压力计的拆卸及分解等时，必须断开供给压力，确认空气回路内压力等达到零后再进行。

■检查、调整时，运转时不要用手去碰反馈杆、阀杆、夹子等活动部分。

■定位器的供给压力最大0.5MPa，应在不超过该压力的范围内使用。

■必须在安装主机防护罩的状态下使用。

■如果供给压力管线含有冷凝水和灰尘等，则会在固定节流孔处会发生堵塞，出现动作故障等，因此应安装具有5μ以下过滤精度的空气滤清器，通过干燥器等提供除湿、净化的空气。

■检查固定节流孔及过滤器金属网的污染、堵塞等时，必须在断开供给空气压后再进行。

■配管时应充分进行配管内的冲洗。

■旋紧配管和接头类时，应从螺丝的顶端起留出2牙左右，涂上液态密封剂。

使用密封带会发生故障，应尽量避免使用。

■如果供给压使用润滑器时，则在固定节流孔、喷嘴等出现堵塞。

绝对不能使用润滑器。

■如果受到冲击或过大的力，则会导致特性下降，因此绝对不可受到冲击或过大的力。

目录1. 概要 (4)2. 规格 (4)3. 工作原理 (5)4. 安装 (6)5. 空气配管 (7)6. 电气配线 (7)7. 调整、设定 (8)8. PC 设定、确认 (13)9. 维护 (13)10. 故障排除 (15)11. 外形尺寸 (15)1. 概要ME-3000定位器利用现行机械式定位器的简便、牢固的特点，通过装备微电脑功能，以实现提高整定性、操作速度、使用便利性的主要目的。

操作信号4-20mA的模拟二线式电控定位器，具有位置反馈输出功能和信号断路检测回路。

2. 规格3. 工作原理内置的微处理器读取、监控输入信号和来自传感器的反馈信号（位置信号）。

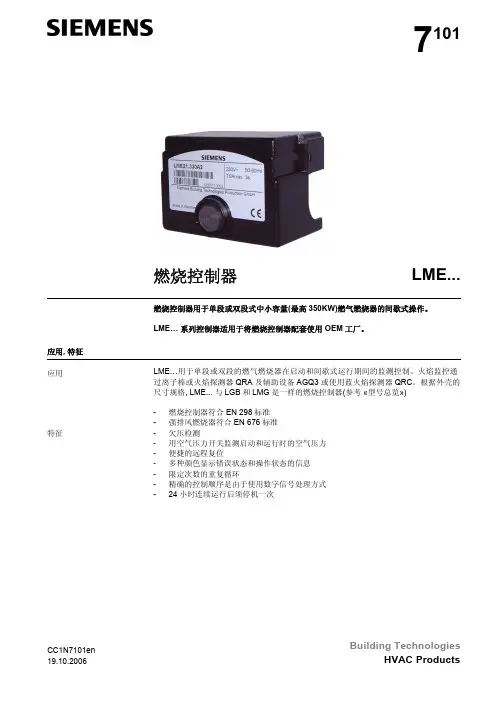

CC1N7101en Building Technologies燃烧控制器用于单段或双段式中小容量(最高350KW)燃气燃烧器的间歇式操作。

LME…系列控制器适用于将燃烧控制器配套使用OEM 工厂。

应用,特征LME…用于单段或双段的燃气燃烧器在启动和间歇式运行期间的监测控制。

火焰监控通过离子棒或火焰探测器QRA 及辅助设备AGQ3或使用蓝火焰探测器QRC 。

根据外壳的尺寸规格,LME...与LGB 和LMG 是一样的燃烧控制器(参考«型号总览»)­燃烧控制器符合EN 298标准­强排风燃烧器符合EN 676标准­欠压检测­用空气压力开关监测启动和运行时的空气压力­便捷的远程复位­多种颜色显示错误状态和操作状态的信息­限定次数的重复循环­精确的控制顺序是由于使用数字信号处理方式­24小时连续运行后须停机一次7101燃烧控制器LME...应用特征注意事项∙所有行为(装备,安装和售后服务等)必须由专业人员来完成。

∙在LME…的连接区域改变任何接线之前，使控制器完全与主电源绝缘(两极断开)。

∙给燃烧控制器的接线柱提供充足的保护，确保控制器不受电击的危险。

∙检查空气压力开关连接线是否短路(接线端3,6和11)∙按锁定复位按钮为手动(所需压力不超过10N)不允许使用其他任何工具或是尖状物体。

∙坠落或撞击会影响安全功能。

这样的控制器不能运作，即使外观没有任何损失。

∙每次的工作都应该这样执行(装备，安装，售后服务等)，检查确认接线的有序确保安全«调试注意事项»技术注意事项∙当连接伺服电机时，燃烧控制器执行机构没有位置反馈信号。

∙当连接伺服电机时,必须按EN676标准执行。

∙伺服电机的运行时间必须与燃烧控制程序匹配。

必须对燃烧器和执行器一起进行安全检查。

∙当用LME…系列替换LGB或者LMG时,AGQ1或AGQ2…必须由AGQ3…来代替。

燃烧机控制器说明书一、引言燃烧机控制器是一种用于控制燃烧机的设备，通过对燃烧机的供油、供气、点火和燃烧过程进行监控和调节，确保燃烧过程的安全、高效和可靠。

本说明书将详细介绍燃烧机控制器的组成、工作原理、使用方法以及常见故障处理等内容。

二、组成1. 主控制单元：燃烧机控制器的核心部分，负责接收和处理各种输入信号，并输出控制信号给燃烧机的执行机构。

2. 输入模块：用于接收外部传感器的信号，如温度传感器、压力传感器等，以实时监测燃烧过程的状态。

3. 输出模块：用于输出控制信号给燃烧机的执行机构，如供油阀、供气阀等，以实现对燃烧过程的调节。

4. 显示屏：用于显示燃烧机的工作状态、参数设置和故障信息等，方便操作和维护人员进行监控和调试。

三、工作原理燃烧机控制器的工作原理基于燃烧过程的反馈控制原理，其主要步骤如下：1. 接收输入信号：燃烧机控制器通过输入模块接收外部传感器的信号，如温度传感器监测燃烧室温度、压力传感器监测燃气压力等。

2. 处理信号：主控制单元对接收到的信号进行处理，如与预设的参数进行比较，判断燃烧过程是否正常。

3. 输出控制信号：根据处理结果，主控制单元通过输出模块输出相应的控制信号给燃烧机的执行机构，如打开或关闭供油阀、供气阀等。

4. 监控和调节：燃烧机控制器持续监控燃烧过程的状态，并根据需要对参数进行调节，以确保燃烧过程的安全、高效和可靠。

四、使用方法1. 安装调试：按照燃烧机控制器的安装说明进行安装，并进行相应的调试工作，确保各部分连接正确、传感器灵敏可靠、执行机构正常运行。

2. 参数设置：根据燃烧机的要求和实际工况，设置燃烧机控制器的参数，如温度、压力、燃料比例等。

3. 运行监控：启动燃烧机控制器，并通过显示屏实时监控燃烧过程的状态，如温度、压力、燃烧效率等。

4. 故障处理：当燃烧机控制器显示异常或报警时，及时查找故障原因，并采取相应的措施进行处理，以保证燃烧机的正常运行。

五、常见故障处理1. 传感器故障：当燃烧机控制器接收到的传感器信号异常或失联时，应首先检查传感器的连接是否良好，如有问题则进行修复或更换。

燃烧器操作手册引言本燃烧器操作手册旨在为操作人员提供关于燃烧器的操作、维护和安全注意事项的详细指导。

正确的燃烧器操作对于确保燃烧器的高效工作以及预防意外事故至关重要。

本手册将介绍燃烧器的主要组成部分、操作程序、维护要点和安全措施。

操作人员应仔细阅读本手册，并按照指南执行操作。

一、燃烧器的主要组成部分1. 燃烧器壳体：燃烧器的外部部分，用于容纳燃烧器的内部组件。

2. 燃烧器头：位于燃烧器壳体的前端，包含喷嘴和点火装置。

3. 燃烧器控制装置：用于控制燃烧器的点火、燃烧稳定性和火焰温度等参数。

4. 供气系统：将燃料和空气输送至燃烧器内进行燃烧。

5. 排气系统：将燃烧产物排出燃烧器和燃烧室。

二、燃烧器的操作流程1. 准备工作在进行燃烧器操作之前，应先确保以下几项准备工作已完成：- 安全检查：检查燃烧器及周围的环境是否存在安全隐患，如泄露、堵塞、漏气等问题。

- 能源供应：检查燃料供应系统和空气供应系统的工作状态，确保正常供应。

- 仪表检查：检查燃烧器的各项仪表是否工作正常，包括温度计、压力计等。

2. 启动燃烧器按照以下步骤启动燃烧器：- 打开燃料阀门：先打开燃料供应系统的阀门，并等待燃料稳定流出。

- 打开空气阀门：逐步打开空气供应系统的阀门，确保适当的空气流量。

- 点火：使用点火装置点燃燃烧器的燃料和空气混合物，同时观察火焰的状态。

3. 调整燃烧器参数- 油气比：根据燃烧器要求，通过调节燃料和空气的比例，来控制燃烧的稳定性和火焰的温度。

- 气体调节：调节气体的压力和流量，以确保适当的燃烧。

4. 停止燃烧器按照以下步骤停止燃烧器的运行：- 关闭燃料阀门：先关闭燃料供应系统的阀门，停止燃料的供应。

- 关闭空气阀门：逐步关闭空气供应系统的阀门，停止空气的供应。

- 熄灭火焰：使用熄灭器或其他安全措施，将火焰熄灭。

三、燃烧器的维护与保养1. 清洁燃烧器定期清洁燃烧器的内外部分，以便去除积尘、油污和其他杂质，保持燃烧器的良好工作状态。

燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。

顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。

测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。

调整过程中注意燃烧器的燃烧情况，如有必要从新调整。

调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。

测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。

若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。

风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。

CC1N7101en Building Technologies燃烧控制器用于单段或双段式中小容量(最高350KW)燃气燃烧器的间歇式操作。

LME…系列控制器适用于将燃烧控制器配套使用OEM 工厂。

应用,特征LME…用于单段或双段的燃气燃烧器在启动和间歇式运行期间的监测控制。

火焰监控通过离子棒或火焰探测器QRA 及辅助设备AGQ3或使用蓝火焰探测器QRC 。

根据外壳的尺寸规格,LME...与LGB 和LMG 是一样的燃烧控制器(参考«型号总览»)­燃烧控制器符合EN 298标准­强排风燃烧器符合EN 676标准­欠压检测­用空气压力开关监测启动和运行时的空气压力­便捷的远程复位­多种颜色显示错误状态和操作状态的信息­限定次数的重复循环­精确的控制顺序是由于使用数字信号处理方式­24小时连续运行后须停机一次7101燃烧控制器LME...应用特征注意事项∙所有行为(装备,安装和售后服务等)必须由专业人员来完成。

∙在LME…的连接区域改变任何接线之前，使控制器完全与主电源绝缘(两极断开)。

∙给燃烧控制器的接线柱提供充足的保护，确保控制器不受电击的危险。

∙检查空气压力开关连接线是否短路(接线端3,6和11)∙按锁定复位按钮为手动(所需压力不超过10N)不允许使用其他任何工具或是尖状物体。

∙坠落或撞击会影响安全功能。

这样的控制器不能运作，即使外观没有任何损失。

∙每次的工作都应该这样执行(装备，安装，售后服务等)，检查确认接线的有序确保安全«调试注意事项»技术注意事项∙当连接伺服电机时，燃烧控制器执行机构没有位置反馈信号。

∙当连接伺服电机时,必须按EN676标准执行。

∙伺服电机的运行时间必须与燃烧控制程序匹配。

必须对燃烧器和执行器一起进行安全检查。

∙当用LME…系列替换LGB或者LMG时,AGQ1或AGQ2…必须由AGQ3…来代替。

FRQ-2DF双燃料燃烧器说明书徐州福尼燃烧控制研究院有限公司二○一○年十月前言_____________________________________________________________________注意感谢您使用徐州福尼燃烧控制研究院有限公司生产的FRQ-2DF型燃烧器。

本手册作为产品完整而必要的一部分提供给用户。

本手册所述内容不仅适用于用户，也可为产品的安装和检修人员提供参考。

关于设备的安装、操作和维护的详细信息，我们建议您仔细阅读。

请妥善保存本手册，以备参考。

_____________________________________________________________________内容介绍:本手册介绍了FRQ-2DF型双燃料燃烧器的结构、特点、安装、操作、维护以及故障处理。

读者对象：本手册适合下列人员阅读：设备安装人员、操作人员、维护人员等。

一、用途及特点FRQ-2DF型系列双燃料燃烧器是徐州福尼燃烧控制研究院有限公司设计开发的节能燃烧设备，它可在工业锅炉、电站锅炉及其它工业窑炉中广泛应用。

FRQ-2DF型双燃料燃烧器能实现助燃风与燃料按比例调节，使燃烧更为稳定可靠，实现全自动运行。

它具有结构紧凑、燃烧稳定、调节比大、噪音低、可内设点火枪和火焰检测报警系统；火焰铺展性好、燃烧完全、燃烧易于控制等特点。

二、主要性能及技术参数1.燃烧器功率：18.5MW/台2.燃烧器调节比：5:13.燃料油参数：油压（枪前油压）：1.0～1.2Mpa油枪出力：每台燃烧器1450kg/h雾化方式：蒸汽雾化4.雾化吹扫蒸汽：雾化蒸汽设计流量：300Kg/h雾化蒸汽设计压力（燃烧器前表压）：1.0MPa5.燃料气（干气）：燃气流量：每台燃烧器2000 Nm3/h燃气气压力（进阀组前）：25Kpa燃气温度：常温6.助燃风助燃风温度：常温助燃风压：3500～4500Pa助燃风量：～20000Nm3/h7.点火燃气；点火燃气：干气点火燃气压力：10KPa点火燃气流量：100Nm3/h三、燃烧器及主要配置介绍1.燃烧器燃烧器为双燃料型燃烧器，主要由燃烧器本体、配风器、稳焰装置、燃油喷枪、燃油火检、燃气火检、主气嘴、点火长明灯等组成。

燃烧器使用说明书一、产品描述本燃烧器为XX公司生产的高效节能型产品，适用于工业生产中的各类燃烧作业。

本产品采用先进的燃烧技术，具备稳定的燃烧效果、可靠的操作性能和较低的燃料消耗。

请用户在使用本产品之前详细阅读本使用说明书，并按照说明进行正确操作。

二、安全注意事项1. 在操作本燃烧器之前，请确保将燃烧器放置在平稳的工作台面上，避免翻倒或摔坏。

2. 使用本燃烧器时，请确保操作环境通风良好，防止燃烧产生的有害气体滞留。

3. 在操作燃烧器时，请将手部、头部等暴露部位保持距离，以免造成烫伤或身体损伤。

4. 使用本燃烧器时，请穿戴相应的防护用品，如防护手套、防护面具等。

5. 在加注燃料时，请确保燃料不溅入燃烧器周围或操作人员身上，以防发生火灾或其他意外事故。

6. 使用本燃烧器时，请远离易燃物品和可燃气体，确保操作安全。

三、操作步骤1. 开启燃烧器电源，接通电源开关。

2. 调节燃烧器的气体供应和空气供给，使其达到标准燃烧状态。

3. 根据实际需求，设置燃烧器的燃烧参数，如燃料流量、燃气浓度等。

4. 检查燃烧器的点火设备和燃烧器火焰状态，确保正常点火和燃烧。

5. 观察燃烧器运行状态，如有异常情况出现，请立即停止使用，并进行必要的检修。

四、常见故障及处理方法1. 燃烧器无法点火：- 检查电源是否接通，是否有电压输出。

- 检查点火设备是否正常工作，如有故障请更换或修理。

- 检查燃料是否充足，燃气是否正常供应。

2. 燃烧器火焰不稳定：- 检查空气供给是否充足，调节空气阀门位置。

- 检查燃料供给是否正常，调节燃料阀门位置。

- 检查点火设备是否清洁，清理并调整点火设备位置。

3. 燃烧器产生异常噪音：- 检查燃烧器是否安装牢固，调整并固定燃烧器位置。

- 检查风机运转是否正常，如异常请更换或修理风机。

5. 燃烧器停机后仍有燃烧产物：- 检查燃气供应是否正常中断，若正常请检查燃烧器排气管道是否通畅。

五、保养与维护1. 定期清洁燃烧器和相关部件，去除积灰和杂质。

燃烧器控制器 LMG B系列本控制器用于监控单段火或两段火强制通风的小型到中型燃气燃烧器或燃气/燃油燃烧器（典型出力到350kw）。

LMG…控制器和本数据表可作为整合了控制器的燃烧器的OEM产品。

使用LMG…控制器设计用于单段火或两段火强制通风型燃气燃烧器或燃气/燃油燃烧器的启动和监控。

火焰通过一个电离探头或UV火焰探测器QRA来监视（带辅助设备AGQ-A27）。

LMG21/LMG22控制器可以替换同样外壳的燃烧器控制器LGB21/LGB22（参考《型号摘要》），且使用转接适配器后可以替换LFI7和LFM1控制器（参考《订购》）。

使用特点：-电压不足测试-在启动和运行期间通过风压功能试验监视风压-电气远程复位-通过在锁定复位按钮上的LED显示故障编码和火焰信号-由于对信号进行数字处理使程序控制非常精确-LMG49…用于常压燃气燃烧器警告及注意：为避免危及人身、财产安全或对环境产生危害，请遵守下列注意事项：不要打开，妨碍或修改本设备！都断开）。

-确保已采取了充分的防止控制器端子受到电击的措施。

-检查接线和所有安全功能。

-检查空气压力开关接线是否短路（端子3，6和11）。

-手动按下锁定复位按钮/运行按钮（按压力不要超过10N），不要使用任何工具或尖锐的物体。

-坠落或撞击可能会影响设备的安全运行。

这样的装置不可以投入运行，即使表面上看不出有任何损坏。

计划注意：-使用执行机构时，执行机构不向燃烧器控制器输送位置反馈信号。

-执行机构的运行时间必须与燃烧器控制器的程序一致。

带执行机构的燃烧器必须进行附加安全检查。

安装注意：-确保符合有关的国家安全规定。

-固定点火电极和电离电极，使电火花不会击穿电离电极（有电流过载的危险），以免对监测电离电流产生负面影响。

-安装和调试工作必须由专业人员来完成。

-检查探测器电线的允许长度（参考《技术数据》）-检查点火电线到装置及另一条电线的最大可能距离时，始终要独立运行点火电线。

CC1N7101en Building Technologies燃烧控制器用于单段或双段式中小容量(最高350KW)燃气燃烧器的间歇式操作。

LME…系列控制器适用于将燃烧控制器配套使用OEM 工厂。

应用,特征LME…用于单段或双段的燃气燃烧器在启动和间歇式运行期间的监测控制。

火焰监控通过离子棒或火焰探测器QRA 及辅助设备AGQ3或使用蓝火焰探测器QRC 。

根据外壳的尺寸规格,LME...与LGB 和LMG 是一样的燃烧控制器(参考«型号总览»)­燃烧控制器符合EN 298标准­强排风燃烧器符合EN 676标准­欠压检测­用空气压力开关监测启动和运行时的空气压力­便捷的远程复位­多种颜色显示错误状态和操作状态的信息­限定次数的重复循环­精确的控制顺序是由于使用数字信号处理方式­24小时连续运行后须停机一次7101燃烧控制器LME...应用特征注意事项∙所有行为(装备,安装和售后服务等)必须由专业人员来完成。

∙在LME…的连接区域改变任何接线之前，使控制器完全与主电源绝缘(两极断开)。

∙给燃烧控制器的接线柱提供充足的保护，确保控制器不受电击的危险。

∙检查空气压力开关连接线是否短路(接线端3,6和11)∙按锁定复位按钮为手动(所需压力不超过10N)不允许使用其他任何工具或是尖状物体。

∙坠落或撞击会影响安全功能。

这样的控制器不能运作，即使外观没有任何损失。

∙每次的工作都应该这样执行(装备，安装，售后服务等)，检查确认接线的有序确保安全«调试注意事项»技术注意事项∙当连接伺服电机时，燃烧控制器执行机构没有位置反馈信号。

∙当连接伺服电机时,必须按EN676标准执行。

∙伺服电机的运行时间必须与燃烧控制程序匹配。

必须对燃烧器和执行器一起进行安全检查。

∙当用LME…系列替换LGB或者LMG时,AGQ1或AGQ2…必须由AGQ3…来代替。

燃气燃烧器安全操作规程一、试机前的准备工作：1．检查燃气管路外观是否良好无损伤及干净通畅，按所需使用管线检查相关阀门是否已开启或处于正确状态下；管路及接头法兰等有无松动、泄露现象，现场闻嗅无天然气添加臭味；油炉及空分站周围无动火作业及明火，如有必须予以隔离或清除。

2．查看燃气压力处于正常，燃气柜调压后压力0.03～0.05MP。

3．从燃气进气阀前排空阀放气排空1～2分钟，确保管路中无混合空气，首次或长时间未使用应适当延长排空时间。

4.检查燃气管线静电片安装到位无缺损松脱，静电接地极接地可靠。

5.导热油泵处于启动状态，且压力、流量正常。

二、燃烧器燃烧机相关部分的检查：1．燃烧机的外观是否良好无损伤，燃烧头是否安装牢固并调整好。

2．手动启动鼓风机查看风机电机旋转方向是否正确，油炉风道、烟道有无明显漏风（烟）情况。

3．外部的电路联接应符合电器安装要求，将燃烧器控制柜电源送电，程控器等部件接插牢固无松动；检查触摸屏中各报警参数处于正确设定值.4．对燃烧机进行冷态程序模拟（需电仪配合操作），观察运行中程序控制器走位是否正确，各部件动作及离子棒探测是否正常。

特别需要注意的是：在对进气电磁阀进行调试时必须关闭手动进气阀且高压线包处于断电状态。

三、燃烧器的运行：1．检查：再次确认外部燃气是否到位，管路是否通畅，外部电源控制是否到位放空阀已经关闭；注意：任何人员在点炉过程中严禁位于油炉顶部及附近。

2．启动（分为现场操作和远程操作）现场操作：远程控制柜转换旋钮处于“PLC”位置，火力调节档（BURNER MANUAL SWITCH）位处于“1”—小火位置。

开始启动——旋转燃烧器控制柜“启动停止”按钮（AUXILIARY SWITCH）到“运行”后，燃烧器控制柜“点火准备”灯亮，远程控制柜“燃烧器准备”灯亮，比例调节仪（MODULATOR）上电，程控器运行，鼓风机启动，上述两灯灭，预吹扫开始，进口风压调至5～10mbar、风量约5800～6200m3/h之间，且预吹扫时间不少于30s。

煤粉燃烧器<使用说明书>扬州市银焰机械厂尊敬的用户朋友：您好！感谢您及贵公司（厂）对“银焰”牌产品的信任和支持，选择使用“银焰”牌燃烧器装置，这是“银焰”人的集体荣耀。

“银焰”全体职工向您道声“谢谢”！如果您有什么建议和要求，请及时告诉我们，我们将把您的建议和要求作为下一步努力的目标和方向。

我们永远奉行“质量是生命，用户是上帝”的宗旨，竭诚为您提供周到、满意的服务。

扬州市银焰机械厂厂长：韦维通迅地址：江苏省扬州市产陵产业园银焰路9号电话：0514-*******-8811传真：0514-*******邮编：225006目录1、概述--------------------------------------12、结构简图及主要尺寸--------------------------------------23、结构及特点-------------------------------------------2-54、工作原理-----------------------------------------------65、安装---------------------------------------------------66、操作要求---------------------------------------------7-11 6．1操作------------------------------------------------7-9 6．1．1火焰形状的调整-----------------------------------7-9 6．1．2燃烧器位置的调整-----------------------------------9 6．2点火--------------------------------------------------10 6．3停窑--------------------------------------------------117、检查及保养---------------------------------------------128、常见故障及处理-----------------------------------------139、其它---------------------------------------------------141、概述煤粉燃烧器是水泥企业熟料烧成系统中的关键设备，其性能及操作的好坏关系到熟料产量、质量、能耗和环保，回转窑耐火砖的使用寿命长短等一系列问题，也就是说性能质量优良的煤粉燃烧器，将给企业带来巨大的经济效益，反之，将会带来无法估计的经济损失，因此煤粉燃烧器倍受水泥企业管理者和技术人员的高度重视！我厂在消化吸收国内外多风道煤粉燃烧器特点的基础上，集众家之长，研制的多风道燃烧器性能优越，可适合于各类回转窑，总体性能达到国际同类产品先进水平。

麦克森燃烧系统控制说明A.设计原理及使用性能a.设计要求：再出现任何不满足以下安全连锁条件下，一秒钟内关闭燃烧机系统，确保整个燃烧过程在安全的范围内工作。

1）.风压连锁：只有助燃风机启动，风压开关得到稳定的风压或压差信号，风压连锁才能通过。

2）.燃气低压保护连锁：管路燃气压力过低时，低压保护开关常开点会断开。

3）.燃气高压保护连锁：管路中燃气压力过高时，高压保护开关常闭点会断开。

4）.客户连锁：连接循环风机的启动信号，循环风机启动后才能通过。

5）.超温连锁：系统的温度超过设定的保护温度时，高温开关常闭点会断开。

6）.阀门开关检测：只有关断阀在关闭状态下，检测才能通过，保证点小火时主管路中没有燃气通过。

7）.燃气泄漏连锁：燃烧使用过程中或启动前，燃气检测传感器若感应到天然气存在，则连锁也不会通过。

b.使用性能1）.具备自动吹扫功能，防止燃烧室内有易燃易爆气体存在。

2）.具备自动点小火功能，保证主火点燃的安全和稳定。

3）.全程火焰监测，从点小火开始到系统停止，保证系统在安全下运行。

5）.自动转大火，系统输出4—20mA信号，控制燃气阀为开度，从0位到100﹪输出，以保证精确的热量输出及温度调节。

6）.恒温控制比例燃烧，调节比大，保证快速升温均匀保温，空气和燃料的比值不变洁净燃烧。

7）.故障切断报警，出现火焰检测，安全连锁等任何不满足安全条件下，两个关断阀会迅速切断气源，确保设备在安全下运行。

B.设备工作原理1. 启动控制面板电源开关到送电状态，启动助燃风机，火焰程序控制器得电自检，温控表和温度限位得电自检，并显示系统温度，打开燃气泄漏表后面的开关，燃气泄漏表开始自检，系统进入安全连锁检测状态。

2. 安全连锁检测完成后，控制面板“连锁指示”灯亮。

3. 启动点火开关到“运行”状态，系统进入到吹扫程序，吹扫指示灯亮，系统助燃风机开始吹扫燃烧室内易燃易爆气体，吹扫完成后吹扫指示灯灭，系统检测低火限位位置，检测正常后点火变压器得电。

加热炉燃烧器PLC操作规程一、准备工作1、打开主燃料气手阀。

2、检查主燃料气供气压力在0.1MPa~0.4 MPa之间。

3、将室内控制柜面板上的自动/手动转换按钮打至自动。

急停按钮为按下状态，当需要紧急停车时，将停机按钮按箭头方向向右旋起即可。

4、将控制柜内中部电源空气开关依次合上，系统上电。

此时，燃烧器旋转风筒调风挡板0%开度，燃气切断阀、切断调节两用阀全关，放空电磁阀打开。

室内控制柜触屏上出现“六大队加热炉燃烧系统”主画面（如图1）。

图1对图1画面解释如下：“消音”按钮可以消除报警铃声。

“系统显示”按扭，按下该按扭将进入系统总监控画面（图2）。

“温度趋势”按扭，按下该按钮，进入趋势显示画面，可以显示一段时间内温度的变化情况。

“报警画面”按钮可以输出报警信息。

按下该按扭系统将进入报警画面。

该画面显示了故障的名称和报警的时间，并能够对历史报警信息进行保存，如果认为画面中存放的历史报警记录过多可进行报警记录的删除，按下“记录清除”按扭，清除历史报警信息。

“HELP”按钮可以进行在线帮助。

二、系统总启动1、点动图1中“系统显示”按扭，系统将进入八台燃烧器的总监控画面（如图2）。

图22、在触屏上点动图2中的“总启”，系统将按照预定程序控制燃烧器进行预吹扫、自动点火。

具体过程如下：风机开始吹扫，旋转内筒关闭。

吹扫结束后，各点火变压器依次上电拉弧，放空电磁阀关闭，快速切断阀（BV1）打开，点火枪点燃，此时火检装置进行火焰检测，当检测到火焰时，风阀打开至点火位，气阀打开至点火位，主燃料气进入主管线，燃烧器点火，点火成功时，图2中触屏上火焰状态指示灯依次由红色变成绿色。

（燃烧器正常点燃情况下，先对锅炉进行5分钟的预热，此时，对触屏的任何操作都无效。

）在上述过程中，任意一步未完成，均不会点火成功，此时报警铃响，触摸屏上显示相应的故障报警信息。

在依次启动1至8#燃烧器的过程中，无论哪台燃烧器出现故障报警，操作人员消除报警铃声后必须把画面切换到“报警画面”，点动“总启点火失败确认”按钮，消除故障报警图标，此时程序才能继续执行，点燃余下的燃烧器，报警图标不消除，程序将不在往下执行点燃余下的燃烧器。
