柴油机活塞环故障分析及处理

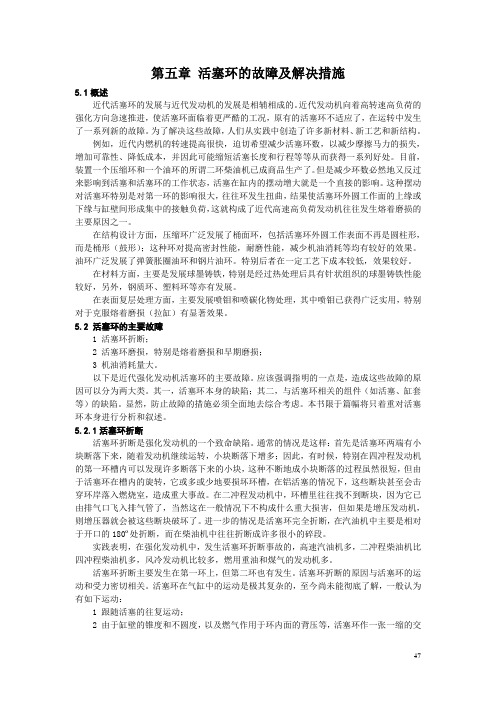

第五章活塞环的故障及解决措施5.1概述近代活塞环的发展与近代发动机的发展是相辅相成的。

近代发动机向着高转速高负荷的强化方向急速推进，使活塞环面临着更严酷的工况，原有的活塞环不适应了，在运转中发生了一系列新的故障。

为了解决这些故障，人们从实践中创造了许多新材料、新工艺和新结构。

例如，近代内燃机的转速提高很快，迫切希望减少活塞环数，以减少摩擦马力的损失，增加可靠性、降低成本，并因此可能缩短活塞长度和行程等等从而获得一系列好处。

目前，装置一个压缩环和一个油环的所谓二环柴油机已成商品生产了。

但是减少环数必然地又反过来影响到活塞和活塞环的工作状态，活塞在缸内的摆动增大就是一个直接的影响。

这种摆动对活塞环特别是对第一环的影响很大，往往环发生扭曲，结果使活塞环外圆工作面的上缘或下缘与缸壁间形成集中的接触负荷，这就构成了近代高速高负荷发动机往往发生熔着磨损的主要原因之一。

在结构设计方面，压缩环广泛发展了桶面环，包括活塞环外圆工作表面不再是圆柱形，而是桶形（鼓形）；这种环对提高密封性能，耐磨性能，减少机油消耗等均有较好的效果。

油环广泛发展了弹簧胀圈油环和钢片油环。

特别后者在一定工艺下成本较低，效果较好。

在材料方面，主要是发展球墨铸铁，特别是经过热处理后具有针状组织的球墨铸铁性能较好，另外，钢质环、塑料环等亦有发展。

在表面复层处理方面，主要发展喷钼和喷碳化物处理，其中喷钼已获得广泛实用，特别对于克服熔着磨损（拉缸）有显著效果。

5.2 活塞环的主要故障1 活塞环折断；2 活塞环磨损，特别是熔着磨损和早期磨损；3机油消耗量大。

以下是近代强化发动机活塞环的主要故障。

应该强调指明的一点是，造成这些故障的原因可以分为两大类。

其一，活塞环本身的缺陷；其二，与活塞环相关的组件（如活塞、缸套等）的缺陷。

显然，防止故障的措施必须全面地去综合考虑。

本书限于篇幅将只着重对活塞环本身进行分析和叙述。

5.2.1活塞环折断活塞环折断是强化发动机的一个致命缺陷。

柴油机常见故障维修柴油机作为一种广泛应用于各种机械设备中的动力源，其可靠性和稳定性对机械设备的正常运行至关重要。

然而，由于长时间使用、日常维护不到位、燃油质量不合格等原因，柴油机常常会出现一些故障。

本文将介绍柴油机常见的故障及相应的维修方法。

一、燃油系统故障1. 燃油泵压力过高或过低：燃油泵压力过高可能是由燃油泵内部故障或调节阀失效引起的，可以通过更换燃油泵或调节阀来解决。

燃油泵压力过低可能是由燃油过滤器阻塞或进气系统存在问题引起的，可以清洗或更换燃油过滤器来解决。

2. 燃油喷油嘴堵塞：燃油喷油嘴堵塞通常是由燃油质量不合格或积碳过多引起的，可以通过清洗或更换喷油嘴来解决。

此外，还可以定期添加柴油喷油器清洗剂来预防堵塞。

3. 燃油泵冷却器漏水：燃油泵冷却器漏水可能是由密封件老化或破裂引起的，可以更换密封件来解决。

同时，还需检查冷却水路是否通畅，确保冷却系统正常运行。

二、冷却系统故障1. 散热器堵塞：散热器堵塞通常是由灰尘、油渍或铁锈等污垢堆积引起的，可以通过清洗或更换散热器来解决。

定期检查散热器的阻塞情况，确保冷却系统工作正常。

2. 水泵失效：水泵失效可能是由泵叶片损坏或轴承磨损引起的，可以更换水泵来解决。

同时，还需检查水泵轴承是否润滑良好，确保水泵正常工作。

三、气缸系统故障1. 气缸壁磨损：气缸壁磨损通常是由缺油或燃油油质不良引起的，可以定期更换机油或添加油品添加剂来预防磨损。

若气缸壁已经严重磨损，需要进行气缸套翻修或更换。

2. 活塞磨损：活塞磨损通常是由活塞环磨损或油品不适引起的，可以定期更换活塞环、提高油品质量或添加油品添加剂来预防磨损。

若活塞已经严重磨损，需要更换新的活塞。

3. 飞轮松动：飞轮松动通常是由飞轮螺栓松动或防震垫破损引起的，可以紧固飞轮螺栓或更换破损的防震垫来解决。

同时，还需定期检查飞轮螺栓的紧固情况，确保飞轮正常工作。

四、润滑系统故障1. 机油压力过高或过低：机油压力过高可能是由油泵内部故障或油路阻塞引起的，可以更换油泵或清洗油路来解决。

柴油机活塞故障案例柴油机活塞故障是指柴油机活塞在工作过程中出现的异常情况，这种故障会影响柴油机的正常运转并导致性能下降。

下面列举了十个柴油机活塞故障案例。

1. 活塞磨损：柴油机活塞在工作过程中，由于润滑不良或使用时间过长等原因，活塞与缸套之间的摩擦增大，导致活塞磨损严重，出现磨损痕迹和麻点，进而影响密封性能和运动精度。

2. 活塞烧蚀：柴油机活塞在工作过程中，由于高温和高压力的作用，活塞表面可能出现烧蚀现象，表现为活塞头部和缸套之间出现烧蚀斑点，严重时可能导致活塞卡死或无法正常运动。

3. 活塞断裂：柴油机活塞由于负荷过大或设计缺陷等原因，可能发生断裂现象，这会导致活塞无法正常工作，并且可能引起其他部件的损坏，进而导致发动机停机。

4. 活塞环磨损：柴油机活塞环在工作过程中，由于摩擦和磨损，可能出现磨损或者断裂，这会导致活塞环无法正常密封，进而影响柴油机的压缩效果和燃烧效率。

5. 活塞卡死：柴油机活塞在工作过程中，由于润滑不良或杂质进入导致活塞与缸套之间卡死，这会导致活塞无法正常工作，进而引起柴油机的停机。

6. 活塞敲击：柴油机活塞在工作过程中，由于设计缺陷或负荷过大等原因，可能导致活塞与缸套之间产生敲击声，这会导致活塞的工作不稳定，进而影响柴油机的正常运转。

7. 活塞密封不良：柴油机活塞在工作过程中，由于活塞环磨损或活塞与缸套之间的间隙过大等原因，会导致活塞密封不良，这会导致燃烧室压力下降，进而影响柴油机的动力输出。

8. 活塞积碳：柴油机活塞在工作过程中，由于燃烧不完全或机油进入燃烧室等原因，活塞表面可能会积碳，这会导致活塞重量增加和热传导不良，进而影响柴油机的燃烧效率和动力输出。

9. 活塞冷却不良：柴油机活塞在工作过程中，由于冷却系统故障或冷却液不足等原因，活塞的冷却效果不良，这会导致活塞温度过高，进而影响活塞的工作性能和寿命。

10. 活塞膨胀不均匀：柴油机活塞在工作过程中，由于温度变化或材料问题等原因，活塞可能会出现膨胀不均匀的情况，导致活塞与缸套之间的间隙变大或变小，进而影响活塞的工作稳定性和密封性能。

柴油机活塞环折断原因分析与预防措施1.1 材料质量不合格活塞环的材料质量是影响其折断的重要因素之一。

如果活塞环的材料存在缺陷或者质量不合格，容易导致活塞环在高温高压下发生变形或断裂，从而导致折断。

1.2 安装不当柴油机活塞环的安装要求非常严格，如果在安装过程中存在问题，比如弯曲、过度挤压等操作不当，会导致活塞环的应力过大，容易出现折断现象。

1.3 润滑不良活塞环需要在工作过程中得到良好的润滑保护，如果润滑油不足或者润滑油质量不合格，会导致活塞环与活塞摩擦增大，加剧了活塞环的磨损和疲劳，进而导致折断。

1.5 过度磨损如果柴油机工作时间过长，活塞环长时间处于高温高压和磨损环境中，会导致活塞环的疲劳裂纹逐渐扩展，最终产生折断。

二、柴油机活塞环折断预防措施2.1 选择优质材料在选用活塞环时，应该选择质量良好的材料，确保活塞环能够在高温高压下具有良好的抗磨损和抗疲劳性能。

2.2 严格控制安装质量在安装活塞环时，应该严格按照操作规程进行，杜绝安装不当的现象，确保活塞环的安装质量。

2.3 加强润滑管理柴油机的润滑系统应该进行定期维护和保养，确保润滑油质量良好，润滑油供应充足，加强对润滑管理的重视。

2.4 提高密封性柴油机的密封性对于活塞环的保护非常重要，要加强对柴油机密封性的检查和维护，杜绝润滑油渗漏的现象。

2.5 合理安排工作时间要根据柴油机的工作条件和要求，合理安排工作时间，避免过度磨损活塞环。

2.6 控制温度柴油机在工作时要注意控制温度，防止温度过高导致活塞环材料的塑性变形和蠕变现象。

柴油机活塞环折断是在柴油机运行中存在的一个常见故障，其影响了柴油机的正常运行和使用寿命。

而活塞环的折断又有多种原因，包括材料质量不合格、安装不当、润滑不良、渗油、过度磨损和温度过高等因素。

为了预防柴油机活塞环的折断，可以采取一系列的预防措施，包括选择优质材料、严格控制安装质量、加强润滑管理、提高密封性、合理安排工作时间和控制温度等方面的措施。

柴油机活塞环折断原因分析与预防措施柴油机活塞环折断是常见的故障之一，它会导致发动机出现严重的损坏，提高机器维修成本。

本文将分析柴油机活塞环折断的原因，并提出预防措施。

一、原因分析1. 使用寿命达到，老化失效：柴油机使用一定时间后，活塞环受到高温和高压的作用，经历了多次热胀冷缩过程，活塞环导热性变差，硬度下降，因此容易折断。

2. 接触面磨损：如果柴油机汽缸套和活塞套间缝隙不平行，导致活塞环与缸套接触不充分，容易导致活塞环表面磨损，最终导致活塞环折断。

3. 使用时间过短：如果一些柴油机一直处于冷启动状态，活塞环会一直处于收缩状态，没有经历膨胀过程，导致活塞环不够灵活，失去了消除气缸内部应力的能力，容易发生折断。

4. 润滑系统故障：如果柴油机润滑系统出现故障，活塞环会受到过度磨损和热量，加速老化，容易折断。

二、预防措施1. 正确使用：正确使用柴油机，严格执行生产制造厂家发放的使用和维护手册，按规定更换柴油机活塞环。

2. 及时更换活塞环：根据柴油机的使用寿命和更换时间表，及时更换活塞环，以减少折断几率。

3. 消除气缸内部应力：尽量让柴油机在运转一段时间后达到正常工作温度，消除气缸内部应力，避免活塞环失去弹性和锈蚀。

4. 检查和保养：经常检查柴油机润滑系统，确保系统正常工作，防止活塞环过度磨损和老化。

5. 增加润滑及冷却：根据机器使用环境和工作条件，采用更好的润滑油和冷却系统，提高柴油机的工作效率和减少活塞环折断几率。

综上所述，柴油机活塞环折断发生是由多种因素造成的，我们可以采取一些措施预防折断现象的发生。

只要我们认真维护柴油机，正确使用和保养，提高柴油机的使用效率，可以减少柴油机活塞环折断的发生率。

论船舶柴油机活塞环断裂的原因及应对方法摘要：活塞环是柴油机燃烧室最为重要的组件之一，具有维持活塞和气缸套间的有效密封与将活塞热量传递给气缸壁的散热功能。

本文就船舶柴油机活塞环断裂的原因及应对方法进行深入地研究。

关键词：活塞环；断裂；原因；应对方法1 引言当前在船舶柴油机中运用的活塞环多种多样，其本质区别便是活塞环的原料、外表涂层、搭口方式以及断面形状的差异。

所有活塞环均具备自身独有的优势与缺陷，各种柴油机需按照本身的特征选取相应的活塞环组合，实现良好的刮油与密封效果。

2 活塞环简介活塞环是一种运用于嵌入到活塞槽沟内侧的金属环，活塞环主要有机油环与压缩环两种形式。

压缩环能够运用于密封燃烧室当中的可燃混合气体；机油环则能够运用于刮除汽缸中多余的机油。

活塞环是一类具备较大向外扩张形变的金属弹性环，其被安装至剖面及其对应的环形槽中。

旋转与往复运动的活塞环，依托液体又或是气体间的压力差，在环外圆面与气缸及环与环槽的侧面间产生密封。

3 船舶柴油机活塞环断裂的原因分析3.1 活塞的原因因为环槽加工质量较差又或是长期工作或者磨合不佳导致环槽的上下外表面的不平整；又或长期性的高温作用造成环槽出现高温蠕变；或活塞头部因为热膨胀形变而产生鼓形或者扇形；环槽被磨损为喇叭状，导致环槽面的支承较差，在燃气压力重复作用状况下环遭受重复的弯曲与扭转作用而产生疲劳断裂。

3.2 汽缸套的原因由于缸套运用时间较久，润滑不良以及磨合不良等缘由导致气缸出现较为严重的磨损。

在上下死点部位形成阶梯形状的磨损造成凸肩，在连杆大端形成非常大的磨损又或是连杆大小端轴承维修以后导致最初死点部位出现变化的时候，在惯性力影响下导致撞击断环。

除此之外，由于缸套磨损使得轴向产生锥度又或是呈鼓形，在圆周方向呈现为椭圆形又或者是不规则的棱圆形，活塞环在上下运动的过程中形成局部应力，使得受力不均匀造成疲劳断裂或者是冲击断裂。

3.3 活塞环的原因第一，环的开口缝隙较小，在受热膨胀以后没有任何膨胀余地，导致内部热应力不断加大，导致环在开口周围又或开口对面发生断环。

柴油机运行中常见故障及应及处理柴油机作为一种常见的内燃机，广泛应用于各种交通工具和工业设备中。

然而，在长期运行中，柴油机也会遇到一些常见故障。

本文将详细介绍柴油机运行中常见的故障，并提供相应的处理方法。

一、燃烧系统故障1. 燃油不足：柴油机燃油不足会导致燃烧不充分，功率下降，甚至无法启动。

处理方法是检查燃油供给系统，确保燃油泵工作正常，燃油滤清器无阻塞。

2. 燃油喷射器阻塞：燃油喷射器阻塞会导致喷油不均匀，燃烧不彻底，产生黑烟和动力不足。

处理方法是清洗或者更换阻塞的喷油嘴。

3. 燃油泵故障：燃油泵故障会导致燃油供应不稳定，柴油机无法正常工作。

处理方法是修理或者更换燃油泵。

二、冷却系统故障1. 散热器阻塞：散热器阻塞会导致冷却效果不佳，引起柴油机过热。

处理方法是清洗散热器，确保良好的冷却效果。

2. 水泵故障：水泵故障会导致冷却液无法循环，引起柴油机过热。

处理方法是修理或者更换水泵。

三、润滑系统故障1. 润滑油不足：润滑油不足会导致柴油机各部件磨损加剧，甚至浮现卡死现象。

处理方法是定期检查润滑油量，及时添加或者更换润滑油。

2. 润滑油泄漏：润滑油泄漏会导致润滑不良，引起柴油机各部件过热和磨损。

处理方法是检查密封件，修理或者更换泄漏部件。

四、点火系统故障1. 点火塞损坏：点火塞损坏会导致点火不良，柴油机无法正常启动。

处理方法是检查点火塞，清洗或者更换损坏的点火塞。

2. 点火线圈故障：点火线圈故障会导致点火能量不足，柴油机动力下降。

处理方法是检查点火线圈，修理或者更换故障的线圈。

五、机械系统故障1. 活塞环磨损：活塞环磨损会导致燃气泄漏，功率下降，燃油消耗增加。

处理方法是更换磨损的活塞环。

2. 气缸磨损：气缸磨损会导致压缩比降低，柴油机动力下降。

处理方法是研磨或者更换磨损的气缸。

六、电气系统故障1. 蓄电池电量不足：蓄电池电量不足会导致柴油机无法启动。

处理方法是充电或者更换电量不足的蓄电池。

2. 发机电故障：发机电故障会导致电力供应不稳定，柴油机电器无法正常工作。
