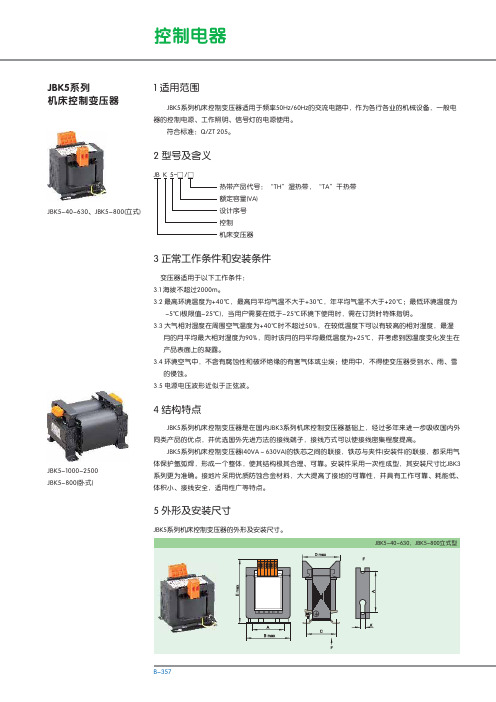

JBK5系列机床控制变压器

JBK系列机床控制变压器符合标准：J B/T5555产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、用途与使用范围JBK系列控制变压器(以下简称变压器)，采用国际先进的设计及工艺进行制造，具有性能优良，工作可靠，适用性广等特点，通常用于各类机床，机械设备等一般电器的控制电源；局部照明灯及指示灯的电源。

本系列变压器适用于交流50/60Hz，电压660V及以下电路中，在额定负载下可连续长期工作。

产品符合：JB/T 5555 标准。

2、正常工作和安装条件2.1 海拔不超过2000m。

2.2 环境空气温度：(-5~+40)℃2.3 空气相对湿度：最湿月的月平均最大湿度为90%，同时该月的月平均最低温度为+25°C。

2.4 无剧烈震动和冲击振动的地方。

2.5 在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

2.6 不受雨雪侵袭的场所。

2.7 电源电压波形近似于正弦波。

-1--2-J B K -额定容量 VA设计序号(3、4、5)控制变压器机床用3、型号及基本参数3.1 产品型号及含义3.2 变压器结构型式3.2.1 变压器按容量、电压的不同分成各种不同的规格，但均为单相多绕组,初、次级互耦分别绕制的变压器。

3.2.2 变压器的线圈，一般为多层多绕组式，次级绕组有三种：一种是照明绕组，供给局部照明灯所需电压；一种是控制绕组，通常用来供给机床控制电路所需电压；一种是指示灯绕组，供给指示灯电源。

如果同一变压器兼有“控制”、“照明”、 “指示”三个绕组时则这三个绕组是分开绕制的。

形式见图1。

3.2.3 变压器的线圈也有多绕组多抽头的形式，就是利用抽头的方式在次级上抽得相应的所需电压；此种方法只有特殊订货时使用，此种变压器应参考附件说明进行使用，以免发生超容量烧坏变压器的事故。

形式见图3。

3.2.4 当变压器的次级只有一个绕组时，它可负担全部额定容量。

若次级兼有多个绕组时，则各绕组应按分配的容量，负载相应的负荷。

JBK5系列机床控制变压器是在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国内外同类产品的优点，并优选国外先进方法的接线端子，接线方式可以使接线密集程度提高。

JBK5系列机床控制变压器(40V A～630V A)的铁芯之间的联接，铁芯与夹件(安装件)的联接，都采用气体保护氩弧焊，形成一个整体，使其结构极其合理、可靠。

安装件采用一次性成型，其安装尺寸比JBK3系列更为准确。

接地片采用优质防蚀合金材料，大大提高了接地的可靠性，并具有工作可靠、耗能低、体积小、接线安全，适用性广等特点。

变压器适用于以下工作条件：3.1 海拔不超过2000m。

3.2 最高环境温度为+40℃，最高月平均气温不大于+30℃，年平均气温不大于+20℃；最低环境温度为 -5℃(极限值-25℃)，当用户需要在低于-25℃环境下使用时，需在订货时特殊指明。

3.3 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿 月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在 产品表面上的凝露。

3.4 环境空气中，不含有腐蚀性和破坏绝缘的有害气体或尘埃；使用中，不得使变压器受到水、雨、雪 的侵蚀。

3.5 电源电压波形近似于正弦波。

JBK5系列机床控制变压器JBK5系列机床控制变压器适用于频率50Hz/60Hz的交流电路中，作为各行各业的机械设备，一般电器的控制电源、工作照明、信号灯的电源使用。

符合标准：Q/ZT 205。

JB K 5-□/□ 热带产品代号：“TH”湿热带，“TA”干热带 额定容量(V A) 设计序号 控制 机床变压器JBK5-40-630、JBK5-800(立式)JBK5系列机床控制变压器的外形及安装尺寸。

1 适用范围2 型号及含义3 正常工作条件和安装条件4 结构特点5 外形及安装尺寸JBK5-1000-2500JBK5-800(卧式)4063~100160250300400500630800(立式)800(卧式)1000160025007895961101061101251161321701701852109297105105130130130150150156156168175667284849310090130126160160180210466273.58576859890104142142155175 4.84.85.85.8776777×147×147×147×14798597971221221221511522302302582856.1 产品名称：机床控制变压器。
