正泰BK控制变压器

>变压器--产品用途(BK(DK)JBK/4/5控制变压器中国著名品牌BK系列机床控制变压器，适用50-60Hz，电压至500V的电路中，通常用作机床控制电路或局部照明灯及指示灯的电源之用。

JBK3系列机床控制变压器是参考德国西门子公司样机制造的新产品，符合VDE0550、IEC204-1、IEC439、GB5226等有关国际、国家标准。

JBK系列机床控制变压器适用于交流50—60Hz，输出额定电压不超过220V，输入额定电压不超过500V，作为各行各业的机械设备，一般电器的控制电源和工作照明、信号灯的电源之用。

>变压器--结构特征(BK(DK)JBK3/4/5控制变压器)BK变压器按结构分为壳式，按安装方式可分为立式。

>变压器--使用环境(BK(DK)JBK3/4/5控制变压器)1、周围空气温度—5℃至+40℃,最高月平均气温不超过+30℃;2、安装地点海拔不超过1000m；3、大气相对湿度在周围空气温度为+40时不超过50%，在较低温度下可以有较同的相对湿度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

>变压器--安装尺寸(BK(DK)JBK3/4/5控制变压器)鸿之电气型号外型尺寸安装孔距安装孔K*J BmaxDmaxEmax A CBK-50 8695937±0.450±3 5*12BK-10 0 11111385±0.460±2.5 6*12BK-15 0 112511385±0.466±2.5 6*12BK-25 0 16171371±0.480±3 9*11.5BK-30 0 16171371±0.480±3 9*11.5BK-40 0 1614313711±0.492±3 9*11.5BK-50 0 1614313711±0.492±3 9*11.5BK-70 0 161613711±0.4102±3 9*11.5BK-10 00 161813715±0.4100±3.5 9*11.5BK-15 00 18219515±0.4140±3.5 8*11.5BK-20 00 1922215155±0.4170±3.5 8*11.5型号及尺寸说明型号（VA）额定额定AxBxC（mm）DxE（mm）骨架(mm)KXJ(mm) 输入输出JBK3-256.3V 66x60x70 60x40 22x30 8X11 JBK3-5012V 76x64x84 64x43 25x35 8X11 JBK3-5024V 84x85x95 70x53 28x32 8X11 JBK3-10036V86x100x9570x68 28x45 8X11 JBK3-150110V96x100x10579x81 32x46 8X11 JBK3-160127V96x100x10579x81 32x50 8X11 JBK3-200120V220V96x110x10579x81 32x52 8X11 JBK3-250220V380V96x110x10579x82 32x60 8X11 JBK3-300380V或105x110x11087.5x9235x60 8X11 JBK3-300或根120x102.5x120100x8140x50 8X11 JBK3-300根据133x100x135110x7844x50 8X11 JBK3-300据客114x115x125103x7638x55 8X11 JBK3-350需户114x110.5x125103x8138x60 8X11 JBK3-400求需120x105x135110x8340x55 8X11 JBK3-450而求133x106x145120x7650x50 8X11 JBK3-500定而133x105x135110x9444x60 8X11 JBK3-500定133x115x135110x9444x65 8X11 JBK3-500150x106x145120x7650x50 8X11 JBK3-500150x111x145120x8150x55 8X11 JBK3-600150x116x145120x8650x60 8X11JBK3-630 150x106x145120x7650x50 8X11JBK3-630 150x116x145120x8650x60 8X11JBK3-700 150x121x145120x9150x65 8X11JBK3-800 150x126x145120x9650x70 8X11JBK3-1000 150x136x145120x10650x80 8X11JBK3-1200 150x141x145120x11150x85 8X11JBK3-1200 150x146x145120x11650x90 8X11JBK3-1500 150x151x145120x12150x95 8X11JBK3-1500 180x145x190150x111060x80 8X11JBK3-1500 192x140x180160x10064x70 8X11JBK3-2000 192x200x180160x13864x85 8X11JBK3-3000 192x215x205160x16064x1058X11JBK3-4000 230x210x240190x14576x108X11JBK3-5000 230x230x240190x16576x118X11。

455(BK、JBK系列单相控制变压器）前言：机床控制变压器的发展历程我国的机床控制变压器的发展经历了10多年的发展历程，现在技术已经比较成熟，下面以其中的JBK5系列机床控制变压器的发展为例作一个介绍。

JBK5系列机床控制变压器是我国引进德国90年代中期最新型Satons变压器系列，在内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。

采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。

变压器800VA及以下1000VA、1600VA竖式结构的硅钢片与硅钢片联接、硅钢片与底板联接均采用气体保护氩弧焊，形成一个整体，简洁明了。

尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，目前国内市场上的机床控制变压器符合VDE0550、IEC204-1、IEC439、JB/T5555、GB5226等有关国际、国家标准。

并荣获欧共体“CE”认证，美国“UL”认证。

可与、国外产品互换使用。

JBK-250VA控制变压器上海民恩厂家直销--适用范围(上海民恩电气有限公司专业生产各类变压器、电抗器）1）周围空气湿度-5℃至+40℃，24小时的平均值不超过+35℃；2）安装地点海拔不超过2000米；3）大气相对湿度在周围空气湿度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大湿度为90%，同时该月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

一、变压器的用途和分类变压器是一种能够改变交流电压的设备。

除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。

变压器的种类很多，分类方法也很多。

（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。

包括：(SG 系列三相干式隔离变压器）按照容量分类电压（kV ）容量（kVA ）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品（1）升压变压器。

正泰变压器各系列产品参数一、NSK-SC系列太阳能光伏逆变并网变压器线圈采用箔绕工艺，变压器的铁心采用全接缝结构，铁心片材质为低损耗取向硅钢片，具有损耗低、效率高、温升低等优点；且其还是变压器与电感的合二为一的集成产品，该变压器适用于交流50Hz/60Hz 额定电压690V以下电路中，该产品技术水平以达到国内领先水平，并可根据用户的要求设计制造。

技术参数额定容量：100kVA工作频率：50Hz/60Hz额定输入电压（指线电压）：270V额定输出电压：（指线电压）：400V二、TSGZ系列三相柱式调压器TSGZ系列三相柱式调压器是一种大容量的干式调压器。

该系列柱式调压器主要由一台柱式调压机构、两台串联变压器及控制线路组成。

当输入电压为额定电压(380V)时，可实现输出电压在0V~430V范围内连续变化。

该系列柱式调压器可广泛用于工业(如化工、冶金、仪器仪表、机电制造、轻工等)、科学实验、公用设施电路中，以实现调压、控温、调速、调光、功率控制等目的，是一种理想的大功率调压电源。

技术参数：频率：50Hz相数：三相额定输入电压：380V输出电压范围：0-430三、TDR系列电源变压器TDR系列电源变压器适用于工作电压不高于500V，电源频率为50 ~60Hz的产品中，广泛应用于数控机床、办公自动化设备、影视音响设备等作为电源使用。

技术参数：频率：50-60Hz输入电压：110V，220V，380V额定输出电压12、24、36、48、110、127、220、380输出容量：型号后两位数字注：可根据用户需要同制造单位协商确定次级电压其组合方式四、NDK(BK)系列控制变压器NDK(BK)系列控制变压器适用于50Hz~60Hz的交流电路中，作为机床和机械设备中一般电器的控制电源、局部照明及指示灯电源。

技术参数如下图五、NDKG、NDKR、NDKS系列控制变压器NDKG、NDKR、NDKS系列控制变压器适用于50Hz~60Hz的交流电路中,作为机床和机械设备中一般电器的控制电源、局部照明及指示灯电源。

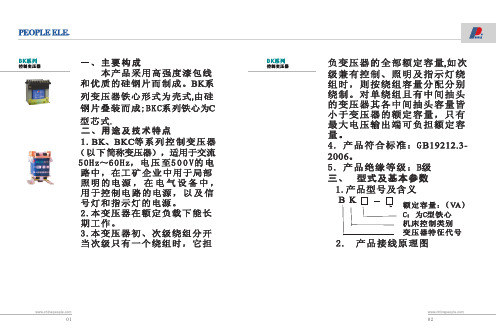

一、主要构成本产品采用高强度漆包线和优质的硅钢片而制成。

BK系列变压器铁心形式为壳式,由硅钢片叠装而成;BKC系列铁心为C 型芯式.二、用途及技术特点1.BK、BKC等系列控制变压器（以下简称变压器），适用于交流50Hz～60Hz，电压至500V的电 路中，在工矿企业中用于局部 照明的电源，在电气设备中， 用于控制电路的电源，以及信 号灯和指示灯的电源。

2.本变压器在额定负载下能长 期工作。

3.本变压器初、次级绕组分开 当次级只有一个绕组时，它担负变压器的全部额定容量,如次级兼有控制、照明及指示灯绕组时，则按绕组容量分配分别绕制。

对单绕组且有中间抽头的变压器其各中间抽头容量皆小于变压器的额定容量，只有最大电压输出端可负担额定容量。

4. 产品符合标准：G B19212.3-2006。

5. 产品绝缘等级：B级三、 型式及基本参数1.产品型号及含义()V额定容量：AC：为C型铁心机床控制类别变压器特征代号2. 产品接线原理图BK介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括导电尘埃)。

五、注意事项1.使用前应先检查电压是否相符，输入，输出端不可接反。

2.所带负载应负于本产品名牌所注的额定容量。

不可超载使用。

3.应检查接线柱是否有松动。

4.产品次级接线严禁接地。

4.不受雨雪侵袭的场所；5.无剧烈摇动和冲击振动的地方；6.无爆炸危险的介质环境中，且+25℃，并考虑到因温度变化发生产品表面上的凝露；四、环境条件本变压器应在下列环境条件下使用1.海拔高度不超过2500米；2.周围介质温度不超过+40℃不低于-25℃，在不同海拔高度，其最高环境介质温度应低于下表要求。

海拔高度h 最高介质温度h≤1000m1000m＜h≤1500m 1500m＜h≤2000m 2000m＜h≤2500m+40℃+37.5℃+35℃+32.5℃3.环境空气相对湿度不大于85%，同时该月的平均最低温度为1140V 初级（输入）36V0次级（输出）。

BK系列控制变压器
■产品概述
BK系列控制变压器适用50-60Hz电压至500V的电路中。

■产品特点及使用范围
本系列变压器采用进口材料和严谨设计，具有性能优良，工作可靠，适应性广等特点。

按结构可分为壳式，安装方式均为立式。

该系列控制变压器通常用作机床控制电器或局部照明灯及指示灯的电源之用。

本变压器符合JB/T9646及相关标准。

■型号及其含义
■规格型号外形及安装尺寸
■使用环境
1、周围空气温度-10℃至+45℃，24小时的平均值不超过+35℃；
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

4、无剧烈震动和冲击振动的地方。

5、不受雨雪侵袭的地方。

注：变压器起不到稳压作用，只能起到变压作用，升压或降压，如输出电压需要比较稳定，还需另加稳压电源，只有变压器输入端输入电压稳定，输出电压才会稳定到需要输出的电压值。

上海民恩电气有限公司手机：158********QQ:969827336联系人：刘先生BK-800VA控制变压器技术参数：1）容量：800VA。

2）输入电压：380V（根据用户实际需要选择）3）输入额定电流：2.1A4）输出电压：220V（可根据客户实际需要非标定制）5）输出额定电流:3.65A6）电压比：380V/220V7）品牌：民恩8）运行环境温度：－5～+40℃9）效率：大于95%10）电源相数：单相11）噪声：＜65dB（1m处）。

12）冷却方式：AN13）绝缘等级：F级绝缘14）防护等级：IP0015）材质：铜线包BK-800VA控制变压器介绍BK-800VA控制变压器和普通变压器原理没有区别，只是用途不同。

控制变压器用途广泛，通常用作机床控制电器或局部照明灯及指示灯的电源之用。

BK-800VA控制变压器型号含义BK-800VA控制变压器原理BK-800VA控制变压器是用电磁感应原理工作的。

变压器有两组线圈。

初级线圈和次级线圈。

次级线圈在初级线圈外边。

当初级线圈通上交流电时，变压器铁芯产生交变磁场，次级线圈就产生感应电动势。

Satons变压器的线圈的匝数比等于电压比。

BK-800VA控制变压器适用范围民恩公司BK系列机床控制变压器是参考进口产品样机制造的新产品，符合VDE0550、IEC204-1、IEC439、GB5226-85等有关国际、国家标准。

BK系列机床控制变压器适用于在交流50Hz-60Hz，输入额定电压不大于500V，额定输出电压不大于220V作为各行业的机械设备，一般电器的控制电源和工作照明、信号灯的电源之用。

BK-800VA控制变压器结构特征：BK变压器按结构分为壳式，按安装方式可分为立式。

BK-800VA变压器使用环境1、周围空气温度—5℃至+40℃,最高月平均气温不超过+30℃;2、安装地点海拔不超过1000m；3、大气相对湿度在周围空气温度为+40时不超过50%，在较低温度下可以有较同的相对湿度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。
