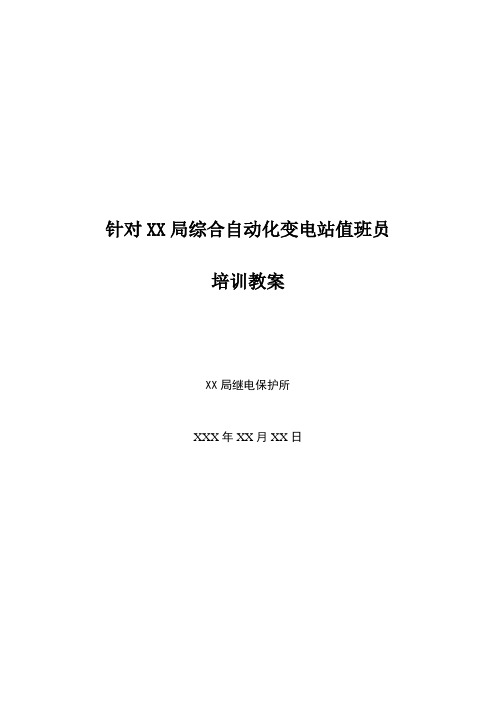

针对XX局综合自动化变电站值班员培训教案XX局继电保护所XXX年XX月XX日1 定义1.1 全线速动保护全线速动保护是指高频保护、光纤纵差保护和光纤允许式保护。
1.2 故障鉴别重合闸故障鉴别重合闸是指单相故障跳三相允许重合，多相故障跳三相不允许重合。
1.3保护装置全部停用保护装置全部停用是指断开所有保护的跳、合闸压板、启动失灵压板和启动其它保护与安全自动装置的压板,不允许用停直流的方式来代替。
1.4 保护装置部分保护停用保护装置部分保护停用是指断开本保护的投入压板和出口压板。
1.5 定值书核对a)由现场运行人员打印装置定值清单，与定值书核对，由继电人员确认正确；保存定值书原件和打印定值清单，双方在现场继电保护记录簿、定值书原件、打印定值清单签字；b) 新投运的保护装置或修改定值后的保护装置在投运前，现场运行人员必须与地调或省调当值调度员核对定值书，核对无误并签名后，方可根据要求投入保护。
核对内容如下：1) 线路保护：定值书新编号、作废定值书编号、设备名称、保护型号、中心频率、通道相别、电流互感器变比、电压互感器变比、定值书计算人和运行注意事项；2) 变压器、母线及其它保护：定值书新编号、作废定值书编号、设备名称、保护型号、电流互感器变比、电压互感器变比、定值书计算人和运行注意事项；3) 临时保护：临时定值书应按定值书内容逐项核对。
2 黑河电网线路保护2.1 线路保护一般运行规定2.1.1 黑河电网运行的线路保护有11型、LFP-900型、RCS-900型、CSL-100型、CSC-100型、PSL-600型、ISA300F型、RCS9000型系列微机保护，有LFP-931型、RCS-931型、RCS-901BF型、CSL-103型、RCS-943型、CSC-163型光纤电流差动保护。
2.1.2 正常运行时，配置双套纵联保护的线路不准无纵联保护或后备保护运行。
2.1.3 可整屏切换的线路微机保护在进行切换操作时，线路开关和旁路开关均不得失去保护，否则不能直接进行切换操作。

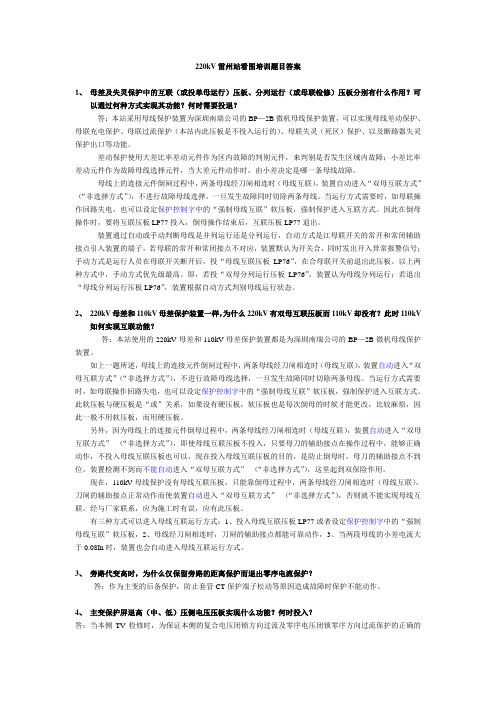

220kV雷州站看图培训题目答案1、母差及失灵保护中的互联（或投单母运行）压板、分列运行（或母联检修）压板分别有什么作用？可以通过何种方式实现其功能？何时需要投退？答：本站采用母线保护装置为深圳南瑞公司的BP—2B微机母线保护装置，可以实现母线差动保护、母联充电保护、母联过流保护（本站内此压板是不投入运行的）、母联失灵（死区）保护、以及断路器失灵保护出口等功能。
差动保护使用大差比率差动元件作为区内故障的判别元件，来判别是否发生区域内故障；小差比率差动元件作为故障母线选择元件，当大差元件动作时，由小差决定是哪一条母线故障。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互联），装置自动进入“双母互联方式”（“非选择方式”），不进行故障母线选择，一旦发生故障同时切除两条母线。
当运行方式需要时，如母联操作回路失电，也可以设定保护控制字中的“强制母线互联”软压板，强制保护进入互联方式。
因此在倒母操作时，要将互联压板LP77投入，倒母操作结束后，互联压板LP77退出。
装置通过自动或手动判断母线是并列运行还是分列运行，自动方式是江母联开关的常开和常闭辅助接点引入装置的端子，若母联的常开和常闭接点不对应，装置默认为开关合，同时发出开入异常报警信号；手动方式是运行人员在母联开关断开后，投“母线互联压板LP76”，在合母联开关前退出此压板。
以上两种方式中，手动方式优先级最高。
即，若投“双母分列运行压板LP76”，装置认为母线分列运行；若退出“母线分列运行压板LP76”，装置根据自动方式判别母线运行状态。
2、220kV母差和110kV母差保护装置一样，为什么220kV有双母互联压板而110kV却没有？此时110kV如何实现互联功能？答：本站使用的220kV母差和110kV母差保护装置都是为深圳南瑞公司的BP—2B微机母线保护装置。
如上一题所述，母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互联），装置自动进入“双母互联方式”（“非选择方式”），不进行故障母线选择，一旦发生故障同时切除两条母线。
500kV、220kV系统1．主变、启备变、SF6开关主要参数：20℃时SF6气体控制压力及其它参数附表（SF6气体压力为绝对压力）液压驱动规范附表：2．500kV、220kV就地操作柜的实际位置；另附图。
3．500kV、220kV系统的实际布置；550KV：600MW汽轮发电机与主变压器接成发电机--- 变压器组单元接线方式，发电机出口不装断路器，将额定电压为20KV的发电机经三台单相双绕组、总容量为3X240MVA 的主变压器升高电压至500KV。
500KV亦称升压站采用一个半断路器接线。
美国Ebasco 设计的一个半断路器接线，不考虑线路退出时断路器成串运行，出线上不装隔离开关，也不考虑进出线交叉布置。
因平圩电厂第一期工程为两台机组和两路出线，只构成两个完整串，为保持线路及变压器停役时能成串运行，因此，在第一期工程的两串出线上均装设隔离开关，第二串的进出线也进行交叉。
220KV 配电装置采用中型布置：220KV系统采用四角型接线方式，各设备之间的连接采用硬铝管母线，避雷器装在线路侧和启动/ 备用变压器侧。
在线路侧三相装设电容式电压互感器。
启动/备用变压器同时作为厂用备用变压器。
实际位置另附图。
4．单一开关从运行转检修和检修转运行的操作票；另附图。
5．主变冷却器投停操作；A、保定主变：投入操作：a．检查主变冷却器各回路完整，符合运行条件。
b．送上操作控制电源熔丝。
c．合上各冷却器分路快速开关。
d．将工作电源开关切至“Ⅰ工作”或“Ⅱ工作”位置。
e．将指示电源开关切至“Ⅰ工作”或“Ⅱ工作”位置。
f．将全停试验开关切至“试验”位置。
g．将全停跳闸开关切至“工作”位置。
h．将任二组冷却器控制开关切至“工作”位置。
i．将第三组冷却器控制开关切至“备用”位置。
j．将第四组冷却器控制开关切至“辅助”位置。
k．检查开启的两组冷却器运转正常。
l．检查信号继电器是否掉牌，并复归。
（２）停止操作：a．将四组冷却器控制开关均切至“停止”位置。
