初三物理作图读数专题

一、 作图题
1、 光的反射
①图1中AO 是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度
②图2中0B 是一条反射光线，ON 为法线。

请在图中画出相应的入射光线。

③在图3中画出入射光线AO 经平面镜反射后的光线
④根据平面镜成像特点作图
⑤根据光的反射原理作图
2、 光的折射
根据入射光线画出相应的折射光线的大致位置：
3、 透镜
图1 图2 图3
图4 图5 图6 图7
在各方框中画出合适的透镜：
二、 读数
1、 刻度尺读数
【练习】（13西一）1. 如图1所示，物体A 的长度是________cm 。

（11年中考）2．如图2所示，物体A 的长度为_______cm 。

（13年中考）3．如图3所示，物体A 的长度为 cm 。

（05年中考）4. 如图4所示，物体A 的长度为 cm
（去年期末）5.图5所示，物体A 的长度的测量值为
cm 2、 秒表读数（可能会结合平均速度实验出）
如图6，秒表的读数为__________s
3、 温度计读数 如下图所示，三支温度计的示数分别应该是（a ）______ (b)______ (c)______.
4、量筒和托盘天平读数见密度实验
图1
图2 图3 图5 图4 图6。

值为0.5cm的刻度线。

图0-1然后平均分成12等份，标上数字，就得到量程为6cm，分度值为0.5cm的刻度尺，如图0-2所示。

图0-2例题2在图0-3中秒表的表盘上补画出指针所在的大致位置，使其读数为220s。

图0-3图0-4图0-5小刻度处，对应示数就是-3℃，如图0-6所示。

此时所在的位置图（不画砝码）。

图0-7图0-8图0-9解：由于题意中60cm为整刻度，所以找到60cm的刻度线标注如图0-10所示。

图0-10时弹簧测力计指针的位置。

图0-11图0-120-13中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置。

图0-13置，如图0-14所示.：整。

图0-15练习2在如图0-16所示的钟表面板上画出时间为10：30的钟表指针位置。

图0-16图0-17针的位置。

图0-18达到的位置A和B。

如图0-19所示，请在图中标出50℃和-25℃的位置。

图0-19要求：每一大格表示1N且标上数值；每一小格（即分度值）表示0.2N。

图0-20流表中标出电流为1A时指针所指的位置。

图0-22画出你测量这枚硬币直径的方法。

图0-23解：将三角板紧贴直尺，用两个三角卡住硬币，读出硬币的直径，如图0-24所示。

图0-24请将A、B线头接入合适的接线柱。

图0-25图0-26练习9如图0-27所示，用一块三角板和一把刻度尺在桌子上测量乒乓球直径。

图0-27两端的电压。

2图0-28调零好的电压表测量盐水电池电压的情景如图0-29所示，请在图中标出盐水电池的“-”“+”极。

图0-29变高，请分别用直线画出图0-30中另外两个瓶子中水位线的大致位置。

图0-30图0-31图0-32所示。

中画出压缩冲程时的气门开闭和活塞运动情况。

图0-35图0-36练习13如图0-37所示，请画出容器A管所能装水的最高位置时B管的水位。

图0-37请标出B处玻璃管内的水银液面位置。

图0-38度。

图0-39度值为2.00cm+1.00cm＝3.00cm，如图0-15答案所示。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

物理基础画图专题班级姓名中考物理作图知识考点：1、会画简单的光路图2、会画力的力臂3、会用力的示意图描述力4、会组装简单的滑轮组（绕线）5、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极6、会画磁体外围的磁感线或标出磁体的磁场方向一、光的反射作图1、光的反射作图的依据是：反射角等于入射角。

2、三类具体问题：1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。

2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。

3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。

二、光的折射作图1、根据光的折射规律作图1）依据：光的折射规律2）方法：(1)先找入射点。

(2)确定法线的位置。

(3)根据光的折射规律画出折射光线例1在图4中根据入射光线大致画出折射光线。

2、根据光经过透镜的会聚或发散作用作图1）依据：光线过凸透镜会聚；过凹透镜发散。

2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；③从焦点发出的光线过凸透镜后平行于主光轴射出例2在图5中画出经凸透镜和凹透镜折射后的光线。

（图见图4后）三、平面镜成像光路图的两种作法1、反射法：1）作图依据是光的反射定律。

2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延长确定对应的像点（一般只要求会画点光源的成像光路图）如图6所示。

2、平面镜成像特点作图法：1）依据：直接利用物像相对于镜面对称。

2）方法：作垂线、截距离、连虚线。

如图7所示。

五、力臂的画法：①确定支点；②确定力的作用线；③从支点做力的作用线的垂线，垂足落在力的作用线上，并用大括号括出力臂的长度，同时用字母L1（L2）标明力臂的名称。

例 6 画出图11中，各力的动力臂L1和阻力臂L2。

六、力的示意图的画法：①确定作用点；②过作用点，在力的方向上画一条长度适当的直线段，并在线段的末端添加箭头；③在箭头旁，标出力的名称和力的大小。

专题二：仪器的使用和读数命题点1：刻度尺的使用及读数【注意】1．被测物体的长度应为末端对应的刻度值减去始端对应的刻度值．2．使有刻度线的一侧紧靠被测物体，并与被测长度平行．3．视线正对刻度读出数值，读数时看清分度值，并估读到分度值的下一位．若估读值为“零”，也要补上．4．注意填空后面的单位转换：1 cm＝10 mm．【针对训练】1．如图所示，图中木块的长度为cm。

2．图甲所示木块的长度为cm；3．（2021·四川南充市·中考真题）如图所示，物体的长度为______cm；如图所示，天平中物体的质量为______g。

命题点2：停表的读数【注意】1．停表内圈的单位是“分钟”，外圈的单位是“秒”．2．读数前，先分清内圈和外圈的分度值．3．读数时，对于外圈一圈表示30 s的停表，内圈的分针小于30 s时(指针未过半刻度线)，读外圈小于30的读数；内圈的分针大于30 s时(指针过半刻度线)，读外圈大于30的读数．4．注意单位转换：1 min＝60 s．【针对训练】1．图乙机械停表的读数为______s。

命题点3：温度计的使用及读数温度计注意：1．先估计被测物体温度，再选择适当量程的温度计．2．认清温度计的分度值．3．温度计的玻璃泡要与被测物体充分接触，不能碰到容器底或容器壁．4．待示数稳定后再读数．5．读数时温度计不能离开被测物体(体温计例外)，视线要与温度计中的液面齐平．6．读数时，要看清分度值和液柱方向，弄清楚示数是在0 ℃的上方还是下方．体温计注意：1．看清分度值，体温计精确到0.1 ℃．2．体温计有细管(缩口)，可以离开被测物体读数．【针对训练】1．常用温度计是根据液体的规律制成的。

图中（选填“甲”或“乙”）是体温计，测量体温时，体温计（选填“可以”或“不可以”）离开人体读数。

2．小明同学所在的小组在做“用温度计测量水的温度”的实验时，她观察到教室墙上的温度计示数如图甲所示，则此时教室的温度是_______℃；实验中如图乙所示，测量水温的做法正确的是______．3．（2021·甘肃武威市·中考真题）如图甲所示为温度计的一部分，该温度计的示数为___________℃；如图乙所示，用刻度尺所测物体的长度为___________cm。

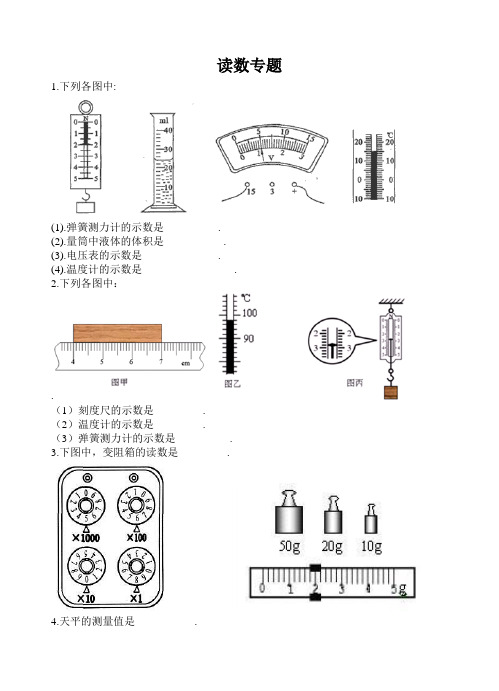

读数专题1.下列各图中:
(1).弹簧测力计的示数是__________.
(2).量筒中液体的体积是___________.
(3).电压表的示数是______________.
(4).温度计的示数是_________________.
2.下列各图中：
.
（1）刻度尺的示数是_________.
（2）温度计的示数是_________.
（3）弹簧测力计的示数是__________.
3.下图中，变阻箱的读数是_________.
4.天平的测量值是___________.
5电压表的示数是__________________________________________________.
6.刻度尺的示数是_____
. .
7.用天平、量筒测小石块的密度，上图中，小石块的质量是______，小石块的体积是________,小石块的密度是_________.
8.下图中，称重法测浮力，物体在空气中的重力G=________,物体浸没在水中的弹簧测力计示数F=_________,物体受到的浮力是_________.
9.下图中，（1）物体的长度是_______;
(2)弹簧测力计的示数是________;
(3)天平的示数是______;
(4)物体的体积是_____________.
10.下图中，弹簧测力计的示数是________。

电流表的示数是__________.
11.下图中，石块的体积是_________.
12.下图中车载路码表的读数是__________.
图4。

【一】读数一、温度计1如图1所示，温度计的读数方法正确的是________(填“A”、“B”或“C”)，示数为________℃.2．使用温度计时，首先要观察它的量程和认清它的________，小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图2所示，其中正确的是________．图X43中所示的是用温度计分别测得的冰和水的温度，那么冰的温度是________℃，水的温度是________℃.图1图2图3二、电流表3．如图4所示，电流表示数为________．4．图5是测量__________的仪表，它的量程为________，读数为________．图图4 图5三、电压表5．如图6甲所示，电压表示数为________V，如图乙所示，电压表指针的读数为________V.图6四、天平6．要测量物体的质量，实验室中常用________．生活中有时也用如图7甲所示的案秤，它们的工作原理相同．使用案秤时，应先将游码移至秤杆左端________刻度线处，此时若秤杆右端上翘，应将调零螺母向________(填“左”或“右”)调，使秤杆在水平位置平衡．某次测量，槽码和游码的位置如图乙所示，则被测物体的质量是________kg.图77．图8是三位同学使用天平时的情况，请你指出他们的错误：(1)________________________________________________________________________；(2)________________________________________________________________________；(3)________________________________________________________________________；(4)________________________________________________________________________．图X4－1－8五、刻度尺8．如图9所示，该刻度尺的最小刻度为______mm, 木块的长度是________cm.9．如图X4－1－10所示，刻度尺的分度值是________cm，图中被测物体的外直径是________mm.图9 图10 图11六、弹簧测力计10．如图11所示，弹簧测力计的示数为______N，则物体的质量为________g.七、电能表11．小明家的电能表上月底的示数为0 8 1 1 6，本月底的示数如图12所示，他家本月消耗的电能为________kW·h.若按0.5元/(kW·h)计费，本月应付电费________元．图12 图13 图14八、秒表12．如图13所示，秒表读数为________s.九、量筒13．三位同学在用量筒测液体体积时，读数情况如图X4－1－14所示，其中________同学读数正确，量筒中液体体积为________mL.十、其他14．如图15所示，欧姆表的读数为________Ω.图1515．电阻箱是一种能够表示出电阻值的变阻器，如图X4－1－16中电阻箱的读数是________Ω.图X4－1－17中的速度表读数为：____________.图16图17【二】作图题一、光的直线传播：1、在图中画出小孔成像光路图。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

常用仪器读数专题1、分别读出图1中各刻度尺的读数(1)图A中木块的长度是______㎝；(2)图B中圆的直径是______㎝；(3)图C中木块的长度是____㎝2、一架天平放在水平桌面上，天平的指针如图2所示，则应调节天平横梁右端的螺母向＿＿边移动，直至指针指到＿＿＿＿＿时，才能用天平进行测量。

测量时应将物体放在＿＿＿盘中，砝码放在＿＿盘中，当调节游码的位置使天平再次平衡时，盘中的砝码和游码如图2所示，则待测物体的质量为＿＿＿g。

3、天平是用来测量_______的仪器，图3中所示天平的读数是______g。

4、小明和sTs小组同学为了探究家乡特产——“南珠”的物理特性，他们精选了十几颗流沙镇产的珍珠进行实验，天平和量筒的示数分别如图4甲、乙所示，由图可知，珍珠的质量为______g，体积为_______cm3，珍珠密度为________kg/m3．5、如图5所示，图甲是用弹簧测力计测物体重力，则物体重力是是________N；图乙是用弹簧测力计测物体在水平桌面上作匀速直线运动时的摩擦力，则物体受到的摩擦力是______N；图丙中秒表的读数是________s。

6．如图6所示，线圈长度为___________cm，体温计的读数为__________℃，汽车速度表读数为_________Km/h。

7．在用天平测量物体质量时，将天平放在水平台面上后，如图7甲所示，此时天平________边重，应该____________；天平平衡后，测量物体质量，如图乙所示，则物体质量为___________g。

8．如图8所示，电流表示数为_________，电压表示数为_________，电能表示数为__________。

9．如图9所示，秒表读数为__________，弹簧测力计读数为___________，金属块体积为___________。

图A图B图C图2图3图4 图6图8图9图甲图乙图5图丙图71 / 32 / 310．请你读出图10中所示的各测量工具的示数，并把它们填写在下面的横线上：木块的长度是________；物体的重力为__________；温度计的示数是_______。
