本安电路设计技巧以下是 7 条关于“本安电路设计技巧”的内容：1. 嘿，你知道吗，选对元件可是本安电路设计的关键呀！就好比搭积木，得选好每一块合适的积木，不然整个城堡可就不稳啦！比如在设计中，选用低功耗的元件，像那些省电的小宝贝，就能大大提升安全性呢！你想想，要是用了个吃电厉害的家伙，得多让人头疼呀！2. 布线啊，那可是个精细活儿！就跟绣花似的，得小心翼翼。
你可别小看这布线，它就像血管一样重要呢。
如果乱七八糟地布线，那不就跟血管堵塞了一样危险嘛！所以啊，得好好规划，让电流能顺畅地跑起来呀，这一点可千万不能马虎哟！3. 接地！接地！这可不是随便说说的。
它就如同给电路穿上了一双安稳的鞋子。
你想想，要是电路没了这双“鞋”，还不得摇摇晃晃呀！比如说，良好的接地能有效消除静电干扰，这多重要呀，咱可不能掉以轻心，对吧？4. 隔离也是超级重要的哦！它就像给电路建了一道防火墙。
比如把危险的部分和安全的部分隔离开来，危险就没法轻易地跑到另一边去捣乱啦！这样就能保证整个电路系统的安全啦，是不是很神奇呀？5. 本安电路的防护措施，那简直就是电路的保镖呀！就像你出门得带把伞以防下雨一样，有了这些防护，心里才踏实呀。
像加个过流保护装置之类的，一旦电流乱来，它就立马出手，太靠谱啦，你说到底是不是这么回事儿呀？6. 调试环节可不能小瞧呀！这就像是给电路做体检。
不仔细检查检查，怎么能知道有没有毛病呢？你瞧瞧，要是没好好调试，等到出问题了，那可就麻烦大啦！所以呀，得认真对待调试，把那些潜在的问题都揪出来，可别偷懒哦！7. 伙伴们，别忘了要整体考虑呀！本安电路设计可不是孤立的，它就像一个团队，每个部分都得相互配合好。
不能这里强那里弱的，要全面兼顾。
就好像一个球队，每个队员都得发挥好才行呢！所以呀，一定要有整体思维，这样才能设计出优秀的本安电路呀！我觉得呀，本安电路设计就得用心对待每一个细节，这样才能真正实现安全可靠的电路呀！。
本安电路设计原理本安电路设计是一种针对危险环境中使用的电子设备进行的安全性设计。
本安电路设计的主要目标是确保在潜在的爆炸性环境中，电子设备不会成为点燃源，从而保障人身安全和设备自身的完好。
以下是本安电路设计的几个主要方面：1.电路分析在进行本安电路设计时，首先需要对电路进行详细的分析。
这包括确定电路的拓扑结构、元件参数、功耗等。
在选择电路元件时，应优先考虑具有本安认证的元件，以确保电路的安全性。
2.元件选择与布置在进行元件选择和布置时，需要考虑潜在的爆炸性环境中的温度、湿度、压力等参数，以及元件之间的相互影响。
应选择符合本安认证的元件，并按照相关标准进行布局，以降低电路的风险。
3.隔离与耦合技术隔离和耦合技术是本安电路设计的关键。
隔离是为了将电路中的不同部分进行物理上的隔离，以防止电位传递和潜在的点火源的产生。
耦合则是在保证电路正常工作的前提下，尽可能减少电路之间的相互影响。
4.防爆与防护措施防爆和防护措施是本安电路设计的重点之一。
防爆措施包括选择适合的元件、降低工作温度、避免过载等。
防护措施则包括对电路进行屏蔽、加装保护罩等，以减少外部环境对电路的影响。
5.接地与屏蔽技术接地和屏蔽技术是本安电路设计中非常重要的环节。
接地是为了将电路中的不同部分连接在一起，以形成一个统一的电位参考点。
屏蔽则是为了减少电磁干扰对电路的影响，保证电路的稳定性。
6.电路测试与验证在进行本安电路设计时，需要对电路进行严格的测试和验证。
这包括功能测试、性能测试、环境适应性测试等。
在测试过程中，应严格按照相关标准进行，确保电路的安全性和稳定性。
7.设计文档与标注为了方便后续的维护和使用，需要对本安电路设计进行详细的文档编写和标注。
这包括电路原理图、PCB布局图、元件清单等。
在设计文档中，应详细说明电路的设计思路、元件选择、测试结果等。
8.可靠性评估与优化在完成本安电路设计后，需要对电路进行可靠性评估和优化。
这包括对电路进行寿命预测、环境适应性评估、可靠性试验等。

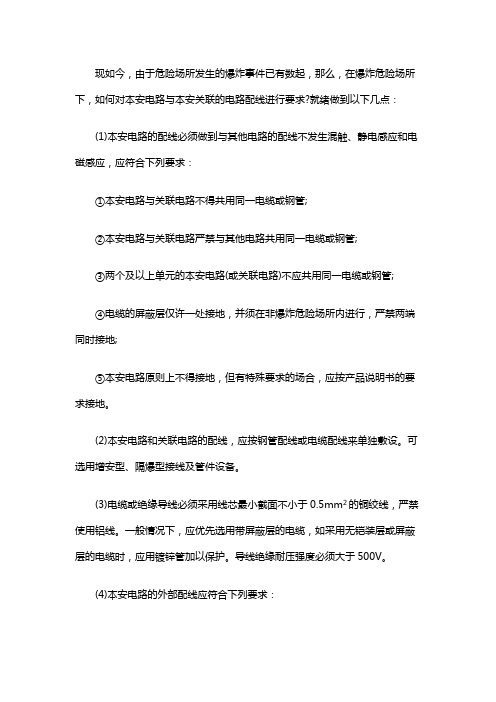

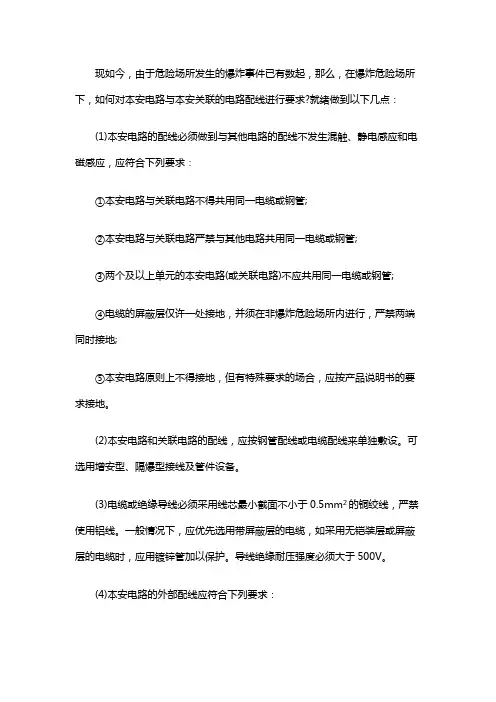

现如今，由于危险场所发生的爆炸事件已有数起，那么，在爆炸危险场所下，如何对本安电路与本安关联的电路配线进行要求?就绪做到以下几点：(1)本安电路的配线必须做到与其他电路的配线不发生混触、静电感应和电磁感应，应符合下列要求：①本安电路与关联电路不得共用同一电缆或钢管;②本安电路与关联电路严禁与其他电路共用同一电缆或钢管;③两个及以上单元的本安电路(或关联电路)不应共用同一电缆或钢管;④电缆的屏蔽层仅许一处接地，并须在非爆炸危险场所内进行，严禁两端同时接地;⑤本安电路原则上不得接地，但有特殊要求的场合，应按产品说明书的要求接地。
(2)本安电路和关联电路的配线，应按钢管配线或电缆配线来单独敷设。
可选用增安型、隔爆型接线及管件设备。
(3)电缆或绝缘导线必须采用线芯最小截面不小于0.5mm2的铜绞线，严禁使用铝线。
一般情况下，应优先选用带屏蔽层的电缆，如采用无铠装层或屏蔽层的电缆时，应用镀锌管加以保护。
导线绝缘耐压强度必须大于500V。
(4)本安电路的外部配线应符合下列要求：①本安电路的外部配线直接和本安设备或本安关联设备连接时，应有专用的端子板，连接应牢固可靠，并应有防松和自锁装置，接线端子外露导电部分应穿绝缘护套。
如环境条件较差时，应同时采取密封、防水、防尘措施;②本安电路的外部配线，原则上不得在爆炸危险场所相互连接或分路;③在特殊情况下，本安电路的外部配线必须在1级或2级场所进行连接或分路时，应按规定选用相应的防爆接线盒。
(5)本安关联设备应安装在非爆炸危险场所，本安关联设备出来的本安电路在非爆炸危险场所的配线，必须按在爆炸危险场所的配线要求进行，且有防雷措施。
在特殊情况下，本安关联设备安装在爆炸危险场所时，其本安关联设备本身及非本安电路一端的进出线口和配线必须按防爆要求进行。
(6)本安电路及本安关联电路配线中的电缆、钢管、端子板应有天蓝色标志(或天蓝色带标志)，两个本安电路在一起时还应标明回路号，以便识别。
本安电路电源滤波电容1.引言1.1 概述本安电路是一种常用于工业领域的电气传输系统，其设计旨在确保电路的安全性和可靠性。
本安电路通过限制电流和电压的值，以避免火花、电弧和高温等危险情况的发生。
而电源滤波电容则是本安电路中的重要组成部分。
电源滤波电容主要用于去除电源信号中的杂散噪声，并提供稳定的电压和电流输出。
在本安电路中，电源滤波电容通过吸收和储存电源中的电荷，然后在负载之间平稳地释放出来，以实现对电源信号的平滑补偿。
通过使用电源滤波电容，可以有效地减少电源线上的电压涟漪和电流噪声，使电路工作更加稳定可靠。
同时，滤波电容还能够提供瞬态响应能力，即在电路需求突然发生变化时，能够快速地响应并提供所需的电流。
总之，本安电路电源滤波电容在保证电路安全性的同时，也能提供稳定的电源信号。
它在工业领域中的应用非常广泛，并且具有重要的意义。
在未来的发展中，我们可以进一步研究和改进电源滤波电容的技术，以提高其稳定性和效率，满足更高的工业需求。
1.2 文章结构文章结构：本文主要分为引言、正文和结论三个部分。
引言部分主要对本安电路电源滤波电容的概述进行介绍，包括其基本原理和作用。
在概述中将会解释本安电路电源滤波电容在电路中的重要性，以及未来发展方向的展望。
正文部分将详细讨论本安电路的原理和电源滤波电容的作用。
首先，会对本安电路的原理进行解析，包括安全性和可靠性等方面的说明。
然后，会详细探讨电源滤波电容在本安电路中的作用，包括对电源噪声和杂散信号的滤波作用，以及对电路稳定性和性能的提升等方面的影响。
结论部分将对本安电路电源滤波电容的重要性进行总结，强调其在电路设计和应用中的不可或缺性。
同时，会展望本安电路电源滤波电容的未来发展方向，包括技术改进和应用拓展等方面的展望。
通过以上结构的安排，本文将全面系统地介绍本安电路电源滤波电容的相关知识，帮助读者深入理解其原理和作用，同时也为相关领域的研究和应用提供一定的参考和思路。
1.3 目的目的是为了探讨本安电路电源滤波电容的重要性和其在电路中的作用。
本安电路设计方法我国防爆电气产品以本质安全型产品最多，本安型电气设备是一种内装本质安全电路的设备，它包括设备和电路，还可以包括关联设备以及连接电缆，是石油、化工、煤炭等存在可燃性气体场合中广泛应用的设备。
本安型电气设备由于具有体积小、重量轻、安全可靠等优点，因而倍受用户欢迎。
本安电路设计基本原则本安型电气设备是指该设备的全部电路，在规定的试验条件下产生的电火花或热效应均不得点燃规定的爆炸性气体混合物的电气设备。
在该定义中：①规定的试验条件指用代表性气体、加安全系数采用标准试验装置并考虑正常工作和规定的故障条件等；②电火花指电容性电路的放电、电感性电路的开路放电、电阻性电路的导通和断开放电及炽热导线的熔断；③热效应指导线束的发热、灼热发光的灯丝和元件表面高温。
根据本安型电气设备的定义，在本安电路设计时可遵循下面几个原则：⑴本安电路与其他电路适当隔离我们知道，本安型电气设备主要靠自身的电路参数来保证它的防爆安全性能的，因此本安型电气设备和关联设备的本质安全部分原则上不需要外壳进行保护，但实际使用中为了防止可能遭受外部侵害，则需要采取外壳保护措施。
采取的外壳保护措施有机械隔离和电气隔离。
①机械隔离通常采用的是电缆（或电线）直接连接在它的接线端子上，或者用插头- 插座方式插接连接。
接线端子设计，应满足以下要求：a．接线端子应采用导电性能好、机械性能好的材料制成，如黄铜。
且端子的结构要保证导线连接可靠，不发生松动。
b．本安电路接线端子之间、本安电路接线端子与非本安电路接线端子之间的电气间隙和爬电距离应该符合表1中规定要求。
另外，在电路设计时要求外部导线连接后，导线裸露的带电部分之间的电气间隙不应该小于6mm，导线裸露的带电部分与接地金属导体之间的电气间隙不应该小于3mm。
表1 爬电距离、电气间隙和间距注：①除间隔距离以外，目前没有提出高于1575V的规定值。
②在电压低于10V时，绝缘材料的相比漏电起痕指数不需要规定。
本安电路设计方法本文将介绍一种常用的电路设计方法——本安电路设计方法。
本安电路是一种特殊的电路设计，用于在危险环境中工作的电气设备。
这些环境可能存在爆炸性气体、蒸汽或粉尘，因此需要采取特殊的安全措施来保护人员和设备的安全。
本安电路设计方法是根据国际电工委员会（IEC）发布的标准制定的，旨在确保电气设备在危险环境中的安全运行。
本安电路设计方法的核心原则是将电气设备分为两个区域：危险区和安全区。
危险区是指可能存在爆炸性气体或粉尘的区域，而安全区是指相对安全的区域。
在本安电路设计中，危险区和安全区之间通过隔离器件进行隔离。
隔离器件可以是隔离变压器、隔离隔离器、光耦等。
这些隔离器件可以有效地将危险区和安全区之间的电气信号进行隔离，从而降低因电气故障引起的爆炸风险。
本安电路设计方法还需要考虑电气设备的功率和电流。
在危险区中，通常会限制电气设备的功率和电流，以降低爆炸风险。
因此，在设计本安电路时，需要仔细计算和选择电气设备的功率和电流参数，以确保其在工作过程中不会超过规定的限制。
本安电路设计方法还需要考虑电气设备的防护等级。
防护等级是指电气设备的防护能力，以防止外部物体和水进入设备内部，引起故障或危险。
在危险区中，电气设备的防护等级通常要求更高，以应对可能存在的爆炸性气体和粉尘。
因此，在设计本安电路时，需要选择符合要求的防护等级的电气设备。
在实际应用中，本安电路设计方法还需要进行安全性能验证和测试。
安全性能验证是指通过实验和测试验证本安电路设计的可靠性和安全性。
这些测试通常包括电路的电气性能测试、抗干扰测试和环境适应性测试等。
只有通过这些测试，才能确保本安电路设计符合安全要求。
总结起来，本文介绍了一种常用的电路设计方法——本安电路设计方法。
本安电路设计方法是一种用于在危险环境中工作的电气设备的设计方法，旨在确保设备和人员的安全。
该方法将电气设备分为危险区和安全区，并通过隔离器件进行隔离。
在设计本安电路时，需要考虑功率、电流和防护等级等因素，并进行安全性能验证和测试。

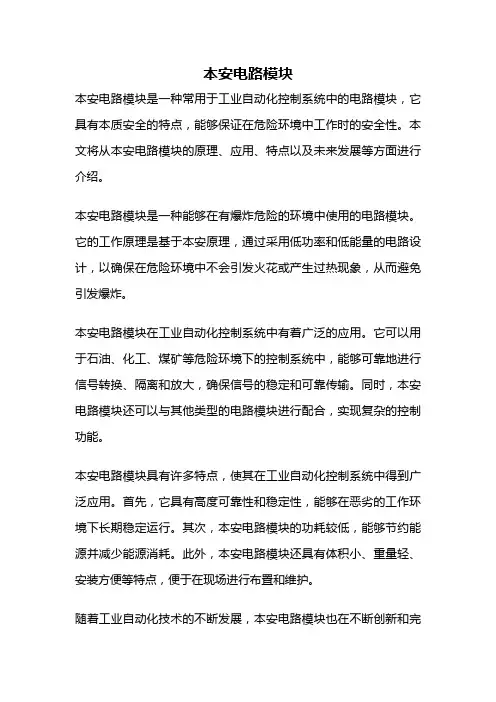

本安电路模块本安电路模块是一种常用于工业自动化控制系统中的电路模块，它具有本质安全的特点，能够保证在危险环境中工作时的安全性。
本文将从本安电路模块的原理、应用、特点以及未来发展等方面进行介绍。
本安电路模块是一种能够在有爆炸危险的环境中使用的电路模块。
它的工作原理是基于本安原理，通过采用低功率和低能量的电路设计，以确保在危险环境中不会引发火花或产生过热现象，从而避免引发爆炸。
本安电路模块在工业自动化控制系统中有着广泛的应用。
它可以用于石油、化工、煤矿等危险环境下的控制系统中，能够可靠地进行信号转换、隔离和放大，确保信号的稳定和可靠传输。
同时，本安电路模块还可以与其他类型的电路模块进行配合，实现复杂的控制功能。
本安电路模块具有许多特点，使其在工业自动化控制系统中得到广泛应用。
首先，它具有高度可靠性和稳定性，能够在恶劣的工作环境下长期稳定运行。
其次，本安电路模块的功耗较低，能够节约能源并减少能源消耗。
此外，本安电路模块还具有体积小、重量轻、安装方便等特点，便于在现场进行布置和维护。
随着工业自动化技术的不断发展，本安电路模块也在不断创新和完善中。
未来，本安电路模块有望实现更高的精度和更快的响应速度，能够适应更复杂的工业环境。
同时，随着数字化技术的应用，本安电路模块也将更加智能化，能够实现远程监控和控制，提高工业自动化系统的智能化水平。
本安电路模块是一种重要的电路模块，具有本质安全的特点，能够在危险环境中实现可靠的信号传输和控制功能。
它在工业自动化控制系统中有着广泛的应用，并具有高度可靠性、稳定性和节能性等特点。
未来，本安电路模块还有望实现更高的精度和更快的响应速度，实现智能化的远程监控和控制。
相信随着科技的不断进步，本安电路模块将在工业领域发挥更重要的作用。
