下载文档原格式
本安电路设计技巧以下是 7 条关于“本安电路设计技巧”的内容：1. 嘿，你知道吗，选对元件可是本安电路设计的关键呀！就好比搭积木，得选好每一块合适的积木，不然整个城堡可就不稳啦！比如在设计中，选用低功耗的元件，像那些省电的小宝贝，就能大大提升安全性呢！你想想，要是用了个吃电厉害的家伙，得多让人头疼呀！2. 布线啊，那可是个精细活儿！就跟绣花似的，得小心翼翼。
你可别小看这布线，它就像血管一样重要呢。
如果乱七八糟地布线，那不就跟血管堵塞了一样危险嘛！所以啊，得好好规划，让电流能顺畅地跑起来呀，这一点可千万不能马虎哟！3. 接地！接地！这可不是随便说说的。
它就如同给电路穿上了一双安稳的鞋子。
你想想，要是电路没了这双“鞋”，还不得摇摇晃晃呀！比如说，良好的接地能有效消除静电干扰，这多重要呀，咱可不能掉以轻心，对吧？4. 隔离也是超级重要的哦！它就像给电路建了一道防火墙。
比如把危险的部分和安全的部分隔离开来，危险就没法轻易地跑到另一边去捣乱啦！这样就能保证整个电路系统的安全啦，是不是很神奇呀？5. 本安电路的防护措施，那简直就是电路的保镖呀！就像你出门得带把伞以防下雨一样，有了这些防护，心里才踏实呀。
像加个过流保护装置之类的，一旦电流乱来，它就立马出手，太靠谱啦，你说到底是不是这么回事儿呀？6. 调试环节可不能小瞧呀！这就像是给电路做体检。
不仔细检查检查，怎么能知道有没有毛病呢？你瞧瞧，要是没好好调试，等到出问题了，那可就麻烦大啦！所以呀，得认真对待调试，把那些潜在的问题都揪出来，可别偷懒哦！7. 伙伴们，别忘了要整体考虑呀！本安电路设计可不是孤立的，它就像一个团队，每个部分都得相互配合好。
不能这里强那里弱的，要全面兼顾。
就好像一个球队，每个队员都得发挥好才行呢！所以呀，一定要有整体思维，这样才能设计出优秀的本安电路呀！我觉得呀，本安电路设计就得用心对待每一个细节，这样才能真正实现安全可靠的电路呀！。
本安电路设计原理本安电路设计是一种针对危险环境中使用的电子设备进行的安全性设计。
本安电路设计的主要目标是确保在潜在的爆炸性环境中，电子设备不会成为点燃源，从而保障人身安全和设备自身的完好。
以下是本安电路设计的几个主要方面：1.电路分析在进行本安电路设计时，首先需要对电路进行详细的分析。
这包括确定电路的拓扑结构、元件参数、功耗等。
在选择电路元件时，应优先考虑具有本安认证的元件，以确保电路的安全性。
2.元件选择与布置在进行元件选择和布置时，需要考虑潜在的爆炸性环境中的温度、湿度、压力等参数，以及元件之间的相互影响。
应选择符合本安认证的元件，并按照相关标准进行布局，以降低电路的风险。
3.隔离与耦合技术隔离和耦合技术是本安电路设计的关键。
隔离是为了将电路中的不同部分进行物理上的隔离，以防止电位传递和潜在的点火源的产生。
耦合则是在保证电路正常工作的前提下，尽可能减少电路之间的相互影响。
4.防爆与防护措施防爆和防护措施是本安电路设计的重点之一。
防爆措施包括选择适合的元件、降低工作温度、避免过载等。
防护措施则包括对电路进行屏蔽、加装保护罩等，以减少外部环境对电路的影响。
5.接地与屏蔽技术接地和屏蔽技术是本安电路设计中非常重要的环节。
接地是为了将电路中的不同部分连接在一起，以形成一个统一的电位参考点。
屏蔽则是为了减少电磁干扰对电路的影响，保证电路的稳定性。
6.电路测试与验证在进行本安电路设计时，需要对电路进行严格的测试和验证。
这包括功能测试、性能测试、环境适应性测试等。
在测试过程中，应严格按照相关标准进行，确保电路的安全性和稳定性。
7.设计文档与标注为了方便后续的维护和使用，需要对本安电路设计进行详细的文档编写和标注。
这包括电路原理图、PCB布局图、元件清单等。
在设计文档中，应详细说明电路的设计思路、元件选择、测试结果等。
8.可靠性评估与优化在完成本安电路设计后，需要对电路进行可靠性评估和优化。
这包括对电路进行寿命预测、环境适应性评估、可靠性试验等。
第1篇一、工程概况本项目为XX大厦安装工程，位于XX市XX区，总建筑面积为100,000平方米。
大厦共地上30层，地下3层，主要功能为办公、商业及酒店。
本次安装工程包括强电、弱电、消防、空调、给排水、通风等系统。
二、计算依据1. 国家及地方相关法律法规、标准规范；2. 设计图纸；3. 施工组织设计；4. 材料设备清单；5. 工程量计算规则。
三、计算方法1. 按照设计图纸、施工组织设计、材料设备清单，对工程量进行分类、统计；2. 根据国家及地方相关法律法规、标准规范，确定工程量计算规则；3. 对各类工程量进行计算，汇总形成安装工程量计算书。
四、计算内容1. 强电系统（1）低压配电箱：30台，每台安装工程量为5平方米；（2）电缆桥架：300米，每米安装工程量为10平方米；（3）电缆：5000米，每米安装工程量为5平方米；（4）插座：2000个，每个安装工程量为0.5平方米；（5）开关：1000个，每个安装工程量为0.3平方米。
2. 弱电系统（1）电话线：1000米，每米安装工程量为1平方米；（2）网络线：1000米，每米安装工程量为1平方米；（3）监控摄像头：100个，每个安装工程量为1平方米；（4）门禁系统：100个，每个安装工程量为1平方米；（5）背景音乐：100个，每个安装工程量为1平方米。
3. 消防系统（1）消防报警主机：1台，安装工程量为10平方米；（2）消防探测器：1000个，每个安装工程量为0.5平方米；（3）消防喷淋头：1000个，每个安装工程量为0.5平方米；（4）消防泵：1台，安装工程量为10平方米；（5）消防水池：1座，安装工程量为100平方米。
4. 空调系统（1）空调机组：30台，每台安装工程量为50平方米；（2）风管：5000米，每米安装工程量为10平方米；（3）新风机组：10台，每台安装工程量为20平方米；（4）排风机：10台，每台安装工程量为10平方米；（5）空调水管：1000米，每米安装工程量为5平方米。
教你学会仪表回路本安计算及本安回路设计在石油、石化等过程行业中，可能出现潜在的爆炸性环境，在实践中必须对系统中的现场相关设备采取相应的防爆措施。
自控仪表设备采用的防爆技术主要有：本安(Ex i)、隔爆(Ex d)、增安(Ex e)、正压(Ex p)、浇封(Ex m)等各类型。
在众多的防爆技术中，本安防爆技术作为一种以抑制点火源能量为防爆手段的安全技术，以其结构简单、体积小、质量轻，可带电维护、标定和更换零件等优点，目前在各个行业的工程项目中已得到了广泛应用。
在某化工项目中业主提出：根据以往的项目经验，如果没有对本安回路进行严格的计算，在生产过程中仍然会有30%左右的回路存在安全隐患。
即使目前国内对本安计算无特殊要求，业主仍要求在项目设计过程中对每条本安回路进行严格的本安回路计算，本安回路计算的依据是国际电工委员会IEC 60079-14:2007的相关规定。
本安回路设计基本要求：通过控制电路的电参数(如减小电感和电容等储能元件参数)，或降低电路电流和电压，使电路达到本安防爆要求；电路中元器件要有足够的功率，连接导线应具有足够截面，以使电路在各种故障条件下可能产生的高电压和大电流不会破坏元件性能，通过元件的可靠性来保证电路的可靠性。
这就要求对本安回路中相应的电气元件参数进行计算，即本安回路计算，以达到相关安全规范的要求，使安全生产更有保证。
1、本安防爆技术简介本安防爆技术的基本原理是以限制能量的原则达到防爆的目的，本安技术在回路正常或异常情况下，可靠地将电路中的能量限制在一个允许的范围内，以保证电气设备发生短路、元器件损坏等情况下，不至于引起其周围可能存在的危险气体的爆炸。
本质安全防爆系统简称本安回路系统，由三部分组成：现场本安设备、本安电缆及关联设备，如图1所示。
系统回路以安全栅为界分为本质安全电路和非本质安全电路。
从安全栅通过本安电缆连接到现场仪表所构成的电路为本安电路；从安全栅到DCS以及到供电电源的电路为非本安回路。
1 本质安全型先导电路隔爆兼本质安全型磁力起动器微机保护系统的传统先导电路，由于存在自起动和本安性能差等缺点，使得保护系统运行并不理想。

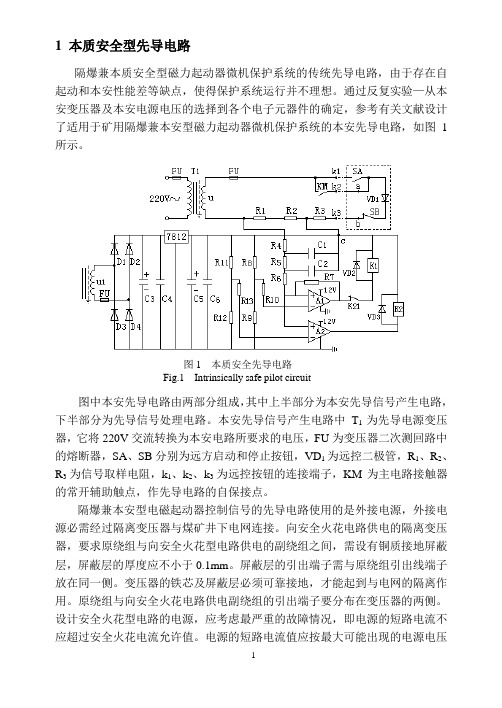

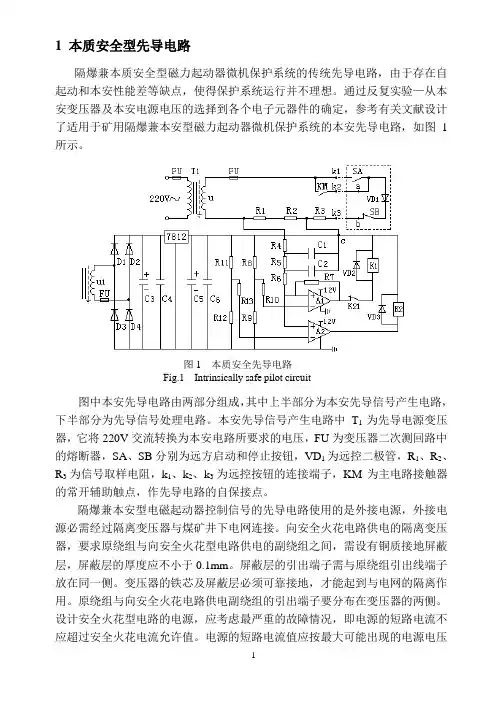

通过反复实验—从本安变压器及本安电源电压的选择到各个电子元器件的确定，参考有关文献设计了适用于矿用隔爆兼本安型磁力起动器微机保护系统的本安先导电路，如图1所示。
图1 本质安全先导电路Fig.1 Intrinsically safe pilot circuit图中本安先导电路由两部分组成，其中上半部分为本安先导信号产生电路，下半部分为先导信号处理电路。
本安先导信号产生电路中T1为先导电源变压器，它将220V交流转换为本安电路所要求的电压，FU为变压器二次测回路中的熔断器，SA、SB分别为远方启动和停止按钮，VD1为远控二极管，R1、R2、R3为信号取样电阻，k1、k2、k3为远控按钮的连接端子，KM为主电路接触器的常开辅助触点，作先导电路的自保接点。
隔爆兼本安型电磁起动器控制信号的先导电路使用的是外接电源，外接电源必需经过隔离变压器与煤矿井下电网连接。
向安全火花电路供电的隔离变压器，要求原绕组与向安全火花型电路供电的副绕组之间，需设有铜质接地屏蔽层，屏蔽层的厚度应不小于0.1mm。
屏蔽层的引出端子需与原绕组引出线端子放在同一侧。
变压器的铁芯及屏蔽层必须可靠接地，才能起到与电网的隔离作用。
原绕组与向安全火花电路供电副绕组的引出端子要分布在变压器的两侧。
设计安全火花型电路的电源，应考虑最严重的故障情况，即电源的短路电流不应超过安全火花电流允许值。
电源的短路电流值应按最大可能出现的电源电压计算，外接电源变压器电压应按高于电网额定电压值10%计算。
由上图电路可以看出，尽管电路负载是电阻性负载，但电路电源经半波整流后，电源常含有电感成份，特别是对于低压输出的变压器，还存在漏电感。
因此，在设计变压器时结构必须紧凑，原、副绕组绕在同一芯柱并密绕，选用磁阻小的铁芯材料，这样漏电感就大为减小。
模板专项安全方案计算书计算说明：1.本计算依据[施工图纸]、[建筑工程模板施工手册]、[建筑扣件式钢管脚手架安全技术规范]及[静力结构计算手册]等相关资料。
2.本计算为顶板模板计算；本区为地面层，最大支撑高度为16m ，顶板厚150mm ，主梁截面尺寸主要有2700×2400mm 、2400×2400mm 、2200×1900mm 、2400×1900mm 、2400×1600mm 、500×1900mm 、500×1600mm 等。
根据市场材料供应情况：100×100mm 木方实际的最小截面为85×85mm ，50×100mm 木方实际的最小截面为45×85mm ，本计算均取最小截面尺寸85×85mm 、45×85mm 的木方为计算参数。
3.顶板模板的设计3.1、面板设计：选用12mm 厚竹胶板。
3.2、龙骨设计:主龙骨采用100×100mm 木方，间距900mm ；次龙骨采用50×100mm 木方，间距200㎜。
3.3、支撑设计：全部采用碗扣脚手架，立杆间距900×900mm ，水平杆步距1200mm 。
4.梁模板的设计4.1、面板设计：梁底模、侧模均采用18mm 厚覆膜多层板。
4.2、龙骨设计：梁底主龙骨采用100×100mm 木方、间距600mm ，次龙骨采用100×100mm木方、间距200mm ，梁侧模次龙骨采用50×100mm 木方、间距300mm ，主龙骨采用100×100mm 木方，间距600mm 。
4.3、主梁侧模用M16穿墙螺栓固定，穿梁螺栓距梁底200mm ，间距600×600mm ，外套PVC套管。
4.4、支撑设计：梁底支撑采用碗口架，立杆上部安装U 型可调顶托，立杆间距沿梁长向600mm 。
本安电路设计方法本文将介绍一种常用的电路设计方法——本安电路设计方法。
本安电路是一种特殊的电路设计，用于在危险环境中工作的电气设备。
这些环境可能存在爆炸性气体、蒸汽或粉尘，因此需要采取特殊的安全措施来保护人员和设备的安全。
本安电路设计方法是根据国际电工委员会（IEC）发布的标准制定的，旨在确保电气设备在危险环境中的安全运行。
本安电路设计方法的核心原则是将电气设备分为两个区域：危险区和安全区。
危险区是指可能存在爆炸性气体或粉尘的区域，而安全区是指相对安全的区域。
在本安电路设计中，危险区和安全区之间通过隔离器件进行隔离。
隔离器件可以是隔离变压器、隔离隔离器、光耦等。
这些隔离器件可以有效地将危险区和安全区之间的电气信号进行隔离，从而降低因电气故障引起的爆炸风险。
本安电路设计方法还需要考虑电气设备的功率和电流。
在危险区中，通常会限制电气设备的功率和电流，以降低爆炸风险。
因此，在设计本安电路时，需要仔细计算和选择电气设备的功率和电流参数，以确保其在工作过程中不会超过规定的限制。
本安电路设计方法还需要考虑电气设备的防护等级。
防护等级是指电气设备的防护能力，以防止外部物体和水进入设备内部，引起故障或危险。
在危险区中，电气设备的防护等级通常要求更高，以应对可能存在的爆炸性气体和粉尘。
因此，在设计本安电路时，需要选择符合要求的防护等级的电气设备。
在实际应用中，本安电路设计方法还需要进行安全性能验证和测试。
安全性能验证是指通过实验和测试验证本安电路设计的可靠性和安全性。
这些测试通常包括电路的电气性能测试、抗干扰测试和环境适应性测试等。
只有通过这些测试，才能确保本安电路设计符合安全要求。
总结起来，本文介绍了一种常用的电路设计方法——本安电路设计方法。
本安电路设计方法是一种用于在危险环境中工作的电气设备的设计方法，旨在确保设备和人员的安全。
该方法将电气设备分为危险区和安全区，并通过隔离器件进行隔离。
在设计本安电路时，需要考虑功率、电流和防护等级等因素，并进行安全性能验证和测试。
一、编制依据1. 《建筑工程安全生产管理条例》2. 《建筑施工安全检查标准》3. 《施工现场临时用电安全技术规范》4. 《施工现场安全防护设施技术规范》5. 《施工组织设计》6. 《勘察设计图纸》二、工程概况1. 工程名称：某住宅小区工程2. 工程地点：某市某区3. 工程规模：总建筑面积约10万平方米，包括住宅、商业、地下车库等4. 施工周期：预计36个月三、施工计划1. 施工进度计划：按照施工组织设计的要求，分阶段进行施工，确保工程按期完成。
2. 材料与设备计划：根据施工进度计划，提前采购各类建筑材料和施工设备，确保施工顺利进行。
四、施工工艺1. 基础工程：采用人工挖孔桩基础，桩径为600mm，桩长为15m，桩间距为 1.5m。
2. 主体结构：采用框架剪力墙结构，楼板采用现浇混凝土，墙体采用砌体结构。
3. 装修工程：采用瓷砖、涂料、地板等材料进行室内外装修。
五、施工安全保证措施1. 组织保障：（1）成立安全领导小组，负责全面协调、管理施工现场的安全工作。
（2）配备专职安全生产管理人员，负责日常安全检查、隐患排查和整改。
（3）对施工人员进行安全教育培训，提高安全意识。
2. 技术措施：（1）严格按照施工图纸和规范要求进行施工，确保工程质量。
（2）加强施工现场的消防、防雷、防触电等安全措施。
（3）设置安全警示标志，提醒施工人员注意安全。
3. 应急预案：（1）制定应急预案，明确应急组织、应急措施和应急程序。
（2）定期组织应急演练，提高应急处置能力。
4. 监测监控：（1）对施工现场进行定期安全检查，及时发现和消除安全隐患。
（2）对施工现场进行视频监控，确保施工安全。
六、劳动力组织1. 专职安全生产管理人员：1名2. 特种作业人员：10名3. 施工人员：200名七、计算书及相关图纸、图示1. 基础工程计算书：桩基承载力计算、桩基配筋计算等。
2. 主体结构计算书：框架剪力墙结构设计计算、楼板配筋计算等。
3. 装修工程计算书：瓷砖、涂料、地板等材料用量计算等。
第1篇一、工程概况1. 工程名称：XX大厦安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积为10万平方米，地上20层，地下2层4. 工程类型：民用建筑安装工程5. 工程建设周期：自2023年1月1日起至2023年12月31日止二、工程内容1. 电气工程2. 水利工程3. 空调通风工程4. 电梯工程5. 消防工程6. 通讯工程三、安装工程计算1. 电气工程（1）照明系统- 照明灯具数量：根据设计要求，共需安装照明灯具2000套- 照明灯具功率：每套灯具功率为20W- 照明灯具总功率：2000套× 20W = 40000W- 照明灯具总耗电量：40000W × 12h/天× 365天/年 = 1,752,000kWh/年（2）动力系统- 动力设备数量：根据设计要求，共需安装动力设备100台- 动力设备功率：每台设备功率为10kW- 动力设备总功率：100台× 10kW = 1000kW- 动力设备总耗电量：1000kW × 8h/天× 365天/年 = 2,920,000kWh/年（3）防雷接地系统- 防雷接地装置数量：根据设计要求，共需安装防雷接地装置20套- 防雷接地装置接地电阻：每套接地电阻为10Ω- 防雷接地装置接地面积：每套接地面积为10m²- 防雷接地装置接地材料：采用φ50圆钢，长度为2m2. 水利工程（1）给水系统- 给水管材：采用DN100PE给水管，长度为2000m- 给水管道接口：采用热熔连接，接口数量为100个- 给水管道损耗：根据设计要求，管道损耗为5%- 给水管道总损耗：2000m × 5% = 100m（2）排水系统- 排水管材：采用DN100PVC排水管，长度为1500m- 排水管道接口：采用热熔连接，接口数量为50个- 排水管道损耗：根据设计要求，管道损耗为3%- 排水管道总损耗：1500m × 3% = 45m3. 空调通风工程（1）空调系统- 空调设备数量：根据设计要求，共需安装空调设备50台- 空调设备功率：每台设备功率为5kW- 空调设备总功率：50台× 5kW = 250kW- 空调设备总耗电量：250kW × 8h/天× 365天/年 = 730,000kWh/年（2）通风系统- 通风管道：采用φ200mm通风管道，长度为1000m- 通风管道接口：采用法兰连接，接口数量为50个- 通风管道损耗：根据设计要求，管道损耗为5%- 通风管道总损耗：1000m × 5% = 50m4. 电梯工程- 电梯数量：根据设计要求，共需安装电梯10部- 电梯载重量：每部电梯载重量为800kg- 电梯运行时间：每部电梯每天运行时间为8h- 电梯运行总时间：10部× 8h/天× 365天/年 = 29,200h5. 消防工程（1）消防给水系统- 消防水管材：采用DN100消防钢管，长度为500m- 消防水管道接口：采用焊接连接，接口数量为20个- 消防水管道损耗：根据设计要求，管道损耗为3%- 消防水管道总损耗：500m × 3% = 15m（2）消防喷淋系统- 消防喷淋头数量：根据设计要求，共需安装消防喷淋头1000个- 消防喷淋头喷水量：每头喷水量为6L/min- 消防喷淋头总喷水量：1000个× 6L/min = 6000L/min6. 通讯工程（1）电话系统- 电话线路：采用4对电话线，长度为5000m- 电话线路接口：采用RJ45接口，接口数量为50个（2）网络系统- 网络线路：采用Cat6网络线，长度为3000m- 网络线路接口：采用RJ45接口，接口数量为30个四、工程预算1. 电气工程预算：人民币500万元2. 水利工程预算：人民币300万元3. 空调通风工程预算：人民币400万元4. 电梯工程预算：人民币300万元5. 消防工程预算：人民币200万元6. 通讯工程预算：人民币100万元总计：人民币2,000万元五、工程总结本工程计算书对XX大厦安装工程中的各个分项工程进行了详细的计算和预算，为工程项目的顺利实施提供了数据支持。
本科毕业设计计算书题目玉溪河百丈水库病险整治设计及右坝肩绕渗问题学院水利水电学院专业水利水电工程学生姓名尹刚学号 0943062172 年级09级指导教师张茹二Ο一三年六月三日目录1洪水复核计算及分析11.1概述11.2基本资料的收集整理与复核11.2.1水库流域基本情况11.2.2水位—库容曲线11.2.3溢洪道有关参数21.2.4水库流域气象资料21.3百丈水库洪水复合21.3.1红光水库洪水复核21.4百丈水库洪水复核31.4.1洪水计算31.4.2调洪演算51.4.3大坝安全超高复核61.5计算成果合理性分析81.5.1红光水库设计暴雨计算81.5.2百丈水库设计暴雨计算81.6结论82原坝坡的渗流稳定计算及分析92.1原坝坡渗流计算及分析92.1.2计算工况92.1.3渗透系数92.1.4采用水力学法进行渗流计算92.1.5计算成果及分析92.2原坝坡稳定计算及分析102.2.1坝坡稳定计算102.2.3结论与建议143大坝整治设计的方案比选153.1两方案重要经济技术比选153.2方案一的工程量及费用计算表153.3方案二的工程量及费用计算表164大坝整治设计推荐方案的渗流稳定计算及分析174.1大坝整治设计推荐方案的渗流计算及分析174.1.1目的174.1.2计算工况174.1.3渗透系数174.1.4采用水力学法进行渗流计算174.1.5计算成果及分析174.2大坝整治设计推荐方案的稳定计算及分析184.2.1计算分析资料184.2.2安全系数184.2.3土体、砌石的物理力学指标184.2.4计算工况204.2.5坝体各部位容重地采用214.2.6计算方法214.2.7坝坡稳定分析计算结果214.2.8结论215.右坝肩绕渗相关计算225.1渗透比降225.1.1渗透坡降计算235.1.2渗流量及渗流水深计算235.1.3计算成果分析235.2绕渗灌浆的工程量及经费计算245.2.1右岸绕坝渗流245.2.3对右岸绕坝渗流的处理245.2.4右坝肩绕渗的工程量及经费计算256溢洪道交通桥256.1左岸溢洪道交通桥工程量及经费预算256.1.1溢洪道交通桥设计的必要性256.1.2交通桥设计的具体说明256.1.3溢洪道交通桥整治设计的工程量及经费预算26 6.2交通桥配筋计算266.2.1面板配筋266.2.2桥墩配筋287白蚁整治工程量及经费317.1白蚁整治317.1.1白蚁危害的情况介绍及以前的处理方式317.1.2白蚁整治的具体措施327.1.3白蚁整治坝坡断面327.1.4白蚁整治的工程量347.1.5白蚁整治的经费预算348坝顶公路工程量及经费34参考文献351洪水复核计算及分析1.1概述百丈水库位于名山县百丈镇上游1.7公里的临溪河上，其地理位置：东经103º14´，北纬30º11.5´。
锂电设计计算书一、设计1、设计前提：明确客户对产品各方面性能的要求（容量、尺寸、倍率性能、动力性能等）。
2、倍率设计：根据客户的不同要求，选择匹配的极片型号。
倍率性能依次为ⅢA(25C)>ⅢB-Ⅱ(15C)>Ⅰ(10C)>标准。
3、制作方式设计：普通型电池尽量使用卷绕制作，高倍率电池一般使用叠片制作。
4、容量设计：主要是正极容量设计。
根据所选片型的面密度、克容量等参数，设计叠片电池时首先计算单片正极片的容量，确定设计产品所需的极片数量；设计卷绕电池是计算产品所需正极物料面积。
5、安全性设计：为使生产过程中的极片错位不影响电池的安全使用，一般卷绕电池负极片较正极片宽1mm。
二、计算一）叠片电池（以453048SP-450mAh 为例）1.极片类型：根据倍率要求选择ⅢA片。
2.小片尺寸：小片宽=成品电芯宽-铝塑膜及折边厚度-允许叠片错位=30mm-2mm-1mm=27mm；小片长=成品电芯长-顶封宽度-极片到隔膜边缘宽度-弯极耳位=48mm-5mm-3mm-1mm=39mm。
3.正极涂布宽度=刀模宽度(不含极耳)=80mm；负极涂布宽度=刀模宽度(不含极耳)+1mm=81mm；涂布区域到箔材边缘的距离>极耳位长=10mm；考虑到涂布宽度较小，可以平行涂2行。
选用220mm宽箔材。
4.裁切大片长比刀模宽3~5mm。
以正极为例，裁切201mm。
正极大片重量=铝箔重+正极浆料重=8.26g；误差≈正极浆料重*涂布面密度误差=0.17g5.小片重量：小片下限重量=工艺允许箔材最小尺寸*箔材面密度+工艺允许极片最小涂布面积*料面密度*（100%-涂布面密度偏差）=246mg；小片上限重量=工艺允许箔材最大尺寸*箔材面密度+工艺允许极片最大涂布面积*料面密度*（100%+涂布面密度偏差）=253mg；装配车间1.正极单片极片容量=正极极片长*极片宽*正极料面密度*极片克容量=39mm*27mm*18.23mg/cm2*128mAh/g=24.57mAh/片；正极叠片数=产品要求容量/正极单片极片容量=450mAh/（24.57mAh/片）=18.31片≈19片；负极比正极多一层；设计容量=正极片单片容量*叠片数量=24.57*19=466mAh。
本安电路设计我国防爆电气产品以本质安全型产品最多，本安型电气设备是一种内装本质安全电路的设备，它包括设备和电路，还可以包括关联设备以及连接电缆，是石油、化工、煤炭等存在可燃性气体场合中广泛应用的设备。
本安型电气设备由于具有体积小、重量轻、安全可靠等优点，因而倍受用户欢迎。
本安电路设计基本原则本安型电气设备是指该设备的全部电路，在规定的试验条件下产生的电火花或热效应均不得点燃规定的爆炸性气体混合物的电气设备。
在该定义中：①规定的试验条件指用代表性气体、加安全系数采用标准试验装置并考虑正常工作和规定的故障条件等；②电火花指电容性电路的放电、电感性电路的开路放电、电阻性电路的导通和断开放电及炽热导线的熔断；③热效应指导线束的发热、灼热发光的灯丝和元件表面高温。
根据本安型电气设备的定义，在本安电路设计时可遵循下面几个原则：⑴本安电路与其他电路适当隔离我们知道，本安型电气设备主要靠自身的电路参数来保证它的防爆安全性能的，因此本安型电气设备和关联设备的本质安全部分原则上不需要外壳进行保护，但实际使用中为了防止可能遭受外部侵害，则需要采取外壳保护措施。
采取的外壳保护措施有机械隔离和电气隔离。
①机械隔离通常采用的是电缆（或电线）直接连接在它的接线端子上，或者用插头- 插座方式插接连接。
接线端子设计，应满足以下要求：a．接线端子应采用导电性能好、机械性能好的材料制成，如黄铜。
且端子的结构要保证导线连接可靠，不发生松动。
b．本安电路接线端子之间、本安电路接线端子与非本安电路接线端子之间的电气间隙和爬电距离应该符合表1中规定要求。
另外，在电路设计时要求外部导线连接后，导线裸露的带电部分之间的电气间隙不应该小于6mm，导线裸露的带电部分与接地金属导体之间的电气间隙不应该小于3mm。
表1 爬电距离、电气间隙和间距注：①除间隔距离以外，目前没有提出高于1575V的规定值。
②在电压低于10V时，绝缘材料的相比漏电起痕指数不需要规定。
Circuit Type: Solenoid Valve-电磁阀输入数据验证通过计算数据验证未通过1 参数取值PARAMETERS TO BE DEFINED A. 本安现场设备Intrinsically Safe Equipment设备类型 Device Type:Solenoid Valve 产品系列 Production Series:Piezotronic 630 series 制造商 Supplier:ASCO 防爆认证等级 Certificate class:Ex ia IICT6, ATEX Ui最大输入电压=30V Ii 最大输入电流=200mA Ci 最大内部等效电容=0μF (0nF)Li 最大内部等效电感=0mH (0 μH)Pi最大输入功率=900mWB. 安全区关联设备Associated Electrical Equipment 安全栅 Barrier 设备类型 Device Type:产品系列 Production Series:5521/5522/5524/5525(5522 = ExIIB)制造商 Supplier:MTL防爆认证等级 Certificate class:EEx ia IIC T6Uo 最高输出电压=25V Io 最大输出电流=147mA Co 最大外部电容=0.11μF Lo 最大外部电感= 1.4mH Lo/Ro 最大电感/电阻比=μH/ΩPo最大输出功率=920mWC 支线电缆现场设备至接线箱 Interconnecting Cable – Single Pair. Device -> JB设备类型 Device Type:ia, PVC, 2x1.5+s 产品系列 Production Series:DJYPVP 制造商 Supplier:安徽长通公司防爆认证等级 Certificate class:单位长度下：指定长度,50mCc1电缆电容=81pF/m Cc1电缆电容=0.00405μF, @50m Lc1电缆电感=0.6μH/m Lc1电缆电感=0.03mH, @50m Rc1电缆电阻，单线=0.011Ω/m Rc1电缆电阻，单线=0.573Ω, @50mD 主干电缆接线箱至机柜 Interconnecting Cable – Multi Pair. JB-Marshalling设备类型 Device Type:ia, PVC, 24x(2x0.75+s)+s 产品系列 Production Series:DJYPVP 制造商 Supplier:安徽长通公司防爆认证等级 Certificate class:单位长度下：指定长度,计算的最长长度Lc2mCc2电缆电容=71pF/m Lc2电缆电感=0.6μH/m Rc2电缆电阻，单线=0.023Ω/m2 最大电缆长度计算 Max cable length, m 公式1，满足安全栅最大外部电容的条件：m公式1，满足安全栅最大外部电感的条件：=2283Lc2-max"≤Lo - Li - Lc1len*Lc1DO 。
编号：ABGZ-MK-07-2017-01矿用产品安全标志审核发放实施规则防爆及矿用一般型产品通用要求2017-03-15发布 2017-05-01实施安标国家矿用产品安全标志中心本规则适用于安全标志审核发放工作中对矿用产品的防爆性能、矿用一般型性能的考核。
防爆要求主要依据GB 3836系列标准编制，包括隔爆型、本安型、浇封型、增安型4种防爆型式，采用复合防爆型式时应满足各自防爆型式的要求；矿用一般型的要求主要依据GB/T 12173-2008编制。
防爆电气设备、矿用一般型电气设备除满足本规则要求外，还应满足相应产品审核发放实施规则要求。
第一部分隔爆型一、产品技术文件要求（一）产品技术说明书应包含以下主要内容:（1）执行标准中应至少包括：GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》 GB 3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》 《煤矿安全规程》（2）防爆型式与防爆标志;（3）外壳材质（含金属牌号、轻合金成份）;（4）使用环境；（5）明确适用GB 3836.1-2010和GB 3836.2-2010要求的条款，以及不适用上述标准要求的条款及原因。
（6）电池类型、规格型号、容量、生产单位等信息，以及保护电路的相关信息。
（7）引入装置的信息及其安装位置（必要时）。
（二）产品图纸应提供产品总装图、与隔爆结构相关的零部件图。
产品图纸均应满足GB 4457～4460《机械制图》和GB 3836.1-2010、GB 3836.2-2010的规定，以及以下要求：（1）标注的产品名称、型号等应与产品技术说明书一致；（2）应有设计、审核、批准人签字（包括日期），并加盖申请单位印章。
（3）应有图号、版次号、更改日期、标题。
此外各图纸中应注明以下参数和要求：1．总装图（1）应能反映出所有涉及的防爆结构及其参数，隔爆接合面配合间隙、接合面宽度、粗糙度、外形尺寸等参数标注齐全，并注明公差。
1 本质安全型先导电路
隔爆兼本质安全型磁力起动器微机保护系统的传统先导电路，由于存在自起动和本安性能差等缺点，使得保护系统运行并不理想。
通过反复实验—从本安变压器及本安电源电压的选择到各个电子元器件的确定，参考有关文献设计了适用于矿用隔爆兼本安型磁力起动器微机保护系统的本安先导电路，如图1所示。
图1 本质安全先导电路
Fig.1 Intrinsically safe pilot circuit
图中本安先导电路由两部分组成，其中上半部分为本安先导信号产生电路，下半部分为先导信号处理电路。
本安先导信号产生电路中T1为先导电源变压器，它将220V交流转换为本安电路所要求的电压，FU为变压器二次测回路中的熔断器，SA、SB分别为远方启动和停止按钮，VD1为远控二极管，R1、R2、R3为信号取样电阻，k1、k2、k3为远控按钮的连接端子，KM为主电路接触器的常开辅助触点，作先导电路的自保接点。
隔爆兼本安型电磁起动器控制信号的先导电路使用的是外接电源，外接电源必需经过隔离变压器与煤矿井下电网连接。
向安全火花电路供电的隔离变压器，要求原绕组与向安全火花型电路供电的副绕组之间，需设有铜质接地屏蔽层，屏蔽层的厚度应不小于0.1mm。
屏蔽层的引出端子需与原绕组引出线端子放在同一侧。
变压器的铁芯及屏蔽层必须可靠接地，才能起到与电网的隔离作用。
原绕组与向安全火花电路供电副绕组的引出端子要分布在变压器的两侧。
设计安全火花型电路的电源，应考虑最严重的故障情况，即电源的短路电流不应超过安全火花电流允许值。
电源的短路电流值应按最大可能出现的电源电压
计算，外接电源变压器电压应按高于电网额定电压值10%计算。
由上图电路可以看出，尽管电路负载是电阻性负载，但电路电源经半波整流后，电源常含有电感成份，特别是对于低压输出的变压器，还存在漏电感。
因此，在设计变压器时结构必须紧凑，原、副绕组绕在同一芯柱并密绕，选用磁阻小的铁芯材料，这样漏电感就大为减小。
本文中的变压器采用带绕式C 型铁心，双包密绕、双层屏蔽，这样漏电感可以忽略，认为先导电路为电阻性电路。
本安电源变压器原边电压为220V , 它由主回路电源电压1140V/660V 变换而来，该变压器经过两级隔离，更好地符合了本安电源的要求。
由于本安先导信号产生电路仅提供一个反映存在先导信号的直流电压降，在满足电压降的基础上，不需要考虑电源输出功率，所以很容易限制远控电缆流过的电流。
在确定电源电压之前先考虑因远控电缆k 3-b 段发生接地故障时的情况，此时12V 直流电源经R 3接地，这种情况下电路为一个简单的电阻性电路，查图可知对应12V 电源电压最小引爆电流i i min 为4.5A 左右。
以4.2 A 考虑，按i b 等级计算，由式（1）可得设计最大允许电流max i 为2.8A 。
为了防止大电流常时接地产生热效应，我们按允许电流为12~25mA 设计, 由此可知电阻R 3的取值范围为470Ω~1000Ω。
运算放大器电源电压为直流12V , 如果比较电压定为9V ，那么直流电压降至少要达到3.5V 以保证运算放大器可靠的翻转。
要达此电压，电源电压要大于交流8V ，经过试验证明电源电压取交流8V~12V 为宜。
现按8V 来设计本安电路，并分析其本安性能。
8.25
.12.45.1min max ===i i i A （1） 本安电路为半波整流电路，电源变压器电压按高于网络额定值10%计算，直流电压为8×1.1×0.45=3.96V 。
考虑控制电缆的电感，将其作为电感性电路来设计，按最大使用长度200m 计算，设控制电缆单位长度的电感为5μH/m ，则电缆的电感L=5×200=1000μH 。
由电感电路最小引爆电流与电感关系曲线查得最小引爆电流为1.05A ，考虑安全系数取1.5，得最小引爆电流为700 mA ，而该电路正常工作时最大工作电流为12 mA ，因此，电路在正常状态下是安全的。
现考虑远控二极管被短接情况，此时电路为交流回路，实测电流为15 mA ，此值根据交直流火花能量折算关系，远小于设计最大允许电流，所以该电路在短路故障状态下也是安全的。
