浅谈本安电路的设计

探讨本质安全防爆电路的设计在科学技术的不断发展下，各行业的本质安全防爆电路的设计要求越来越高，尤其在煤矿井下作业中，本安电源的使用频率也越来越高，其对于参数的要求也逐渐提升，使得本质安全防爆电路设计成为了一项重要的安全供电设备。

标签：本质安全；防爆电路；设计1 前言本质安全电路防爆设计，主要是对电气参数进行合理的设计与分析，进而有效控制电火花能量，确保本质安全型的设备或是电路在正常运行、故障状态下所产生的热效应与电火花不至于引燃爆炸性的气体混合物，造成严重的爆炸事件。

因此，需要在电感电路、电阻电路、电容电路中，通过降低电流或电压的方式，确保其安全系数达到要求。

2 电路防火花的设计分析2.1 电感电流防火花设计在电感电流中，电感元起作为重要的储能元件，可将电路能量通过磁能形式加以储存，让电路在出现关闭时，将能源进行释放。

电感电流火花放电相对复杂，其火花放电的能源有的来自于电感元件的自身能量，有的来自于电源。

在电感电流出现断开时，除了电感电流会出现火花放电，电感元件的磁场储能依然会出现放电。

而在这个过程中，电路电极会迅速地切断，期间电极的电阻会大大增加，而电流则会极速下降，发生较大的电流变化，并会在电极间隙的位置发生较高的感应电动势，导致电感在储能放电的间隙位置发生放电。

当电感电路切断时，电火花会在较短时间內集中在某一空间，且能量巨大，很容易导致爆炸性混合物点燃。

若电感电路的电感相对较小，放电火花就会较为分散且巨大，不容易点燃爆炸性的混合物。

因此，若电感电路的电源电压相同，点燃的电流也会存在差异。

且电感电路点燃的电流，比电阻电路点燃的电流还小。

在设计过程中，要结合电感储能放电时对放电火花的影响进行充分的分析，在电感电路发生闭合时，不会导致电流因为突变而出现放电火花，点燃易爆炸的混合物或气体。

2.2 电阻电路防火花设计电阻电路出现火花放电，主要是由于电阻电路没有储能元件，在发生通断时，火花能源主要来自于电源，在电路断开之后，电极接触面会极速减小，而接触位置的电流密度则会急剧增加，在这种高电流及高电压的情况下，电流就会融化为金属熔桥。

本安电路设计技巧以下是 7 条关于“本安电路设计技巧”的内容：1. 嘿，你知道吗，选对元件可是本安电路设计的关键呀！就好比搭积木，得选好每一块合适的积木，不然整个城堡可就不稳啦！比如在设计中，选用低功耗的元件，像那些省电的小宝贝，就能大大提升安全性呢！你想想，要是用了个吃电厉害的家伙，得多让人头疼呀！2. 布线啊，那可是个精细活儿！就跟绣花似的，得小心翼翼。

你可别小看这布线，它就像血管一样重要呢。

如果乱七八糟地布线，那不就跟血管堵塞了一样危险嘛！所以啊，得好好规划，让电流能顺畅地跑起来呀，这一点可千万不能马虎哟！3. 接地！接地！这可不是随便说说的。

它就如同给电路穿上了一双安稳的鞋子。

你想想，要是电路没了这双“鞋”，还不得摇摇晃晃呀！比如说，良好的接地能有效消除静电干扰，这多重要呀，咱可不能掉以轻心，对吧？4. 隔离也是超级重要的哦！它就像给电路建了一道防火墙。

比如把危险的部分和安全的部分隔离开来，危险就没法轻易地跑到另一边去捣乱啦！这样就能保证整个电路系统的安全啦，是不是很神奇呀？5. 本安电路的防护措施，那简直就是电路的保镖呀！就像你出门得带把伞以防下雨一样，有了这些防护，心里才踏实呀。

像加个过流保护装置之类的，一旦电流乱来，它就立马出手，太靠谱啦，你说到底是不是这么回事儿呀？6. 调试环节可不能小瞧呀！这就像是给电路做体检。

不仔细检查检查，怎么能知道有没有毛病呢？你瞧瞧，要是没好好调试，等到出问题了，那可就麻烦大啦！所以呀，得认真对待调试，把那些潜在的问题都揪出来，可别偷懒哦！7. 伙伴们，别忘了要整体考虑呀！本安电路设计可不是孤立的，它就像一个团队，每个部分都得相互配合好。

不能这里强那里弱的，要全面兼顾。

就好像一个球队，每个队员都得发挥好才行呢！所以呀，一定要有整体思维，这样才能设计出优秀的本安电路呀！我觉得呀，本安电路设计就得用心对待每一个细节，这样才能真正实现安全可靠的电路呀！。

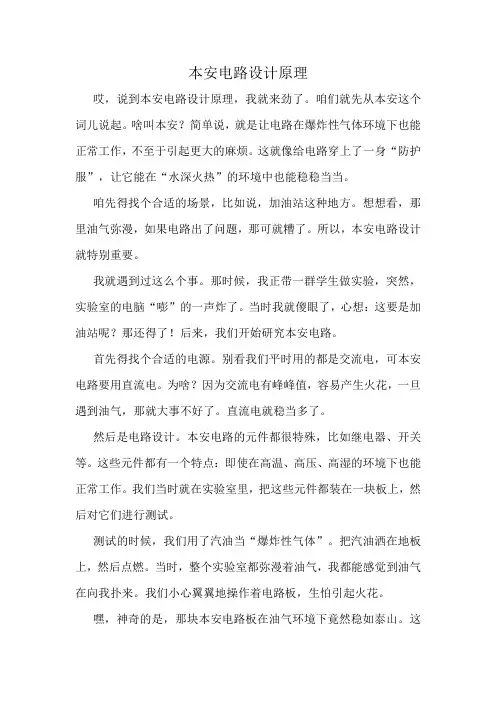

本安电路设计原理哎，说到本安电路设计原理，我就来劲了。

咱们就先从本安这个词儿说起。

啥叫本安？简单说，就是让电路在爆炸性气体环境下也能正常工作，不至于引起更大的麻烦。

这就像给电路穿上了一身“防护服”，让它能在“水深火热”的环境中也能稳稳当当。

咱先得找个合适的场景，比如说，加油站这种地方。

想想看，那里油气弥漫，如果电路出了问题，那可就糟了。

所以，本安电路设计就特别重要。

我就遇到过这么个事。

那时候，我正带一群学生做实验，突然，实验室的电脑“嘭”的一声炸了。

当时我就傻眼了，心想：这要是加油站呢？那还得了！后来，我们开始研究本安电路。

首先得找个合适的电源。

别看我们平时用的都是交流电，可本安电路要用直流电。

为啥？因为交流电有峰峰值，容易产生火花，一旦遇到油气，那就大事不好了。

直流电就稳当多了。

然后是电路设计。

本安电路的元件都很特殊，比如继电器、开关等。

这些元件都有一个特点：即使在高温、高压、高湿的环境下也能正常工作。

我们当时就在实验室里，把这些元件都装在一块板上，然后对它们进行测试。

测试的时候，我们用了汽油当“爆炸性气体”。

把汽油洒在地板上，然后点燃。

当时，整个实验室都弥漫着油气，我都能感觉到油气在向我扑来。

我们小心翼翼地操作着电路板，生怕引起火花。

嘿，神奇的是，那块本安电路板在油气环境下竟然稳如泰山。

这说明我们的设计是成功的。

学生们都兴奋得跳了起来，我也跟着高兴。

说回本安电路设计原理，其实它就讲究一个“隔离”。

我们用特殊的元件和电路设计，把可能产生火花的部分隔离出去，这样就能保证电路在爆炸性气体环境下安全工作了。

当然，这只是一个简单的例子。

在实际应用中，本安电路设计要考虑的因素还有很多，比如温度、湿度、压力等。

不过，只要我们掌握了这些原理，就能设计出适应各种环境的本安电路。

说到这儿，我突然想到一个问题：这世上难道只有本安电路才能在爆炸性气体环境下工作吗？说不定还有其他的“防护服”呢。

哎，说起来，科学这东西真是奇妙，永远都有新的东西等着我们去发现。

本安电路设计原理本安电路设计是一种针对危险环境中使用的电子设备进行的安全性设计。

本安电路设计的主要目标是确保在潜在的爆炸性环境中，电子设备不会成为点燃源，从而保障人身安全和设备自身的完好。

以下是本安电路设计的几个主要方面：1.电路分析在进行本安电路设计时，首先需要对电路进行详细的分析。

这包括确定电路的拓扑结构、元件参数、功耗等。

在选择电路元件时，应优先考虑具有本安认证的元件，以确保电路的安全性。

2.元件选择与布置在进行元件选择和布置时，需要考虑潜在的爆炸性环境中的温度、湿度、压力等参数，以及元件之间的相互影响。

应选择符合本安认证的元件，并按照相关标准进行布局，以降低电路的风险。

3.隔离与耦合技术隔离和耦合技术是本安电路设计的关键。

隔离是为了将电路中的不同部分进行物理上的隔离，以防止电位传递和潜在的点火源的产生。

耦合则是在保证电路正常工作的前提下，尽可能减少电路之间的相互影响。

4.防爆与防护措施防爆和防护措施是本安电路设计的重点之一。

防爆措施包括选择适合的元件、降低工作温度、避免过载等。

防护措施则包括对电路进行屏蔽、加装保护罩等，以减少外部环境对电路的影响。

5.接地与屏蔽技术接地和屏蔽技术是本安电路设计中非常重要的环节。

接地是为了将电路中的不同部分连接在一起，以形成一个统一的电位参考点。

屏蔽则是为了减少电磁干扰对电路的影响，保证电路的稳定性。

6.电路测试与验证在进行本安电路设计时，需要对电路进行严格的测试和验证。

这包括功能测试、性能测试、环境适应性测试等。

在测试过程中，应严格按照相关标准进行，确保电路的安全性和稳定性。

7.设计文档与标注为了方便后续的维护和使用，需要对本安电路设计进行详细的文档编写和标注。

这包括电路原理图、PCB布局图、元件清单等。

在设计文档中，应详细说明电路的设计思路、元件选择、测试结果等。

8.可靠性评估与优化在完成本安电路设计后，需要对电路进行可靠性评估和优化。

这包括对电路进行寿命预测、环境适应性评估、可靠性试验等。

本质安全电路设计要求本质安全电路设计要求本质安全型：是指电路、系统及设备在正常状态下和规定的故障状态下，产生的任何电火花或任何热效应都不能引起规定的爆炸混合物爆炸的电气设备。

这个定义中的正常状态是指电气设备在设计规定条件下的正常工作（试验时在试验装置中产生的短路或断路视为正常状态）；故障状态是指在试电路，非保护性元件损坏或产生短路、断路、接地及电源故障等情况。

这种设备的防爆原理，就是设法减小电路火花的能量及元件上的温度（其方法就是降低电源电压、减小电路电流，采用适当的电气元件及其参数），使其不能点燃矿井中爆炸混合物，达到防爆的目的。

由于这类设备产生的明火花不点燃爆炸性混合物，因此它的优点很多，体积小、重量轻，便于携带，而且安全程度高。

要使电路火花不点燃爆炸性混合物，那么这种电路就只能是弱电系统。

因此，本质安全型电气系统和设备，主要是用于控制、通讯、信号、测量、和监视方面。

一、基本要求本质安全电路应满足以下基本要求：1．本安电路与非本安电路在同一隔爆外壳内布置时，最基本要求是分开布置。

为了保证本安型系统的安全，免受非本安系统的影响，要求分开布置是非常必要的。

在产品设计和装配中，必须注意这个问题。

然而，由于在隔爆外壳内空间和位置都受到了限制，所以分开布置也只能是相对的，不是绝对的。

我们应该在有限的空间内合理布置，力求本安系统与非本安系统分开要符合GB3836.4-2000的要求。

为了保证质量，除了外观检查外，还应把本安参数检查耐压试验列入产品出厂试验项目。

一般，当本安系统与非本安系统在电路上有连接时，应采取隔离措施，并按标准进行耐压试验。

其次，为了易于辨别，安全火花电路用的连接导线用蓝色，接线端子应有“i”标志。

2．本质安全设备的温度组别应按6.2和GB3836.1-2000中第5章规定，以避免热表面引起点燃。

温度组别不适用于关联设备。

值。

感性电路的临界点燃参数是利用空心电感在电压E=24伏时做的，如图A5电感电路最小引爆电流与电感的关系曲线所示，铁芯电感（如断电器等）可以利用磁场储能等效法进行换算。

本安电路设计方法本文将介绍一种常用的电路设计方法——本安电路设计方法。

本安电路是一种特殊的电路设计，用于在危险环境中工作的电气设备。

这些环境可能存在爆炸性气体、蒸汽或粉尘，因此需要采取特殊的安全措施来保护人员和设备的安全。

本安电路设计方法是根据国际电工委员会（IEC）发布的标准制定的，旨在确保电气设备在危险环境中的安全运行。

本安电路设计方法的核心原则是将电气设备分为两个区域：危险区和安全区。

危险区是指可能存在爆炸性气体或粉尘的区域，而安全区是指相对安全的区域。

在本安电路设计中，危险区和安全区之间通过隔离器件进行隔离。

隔离器件可以是隔离变压器、隔离隔离器、光耦等。

这些隔离器件可以有效地将危险区和安全区之间的电气信号进行隔离，从而降低因电气故障引起的爆炸风险。

本安电路设计方法还需要考虑电气设备的功率和电流。

在危险区中，通常会限制电气设备的功率和电流，以降低爆炸风险。

因此，在设计本安电路时，需要仔细计算和选择电气设备的功率和电流参数，以确保其在工作过程中不会超过规定的限制。

本安电路设计方法还需要考虑电气设备的防护等级。

防护等级是指电气设备的防护能力，以防止外部物体和水进入设备内部，引起故障或危险。

在危险区中，电气设备的防护等级通常要求更高，以应对可能存在的爆炸性气体和粉尘。

因此，在设计本安电路时，需要选择符合要求的防护等级的电气设备。

在实际应用中，本安电路设计方法还需要进行安全性能验证和测试。

安全性能验证是指通过实验和测试验证本安电路设计的可靠性和安全性。

这些测试通常包括电路的电气性能测试、抗干扰测试和环境适应性测试等。

只有通过这些测试，才能确保本安电路设计符合安全要求。

总结起来，本文介绍了一种常用的电路设计方法——本安电路设计方法。

本安电路设计方法是一种用于在危险环境中工作的电气设备的设计方法，旨在确保设备和人员的安全。

该方法将电气设备分为危险区和安全区，并通过隔离器件进行隔离。

在设计本安电路时，需要考虑功率、电流和防护等级等因素，并进行安全性能验证和测试。

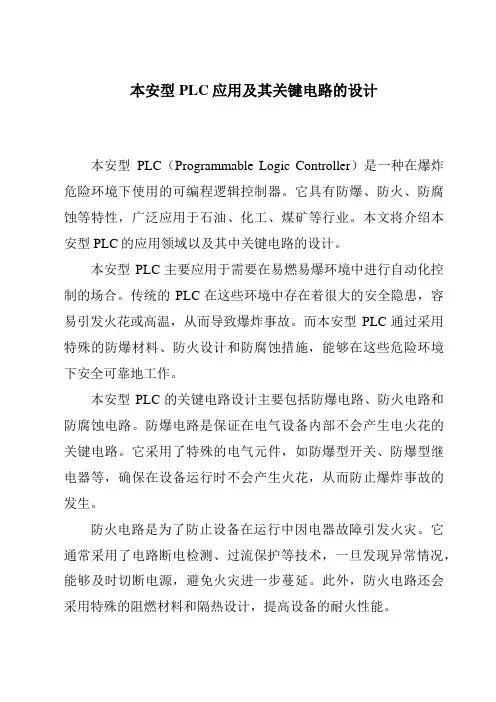

本安型PLC应用及其关键电路的设计本安型PLC（Programmable Logic Controller）是一种在爆炸危险环境下使用的可编程逻辑控制器。

它具有防爆、防火、防腐蚀等特性，广泛应用于石油、化工、煤矿等行业。

本文将介绍本安型PLC的应用领域以及其中关键电路的设计。

本安型PLC主要应用于需要在易燃易爆环境中进行自动化控制的场合。

传统的PLC在这些环境中存在着很大的安全隐患，容易引发火花或高温，从而导致爆炸事故。

而本安型PLC通过采用特殊的防爆材料、防火设计和防腐蚀措施，能够在这些危险环境下安全可靠地工作。

本安型PLC的关键电路设计主要包括防爆电路、防火电路和防腐蚀电路。

防爆电路是保证在电气设备内部不会产生电火花的关键电路。

它采用了特殊的电气元件，如防爆型开关、防爆型继电器等，确保在设备运行时不会产生火花，从而防止爆炸事故的发生。

防火电路是为了防止设备在运行中因电器故障引发火灾。

它通常采用了电路断电检测、过流保护等技术，一旦发现异常情况，能够及时切断电源，避免火灾进一步蔓延。

此外，防火电路还会采用特殊的阻燃材料和隔热设计，提高设备的耐火性能。

防腐蚀电路是为了应对化工等行业中常见的腐蚀性气体、液体的侵蚀。

它采用了耐腐蚀材料，如防腐蚀型电缆、防腐蚀型电容等，能够在腐蚀性环境中长时间稳定工作。

除了关键电路的设计，本安型PLC还具备其他安全特性。

例如，它采用了防尘、防水设计，能够在恶劣的工作环境中正常运行。

此外，本安型PLC还具备过压、过流、过温等多种保护功能，保证设备在各种异常情况下能够安全停机或报警。

总之，本安型PLC通过特殊的设计和关键电路的设计，能够在爆炸危险环境中安全可靠地进行自动化控制。

它的应用领域广泛，包括石油、化工、煤矿等行业。

随着工业安全意识的提高，本安型PLC将会在更多的领域得到应用，并在自动化控制方面发挥更大的作用。

本质安全电路设计要求发布时间：2009-8-26 16:21:16 阅读：935次本质安全电路设计要求本质安全型：是指电路、系统及设备在正常状态下和规定的故障状态下，产生的任何电火花或任何热效应都不能引起规定的爆炸混合物爆炸的电气设备。

这个定义中的正常状态是指电气设备在设计规定条件下的正常工作（试验时在试验装置中产生的短路或断路视为正常状态）；故障状态是指在试电路，非保护性元件损坏或产生短路、断路、接地及电源故障等情况。

这种设备的防爆原理，就是设法减小电路火花的能量及元件上的温度（其方法就是降低电源电压、减小电路电流，采用适当的电气元件及其参数），使其不能点燃矿井中爆炸混合物，达到防爆的目的。

由于这类设备产生的明火花不点燃爆炸性混合物，因此它的优点很多，体积小、重量轻，便于携带，而且安全程度高。

要使电路火花不点燃爆炸性混合物，那么这种电路就只能是弱电系统。

因此，本质安全型电气系统和设备，主要是用于控制、通讯、信号、测量、和监视方面。

一、基本要求本质安全电路应满足以下基本要求：1．本安电路与非本安电路在同一隔爆外壳内布置时，最基本要求是分开布置。

为了保证本安型系统的安全，免受非本安系统的影响，要求分开布置是非常必要的。

在产品设计和装配中，必须注意这个问题。

然而，由于在隔爆外壳内空间和位置都受到了限制，所以分开布置也只能是相对的，不是绝对的。

我们应该在有限的空间内合理布置，力求本安系统与非本安系统分开要符合GB3836.4-2000的要求。

为了保证质量，除了外观检查外，还应把本安参数检查耐压试验列入产品出厂试验项目。

一般，当本安系统与非本安系统在电路上有连接时，应采取隔离措施，并按标准进行耐压试验。

其次，为了易于辨别，安全火花电路用的连接导线用蓝色，接线端子应有“i”标志。

2．本质安全设备的温度组别应按6.2和GB3836.1-2000中第5章规定，以避免热表面引起点燃。

温度组别不适用于关联设备。

3．电气参数要求，系统或设备必须经过防爆检验单位检查和试验，证明它在正常状态和故障状态下的明火花不会点燃爆炸性混合物。

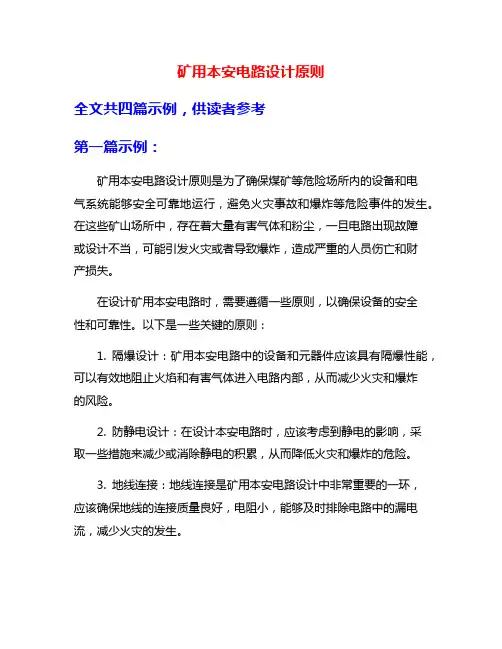

矿用本安电路设计原则全文共四篇示例，供读者参考第一篇示例：矿用本安电路设计原则是为了确保煤矿等危险场所内的设备和电气系统能够安全可靠地运行，避免火灾事故和爆炸等危险事件的发生。

在这些矿山场所中，存在着大量有害气体和粉尘，一旦电路出现故障或设计不当，可能引发火灾或者导致爆炸，造成严重的人员伤亡和财产损失。

在设计矿用本安电路时，需要遵循一些原则，以确保设备的安全性和可靠性。

以下是一些关键的原则：1. 隔爆设计：矿用本安电路中的设备和元器件应该具有隔爆性能，可以有效地阻止火焰和有害气体进入电路内部，从而减少火灾和爆炸的风险。

2. 防静电设计：在设计本安电路时，应该考虑到静电的影响，采取一些措施来减少或消除静电的积累，从而降低火灾和爆炸的危险。

3. 地线连接：地线连接是矿用本安电路设计中非常重要的一环，应该确保地线的连接质量良好，电阻小，能够及时排除电路中的漏电流，减少火灾的发生。

4. 温度控制：矿用本安电路在运行过程中会产生一定的热量，因此需要进行温度控制，确保设备和元器件不会因过热而损坏，导致火灾的发生。

5. 电气隔离：为了防止电路中的火花引发爆炸，矿用本安电路设计中应该采取适当的电气隔离措施，确保设备之间的电气隔离，避免火灾和爆炸的风险。

6. 防腐蚀设计：矿山场所中存在着大量的湿气和腐蚀性气体，因此在设计矿用本安电路时，需要采用防腐蚀性能好的材料和设备，确保电路的长期稳定运行。

7. 系统监测：矿用本安电路设计中应该考虑到系统监测的需求，可以通过监测设备和元件的运行状态，及时发现问题并进行修复，保证矿山场所的安全生产。

矿用本安电路设计原则是为了确保矿山场所内的设备和电气系统能够安全可靠地运行，避免火灾和爆炸等危险事件的发生。

设计者需要充分考虑到矿山场所特殊的环境和使用条件，采取合适的措施和技术手段，确保电路的安全性和可靠性，保障生产过程的安全和稳定。

只有这样，矿山场所才能实现安全高效地生产，为社会和经济发展做出积极贡献。

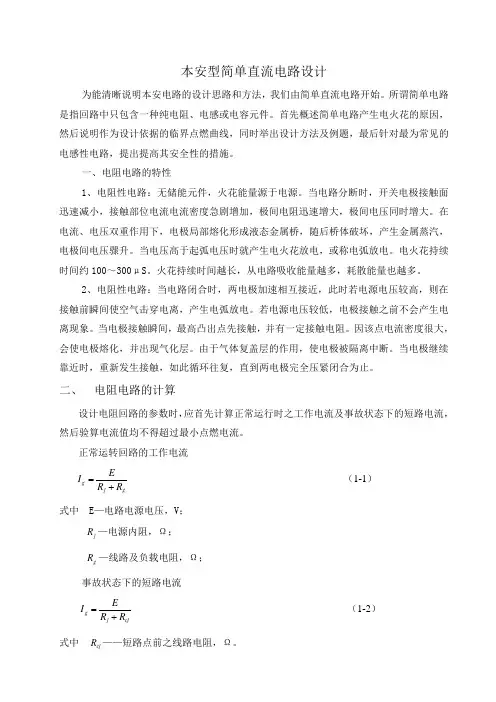

本安型简单直流电路设计为能清晰说明本安电路的设计思路和方法，我们由简单直流电路开始。

所谓简单电路是指回路中只包含一种纯电阻、电感或电容元件。

首先概述简单电路产生电火花的原因，然后说明作为设计依据的临界点燃曲线，同时举出设计方法及例题，最后针对最为常见的电感性电路，提出提高其安全性的措施。

一、电阻电路的特性1、电阻性电路：无储能元件，火花能量源于电源。

当电路分断时，开关电极接触面迅速减小，接触部位电流电流密度急剧增加，极间电阻迅速增大，极间电压同时增大。

在电流、电压双重作用下，电极局部熔化形成液态金属桥，随后桥体破坏，产生金属蒸汽，电极间电压骤升。

当电压高于起弧电压时就产生电火花放电，或称电弧放电。

电火花持续时间约100～300μS 。

火花持续时间越长，从电路吸收能量越多，耗散能量也越多。

2、电阻性电路：当电路闭合时，两电极加速相互接近，此时若电源电压较高，则在接触前瞬间使空气击穿电离，产生电弧放电。

若电源电压较低，电极接触之前不会产生电离现象。

当电极接触瞬间，最高凸出点先接触，并有一定接触电阻。

因该点电流密度很大，会使电极熔化，并出现气化层。

由于气体复盖层的作用，使电极被隔离中断。

当电极继续靠近时，重新发生接触，如此循环往复，直到两电极完全压紧闭合为止。

二、 电阻电路的计算设计电阻回路的参数时，应首先计算正常运行时之工作电流及事故状态下的短路电流，然后验算电流值均不得超过最小点燃电流。

正常运转回路的工作电流g j gE I R R =+ （1-1） 式中 E —电路电源电压，V ；j R —电源内阻，Ω；g R —线路及负载电阻，Ω；事故状态下的短路电流g j cjE I R R =+ （1-2）式中 cj R ——短路点前之线路电阻，Ω。

在实际设计时还应考虑到安全系数，正常工作状态通常取安全系数k 1=2，故障状态下安全系数取k 2=1.5，即可列公式为：k 1I g ≤I B （1-3） k 1u g ≤u B （1-4） k 2I d ≤I B （1-5） k 2u d ≤u B （1-6） 式中 I g ——电路正常工作电流，A ；u g ——电路正常工作电压，V ；I d ——电路短路电流，A ；u d ——电路短路电压，V ；I B ——临界点燃曲线上的最小点燃电流，A ；u B ——临界点燃曲线上之最小点燃电压，V ；电阻电路中最危险情况是电源短路，因电源本身往往内阻很小，不足以限制回路电流，结果使短路时电流大大超过点燃电流。

本质安全电路设计要求1. 引言在现代社会中，电子设备的广泛应用使得电路设计变得越来越重要。

然而，随着技术的不断进步，信息安全问题也变得越来越突出。

为了保护用户的信息和设备的安全，本质安全电路设计成为了关键的需求。

2. 本质安全电路的定义本质安全电路是指在设计和实现过程中，无法通过技术手段破解或攻击的电路。

它不仅保护了用户的隐私和机密信息，还能确保设备的稳定性和可靠性。

3. 设计原则本质安全电路设计应遵循以下原则：3.1 最小权限原则在设计电路时，应尽量减少对敏感信息和功能的访问权限。

只有在必要的情况下才授予相应的权限，并且限制这些权限的使用范围。

3.2 隔离原则将不同的功能模块分离开来，避免它们相互影响。

这样即使某个功能模块受到攻击，其他模块仍然能够正常工作。

3.3 安全验证原则在电路设计中加入安全验证机制，确保只有经过验证的用户才能访问和操作设备。

这可以通过密码、指纹识别等方式实现。

3.4 安全更新原则及时更新电路和软件，修复已知的漏洞和安全问题，以确保设备的安全性和可靠性。

4. 设计要求在设计本质安全电路时，还应满足以下要求：4.1 加密和解密算法对于需要进行数据传输和存储的电路，应采用强大的加密和解密算法，保护数据的机密性和完整性。

4.2 防护措施针对可能的攻击和威胁，应采取相应的防护措施，如防火墙、入侵检测系统等，以防止非法入侵和数据泄露。

4.3 身份验证和访问控制通过设定访问权限和身份验证机制，确保只有授权的用户才能访问设备的敏感功能和信息。

4.4 设备完整性验证通过合适的设备完整性验证机制，检测设备是否遭到篡改或未经授权的更改，保证设备的可信度和稳定性。

4.5 备份和恢复机制建立完善的备份和恢复机制，以防止设备数据丢失或损坏，并能够迅速恢复到正常运行状态。

4.6 安全培训和意识加强对电路设计工程师和用户的安全培训和意识，提高他们对安全问题的认识和应对能力。

5. 结论本质安全电路设计是现代电子设备设计中至关重要的一环。

本质安全电源电路设计综述1 前言作为通讯、监控、检测、报警以及控制系统的供电设备，主要应用在石油、化工、纺织和煤矿等含有爆炸性混合物环境中。

本质安全电源电路必须符合本质安全电路标准的要求，本质安全电路是指在标准规定的条件（包括正常工作和标准规定的故障条件）下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路［1, 2, 3］。

其特点是：电源电路内部和引出线不论是在正常工作还是在故障状态下都是安全的，所产生的电火花不会点燃周围环境中的爆炸性混合物。

人们对本质安全电路理论研究已经有一百多年的发展历史，目前本质安全产品和标准已经形成了较为完整的体系。

本文在收集、整理大量参考文献的基础上，就以下几个方面分别进行介绍。

2 本质安全电源电路发展过程2.1 本质安全理论产生的背景1886年由普鲁士瓦斯委员会委托亚琛（Aachen）工业大学进行了瓦斯爆炸方面的基础性试验，并在1898年的后续试验过程中得出了“任何电火花都能够引起爆炸”重要结论［4］。

1911和1913年英国威尔士（Welsh）和圣海德（Senghenydd）煤矿因电铃信号线路产生放电火花先后发生瓦斯爆炸，造成数百人死亡的严重后果。

为此，当时任英国内政部技术官员R.V.Wheeler教授开始研究电铃信号电火花的引燃特性，并设计了火花试验装置。

1915年W.M.Thoronton参与了该项研究工作，在1916年提出了本质安全电路设计方法和理论，这一理论的提出标志着本质安全理论正式创立［5, 6, 7, 8, 9］。

2.2 早期的本质安全电源早期的本质安全电源是由16个湿式里单齐（Leclanche）电池串联而成的蓄电池组，输出电压为24V，蓄电池之间串联了一个大电阻用来限制短路电流，整体结构上将电阻和蓄电池组封装在一起。

由于用蓄电池作为信号电源非常不方便，容易出现故障，需要经常维护。

所以人们开始试验采用交流电作为电源，具体办法是利用一个信号变压器将电网电压转换较低的电压大约为15V，输出电流为1.6A (需串联非感性电阻)，将电源整体放入一个防爆壳内，从而提高其安全性能，满足安全生产的要求［9, 10, 11］。

本安电路设计我国防爆电气产品以本质安全型产品最多，本安型电气设备是一种内装本质安全电路的设备，它包括设备和电路，还可以包括关联设备以及连接电缆，是石油、化工、煤炭等存在可燃性气体场合中广泛应用的设备。

本安型电气设备由于具有体积小、重量轻、安全可靠等优点，因而倍受用户欢迎。

本安电路设计基本原则本安型电气设备是指该设备的全部电路，在规定的试验条件下产生的电火花或热效应均不得点燃规定的爆炸性气体混合物的电气设备。

在该定义中：①规定的试验条件指用代表性气体、加安全系数采用标准试验装置并考虑正常工作和规定的故障条件等；②电火花指电容性电路的放电、电感性电路的开路放电、电阻性电路的导通和断开放电及炽热导线的熔断；③热效应指导线束的发热、灼热发光的灯丝和元件表面高温。

根据本安型电气设备的定义，在本安电路设计时可遵循下面几个原则：⑴本安电路与其他电路适当隔离我们知道，本安型电气设备主要靠自身的电路参数来保证它的防爆安全性能的，因此本安型电气设备和关联设备的本质安全部分原则上不需要外壳进行保护，但实际使用中为了防止可能遭受外部侵害，则需要采取外壳保护措施。

采取的外壳保护措施有机械隔离和电气隔离。

①机械隔离通常采用的是电缆（或电线）直接连接在它的接线端子上，或者用插头- 插座方式插接连接。

接线端子设计，应满足以下要求：a．接线端子应采用导电性能好、机械性能好的材料制成，如黄铜。

且端子的结构要保证导线连接可靠，不发生松动。

b．本安电路接线端子之间、本安电路接线端子与非本安电路接线端子之间的电气间隙和爬电距离应该符合表1中规定要求。

另外，在电路设计时要求外部导线连接后，导线裸露的带电部分之间的电气间隙不应该小于6mm，导线裸露的带电部分与接地金属导体之间的电气间隙不应该小于3mm。

表1 爬电距离、电气间隙和间距注：①除间隔距离以外，目前没有提出高于1575V的规定值。

②在电压低于10V时，绝缘材料的相比漏电起痕指数不需要规定。

本质安全电路本质安全电路是一种特殊的电路设计，其目的是保证在意外情况下，电路不会对人员或设备造成危害。

在工业和民用电子设备中，本质安全电路的应用非常广泛，特别是在有爆炸危险的环境中，如化工厂、石油钻采平台等场所。

本文将介绍本质安全电路的基本原理、设计要点和应用范围。

本质安全电路的基本原理是通过限制电路中的能量，使其在正常工作和意外情况下都不会产生危险。

这种电路通常采用低电压、低电流的设计，以及特殊的保护措施，如隔离、限流、过压保护等。

在设计本质安全电路时，需要充分考虑电路中可能存在的各种故障和意外情况，确保在任何情况下都能保持安全。

在实际应用中，本质安全电路通常用于控制系统和传感器接口。

例如，在化工生产过程中，需要对温度、压力、液位等参数进行监测和控制，这就需要使用本质安全电路来保证传感器和控制器的安全性。

另外，在一些特殊环境中，如矿井、油田等地下工作场所，也需要使用本质安全电路来确保设备和人员的安全。

设计本质安全电路需要特别注意以下几个要点：首先，合理选择元器件。

在本质安全电路中，元器件的选择非常重要。

需要选择符合安全标准的元器件，并且要考虑其在异常情况下的工作特性。

例如，选择具有过载保护功能的传感器、隔离性能好的隔离器件等。

其次，合理布局电路。

在设计本质安全电路时，需要合理布局电路，避免信号干扰和电磁干扰。

尽量采用屏蔽、隔离等措施，确保电路的稳定性和可靠性。

最后，进行严格测试。

设计完成后，需要进行严格的测试和验证，确保电路在各种异常情况下都能正常工作，并且不会对人员和设备造成危害。

总的来说，本质安全电路在工业和民用电子设备中有着重要的应用价值。

通过合理的设计和严格的测试，可以确保电路在任何情况下都能保持安全，为生产和生活带来便利和保障。

希望本文对本质安全电路的理解和应用有所帮助。

浅谈矿用控制系统中本安型设备的电路设计经验【摘要】列举了矿用控制系统中本安型设备在现场使用过程中易出现的故障，分析了本安设备存在的上电冲击过流保护、输出控制接点易受井下电磁干扰等故障原因，并结合笔者多年来各类系统的设计经验，给出了一些解决思路与方案以及故障诊断设计。

【关键词】本安电源；电池；软起动电路；接点检测1.引言煤矿井下道路环境恶劣，运输设备缺乏，各类设备不易运输，因此相比各类大型的防爆设备，轻小易携带的本安设备更易被使用者接受。

但由于煤矿条件恶劣，设备安装位置不可靠、控制环境存在高压电磁污染，再加上本安设备本身电气设计上的一些特点，使得其可靠性都受到一定的影响，本文给出了矿井控制系统中本安型设备存在的一些问题分析并给出了针对此类问题的设计经验。

2.系统中本安设备易遇到的问题2.1 由系统设备本安设计所带来的上电冲击问题所谓本安设备即是由本安电源供电的设备。

本安电源是指在“本质安全电路标准”规定的条件下，产生的任何火花或者任何热效应均不能点燃规定的爆炸性气体环境的电源电路。

所为供电设备，主要应用于煤矿、石油、化工、纺织等含有爆炸性混合物的环境中。

如图1所示，根据本安电源的设计要求，矿用本安电源都需具有两级保护，两级过流、一级过压保护。

本安电源的过流保护参数中时间是很重要的一环，因为当过流值一定时，过流时间越大，所产生的能量越大，能量超过规定的安全值时电源必须要动作切断输出，否则逸散的能量太大无法达到安全要求。

在一个由本安电源供电的控制系统中，本安设备可以等效为电阻、电容、电感组成的负载，如图2所示。

图2中，当负载未得电时，C1两端电压为0，一旦设备接入本安电源，由于此时设备端电容为0，上电的瞬间负载会对本安电源索取很大的电流，造成很大的上电冲击。

当冲击值很高超过本安电源的保护值时，电源的保护电路会将电源输出切断，导致电源上其余挂接设备无法得电。

若此时某个设备正在实现接点输出控制功能，则会导致其无法正常工作使得整个控制系统的可靠性受到影响甚至于无法正常运行。

矿用本安电路设计原则-概述说明以及解释1.引言1.1 概述矿用本安电路设计原则是在矿山等易发生火灾和爆炸的环境中使用的一种特殊电路设计，它的设计和应用受到严格的限制和规范。

由于矿山环境具有特殊的危险性和潜在的爆炸风险，因此矿用本安电路的设计原则非常重要。

本文将从矿用本安电路的定义和背景开始，深入探讨矿用本安电路设计原则的重要性和具体要点。

通过对不同类型矿用本安电路的设计原则的研究，旨在提供给电气工程师和相关从业人员一些可行的设计方案和实践指南。

矿用本安电路设计原则的主要目的是确保电路在矿山等危险环境中的安全可靠运行。

本安电路的设计原则涉及到电气线路的选择、电气元件的选用、信号传输的可靠性以及操作人员的安全保护等方面。

通过严格执行矿用本安电路设计原则，可以减少火灾和爆炸的风险，提高生产效率和人员的安全性。

在本文的后续部分，将详细介绍矿用本安电路的定义和背景，探讨矿用本安电路设计原则的重要性以及具体要点。

通过理论和实践相结合的方式，我们可以更好地理解和应用矿用本安电路设计原则，为矿山环境中的电气系统设计和安全运行提供可靠的技术支持。

总之，矿用本安电路设计原则在矿山等危险环境中起着至关重要的作用。

本文将通过深入研究和详细解读矿用本安电路的设计原则，为相关从业人员提供实用的设计指南和安全建议。

通过这些努力，我们可以更好地保障矿山环境中的电气系统的安全性和稳定性，提升整体生产效率和人员的安全保护水平。

1.2文章结构文章结构部分的内容可以根据以下方式编写：1.2 文章结构本文主要分为三个部分进行论述，具体结构如下：1. 引言：通过概述矿用本安电路设计的背景和目的，引出本文的研究内容和意义。

2. 正文：主要包括矿用本安电路的定义和背景、设计原则的重要性以及具体要点的阐述。

2.1 矿用本安电路的定义和背景：介绍了矿用本安电路的定义以及它在矿山行业的应用背景。

通过对矿用本安电路的相关概念和特点的介绍，为后续的设计原则的论述做好铺垫。
