地板送风空调系统施工工法地板送风空调系统施工工法一、前言地板送风空调系统是一种新型的空调系统，它采用地板作为送风通道，通过细小的气孔将冷（热）风直接送到室内，实现快速、均匀的空调效果。
本文将对地板送风空调系统的施工工法进行详细介绍。
二、工法特点地板送风空调系统有以下特点：1. 空调效果好：由于冷（热）风直接从地板上升，避免了传统空调系统中风口离地面较高导致的热空气上升而冷空气下沉的问题，实现了更好的空气流通和舒适度。
2. 节约空间：地板送风空调系统可以将送风通道隐藏在地板下，不占用墙面或天花板的空间，使室内空间更利用更灵活。
3. 噪音低：由于送风通道在地板下，可以有效隔绝传统空调系统中风口带来的噪音，使房间更加安静。
4. 节能环保：相比传统空调系统，地板送风空调系统采用较低的送风速度，能够减少能耗并降低对室内环境的干扰。
三、适应范围地板送风空调系统适合于各种建筑物，尤其适用于高层建筑、室内装修精良的场所以及对空调效果有较高要求的场所，如酒店、办公楼、展览中心等。
四、工艺原理地板送风空调系统的工艺原理为：首先，在施工前确定好送风通道的位置和尺寸，并根据设计要求在地板上切割出相应的通气孔；然后，安装通气孔，连接风道，并进行密封处理以保证系统的气密性；最后，安装空调主机并进行调试，确保系统正常运行。
五、施工工艺1. 施工准备：合理安排施工计划，准备好所需的材料和工具，并保证施工场地的整洁和安全。
2. 预处理：根据设计图纸，确认送风通道的位置并测量尺寸，然后进行地面切割。
3. 安装通气孔：根据测量结果，在地板上安装通气孔，并进行密封处理，以保证空气不会泄漏。
4. 连接风道：将通气孔连接到风道上，并进行密封处理，以确保风道的准确连接和系统的气密性。
5. 安装空调主机：根据设计要求，将空调主机安装在合适的位置，并与送风通道进行连接。
6.调试：对安装完成的地板送风空调系统进行测试和调试，确保系统的正常运行和空调效果达到设计要求。

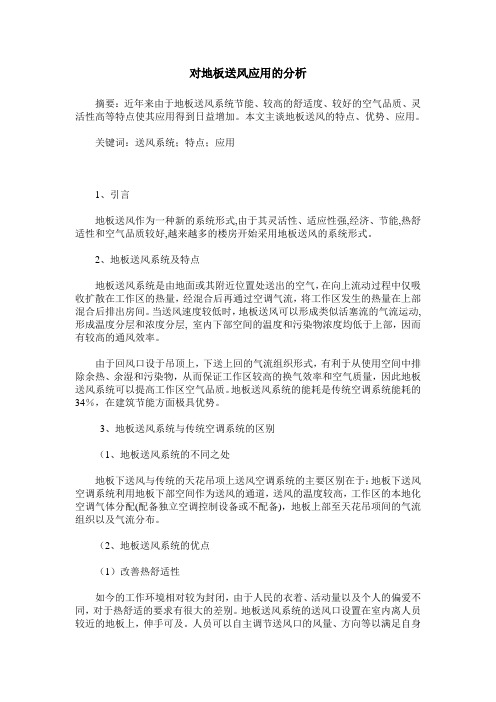

对地板送风应用的分析摘要：近年来由于地板送风系统节能、较高的舒适度、较好的空气品质、灵活性高等特点使其应用得到日益增加。
本文主谈地板送风的特点、优势、应用。
关键词：送风系统；特点；应用1、引言地板送风作为一种新的系统形式,由于其灵活性、适应性强,经济、节能,热舒适性和空气品质较好,越来越多的楼房开始采用地板送风的系统形式。
2、地板送风系统及特点地板送风系统是由地面或其附近位置处送出的空气，在向上流动过程中仅吸收扩散在工作区的热量，经混合后再通过空调气流，将工作区发生的热量在上部混合后排出房间。
当送风速度较低时，地板送风可以形成类似活塞流的气流运动, 形成温度分层和浓度分层, 室内下部空间的温度和污染物浓度均低于上部，因而有较高的通风效率。
由于回风口设于吊顶上，下送上回的气流组织形式，有利于从使用空间中排除余热、余湿和污染物，从而保证工作区较高的换气效率和空气质量，因此地板送风系统可以提高工作区空气品质。
地板送风系统的能耗是传统空调系统能耗的34％，在建筑节能方面极具优势。
3、地板送风系统与传统空调系统的区别（1、地板送风系统的不同之处地板下送风与传统的天花吊项上送风空调系统的主要区别在于：地板下送风空调系统利用地板下部空间作为送风的通道，送风的温度较高，工作区的本地化空调气体分配(配备独立空调控制设备或不配备)，地板上部至天花吊项间的气流组织以及气流分布。
（2、地板送风系统的优点（1）改善热舒适性如今的工作环境相对较为封闭，由于人民的衣着、活动量以及个人的偏爱不同，对于热舒适的要求有很大的差别。
地板送风系统的送风口设置在室内离人员较近的地板上，伸手可及。
人员可以自主调节送风口的风量、方向等以满足自身局部热环境，满足自身的舒适性，提高工作效率。
（2）便于建筑重新装修和改造。
在建筑功能用途改变，需要重新布置装修时，设置在活动地板上的送风口易变动，且在地板下的空间可方便电力线路、通讯线路、水管等的重新安装，这可大大地降低重新装修的费用。
地板送风系统施工工法地板送风系统施工工法一、前言地板送风系统是一种现代化的空气调节方式，通过地板下的通风管道将新鲜空气送至室内，通过地板上的散风口将空气均匀分散到室内建筑内部，从而实现良好的空气循环和舒适的室内环境。
本篇文章将介绍地板送风系统施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点地板送风系统施工工法的特点主要包括：1. 采用地板下通风管道，不占用室内空间，美观。
2. 散风口设计合理，可调节出风口的大小和方向，满足不同的空调需求。
3. 送风效果好，空气均匀分布，能够避免传统空调系统中常见的“天热地冷”的问题。
4. 节能环保，通过地板带热，减少空调系统的能耗，并且通过空气过滤器净化室内空气。
三、适应范围地板送风系统适用于各种室内场所，包括住宅、办公楼、商业建筑等。
尤其适用于对空调系统要求高、有装修要求的项目。
四、工艺原理地板送风系统通过地板下的通风管道将新鲜空气输送到散风口，实现空气的循环。
根据实际工程需求，在设计阶段确定散风口的位置和数量，并根据房间的大小和使用情况进行合理布置。
在施工过程中，根据设计要求进行地板下通风管道的铺设和连接，确保通风管道的密封性和稳定性。
在完成地板下通风管道的施工后，根据设计要求进行散风口的安装和调试，确保空气的均匀分布和温度调节的效果。
五、施工工艺地板送风系统施工工艺主要包括以下几个阶段：1. 设计阶段：根据实际需求确定散风口的位置和数量，并制定施工工艺和施工计划。
2. 材料准备：准备地板送风系统所需的通风管道、散风口、连接件等材料。
3. 地板下通风管道施工：根据设计要求进行地板下通风管道的铺设和连接，确保通风管道的密封性和稳定性。
4. 散风口安装与调试：根据设计要求进行散风口的安装和调试，确保空气的均匀分布和温度调节的效果。
5. 系统调试与验收：对已完成的地板送风系统进行调试，确保系统正常运行，并进行验收。
上海国际金融中心地板送风空调系统分析报告姜秀鹏【摘要】由于常规吊顶送风空调系统具有卫生条件欠佳、维护管理不便、耗能较大、气流组织不良、空间重新分隔困难等弊端,近年来在欧美国家越来越多的办公楼采用一种新的空调送风系统:地板送风式置换通风系统.相对于常规吊顶送风空调系统,地板送风系统具有较多优点,因而,在国内也逐渐得到运用.【期刊名称】《制冷与空调（四川）》【年(卷),期】2019(033)002【总页数】6页(P183-187,207)【关键词】高层建筑;地板送风;暖通空调;设计要点;热舒适性【作者】姜秀鹏【作者单位】上海冠丰房地产发展有限公司上海 201100【正文语种】中文【中图分类】TU8建筑的核心部分就是暖通空调，暖通空调的应用可以对房屋内部的温度进行调节，从而改善人们的生活条件，因此在建筑中被广泛应用。
但是建筑暖通空调系统形式选择不当会导致在使用过程中会消耗大量能源，严重增加建筑工程的成本，基于此，本文根据实际项目对建筑暖通空调系统形式之一地板送风的设计要点进行详细探讨。
地板送风是利用结构楼板与架空地板之间的空间做为静压箱，经处理的空气被送入地板静压箱后通过地板散流器（地板风口）送到室内空调使用区域内（约1.8m高），与室内空气发生热交换并形成空气分层后从吊顶（不需要回风管）或房间上部的的回风口直接排出。
相对常规空调送风系统，地板送风系统具有以下独特的优点：地板送风的风口布置靠近使用人员，几乎每个人均可以根据自己的感受而对风口进行风量和送风方向的调节，使得每个人的空调小环境均可被调整和控制，个人环境的热舒适性大大改善。
而常规吊顶送风系统，由于其风口设于吊顶上，使用人员很难进行风量调节。
地板送风由于采用地送顶回，空气中的大多数污染空气均集中在高于呼吸区的顶部回风的位置；地送风的地板风口布置靠近大多数使用人员（基本上每个人或几个人一个），新风直接送入人员活动区域，几乎每个人呼吸到的均是新鲜空气。
地板送风空调系统设计及主要难点分析摘要：通过实际工程设计案例，介绍了地板送风空调系统的设计步骤，分析地板送风空调系统在舒适度要求较高的场所中的应用，重点介绍地板送风空调系统设计中的技术要点及注意事项。
关键词：艺术工坊；空调；观众厅；展示馆，地板送风一、工程概况三宝蓬艺术产业园是集艺术工坊、观众厅、餐饮、展览馆等多种功能的建筑物群。
总建筑面积约2.6万平方米，主要由9组1--4层公建组成，沿山势错落布置，为江西景德镇地区的文化类地标建筑园区。
根据江西景德镇当地的气候及甲方要求,大楼内设置冷暖型的舒适性空调系统，园区代表性区域、要求比较高的场所空调形式采用地板送风系统。
本文仅介绍1#艺术工坊和4#大空间展览馆部分的空调通风设计。
1#艺术工坊主要由观众厅和舞台构成，房间功能主要用作表演及聚会等活动，房间面积为228平方米，房间高度7.3米；4#大空间展览馆主要为展厅，房间面积为地下363平方米，高度4.8米，地上707平方米，高度8.6米。
二、空调系统概况1.室外空气计算参数：夏季空调：干球温度:36.0°C 湿球温度:27.8°C 大气压力:99.85kPa冬季空调：干球温度-1.2°C 相对湿度82% 大气压力:101.86kPa2. 空气调节室内设计参数见下表：房间功能夏季冬季新风量m3/h.人允许噪音dB(A)温度°C相对湿度%温度°C相对湿度%1#艺术工坊22～2640～6518～20自然湿度3404#地下工坊22～2640～6518～20自然湿度2454#首层展厅122～2640～6518～20自然湿度3404#首层展厅222～2640～6518～20自然湿度3403.地板送风系统的室内冷负荷和热负荷的计算方法与顶部混合式送风系统相同。
但在确定供冷所需送风量时，考虑到地板送风系统在室内形成空气分层的特点，它与传统方法有所不同。
经过计算，1#艺术工坊空调冷负荷50KW, 空调热负荷23KW；4#首层展厅空调冷负荷200KW, 空调热负荷113KW。
通风空调工作总结
通风空调工作总结。
通风空调是现代建筑中不可或缺的设施，它可以为建筑内部提供舒适的温度和
空气质量。
在过去的一段时间里，我有幸参与了通风空调系统的设计、安装和维护工作，积累了一些经验和体会，现在我将对这些工作进行总结和分享。
首先，通风空调系统的设计是至关重要的。
在设计阶段，需要考虑建筑的结构、朝向、使用功能等因素，以确保系统能够有效地为建筑提供适宜的温度和空气流通。
同时，还需要考虑节能和环保的因素，选择合适的设备和技术，以降低能耗和减少对环境的影响。
其次，通风空调系统的安装和调试也是非常重要的。
在安装阶段，需要严格按
照设计要求进行施工，确保设备的安装位置、管道连接等都符合标准。
在调试阶段，需要对系统进行全面的测试和调整，以保证各个部件的正常运行和协调配合。
最后，通风空调系统的维护和保养是系统正常运行的保障。
定期的检查和清洁
工作可以有效地延长设备的使用寿命，减少故障的发生。
同时，及时的维修和更换工作也是必不可少的，以保证系统的稳定运行。
总的来说，通风空调系统的工作需要全面的考虑和细致的操作，只有这样才能
确保系统的正常运行和为建筑提供良好的室内环境。
希望通过我的总结和分享，能够对相关工作有所帮助，也欢迎大家一起交流和探讨。
1可持续发展建筑与地板送风空调------ 罗声辉 2003/11/5 -------（一） 概述 随着我国城市化的高速发展， 商业竞争日趋激烈、 信息技术一日千里， 办公自动化日新月异， 智能化办公室和各种高技术产业厂房等商业楼宇大兴土木。
然而， 用先进的室内设计理念去 观察和评价， 我们不难发现我国商用楼宇室内设计明显存在服务对象错位和漠视环境功能发 展需求的不良倾向。
现代商用楼宇对其功能提出了种种新的要求，突出表现如下： · 计算机、通信、智能化管理及新技术设备的引入和快速升级或更新； · 新公司构建或组织架构的重组对办公和经营场地重新装修或改造的频度明显加大； · 人们对健康而舒适的办公、工作环境越来越渴求，而企业对这种渴求的满足程度直接影 响员工对企业的凝聚力并进而影响企业的竞争力； · 企业文化的融入的需求日渐为企业管理者所高度关注； · 对照明、空调及装修环境的个性化需求； · 重新装修或修改装修的决策都可能是一件令管理者非常痛苦和艰难的事； 沿袭传统设计意念的室内设计基本没有对这些新功能要求作出积极的响应。
有鉴于我国长期 行业和专业分割， 设计开发与使用者的脱离和企业利益的短期行为， 通常开发商只偏重于考 虑当时可预知的准使用者的需要； 实际上， 连使用本身往往也不能预见物业使用功能发展的 需求；再者，物业的使用者也时常发生更替；如此，造成现代都市商用楼宇频繁重新装修的 浪费十分惊人。
着眼于商业楼宇的整个寿命周期，提前 20 年甚至 50 年，审视商业楼宇使用功能的需求， 设计和建造具备可持续发展的商业空间是今天建筑设计师所应负的高尚责任。
广州和珠三角地处我国开放改革的前沿， 长时期经济保持高速度的增长， 首当其冲的建造业 更是长盛不衰，极大地推动了当地经济的发展。
这种现象可能在全世界都是绝少的。
单就空调而论，广州和珠三角地区位处亚热带，冬暖夏热，商业建筑全年大部分时间要求供 冷，部分高档写字楼更要求全年通风供冷。
地板送风空调系统（地送风系统）样板段总结目录一、地板送风系统概况二、地板送风系统样板段目的三、地板送风样板段四、地板空腔静压测试分析五、地板送风系统调试六、总结6.1 施工工序6.2注意事项：七、待解决事宜附件一：地板空腔漏风测试数据附件二：地板送风系统测试数据一、地板送风系统概况本工程办公室楼层及行政高层会所楼层采用变风量地板下送风系统，由设置在每层空调机房内的空调箱，将处理到17℃的空气，通过酚醛风管送入450mm（上交所500mm）高的架空地板静压箱内（静压控制在12.5Pa~25Pa），酚醛风管每隔一跨设有一个区域变风量电动控制阀。
变风量空调箱为二次回风形式。
新风从集中设置于设备层的新风空调箱通过通风竖井送到每层的空调箱，新风竖井内与空调箱连接的支管上配备变风量电动阀，该装置根据室内二氧化碳浓度调节新风量。
内区风口为手动调节圆型散流器，外区地板内安装带冷热两用对流散热器，以承担玻璃幕墙的空调冷热负荷，此对流散热器自带温度控制模块，根据负责区域的温度进行无极变速变风量控制。
吊顶空间将用作回风静压箱，在空调机房局部设有回风风管与机房连接。
地板送风系统的漏风可分为两类，1类漏风是漏向空调区域以外的区域，2类漏风是漏向空调区域内的，1类漏风将影响空调使用功能及空调能耗，是须严格控制的，2类漏风将影响空调使用功能及破坏气流组织，影响舒适性，因此控制漏风是实现地板送风的关键。
图1 地板送风系统原理图二、地板送风系统样板段施工目的1）地板送风静压箱由架空地板与建筑结构构成，因此凡是与地板静压箱存在交界面（包括架空地板、建筑结构、风管、强弱电桥架、空调水管、幕墙、电梯、碎纸吸尘管线等）的施工均需考虑漏风封堵措施，如封堵措施不到位，将难以形成静压，影响室内空调效果，样板段能够有效验证所采用的漏风封堵措施是否有效。
2）本工程中各标准层空调机房空间十分狭小，空调箱几乎占据了整个机房80%的空间，空调机房内的施工空间十分有限。
同时，空调系统回风采用二次回风，空调机房作为回风腔，为了保证空调机房的密闭性，对穿越空调机房的所有管线同样需做好漏风封堵措施。
通过样板段施工可摸索出最科学合理的施工顺序，提高空调机房的施工质量。
3）地板送风系统的施工涉及多个专业和工种（土建、机电、精装、幕墙），同时对地腔的洁净度有较高要求，通过样板段可以摸索出一套科学、合理的地板送风系统施工工序及管理制度，确保地板送风系统使用功能及洁净度要求。
三、地板送风样板段东塔楼10F 作为地板送风系统样板段（如图2）进行样板施工，包括一个空调机房、一个配电间、一个弱电间、542m 2的办公区域、一条走道及一个42m 2的电梯厅。
由于21~22轴、A 轴位置为人货梯，幕墙暂无法施工，以及21~22轴、C 轴位置内幕墙施工进度较晚，在样板段施工之前无法安装完毕，采用轻钢龙骨石膏板进行临时封闭，防止风雨侵袭，并在人货梯位置开设临时门，方便施工人员出入。
在24~25轴、C 轴位置新增空调机房，暂不施工，机房隔墙以及中间廊桥位置和电梯井同样采用轻钢龙骨石膏板进行临时封闭。
黄色区域采用轻钢龙骨石膏板隔墙及成品玻璃隔墙搭设2个模拟办公区，面积分别为27m 2和45 m 2。
图2 东塔楼样板区域 空调机房弱电间轻钢龙骨石膏板模拟办公区轻钢龙骨石膏板四、地板空腔静压测试分析下表为采取各类封堵措施后地板空腔静压变化分析（详细测试数据见附件1）。
地板模块缝用玻璃胶封堵，对流散热器用塑料薄膜封堵5地板模块缝用玻璃胶封堵，地板与墙面缝硅胶封堵，电梯厅走道地板与墙面硅胶封堵，石膏板龙骨内侧封堵，对流散热器已封堵6对内外区物理隔断处地板框架进行漏风封堵7五、地板送风系统调试首先完成空调箱单机调试以及风管系统各送风阀风量平衡后，空调机组连续运行8小时，每隔2小时对空调箱运行参数，地板风口风速、风量，回风口风速、风量，地板空腔静压等参数进行记录（详细数据见附件2）。
通过各组数据对比分析，得出以下结论：1）风口开度为全开情况下，风口风速平均2.2m/s，地板空腔静压能够维持在10~13Pa之间，且整个空腔的静压相对比较稳定及均匀；2）各回风口风速平均1.2m/s，且各回风口风速相近，说明整个办公区域的回风情况良好，没有出现回风不畅的现象；3）通过回风总管上测得的回风量与空调机组上测得的一、二次回风量比较，可以发现机房存在漏风现象，主要原因是机房门为临时门，空调机房作为一个回风空腔，未来在选择机房防火门时应当考虑适当的密闭性；4）本次测得空调机房内外压差为46Pa左右，在机组运行情况下，机房门能够轻松开启，等未来正式防火门安装完毕后可进一步确认机房内外压差及机房门是否能够轻松开启。
8六、总结6.1 施工工序地板送风系统总体施工原则为先顶部机电管线及墙面施工，再吊顶施工，最后进行地面机电管线及地板施工。
幕墙封闭吊顶内机电管线安装幕墙层间封堵施工穿墙、穿楼板孔洞封堵封堵情况目视检查，隐蔽验收房间分隔墙施工吊顶施工核心筒墙面施工精装垃圾清理风管安装位置地坪标高复测防尘地坪施工核心筒外空调水管施工核心筒外酚醛风管施工核心筒外强弱电桥架施工核心筒内酚醛风管、桥架配合地板支架安装风管漏风量测试桥架线缆敷设穿墙、穿楼板孔洞封堵封堵情况目视检查，隐蔽验收地板安装地板风口安装地毯、地砖等铺装对流散热器安装垃圾清理机电垃圾清理垃圾清理系统联动调试大保洁地板空腔漏风量检测临时电空调箱单机调试，风量平衡办公区域及走道、电梯厅区域施工工序空调机房的施工需土建与机电安装单位（包括银欣弱电）密切配合，确保机房的气密性。
空调箱定位各类管线进机房强弱电线盒调整确定地漏位置穿墙、穿楼板孔洞封堵封堵情况目视检查，隐蔽验收土建墙面吸音板施工土建天花防水施工土建天花吸音板龙骨施工防尘地坪施工空调箱钢基础施工空调箱就位顶面板管线支架安装土建天花吸音板安装新风管接驳空调箱空调水管接驳空调箱消防喷淋管安装DDC箱安装机房内照明灯具安装送风总管接驳空调箱送风总管进机房并做好套管漏风封堵机房内架空地板施工机房防火门施工土建墙面粉平空调机房施工工序6.2注意事项：机电：1）吊顶施工前对所有穿墙、穿楼板的管线套管进行防火封堵，桥架、线管同样需要进行防火封堵，并进行隐蔽验收；2）对地板空腔内的强弱电接线盒进行密封；3）与其他专业工种密切配合，严格按施工工序进行施工；4）移交给其他专业施工前，须对垃圾彻底清理；5）地板空腔内桥架的布置需根据精装图纸进行调整，避开龙骨位置进行桥架布置，并尽量降低桥架标高，不影响地板风口的安装；6）做好成品保护，对流散热器安装完毕后采用塑料薄膜覆盖，防止灰尘进入设备及地板空腔内。
地板：1）与其他专业工种密切配合，严格按施工工序进行施工；2）应做好地板模块间缝隙的密封、与墙面的密封以及内外区隔断处地板框架的密封；3）对流散热器采用支架悬挑，安装于幕墙层间封堵上方紧贴幕墙，不破坏层间封堵，不借力于幕墙上；4）跨越风管地板支架采用在70*50mm方钢旁边设置角钢，安装20*30mm 的小横梁，地板安装与小钢梁上，地板安装后与70mm的方钢上表面齐平；5）做好成品保护，地板送风口安装完毕后采用塑料薄膜覆盖，防止灰尘进入设备及地板空腔内。
土建：1）与其他专业工种密切配合，严格按施工工序进行施工；2）对所有孔洞采用嵌砖、水泥等封堵，并粉平；3）空调机房内墙面吸音板施工前须粉平，防止漏风；4）固化剂涂刷前须对毛地坪进行打磨，局部地坪比较坑洼需抹平，另外在固化剂中添加着色剂，便于区分是否涂刷过固化剂；5）施工时注意对其他单位的产品保护；6）移交给其他专业施工前，须对垃圾彻底清理。
幕墙：1）与其他专业工种密切配合，严格按施工工序进行施工；2）认真做好层间封堵施工，确保防火性能以及保证吊顶回风空腔的密闭性；3）对于层间封堵应进行隐蔽验收；4）施工时注意对其他单位的产品保护；5）移交给其他专业施工前，须对垃圾彻底清理。
精装：1）精装节点图需提交上安审核；2）与其他专业工种密切配合，严格按施工工序进行施工；3）所有管线安装完毕后对所有孔洞封堵，监理目视检查进行隐蔽验收；4）各专业办理移交前，须对施工垃圾彻底清理；5）地面机电管线安装前，配合机电安装单位在楼板上弹线标注隔墙龙骨位置；6）墙面龙骨设置在架空地板完成面以上，架空地板直接与墙面收头，防止空调风顺着龙骨漏至吊顶回风腔内；7）隔墙龙骨顶天立地安装，地板空腔内隔墙龙骨须密封；8）精装施工单位针对各漏风节点的施工应严格按照图纸及施工工艺执行；9）施工时注意对其他单位的产品保护。
七、待解决事宜7.1 架空地板标高超出范围酚醛风管尺寸较大，结构楼板地坪存在高低差，导致留给架空地板安装空间不够，样板段架空地板安装后完成面标高450mm，已无地毯、地板、地砖等装饰面材的铺装空间。
7.2对流散热器安装位置对流散热器采用支架悬挑，安装于幕墙层间封堵上方紧贴幕墙，不破坏层间封堵，不借力于幕墙上，此位置待精装设计确认，另外对流散热器与幕墙间的地板形式待精装设计确认。
7.3内外区物理隔断设置位置内外区物理隔断可以有效防止地板空腔内空调风从对流散热器及幕墙层间封堵处泄露，但是隔断设置位置（与幕墙距离）需要与精装协商，在保障地板送风腔最大化的同时，尽量减少管线穿越物理隔断，方便隔断施工以及减少漏风点。
北侧距幕墙2850mm东侧距幕墙2360mm 南侧距幕墙2750mm7.4走道、电梯厅机电管线众多，架空地板支架形式采用两侧地板支架采用8#槽钢，横梁及斜拉杆采用50*30mm的方钢，中间设置支撑，上铺3mm钢板，石材直接粘结于钢板上，样板段电梯厅已铺设石材有待进行强度测试。
7.5电梯厅内有风管阀门，需开设检修孔电梯厅中间位置存在风管阀门，需开设检修孔，电梯厅内铺装石材，开设检修孔影响美观。
7.6空调机房内架空地板形式及排水沟问题空调机房内架空地板形式未定，以及是否需要做钢制排水沟。
7.7架空地板产品及安装工艺问题地板平接缝较大，存在漏风现象，与墙面收头采用的密封垫料需调整，无法达到密封效果，地板螺丝质量较差，地板反复拆装2~3次后，螺丝滑牙。
附件一：地板空腔漏风测试数据静压测试点测试位置附件二：地板送风系统测试数据1、测试仪器测试漏风量范围：2、系统调试2.1测试条件：1、风机为工频运转（50HZ）；2、新风阀为关闭状态；3、各房间门为关闭状态；4、空调机房门为木质临时门；5、测试时间：2017.7.4 13:00~22:00。
2.4风口平均风速、风量地板送风口安装位置如下图：各地板送风口风速、风量见下表：2.5回风口平均风速、风量回风口安装位置如下图：2.6地板空腔静压地板静压测点位置见下图：2.8核心筒外围风管正上方风口距风管5.8cm，风速0.85m/s，风量96.7m3/h。
