第三节液化石油气的罐车罐体一、基本结构液化气罐车的罐体是一个承受内压的卧式圆筒形钢制焊接压力容器，为厂保证在规定的设计温度和相应的工作压力下，能够安全可靠，并且方便地进行充装、运输作业，罐体的基本结构应包括以下基本部件；筒体、封头，人孔、气相与液相接缘、气相管、安全阀接缘、液面计接缘、温度计接缘、径向防冲板、支座和吊装环等部件。
罐车罐体的结构示意图如图2-4所示。
1、简体与封头筒体多采用圆柱形。
一方面从筒体承压角度考虑可使应力分布均匀，避免应力集中。
另一方面从制造角度考虑可使制造工艺简单，加工方便。
一般罐车筒体的厚度不超过20mm，多采用冷卷成型．封头多采用标准椭圆形封头，可以冲压成形，大直径的封头可以分瓣拼接。
2．接缘接缘的结构形式，随需要连接附件的结构与要求而异，由于罐车是属于压力低于10MPa的压力容器，其接绦的结构可按GB 150所推荐的接缘形式，绝大多数都采用对接焊凸缘。
3．人孔为便于罐体的制造、检验与修理，《液化气体汽车罐车安全监察规程)要求，罐体上至少设置一个公称直径不小于400mm的人孔。
人孔的位置安排常见的有3种情况，一是放在罐体的顶部，拆装与检修内部方便，但却增加了罐体的尺寸高度和重心；二是放在罐体的底部,这样拆装和内部检修时极不方便，因为离汽车底盘及其他零件较近，相对位置比较紧张，但可以降低罐体的重心；三是放在封头上，这样可以兼顾以上两个方面的优点。
4．气相管气相管将罐内液化石油气的气相与外部气相管路连通，通过Dg25球阀在装卸作业中与地面储罐之间保持气相平衡。
5．径向防冲板为了减少罐车运行和紧急制动时液体对罐体的冲击力，罐内应设置防波板(防冲板)。
《液化气体汽车罐车安全监察规程》要求：每个防波板的有效面积应大于罐体横断面积的40％，防波板的安装位置，应使上部弓形面积小于罐体横断面积的20％，防波板与罐体的联接应采用牢固的结构，防止产生裂纹和脱落，每个防波段的容积一般不大于3m3 第四节汽车罐车的安全附件及装置一、安全阀1．作用及基本要求安全阀是设置在罐车罐体上最重要的安全附件。
目前投入运行使用的液化石池气铁路罐车，由车底架、走行部、罐车、装卸阀件、安全阀、紧急切断阀、遮阳罩、操作台、支座等附件组成。
几种液化石油气铁路罐车的主要构造如图2—1、图2—2、图2—3、图2—4。

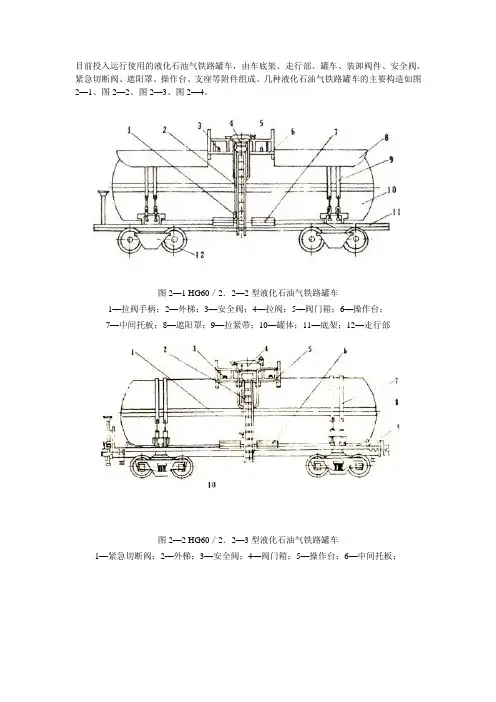

图2—1 HG60／2．2—2型液化石油气铁路罐车1—拉阀手柄；2—外梯；3—安全阀；4—拉阀；5—阀门箱；6—操作台；7—中间托板；8—遮阳罩；9—拉紧带；10—罐体；11—底架；12—走行部图2—2 HG60／2．2—3型液化石油气铁路罐车1—紧急切断阀；2—外梯；3—安全阀；4—阀门箱；5—操作台；6—中间托板；7—拉紧带；8—罐体；9—车底架；10—走行部图2—3 HG70／2．2—1型液化石油气铁路罐车1—操作台；2—长带调整器；3—中间支座；4—阀体箱；5—安全阀；6—车底架；7—罐体；8—走行部；9—鞍座；10—紧急切断手柄；11—铭牌图2—4 LPGl00／2．2型液化石油气罐车一、车底架液化石油气铁路罐车可采用有底架或无底架的二种结构形式。
其设计应符合TB1335—78《铁路车辆强度设计及试验鉴定规范》。
对于有底架的罐车，全部选用铁道部定型罐车底架如G60或G17型。
无底架的罐车，如G60A或G17A型等罐车属于无底架罐车，应选用铁道部的定型部件，并按铁道部TB-1532—84《罐车通甩技术条件》规定进行装配。
符合TBl56—84《铁路货车安全规定》和GBl46．1—83《标准轨距铁路机车车辆限界》的规定。
二、走行部(转向架)走行部的位置介于车体与轨道之间，引导车辆沿钢轨行驰和承受来自车体及线路的各种载荷并缓和动作用力，是保证车辆运行品质的关键部件，一般称它为转向架。
早期二轴车的走行部把轮对、轴箱、弹簧等直接接在车底架下，近代走行部的结构形式多样，一般都做成一个相对独立的通用部件以适应多种车辆的需要。
液化石油气铁路罐车转向架为转8A型转向架，这种转向架优点是结构比较简单、坚固、检修方便，在120km／h的速度范围内具有良好的运行品质。
