实验三3-8译码器功能测试及仿真一、实验目的1、掌握中规模集成3-8译码器的逻辑功能和使用方法。

2、进一步掌握VHDL语言的设计。

二、预习要求复习有关译码器的原理。

三、实验仪器和设备1．数字电子技术实验台1台2．数字万用表1块3．导线若干4.MUX PLUSII软件5.74LS138集成块若干四、实验原理译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器分为通用译码器和显示译码器两大类。

前者又分为变量译码器和代码变换译码器。

1．变量译码器（又称二进制译码器）用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。

若有n个输入变量，则有2n个不同的组合状态，就有2n个输出端供其使用。

而每一个输出所代表的函数对应于n个输入变量的最小项。

以3线－8线译码器74LS138为例进行分析，下图(a)、(b)分别为其逻辑图及引脚排列。

其中 A2、A1、A0为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。

下表为74LS138功能表，当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。

当S1＝0，2S＋3S＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。

3－8线译码器74LS138逻辑图及引脚排列图74LS138功能表输入输出S12S+3S A2A1A00Y1Y2Y3Y4Y5Y6Y7Y1 0 0 0 0 0 1 1 1 1 1 1 11 0 0 0 1 1 0 1 1 1 1 1 11 0 0 1 0 1 1 0 1 1 1 1 11 0 0 1 1 1 1 1 0 1 1 1 11 0 1 0 0 1 1 1 1 0 1 1 11 0 1 0 1 1 1 1 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 0 11 0 1 1 1 1 1 1 1 1 1 1 00 ×××× 1 1 1 1 1 1 1 1× 1 ××× 1 1 1 1 1 1 1 1二进制译码器实际上也是负脉冲输出的脉冲分配器。

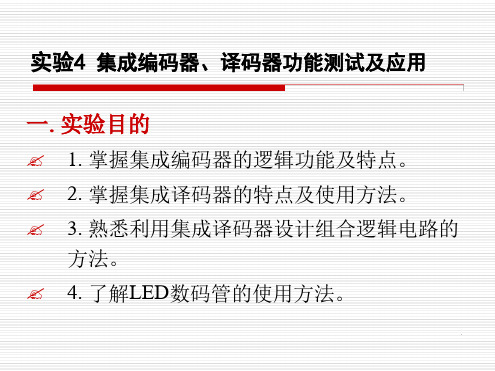

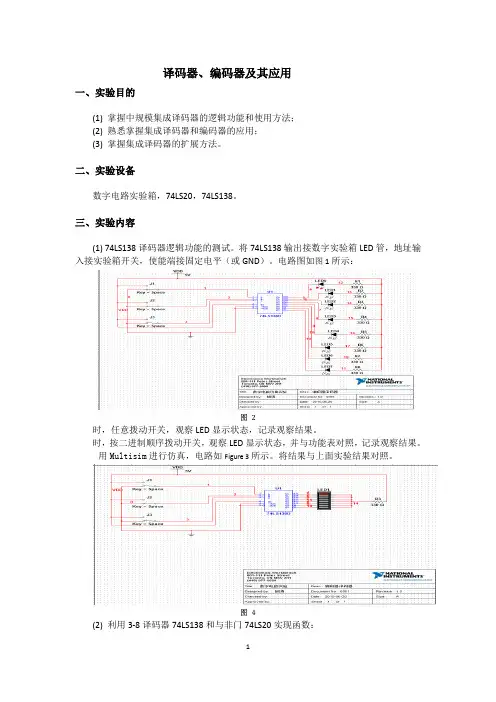

译码器、编码器及其应用一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器和编码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，74LS20，74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。

电路图如图1所示：图2时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。

将结果与上面实验结果对照。

图4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按图5所示的电路连接。

并用Multisim进行仿真，将结果对比。

图6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如图7所示（实验台上的电路没有接下面的两个8灯LED）：图8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。

实际用实验台测试时，LE0灯显示如图9所示。

当输入时，应该是输出低电平，故理论上应该第二个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 6所示。

图10图11(2) 利用3-8译码器74LS138和与非门74LS20实现函数。

输入，由可知，小灯应该亮。

在实验台测试结果如图12所示。

输入，分析知小灯应该灭，测试结果如图13所示。

输入，分析知小灯应该亮，测试结果如图14所示。

译码器及其应用试验汇报范文5试验三译码器及其应用一、试验目旳1、掌握译码器旳测试措施。

2、理解中规模集成译码器旳功能，管脚分布，掌握其逻辑功能。

3、掌握用译码器构成组合电路旳措施。

、学习译码器旳扩展。

4二、试验设备及器件1、数字逻辑电路试验板 1块2、74HC138 3-8线译码器 2片3、74HC20 双4输入与非门 1片三、试验原理1、中规模集成译码器74HC13874HC138是集成3线,8线译码器，在数字系统中应用比较广泛。

图3,1是其引脚排列。

其中 A2 、A1 、A0为地址输入端， 0Y, 7Y为译码输出端，S1、2S、3S为使能端。

表3-1为74HC138真值表。

74HC138工作原理为:当S1=1，S2+S3=0时，电路完毕译码功能，输出低电平有效。

其中:2、译码器应用由于74HC138 三-八线译码器旳输出包括了三变量数字信号旳所有八种组合，每一种输出端表达一种最小项，因此可以运用八条输出线组合构成三变量旳任意组合电路。

四、试验内容1、译码器74HC138 逻辑功能测试(1)控制端功能测试测试电路如图3-2所示。

按表3-2所示条件输入开关状态。

观测并记录译码器输出状态。

LED指示灯亮为0，灯不亮为1。

测试成果如下:输入输出 S1 ,S2 ,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 x x x x x 1 1 1 1 1 1 1 1 1 1 0 x x x 1 1 1 1 1 1 1 1 1 0 1 x x x 1 1 1 1 1 1 1 11 1 1 x x x 1 1 1 1 1 1 1 1(2)逻辑功能测试将译码器使能端 S1、,S2、,S3地址端A2、A1、A0 分别接至逻辑电平开关输出口，八个输出端依次连接在逻辑电平显示屏旳八个输入口上，拨动逻辑电平开关，按表3, 3逐项测试74HC138旳逻辑功能。

逻辑功能测试，成果如下:输入输出 S1 ,S2+,S3 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 x x x x 1 1 1 1 11 1 1 x 1 x x x 1 1 1 1 1 1 1 1 当时我A2A1A0旳状态是111，老师问我在发光二极管应对应哪个灯亮，我回答是八。

数字电子电路实验报告实验名称：译码器及其应用一、实验目的：1、掌握译码器的测试方法，熟悉数码管的使用；2、了解中规模集成译码器的原理，管脚分布，掌握其逻辑功能，以及译码显示器电路的构成原理；3、掌握用译码器构成组合电路的方法和BCD-七段译码/驱动器的使用方法。

4、学习译码器的扩展。

二、实验设备及其器件1、SAC-DM32数字电路实验箱1个2、74LS138 3-8线译码器2片3、74LS20双4输入与非门1片4、74LS47（译码显示器）1片5、共阳极七段数码管1个三、实验原理1、中规模集成译码器74LS13874LS138是集成3线-8线译码器，在数字系统中应用比较广泛。

图3-1是其引脚排列。

其中A2、A1、A0为地址输入端，Y0`～Y7为译码输出端,S1、S2、S3为使能端。

表3-1为74LS138 truth table。

74LS138工作原理为：当S1=1，S2+S3=0时，电路完成译码功能，输出低电平有效。

其中：表3-1 74LS138真值表输入输出S A2A1AYY1Y2Y3Y4Y5Y6Y70 ××× 1 1 1 1 1 1 1 11 0000 1 1 1 1 1 1 11 001 1 0 1 1 1 1 1 11 010 1 1 0 1 1 1 1 11 011 1 1 1 0 1 1 1 11 100 1 1 1 1 0 1 1 11 101 1 1 1 1 1 0 1 11 110 1 1 1 1 1 1 0 11 111 1 1 1 1 1 1 1 0图3-1 74LS138 引脚图3-2 74LS138内部电路图2、译码器的应用（见实验指导书P11-P12）3、显示译码管（1）七段发光二极管（LED）数码管LED数码管是目前最常用的数字显示器。

以下是数字显示器的介绍（详细见实验指导书P12-P13）：四、 实验步骤：1、 译码器74LS138逻辑功能测试（1） 控制端功能测试测试电路如图3-6所示。

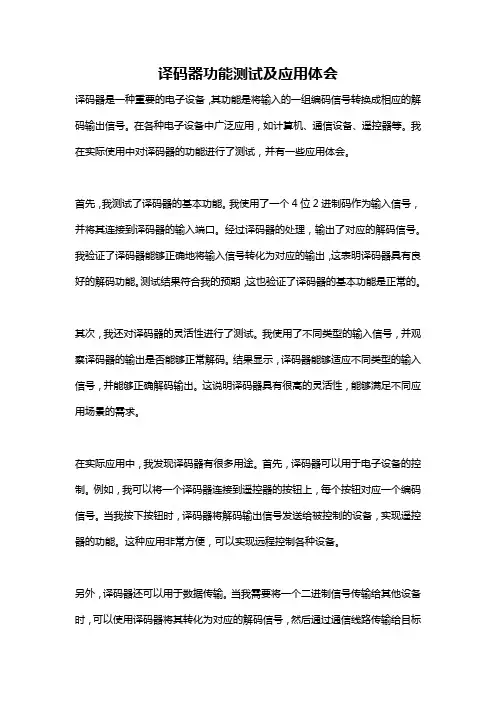

译码器功能测试及应用体会译码器是一种重要的电子设备，其功能是将输入的一组编码信号转换成相应的解码输出信号。

在各种电子设备中广泛应用，如计算机、通信设备、遥控器等。

我在实际使用中对译码器的功能进行了测试，并有一些应用体会。

首先，我测试了译码器的基本功能。

我使用了一个4位2进制码作为输入信号，并将其连接到译码器的输入端口。

经过译码器的处理，输出了对应的解码信号。

我验证了译码器能够正确地将输入信号转化为对应的输出，这表明译码器具有良好的解码功能。

测试结果符合我的预期，这也验证了译码器的基本功能是正常的。

其次，我还对译码器的灵活性进行了测试。

我使用了不同类型的输入信号，并观察译码器的输出是否能够正常解码。

结果显示，译码器能够适应不同类型的输入信号，并能够正确解码输出。

这说明译码器具有很高的灵活性，能够满足不同应用场景的需求。

在实际应用中，我发现译码器有很多用途。

首先，译码器可以用于电子设备的控制。

例如，我可以将一个译码器连接到遥控器的按钮上，每个按钮对应一个编码信号。

当我按下按钮时，译码器将解码输出信号发送给被控制的设备，实现遥控器的功能。

这种应用非常方便，可以实现远程控制各种设备。

另外，译码器还可以用于数据传输。

当我需要将一个二进制信号传输给其他设备时，可以使用译码器将其转化为对应的解码信号，然后通过通信线路传输给目标设备。

目标设备接收到信号后，再使用相同类型的译码器将解码后的信号转回原始的二进制信号。

这种应用在数据通信中非常常见，有助于提高数据传输的准确性和稳定性。

此外，译码器还可以用于信息显示。

如LED显示屏，可以使用译码器将输入的编码信号解码成不同的字符或图形，并通过LED灯显示出来。

这样可以实现信息的直观展示，例如在交通信号灯中，不同颜色的LED灯通过译码器解码，展示不同的信号，便于行人和驾驶员理解。

总结起来，译码器是一种功能强大、灵活性高的电子设备。

在测试中，它展现了良好的解码功能和适应不同输入信号的能力。

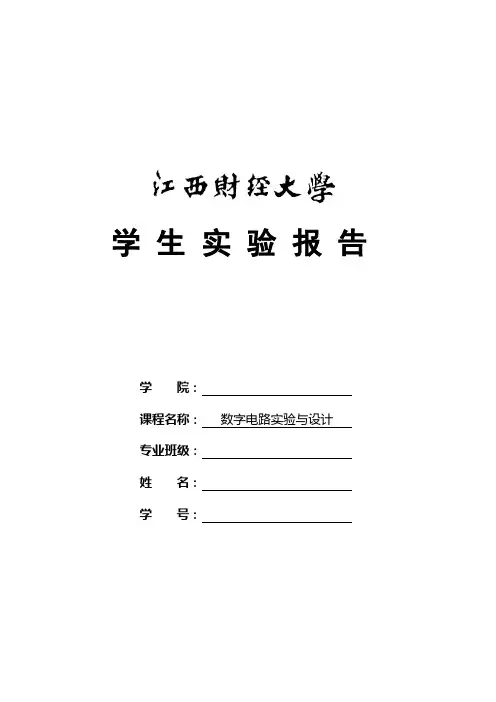

学生实验报告学院：课程名称：数字电路实验与设计专业班级：姓名：学号：学生实验报告(一)学生姓名学号同组人: 实验项目编码器、译码器的功能测试及应用■必修□选修□演示性实验■验证性实验□操作性实验□综合性实验实验地点W105 实验仪器台号指导教师实验日期及节次一、实验综述1. 实验目的：（1）了解编码器、译码器和数码管的管脚排列和管脚功能。

（2）掌握编码器、译码器和数码管的性能和使用方法。

2. 实验所用仪器及元器件：（1）示波器、信号源、万用表、数字实验箱和电脑。

（2）集成电路TTL74LS147、TTL74LS148、TTL74LS47、TTL74LS04、电阻和电位器等。

3. 实验原理：（1） 10- 4线优先编码器74HC14774HC147外引线排列如图1所示，逻辑符号如图2所示。

图1 74HC147外引脚排列图图2 74HC147逻辑符号如图74HC147有9路输入信号，4位BCD码输出，因输出端带圈，所以输入输出均为低电平有效。

他将0—9十个十进制数编成4位BCD码，可把输入端的9路输入信号和隐含的不变信号按优先级进行编码，且优先级别高的排斥级别低的。

当输入端都无效时，隐含着对0路信号进行编码（输出采用反码输出）。

74HC147的功能见表1。

表1 10- 4线优先编码器74HC147输入输出I2I3I4I5I6I7I8I9I3Y2Y1Y0Y1H H H H H H H H H H H H H××××××××L L H H L×××××××L H L H H H××××××L H H H L L L×××××L H H H H L L H××××L H H H H H L H L×××L H H H H H H L H H××L H H H H H H H H L L×L H H H H H H H H H L HL H H H H H H H H H H H L （2） 8-3线优先编码器74LS14874LS148是8-3线优先编码器逻辑符号如图3，外引线排列如图4所示。

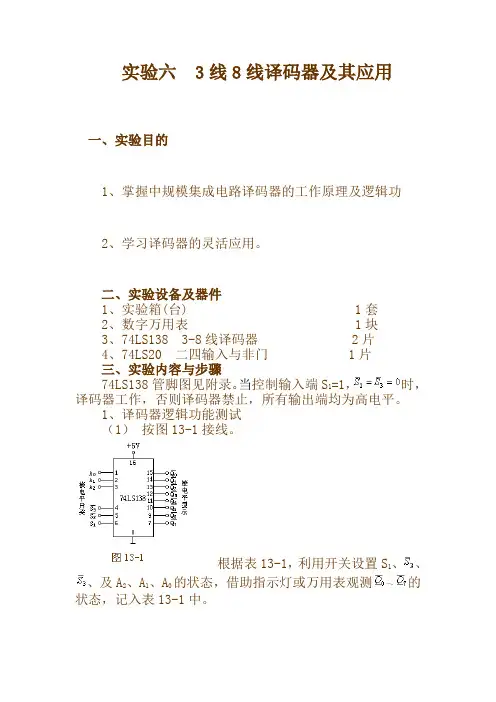

实验六 3线8线译码器及其应用一、实验目的1、掌握中规模集成电路译码器的工作原理及逻辑功2、学习译码器的灵活应用。

二、实验设备及器件1、实验箱(台) 1套2、数字万用表 1块3、74LS138 3-8线译码器 2片4、74LS20 二四输入与非门 1片三、实验内容与步骤74LS138管脚图见附录。

当控制输入端S1=1，时，译码器工作，否则译码器禁止，所有输出端均为高电平。

1、译码器逻辑功能测试（1）按图13-1接线。

根据表13-1，利用开关设置S1、、、及A2、A1、A0的状态，借助指示灯或万用表观测～的状态，记入表13-1中。

2、用两片74LS138组成4-16线译码器按图13-2接线，利用开关改变输入D0-D3的状态，借助指示灯或万用表监测输出端，记入表13-2中，写出各输出端的逻辑函数。

图13-2表13-2 输入输出D 3D2D1D0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 0 10 1 1 00 1 1 11 0 0 01 0 0 11 0 1 01 0 1 11 1 0 01 1 0 11 1 1 01 1 1 13、利用译码器组成全加器线路用74LS138和74LS20按图13-3接线，74LS20芯片14脚接 +5v，7脚接地。

利用开关改变输入A i、B i、C i-1的状态，借助指示灯或万用表观测输出S i、C i的状态，记入表13-3中，写出输出端的逻辑表达式。

图13-3表13-3 输入输出S 1AiBiCi-1SiCi0ΦΦΦ10001001101010111100110111101111四、实验要求：1、整理各步实验结果，列出相应实测真值表。

2、总结译码器的逻辑功能及灵活应用情况。

3、交出完整的实验报告。

计算机科学与工程学院 数字电路实验报告专业__软件工程 _班级 姓名__王金华____学号___50___实验二 译码器及其应用一、 实验目的1. 掌握 3 -8 线译码器、4 -10 线译码器的逻辑功能和使用方法。

2. 掌握用两片 3 -8 线译码器连成 4 -16 线译码器的方法。

3. 掌握使用 74LS138 实现逻辑函数和做数据分配器的方法。

二、 实验仪器和器材1、数字逻辑电路实验箱。

2、数字逻辑电路实验箱扩展板。

3、数字万用表、双踪示波器。

4、芯片 74LS138（两片）、74LS42、74LS20 各一片。

三、 实验原理译码是编码的逆过程，它的功能是将具有特定含义的二进制码进行辨别，并转换成控 制信号，具有译码功能的逻辑电路称为译码器。

译码器在数字系统中有广泛的应用，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

下图表示二进制译码器的一般原理图：个输入端，n2个输出端它具有 n 和一个使能输入端。

在使能输入端为有效电平时，对应每一组输入代码，只有其中一个输出端为有效电平，其余输出端则为非有效电平。

每一个输出所代表的函数对应于 n 个输入变量的最小项。

二进制译码器实际上也是负脉冲输出的脉冲分配器，若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器（又称为多路数据分配器）。

1、3-8 线译码器74LS138它有三个地址输入端A、B、C，它们共有8种状态的组合，即可译出8个输出信号Y0~Y7。

另外它还有三个使能输入端E1、E2、E3。

它的引脚排列见图4-2，功能表见表4-1。

2、4-10 线译码器74LS42它的引脚排列见图4-3，功能表见表4-2。

四、实验内容及实验步骤图 4-4 两片 74LS138 组合成1. 74LS138 译码器逻辑功能测试将数字逻辑电路实验箱扩展板插在实验箱相应位置，并固定好，找一个 16PIN 的插座插上芯片 74LS138，并在 16PIN 插座的第 8 脚接上实验箱的地（GND ），第 16 脚接上电源（VCC ）。

一、实验目的1. 理解译码器的基本原理和功能。

2. 掌握中规模集成译码器（如74HC138）的逻辑功能和使用方法。

3. 熟悉译码器在数字系统中的应用，如地址译码、信号控制等。

4. 提高动手能力和实验操作技能。

二、实验器材1. 数字逻辑电路实验板2. 74HC138 3-8线译码器3. 数码管显示器4. 连接线5. 电源6. 计算器三、实验原理译码器是一种将输入的二进制代码转换成特定输出的逻辑电路。

它广泛应用于数字系统中，如地址译码、信号控制、编码器/译码器等。

本实验以74HC138 3-8线译码器为例，介绍译码器的基本原理和应用。

74HC138是一种常见的3-8线译码器，它具有3个地址输入端（A2、A1、A0）和8个输出端（Y0-Y7）。

当输入端A2、A1、A0的编码为000、001、010、011、100、101、110、111时，相应的输出端Y0-Y7输出低电平，其他输出端输出高电平。

四、实验内容1. 译码器功能测试（1）按照实验指导书连接电路，将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端。

（2）将译码器的输出端Y0-Y7连接到数码管显示器的输入端。

（3）根据74HC138的功能表，输入不同的地址码，观察数码管显示器的输出结果。

2. 地址译码电路设计（1）设计一个简单的地址译码电路，将输入端A0、A1、A2作为地址输入，输出端Y0-Y7作为片选信号。

（2）根据地址译码电路的设计，编写程序，实现数据的输入输出。

五、实验步骤1. 译码器功能测试（1）连接电路：将74HC138的输入端A2、A1、A0连接到数字逻辑电路实验板的地址输入端，将输出端Y0-Y7连接到数码管显示器的输入端。

（2）设置地址码：使用计算器设置地址码（A2、A1、A0），例如000、001、010、011、100、101、110、111。

（3）观察输出结果：观察数码管显示器的输出结果，确认是否与74HC138的功能表一致。

数字逻辑实验报告：译码器及其应用
译码器是一种可以转换数字信号的设备或系统。

它的主要功能是将输入的数字序列
(被称为码)转换为一个输出的数字序列。

这样，便能从一种形式再转换成另一种形式。

这
种变换叫做译码，实际上它将信号转换为可读的形式为人类所理解。

译码器集成了各种电路，用来检测输入的数字信号，并输出结果。

这种电路将被解码
的数字信号转换成字节，以便我们使用它们来提取信息。

译码器经常用于信息传输，识别
图像，还可以用来将数字信号转换成语音。

译码器的应用也受到很多的关注，尤其是在处理复杂的数字信号时，译码器被见识到
了其精确的处理方式。

它可以将一种复杂的、编码的信号转换成简单的、易于理解的信号。

它还可以用于编码器的工作，比如将文本文件转换为不同格式的语音、图像和视频等。

近几年来，译码器发挥了重要作用，尤其是在社交媒体和其它与网络有关的工作中。

译码器可以将大量的数据编码，并且可以准确地解码出来。

这样，社交媒体服务提供商便
可以及时地发布大量的信息或数据。

因此，译码器有多种用途，它不仅可以将数据转换为信息，还可以用来将数据转换成
多种格式，从而使信息更有效地传达给用户。

将其应用于社交媒体，网络等，可以大大提
高运行速度和数据处理能力，提供更高质量的服务。

实验二译码器与数据选择器的功能测试及应用（实验报告）实验2 译码器与数据选择器的功能测试及应用一. 实验目的与要求（5分）1.掌握中规模集成译码器与数据选择器的逻辑功能和使用方法；2.学习用集成译码器与数据选择器构成组合逻辑电路的方法。

三、实验原理与内容（20分）1.译码器（1）译码与译码器的概念译码是编码的反过程，是将给定的二进制代码翻译成编码时赋予的原意，实现译码功能的电路称为译码器。

（2）译码器分类译码器分为通用译码器（包括二进制、二─十进制译码器）与显示译码器（包括TTL共阴显示译码器、TTL共阳显示译码器等）两大类。

（3）利用译码器实现组合逻辑函数二进制、二─十进制译码器的输出端的逻辑式是以输入变量最小项(取反)的形式，故这种译码器也叫最小项译码器，利用最小项译码器可以实现简单的组合逻辑电路。

2.数据选择器（1)数据选择器概念与功能数据选择器可以实现从多路数据传输中选择任何一路信号输出，选择的控制由地址码决定。

数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。

（2）用数据选择器实现组合逻辑函数选择器输出为标准与或式，含地址变量的全部最小项。

例如四选一数据选择器输出如下：Y=A1A0D3+A1A0'D2+A'1A0D1+A'1A'0D0而任何组合逻辑函数都可以表示成为以上的表示形式，故可用数据选择器实现。

四．实验步骤与记录（30分）1.译码器74LS139功能测试测试译码器74LS139中任意一组2-4线译码器的功能，其中译码器的输入端S'、A1、A0接拨码开关输出口，输出Y0'~ Y3'接发光管。

改变拨码开关开关的状态，观察输出，写出Y0'~ Y3'的输出。

实验电路图如下：（请同学们完善，要求用铅笔做图)2.用译码器实现逻辑函数 F=A'BC+ABC'。

用拨码开关开关输入信号A、B、C，发光二极管观察输出F。

实验五字段译码器逻辑功能测试及应用一、实验目的1.掌握七段译码驱动器74LS47逻辑功能。

2.掌握LED七段数码管的判别方法。

3.熟悉常用字段译码器的典型应用。

二、实验仪器及材料a) TDS-4数电实验箱、双踪示波器、数字万用表。

b) 参考元件：译码器74ls47一片、共阳数码管一个。

.三、实验原理1、七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，图5-1(a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。

一个LED数码管可用来显示一位0～9十进制数和一个小数点。

小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～2.5V，每个发光二极管的点亮电流在5～10mA。

LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。

(a) 共阴连接（“1”电平驱动） (b) 共阳连接（“0”电平驱动）(c) 符号及引脚功能图 5-1 LED数码管2、BCD码七段译码驱动器此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS47／七段译码／驱动器。

驱动共阳极LED数码管。

图 5-2为74LS47引脚排列图5-2 74LS47引脚排其中A、B、C、D—BCD码输入端。

a、b、c、d、e、f、g—译码输出端，输出“0”有效，用来驱动共阳极LED数码管。

BI：消隐输入端，BI＝“0”时，译码输出全为“1”；LT：测试输入端，BI＝“1”,LT＝“0”时，译码输出全为“0”；：当BI =LT=1,=0时，输入DCBA为0000，译码输出全为“1”。

而DCBA为其它各种组合时，正常显示。

它主要用来熄灭无效的前零和后零。

:当本位的“0”熄灭时，=0,在多位显示系统中，它与下一位的相连，通知下位如果是零也可熄灭。

M S I译码器逻辑功能测试精品资料实验三验证性实验——MSI 译码器逻辑功能测试一．实验目的1. 掌握中规模(MSI) 集成译码器的逻辑功能和使用方法；2. 验证3—8 线译码器和七段显示译码器的逻辑功能；3. 掌握数码管与译码器配合使用的方法；。

二．实验原理译码器的作用是进行代码间的“翻译”，将具有特定含义的二进制码进行辨别，并转换成控制信号。

译码器可分为通用译码器和显示译码器两大类。

前者又分为变量译码器和代码变换译码器。

l．变量译码器(又称二进制译码器)，用以表示输入变量的状态，如 2 线—4 线、3 线—8 线和4 线—16 线译码器。

若有n 个输入变量，则有2n个不同的组合状态，就有2n 个输出端供其使用。

例如，有 3 个输入变量(或称为地址端)，那么就可以有23=8 个不同的地址组合，分别为000、001、010、011、100、101、110、111，可以控制8 个输出端，而每一个输出所代表的函数对应于n 个输入变量的最小项。

Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 716 15 14 13 12 11 10 9V CC Y 0 Y 1 Y 2 Y 3 Y4 Y 5 Y 674LS138A 0 1 A 1 A 22 3S24S3S1 Y 7 GND5 6(b)7 81 1 115 14 13 12 11 10 9 7Y 0Y1Y 2 Y 3Y 4 Y 574LS138 Y 6 Y 71 1 1 16 V CCS1 S2 S3 A0 A 1 A 2A 01A 1 A 22 3S18GND6S24S35(a) 图3-1(c) 3—8 线译码器74LS138 逻辑图及引脚排列以3 线—8 线译码器74LSl38 为例，图3-1(a)(b) (c) 分别为其逻辑图及引脚排列。

其中 A 2、A 1、A 0为地址输入端，￣Y 0~￣Y 7 为译码输出端，S1、ˉS2、ˉS3为使能端。
