最小配筋率-新规范.

箍筋最小配筋率规范
箍筋最小配筋率是指在混凝土结构中，为了保证混凝土的受剪性能和抗震性能，需要按照一定的比例在构件中设置箍筋。

在设计时，需要满足箍筋的最小配筋率规范。

根据《建筑抗震设计规范》（GB 50011-2010）的规定，以下是对箍筋最小配筋
率的要求。

1.基本要求
建筑抗震设计规范中指出，除特殊要求外，混凝土结构各构件的箍筋最小配筋率按照以下要求确定：
- 柱、墙的箍筋最小配筋率为0.008，但不得低于Q/60；
- 梁、板的箍筋最小配筋率为0.006。

其中，Q为设计基本风压。

2.特殊要求
在特殊情况下，如高层建筑、大跨度结构、重要结构等，需要根据实际情况设置更高的箍筋最小配筋率。

- 对于板、梁，其最小配筋率可按照抗剪验算的结果进行确定；- 对于柱、墙，其最小配筋率可根据结构构件所需的抗震性能
来确定。

3.计算方法
确定箍筋最小配筋率时，根据结构的几何形状、受力状态以及抗震性能要求进行计算。

通常可以采用以下几种方法进行计算：
- 基于经验法：根据已有的实际工程经验，结合结构材料的性
能指标，确定合理的最小配筋率；
- 基于试验法：通过对试验样件的受力和破坏过程进行观察和
分析，确定最小配筋率；
- 基于理论分析法：利用力学原理，结合结构受力和破坏机理，通过数学模型和计算方法，确定最小配筋率。

需要注意的是，箍筋的最小配筋率只是满足最基本要求的一项设计指标，实际设计时还需要考虑其他因素，如施工可行性、经济性和施工工艺等。

所以在设计中除满足最小配筋率外，还应综合考虑结构的整体性能和工程实用性。

梁的配筋设计一般控制要求一、梁的纵筋配筋率1梁支座纵向受拉钢筋最大配筋率《高规》6.3.3.1:抗震设计时，梁端纵向受拉钢筋的配筋率不宜大于2.5%,不应大于2.75%;当梁端受拉钢筋的配筋率大于2.5%时，受压钢筋的配筋率不应小于受拉钢筋的一半。

2、梁支座纵向受拉钢筋最小配筋率1 ).《高规》63.2.2:纵向受拉钢筋的最小配筋百分率Pmin(%),非抗震设计时，不应小于O.2和45ft∕fy二者的较大值；抗震设计时，不应小于表6.3.2-1规定的数值。

2 ).《高规》10.2.7.1:转换梁上.下部纵向钢筋的最小配筋率，非抗震设计时均不应小于0.30%;抗震设计时，特一、一.和二级分别不应小于0.60%.0.50%和0.40%o3、梁跨中纵向受拉钢筋最小配筋率1 ).《高规》6.3.2.2:纵向受拉钢筋的最小配筋百分率Pmin(%),非抗震设计时,不应小于O.2和45ft∕fy二者的较大值才亢震设计时，不应小于表6.3.2-1规定的数值。

2 ).《高规》1027.1:转换梁上、下部纵向钢筋的最小配筋率，非抗震设计时均不应小于0.30%;抗震设计时，特一、一、和二级分别不应小于0.60%、0.50%和0.40%o二、上下铁比值1梁端截面的底面和顶面纵向钢筋截面面积比值1 ).《混规》9.2.6.1:当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋。

其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4,且不应少于2根。

该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于∣0∕5,IO为梁的计算跨度。

2 ).《高规》63.2.3:抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5,二、三级不应小于0.302、梁通长筋与梁两端顶面和底面纵向钢筋截面面积比值《高规》633.2:沿梁全长顶面和底面应至少各配置两根纵向配筋,一、二级抗震设计时钢筋直径不应小于14mm,且分别不应小于梁两端顶面和底面纵向配筋中较大截面面积的1/4;三、四级抗震设计和非抗震设计时钢筋直径不应小于12mmβ三、钢筋直径1梁箍筋最小直径1) .《抗规》6.3.3:梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径数值应增大2mmβ2) .《高规》10.2.7.2:转换梁，离柱边1.5倍梁截面高度范围内的梁箍筋应加密,加密区箍筋直径不应小于Iomm、间距不应大于IOOmm0加密区箍筋的最小面积配筋率，非抗震设计时不应小于0∙9ft/fyv;抗震设计时，特一、一和二级分别不应小于1.3ft∕fyv、1.2ft∕fyv和1.Ift/fyv。

配筋率是钢筋混凝土构件中纵向受力钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

ρ=As/bho，其中，ρ为配筋率；As为受拉区纵向钢筋的截面面积；b为矩形截面的宽度；ho为截面的有效高度。

配筋率是反映配筋数量的一个参数。

最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρmin。

是根据Mu=Mcy时确定最小配筋率。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

在钢筋混凝土构件的设计中，提起“配筋率”，行内人士想必都不陌生，这里我主要说的配筋率是钢筋混凝土结构构件中纵向受力钢筋的配筋百分率。

在设计过程中，最初本人对它的概念比较模糊，并发现工作多年的同行朋友对此理解也有误区，所以在这里整理一下自己的理解，和大家分享。

在《混凝土结构设计规范》中9.5.1注解第3条，受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算。

这句话我读了几十遍，照字面理解，我们计算配筋率的时候，分母应该取全截面面积，即b·h，但是我看校对人员帮我看图的时候，验算配筋率，用As/（b·h。

）。

有人说h和h。

的差距在实际工程中的意义不大，我看未必，单排配筋时h。

=h-35，差距还不算大，而双排或双排以上配筋时h。

=h-60，如此说来，我们还真的应该抠一下到底用h还是h。

这个问题纵说纷议，我查阅资料和规范得出如下看法：《建筑结构设计规范应用图解手册》明确指明受弯构件最小配筋率是按有效高度计算，受压构件按全截面。

PKPM对受弯构件也是按有效高度计算的。

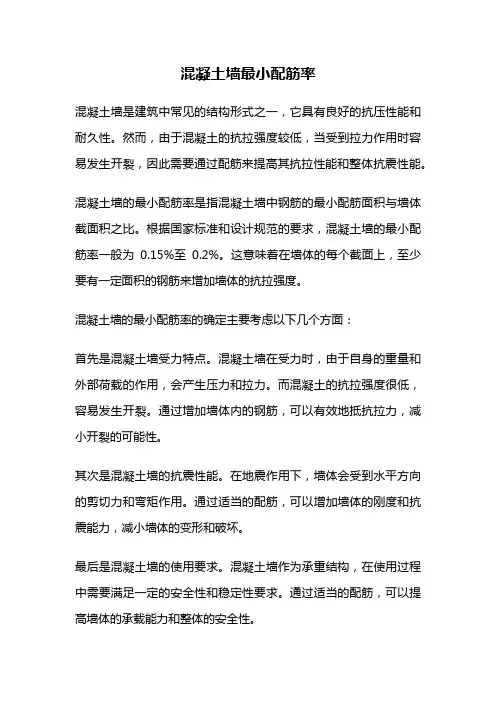

混凝土墙最小配筋率混凝土墙是建筑中常见的结构形式之一，它具有良好的抗压性能和耐久性。

然而，由于混凝土的抗拉强度较低，当受到拉力作用时容易发生开裂，因此需要通过配筋来提高其抗拉性能和整体抗震性能。

混凝土墙的最小配筋率是指混凝土墙中钢筋的最小配筋面积与墙体截面积之比。

根据国家标准和设计规范的要求，混凝土墙的最小配筋率一般为0.15%至0.2%。

这意味着在墙体的每个截面上，至少要有一定面积的钢筋来增加墙体的抗拉强度。

混凝土墙的最小配筋率的确定主要考虑以下几个方面：首先是混凝土墙受力特点。

混凝土墙在受力时，由于自身的重量和外部荷载的作用，会产生压力和拉力。

而混凝土的抗拉强度很低，容易发生开裂。

通过增加墙体内的钢筋，可以有效地抵抗拉力，减小开裂的可能性。

其次是混凝土墙的抗震性能。

在地震作用下，墙体会受到水平方向的剪切力和弯矩作用。

通过适当的配筋，可以增加墙体的刚度和抗震能力，减小墙体的变形和破坏。

最后是混凝土墙的使用要求。

混凝土墙作为承重结构，在使用过程中需要满足一定的安全性和稳定性要求。

通过适当的配筋，可以提高墙体的承载能力和整体的安全性。

混凝土墙的最小配筋率对于保证墙体的抗拉性能和抗震性能具有重要意义。

如果配筋率过低，墙体容易发生开裂和破坏，影响墙体的使用寿命和安全性。

而配筋率过高，则会增加工程造价和施工难度。

因此，合理确定最小配筋率是保证混凝土墙结构安全和经济的关键。

在实际工程中，设计师需要根据具体的墙体尺寸、受力情况和使用要求等因素来确定最小配筋率。

同时，还需考虑材料的可获得性、施工的可行性以及成本的可控性等因素。

综合考虑这些因素，确定合理的最小配筋率，可以确保混凝土墙具有良好的抗拉性能和抗震性能，同时保证工程的经济性和可行性。

混凝土墙的最小配筋率是保证墙体抗拉性能和抗震性能的重要参数。

合理确定最小配筋率，可以提高墙体的承载能力和整体的安全性，同时保证工程的经济性和可行性。

在实际工程中，设计师需要综合考虑多个因素来确定最小配筋率，以满足墙体的使用要求和工程的实际情况。

独立基础最小配筋率的取值独立基础底板最小配筋率的取值在《建筑地基基础规范》和《混凝土结构设计规范》中都没有明确规定，关于这个问题设计行业也有很大的分歧。

一、规范规定及相关理解1、《混凝土结构设计规范》9.5.1条规定：受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋的最小配筋率取“0.2和45ft/fy作用的较大值”。

这一条是针对受弯构件，而独立基础同时承受上部荷载和土压力，底面尺寸相对于基础高度也不是很大，因此不适合锥形和阶型独立基础。

2、《混凝土结构设计规范》9.5.2条规定：对卧置于地基上的混凝土板，板中的受拉钢筋最小配筋率可以适当降低，但不得小于0.15%。

这一条是针对卧置于地基上的混凝土板而设的，其具体受力情况与独立基础还是有区别的。

3、《建筑地基基础设计规范》第8.2.2-3条：扩展基础底板受力钢筋的最小直径不宜小于10mm；间距不宜大于200mm，也不易小于100mm。

这一条文有明确规定最小配筋，但至于是否还要满足最小配筋率0.15%则各有各的说法。

二、关于配筋率若按最小配筋率0.15%控制配筋，则独立基础高度越高配筋越大。

而独立基础底板的厚度由冲切和剪切计算确定，其值比较厚，按0.15%控制所得的钢筋面积大不够经济。

独立基础最小配筋率的问题各地或个人有不同的做法，如北京市《建筑结构专业技术措施》3.5.12条规定：如单独柱基之配筋不小于10@200（双向）时，可不考率最小配筋率的要求。

工程设计中若无硬行规定，独立基础底板配筋只要满足《建筑地基基础设计规范》第8.2.2条规定即可，不要验算最小配筋率。

还有一种做法的结构思路：就阶形基础而言，合理设计的独立基础在绝大多数情况下，其第一阶多半会伸出从柱边与基础顶面交接处引出的45°线同基础底面相交线之外，因此该部分可以认为是卧置于地基上受弯控制的混凝土板类构件，需满足ρmin=0.15%的要求。

而基础底板其余部分均在45°角的冲切破坏锥体范围内，其高度一般有受冲切和受剪控制，相对较厚，如果其配筋要求符合ρmin=0.15%的要求，将会导致独立基础用钢量不必要的增加。

配筋率汇总非抗震梁、板纵筋（%）：《混规》8.5.1最小配筋率：0.2和45f t/f y中的较大值，如梁C30HRB335为0.215；板C30HPB300为0.238。

（《混凝土》8.5.1）注：1，受压构件全部纵向钢筋ρmin，采用C60以上时，增大0.1 2，板类受弯构件（不包括悬臂板）的受拉钢筋，采用400MPa、500MPa钢筋时，ρmin采用0.15和45f t/f y较大值；3，卧置于地基上的基础底板为0.15最大配筋率：根据界限受压区高度算得，如C30HRB335为2.62；ρmax=ξb*α1*f c/f y=0.550*1.0*14.3/300=0.0262=2.62%抗震梁、板纵筋（%）：最小配筋率：（《混凝土》11.3.6）11.3.6 框架梁的钢筋配置应符合下列规定：1、纵向受拉钢筋的配筋率不应小于表11.3.6-1规定的数值：注：1，表中C30,小括号内数值:HRB335，中扩号: HRB400,大扩号: HRB5002，框架梁端截面底部和顶部纵筋截面积比值，一级不应小于0.5，二三级不应小于0.3（下部纵筋不宜过少）;A S 底/A S 顶≥0.5(0.3)最大配筋率：2.5%，《混凝土》11.3.7《抗规》6.3.4-1梁内受扭纵筋（%）：最小配筋率：85f t /f y ，C30HRB335为0.404。

（《混凝土》9.2.5）梁内箍筋（%）：最小配箍率：非抗震24f t/f y，受扭时28f t/f y，C30HPB300分别为0.127和0.148。

（《混凝土》9.2.9，9.2.10）抗震，一级30f t/f y，二级28f t/f y，三四级26f t/f y（《混凝土》11.3.9）向受压钢筋多于4根时，应设置复合箍筋。

非抗震柱纵筋（%）：最小配筋率：一侧0.2；全部0.6。

《混凝土》8.5.1（注意同梁）最大配筋率：不宜5%，不应6%，《混凝土》9.3.1抗震柱纵筋（%）：最小配筋率：（《混凝土》11.4.12）（《抗规》6.3.7）注：2，采用335MPa、400MPa时可增加0.1和0.05，采用C60以上时，增大0.13，IV类场地较高的高层建筑增加0.1；（）最大配筋率：5%，《混凝土》11.4.13 、《抗规》6.3.8-3剪跨比不大于2的一级框架的柱，每侧不宜大于1.2%柱内箍筋（%）：加密区最小体积配箍率（%）：（《混凝土》11.4.17）C35 : 16.7 N/mm2注：1，表中数值按C30混凝土HPB300箍筋算得(ρV≥λv fc/fyv) 2，混凝土强度等级高于C60时、框支柱时、剪跨比小于2时见规范《混凝土》11.4.17：箍筋加密区的体积配筋率应符合下列规定：（注意条文说明第388页）剪力墙（%）：非抗震：0.2 （《混凝土》9.4.4、5）抗震：一、二、三级0.25；四级0.2；框-剪0.25；部分框支0.3 （《混凝土》11.7.14《抗规》6.4.3、6.5.2）梁中配筋要求：纵筋：《混凝土》9.2.1（注意4.2.7条文）、6、13；11.3.6、7；《抗震》6.3.3、4箍筋：《混凝土》9.2.9、11；11.3.6、8、9；《抗震》6.3.4-3柱中配筋要求：纵筋：《混凝土》9.3.1；11.4.12、13；《抗震》6.3.7、8柱中箍筋：《混凝土》9.3.2；11.4.12、14、15、17、18；《抗震》6.3.7、9、1011.4.12-2《抗规》6.3.7-2轴压比：《混凝土》11.4.16 《抗规》6.3.6墙中配筋要求：水平、竖向分布筋：《混凝土》9.4.2、4、5、6；11.7.14、15、18、19《抗震》6.4.3、4、5、6、9；框架抗震墙6.5.1、2墙轴压比：《抗规》6.4.5 《混规》11.7.17轴压比限值：《混规》11.7.16 《抗规》6.4.2（新修订全高）分项系数1.2柱体积配箍率的计算（《混凝土》6.6.3）：梁配箍率的计算（《混凝土》9.2.9）：板配筋率的计算墙配筋率的计算（《混凝土》9.4.4）：配箍率在混凝土结构中，配箍率是用来体现箍筋相对于混凝土的含量，分体积配箍率和面积配箍率。

For personal use only in study and research; not for commercialuse配筋率汇总非抗震梁、板纵筋（%）：《混规》8.5.1最小配筋率：0.2和45f t/f y中的较大值，如梁C30HRB335为0.215；板C30HPB300为0.238。

（《混凝土》注：1，受压构件全部纵向钢筋ρmin，采用C60以上时，增大0.1 2，板类受弯构件（不包括悬臂板）的受拉钢筋，采用400MPa、500MPa钢筋时，ρmin采用0.15和45f t/f y较大值；3，卧置于地基上的基础底板为0.15最大配筋率：根据界限受压区高度算得，如C30HRB335为2.62；ρmax=ξb*α1*f c/f y=0.550*1.0*14.3/300=0.0262=2.62%抗震梁、板纵筋（%）：最小配筋率：（《混凝土》框架梁的钢筋配置应符合下列规定：1、纵向受拉钢筋的配筋率不应小于表注：1，表中C30,小括号内数值:HRB335，中扩号: HRB400,大扩号: HRB500 2，框架梁端截面底部和顶部纵筋截面积比值，一级不应小于0.5，二三级不应小于0.3（下部纵筋不宜过少）;A S底/A S顶≥0.5(0.3)最大配筋率：2.5%，《混凝土》梁内受扭纵筋（%）：最小配筋率：85f t/f y，C30HRB335为0.404。

（《混凝土》梁内箍筋（%）：最小配箍率：非抗震24f t/f y，受扭时28f t/f y，C30HPB300分别为0.127和0.148。

（《混凝土》9.2.9，抗震，一级30f t/f y，二级28f t/f y，三四级26f t/f y（《混凝土》向受压钢筋多于4根时，应设置复合箍筋。

非抗震柱纵筋（%）：最小配筋率：一侧0.2；全部0.6。

《混凝土》最大配筋率：不宜5%，不应6%，《混凝土》9.3.1抗震柱纵筋（%）：最小配筋率：（《混凝土》注：2，采用335MPa、400MPa时可增加0.1和0.05，采用C60以上时，增大0.13，IV类场地较高的高层建筑增加0.1；（）最大配筋率：5%，《混凝土》、《抗规》，每侧不宜大于1.2%柱内箍筋（%）：加密区最小体积配箍率（%）：（《混凝土》: 16.7 N/mm2注：1，表中数值按C30混凝土HPB300箍筋算得(ρV≥λv fc/fyv) 2，混凝土强度等级高于C60时、框支柱时、剪跨比小于2时见规范《混凝土》剪力墙（%）：非抗震：0.2 （《混凝土》抗震：一、二、三级0.25；四级0.2；框-剪0.25；部分框支0.3 （《混凝土》梁中配筋要求：纵筋：《混凝土》；；《抗震》箍筋：《混凝土》；；《抗震》柱中配筋要求：纵筋：《混凝土》9.3.1；；《抗震》柱中箍筋：《混凝土》9.3.2；；《抗震》《抗规》轴压比：《混凝土》《抗规》6.3.6墙中配筋要求：水平、竖向分布筋：《混凝土》；《抗震》；框架抗震墙墙轴压比：《抗规》6.4.5 《混规》轴压比限值：《混规》《抗规》柱体积配箍率的计算（《混凝土》《混凝土》墙配筋率的计算（《混凝土》配箍率在混凝土结构中，配箍率是用来体现箍筋相对于混凝土的含量，分体积配箍率和面积配箍率。

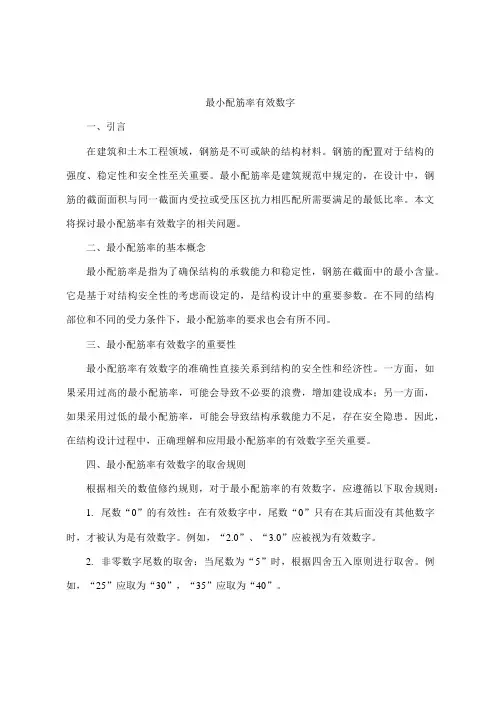

最小配筋率有效数字一、引言在建筑和土木工程领域，钢筋是不可或缺的结构材料。

钢筋的配置对于结构的强度、稳定性和安全性至关重要。

最小配筋率是建筑规范中规定的，在设计中，钢筋的截面面积与同一截面内受拉或受压区抗力相匹配所需要满足的最低比率。

本文将探讨最小配筋率有效数字的相关问题。

二、最小配筋率的基本概念最小配筋率是指为了确保结构的承载能力和稳定性，钢筋在截面中的最小含量。

它是基于对结构安全性的考虑而设定的，是结构设计中的重要参数。

在不同的结构部位和不同的受力条件下，最小配筋率的要求也会有所不同。

三、最小配筋率有效数字的重要性最小配筋率有效数字的准确性直接关系到结构的安全性和经济性。

一方面，如果采用过高的最小配筋率，可能会导致不必要的浪费，增加建设成本；另一方面，如果采用过低的最小配筋率，可能会导致结构承载能力不足，存在安全隐患。

因此，在结构设计过程中，正确理解和应用最小配筋率的有效数字至关重要。

四、最小配筋率有效数字的取舍规则根据相关的数值修约规则，对于最小配筋率的有效数字，应遵循以下取舍规则：1.尾数“0”的有效性：在有效数字中，尾数“0”只有在其后面没有其他数字时，才被认为是有效数字。

例如，“2.0”、“3.0”应被视为有效数字。

2.非零数字尾数的取舍：当尾数为“5”时，根据四舍五入原则进行取舍。

例如，“25”应取为“30”，“35”应取为“40”。

3.小数点后第二位为“0”的取舍：当小数点后第二位为“0”，且其后没有其他数字时，应根据四舍五入原则对前一位进行取舍。

例如，“2.05”应取为“2.1”，“3.05”应取为“3.1”。

4.表格中的数据取舍：在表格中列出的数据，应根据四舍五入原则对尾数进行取舍。

例如，“1235”应取为“1240”，“4560”应取为“4560”。

5.其他特殊情况：对于不符合上述规则的情况，应根据实际情况判断是否需要对尾数进行取舍。

例如，“1535”应取为“1540”，“7860”应取为“7860”。

最小（大）配筋率一：板1：最小配筋率（1）分布钢筋：砼规9.1.7当按单向板设计时，应在垂直于受力方向布置分布钢筋，单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15%，且配筋率不宜小于0.15%；分布钢筋不宜小于6mm，间距不宜大于250mm;当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。

（2）：受力钢筋：砼规8.5.10.20和45ft/fy中的较大值。

《混凝土结构设计规范》GB50010-2010第9.1.1条规定:卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可以适当降低，但不应小于0.15%。

当板厚不大于150mm时不宜大于200mm；当板厚大于150mm时不宜大于板厚的1.5倍且不宜大于250mm.2：最大配筋率可参考受弯构件。

二：柱1：框架柱柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用，同时每一侧配筋率不应小于0.2%；对于建造在Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1%。

（2）：表6.3.7-1 柱截面纵向钢筋的最小总配筋率（百分率）类别抗震等级一二三四中柱和边柱0.9（1.0）0.7（0.8）0.6（0.7）0.5（0.6）角柱、框支柱1.1 0.9 0.8 0.7注：①表中括号内数值用于框架结构的柱。

②钢筋强度标准值为400MPa时，表中数值应增加0.05；钢筋强度标准值小于400MPa时，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

（3）：柱总配筋率不应大于5%。

2.受压构件受压构件最小配筋率受压构件全部纵向钢筋强度等级500MPa0.50强度等级400MPa0.55强度等级0.60300MPa、335MPa一侧纵向钢筋0.20三：梁1.框架梁抗震设计时，梁纵向受拉钢筋的最小配筋百分率（%）min抗震等级位置支座（取较大值）跨中（取较大值）一级0.40和80ft/fy 0.30和65ft/fy二级0.30和65ft/fy 0.25和55ft/fy 三，四级0.25和55ft/fy 0.20和45ft/fy抗震计算时，梁端截面的底面和顶面钢筋面积之比，一级不应小于0.5，二、三级不应小于0.3。
