1.7 配 筋 率1.7.1 纵向受力钢筋的最小配筋率1.7.1.1 不考虑地震的纵向受力钢筋的最小配筋率1）钢筋混凝土结构构件中纵向受力构件的最小配筋率不应小于表1-75及表1-76规定的数值。
表1-75 混凝土构件中纵向受力钢筋的最小配筋率min ρ（%）注：1.轴心受压构件、偏心受压构件全部纵向钢筋的配筋率以及各类构件一侧受压钢筋的配筋率应按构件的全截面面积计算；轴心受拉构件及小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面计算；受弯的梁类构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压边缘面积（b b f -'）'f h 后的截面面积计算。
当钢筋沿构件截面周边布置时，“一侧的受压钢筋”或“一侧的受拉钢筋”系指沿受力方向两个对边中的一边布置的纵向钢筋； 2.当温度、收缩等因素对结构有较大影响时，构件的最小配筋率应按上述规定适当增加； 3.受压构件全部纵向钢筋的最小配筋率，当采用HRB400级、RRB400级钢筋时，应按表中规定减少0.1；当混凝土强度为C60及以上时，应按表中规定增大0.1； 4.偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑。
表1-76 受弯构件、偏心受拉构件、轴心受拉构件一侧受拉纵向钢筋最小配筋百分率min ρ（%）2）对于卧置于地基上的混凝土板，板的受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。
1.7.1.2 考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋率考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋百分率min （%）如表1-77及表1-78所示。
表1-78 y f =300N/mm 2 (y f =360N/mm 2)框架梁纵向受拉钢筋最小配筋率注：1.表中不带括号的数据为按HRB335类钢筋y f =300N/mm 2计算；表中带括号的数据为RRB400类钢筋y f =360N/mm 2计算； 2.本表是表1-77的具体化。
PKPM设计基础时的参数分析和最小配筋率使用注意独立基础的最小配筋率问题比较复杂，有以下资料供参考：1.当独立基础底板厚度有规定：挑出长度与高度比值小于2.5。
因此不能当做一般的卧于地基上的板来看待2.满足1的要求是基础底面反力可以看作是线性的。
也就是说不考虑基础底板的弯曲或剪切变形。
3.基础底版有最小配筋要求即10@200，这比原来的8@200已经提高。
4.基础底版是非等厚度板，计算配筋率只能按全面积计算，不能按单位长度计算。
本人认为独立基础底板配筋不用按最小配筋率控制。
JCCAD程序中作了选项，如果输入最小配筋率则会按全截面演算最小配筋率。
当进行等强代换后程序还会重新演算最小配筋率。
我院总工要求结构设计人员的一些注意事项6、对小塔楼的界定应慎重，当塔楼高度对房屋结构适宜高度有影响时，小塔楼应报院结构专业委员会确定7、施工图涉及到钢网架、电梯及其它设备予留的孔洞、机坑、基础、予埋件等一定要写明：“有关尺寸在浇筑混凝土之前必须得到设备厂家签字认可方可施工。
”8、砌体结构不允许设转角飘窗。
9、钢结构工程设计必须注明：焊缝质量等级，耐火等级，除锈等级，及涂装要求。
10、砌体工程设计必须注明设计采用的施工质量控制等级。
（一般采用B级）。
11、砌体结构不宜设置少量的钢筋混凝土墙。
12、砌体结构楼面有高差时，其高差不应超过一个梁高（一般不超过500mm）。
超过时，应将错层当两个楼层计入总楼层中。
二．结构计算13、结构整体计算总体信息的取值：（1）混凝土容重（KN/m3）取26~27，全剪结构取27，若取25，对于剪力墙需输入双面粉层荷载。
（2）地下室层数，取实际地下室层数，当含有地下室计算时，不指定地下室层数是不对的，请审核人把关（3）计算振型数，取3的倍数，高层建筑应至少取9个，考虑扭转耦联计算时，振型应不少于15个，对多塔结构不应少于塔数×9。
计算时要检查Cmass-x及Cmass-y两向质量振型参与系数，均要保证不小于90％，达不到时，应增加振型数，重新计算。
梁配筋框架梁的有关规定抗震结构截面要求纵向钢筋计算要求目的：通过“强柱弱梁”措施引导框架中的塑性铰首先在梁端形成，控制梁端塑性铰具有较大的塑性转动能力，以保证框架梁端截面具有足够的曲率延性。
在确定混凝土受压区高度时，可把截面内的受压钢筋计算在内。
构造要求【配筋面积】《混规》、《抗规》条文2【钢筋间距、直径要求】《混规》注：条文说明【框架梁钢筋选筋直径要求】（1）应考虑在边柱内的水平端锚固长度不小于l ae，例如：边柱的边长为300，则梁上下纵筋的最大直径为16mm（2）本着经济性原则，框架梁上部贯穿钢筋尽量用小直径钢筋，例如：支座处计算值贯通筋可采用<10cm2C14;10~12 cm2C16;12~15 cm2C18;15~18 cm2C20;配筋率要求1、非抗震2、《混规》有抗震要求《混规》《混规》《混规》适用于框架梁、次梁、连梁等形式的梁特别注意点铰接的次梁应当满足！！！！受扭纵筋《混规》注：构造要求1、通长钢筋注：通长钢筋指直径不一定相同，但不同直径的钢筋连接至少是搭接，且两端需受拉锚固的直线钢筋。
2、钢筋直径要求《抗规》柱截面为400*400时，钢筋直径应小于20原柱布置时应居中布置3、架立钢筋（一般次梁需用）《混规》4、图集06G901 1-1图集06G901 2-23、腰筋《混规》受扭腰筋：《混规》箍筋1、配置要求《混规》梁高在150~300区间时，箍筋间距宜取150mm。
第1条第2条第3条次梁没有抗震要求，最低要求满足本条即可。
2、加密区要求《混规》注：（1）对于300的框架梁，工程默认不论抗震等级为一级、二级、一般取两肢箍，对于梁宽大于300的梁，一般用四肢箍。
（2）当框架等级为一级时，如梁纵筋选用C16或C14，则加密箍筋间距分别不大于84mm及96mm。
（≤6d）3、非加密区注意点梁非加密区箍筋间距不易小于加密区的50%,但箍筋直径可以取不同值。
例如：某三级框架梁端配筋率大于2%，则加密区箍筋为C10@100（2），非加密区在满足计算要求的情况下可配C8@200（2），图中配筋方式为C10@200（2）/ C8@200（2）”。

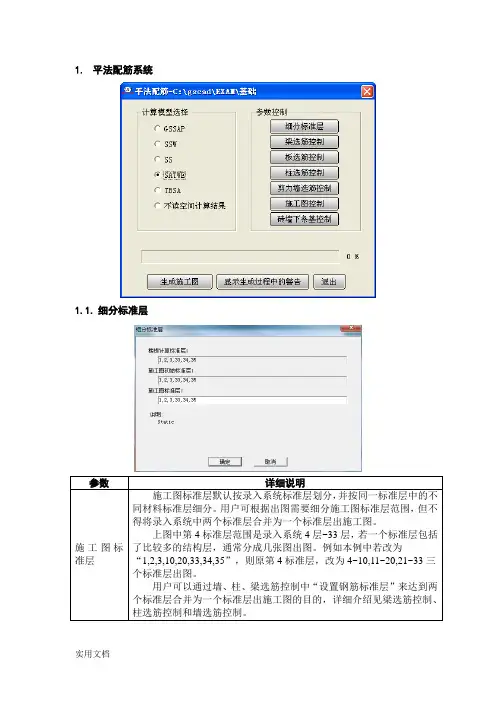

1.平法配筋系统1.1.细分标准层参数详细说明施工图标准层施工图标准层默认按录入系统标准层划分，并按同一标准层中的不同材料标准层细分。
用户可根据出图需要细分施工图标准层范围，但不得将录入系统中两个标准层合并为一个标准层出施工图。
上图中第4标准层范围是录入系统4层~33层，若一个标准层包括了比较多的结构层，通常分成几张图出图。
例如本例中若改为“1,2,3,10,20,33,34,35”，则原第4标准层，改为4~10,11~20,21~33三个标准层出图。
用户可以通过墙、柱、梁选筋控制中“设置钢筋标准层”来达到两个标准层合并为一个标准层出施工图的目的，详细介绍见梁选筋控制、柱选筋控制和墙选筋控制。
1.2.梁选筋控制下图对话框中红框标注的参数要向用户确认或介绍。
打★参数要向用户确认，并设置正确，最后存为施工图习惯。
打☆参数要向用户介绍，每个工程用户自己设置。
没有打符号的参数用户将来自学，一般不用设置，按缺省即可。
参数详细说明★纵筋直径软件自动选筋时，梁纵向受力筋的钢筋直径范围。
主梁和次梁纵筋直径分别控制，其中主梁包括框架梁和连梁。
建议：1）一般选25直径及以下即可，为施工时容易分清钢筋直径和采购钢筋直径种类不用太多，可隔一选一，如不选18和22；2）在工业设计中有时为施工方便，可在对话框中选择：主、次梁本跨底筋面筋各自直径相同和主、次梁各跨底筋直径相同。
调整系数无条件放大或调整系数，分别对结构计算分析输出的梁面筋、梁底筋、悬臂梁面筋、抗扭纵筋的配筋面积进行调整。
如果用户用调整后的配筋面积进行选筋，则软件同时调整施工图计算书。
注意计算输出时软件已考虑最小构造要求，所以用本系数放大是构造以后的放大，是在构造配筋之上的增大。
建议：一般不需设置。
有时出于对悬臂梁更安全的考虑，可设置悬臂梁面筋增大系数1.1。
★贯通筋不勾选“主梁采用贯通筋”，主梁负筋不贯通，跨中采用架立筋。
下图集中标注中（2F14）带括号表示架立筋。
剪力墙、柱、板配筋率剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。
无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。
2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。
无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。
3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。
剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。
；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。
剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。
4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。
构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。
约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。
1.7 配 筋 率
1.7.1 纵向受力钢筋的最小配筋率
1.7.1.1 不考虑地震的纵向受力钢筋的最小配筋率
1）钢筋混凝土结构构件中纵向受力构件的最小配筋率不应小于表1-75及表1-76规定的数值。
表1-75 混凝土构件中纵向受力钢筋的最小配筋率min ρ（%）
筋率应按构件的全截面面积计算；轴心受拉构件及小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面计算；受弯的梁类构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压边缘面积（b b f -'
）'
f h 后的截面面积计算。
当钢筋沿构件截面周边布置时，“一侧的受压钢筋”或“一侧的受拉钢筋”系指沿受力方向两个对边中的一边布置的纵向钢筋； 2.当温度、收缩等因素对结构有较大影响时，构件的最小配筋率应按上述规定适当增加； 3.受压构件全部纵向钢筋的最小配筋率，当采用HRB400级、RRB400级钢筋时，应按表中规定减少0.1；当混凝土强度为C60及以上时，应按表中规定增大0.1； 4.偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑。
表1-76 受弯构件、偏心受拉构件、轴心受拉构件一侧
受拉纵向钢筋最小配筋百分率min ρ（%）
2）对于卧置于地基上的混凝土板，板的受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。
1.7.1.2 考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋率
考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋百分率min （%）如表1-77及表1-78所示。
表1-78 y f =300N/mm 2 (y f =360N/mm 2)框架梁纵向受拉钢筋最小配筋率
注：1.表中不带括号的数据为按HRB335类钢筋y f =300N/mm 2
计算；表中带括号的数据为
RRB400类钢筋y f =360N/mm 2
计算；
2.本表是表1-77的具体化。
1.7.1.3 考虑地震作用组合的框架柱最小配筋率
考虑地震作用组合的框架柱中全部纵向受力钢筋的配筋率按式（1-24）计算，具体数值不应小于表1-79规定的数值，同时，应满足每一侧配筋率不小于0.2%；对Ⅳ类场地上较高的高层建筑，应按表中数值增加0.10。
m i n ρ=
bh
A A S
S '
+ (1-24)
第3页
0.1；当混凝土等级为C60及以上时，应按表中数值增加0.1。
1.7.2 纵向受力钢筋的最大配筋率
1.7.
2.1不考虑地震的钢筋混凝土受弯构件纵向受拉钢筋最大配筋率
不考虑地震的钢筋混凝土受弯构件纵向受拉钢筋最大配筋百分率
ρ(%)
max 表1-80 钢筋混凝土受弯构件纵向受拉钢筋最大配筋百分率
ρ(%)
max
1.7.
2.2 考虑地震作用组合的框架梁纵向受拉钢筋的最大配筋率
考虑地震作用组合的框架梁纵向受拉钢筋的最大配筋百分率
ρ(%)如表1-81
max
所示。
第4页
表1-81框架梁纵向受拉钢筋的最大配筋率max ρ
钢筋混凝土柱纵向钢筋的最大配筋率如表1-82所示。
注：当按一级抗震等级设计，且剪跨比λ不大于2时，柱一侧纵向受拉钢筋配筋率不宜大于
1.2%，且应沿柱全长采用复合箍筋。
当柱一侧纵向受拉钢筋配筋率大于1.2%时，其沿柱全长箍筋含箍特征值应增加0.015。
1.7.3 其他构件配筋率 1.7.3.1 深梁中最小配筋率
深梁的纵向受拉钢筋、水平分布钢筋和竖向分布钢筋的配筋率（ρ=
bh
A s ，
=
sh ρv
sh bs A ，=sv ρh
sv bs A ，v s 为水平分布钢筋的间距，h s 为竖向分布钢筋的间距）
不应小于表1-83规定的数值。
注：当集中荷载作用于连续梁顶部1/4高度范围内且h l /0大于1.5时竖向分布钢筋最小配筋百分率应增加0.05。
1.7.3.2 牛腿纵向受拉钢筋配筋率
钢筋混凝土柱牛腿承受竖向力所需的纵向受拉钢筋的配筋率如表1-84所示。
第5页
注：表中序号1的“0.200和45t f /y f ”具体数值详见表1-78中抗震等级三、四的“跨中”
栏内数值。
1.7.3.3 剪力墙的水平和竖向分布钢筋的最小配筋率.
剪力墙的水平和竖向分布钢筋的最小配筋率如表1-85所示。
1）当V ＞07.0bh f t 时，抗剪箍筋的配筋率（sv
ρ
=
sh
sv b A ）尚不应小于0.24t
f /yv
f
，
具体见表1-86。
2）在弯剪扭构件中，箍筋的配筋率（sv ρ=
s
sv b A ，其中sv A 为配置在同一截面内
箍筋各肢全部截面面积）不应小于0.28t f /yv f ，具体见表1-86。
第6页
表1-86 梁中最小箍筋配筋百分率min ρ(%)
梁内弯曲受拉钢筋和梁内受扭纵向受力钢筋的最小配筋率应按表1-75及表1-76取用；受扭纵向受力钢筋的最小配筋率m in ,tl ρ（min ,tl ρ=
bh
A stl min ,）应取为
y
t
f f Vb T
6
.0，其中，b 为矩形截面的宽度或T 行截面的腹板宽度；当T /（Vb ）
＞2时，取T /（Vb ）=2；受扭纵向受力钢筋的间距不应大于200mm 和梁截面宽度；在截面四角必须设置受扭纵向受力钢筋，并沿截面周边均匀对称布置。
当支座边作用有较大扭矩时，受扭纵向钢筋应按充分受拉锚固在支座内。
在弯剪扭构件中，弯曲受拉边纵向受拉钢筋的最小配筋量不应小于按弯曲受拉钢筋最小配筋率计算出的钢筋截面面积与按受扭纵向受力钢筋最小配筋率计算并分配到弯曲受拉边的钢筋截面面积之和。
受扭纵向受力钢筋的最小配筋百分率如表1-87所示。
第7页
表1-87 梁内受扭纵向受力钢筋的最小配筋百分率min （%）
注：计算公式为06y
t
f f Vb T
=(0.62t f /y f )%
