第九章 线性系统的状态空间分析与综合在第一章至第七章中，我们曾详细讲解了经典线性系统理论以及用其设计控制系统的方法。
可以看到，经典线性理论的数学基础是拉普拉斯变换和z 变换，系统的基本数学模型是线性定常高阶微分方程、线性常系数差分方程、传递函数和脉冲传递函数，主要的分析和综合方法是时域法、根轨迹法和频域法，分析的主要内容是系统运动的稳定性。
经典线性系统理论对于单输入-单输出线性定常系统的分析和综合是比较有效的，但其显著的缺点是只能揭示输入-输出间的外部特性，难以揭示系统内部的结构特性，也难以有效处理多输入-多输出系统。
在50年代蓬勃兴起的航天技术的推动下，在1960年前后开始了从经典控制理论到现代控制理论的过渡，其中一个重要标志就是卡尔曼系统地将状态空间概念引入到控制理论中来。
现代控制理论正是在引入状态和状态空间概念的基础上发展起来的。
在现代控制理论的发展中，线性系统理论首先得到研究和发展，已形成较为完整成熟的理论。
现代控制理论中的许多分支，如最优控制、最优估计与滤波、系统辨识、随机控制、自适应控制等，均以线性系统理论为基础；非线性系统理论、大系统理论等，也都不同程度地受到了线性系统理论的概念、方法和结果的影响和推动。
现代控制理论中的线性系统理论运用状态空间法描述输入-状态-输出诸变量间的因果关系，不但反映了系统的输入—输出外部特性，而且揭示了系统内部的结构特性，是一种既适用于单输入--单输出系统又适用于多输入—多输出系统，既可用于线性定常系统又可用于线性时变系统的有效分析和综合方法。
在线性系统理论中，根据所采用的数学工具及系统描述方法的不同，又出现了一些平行的分支，目前主要有线性系统的状态空间法、线性系统的几何理论、线性系统的代数理论、线性系统的多变量频域方法等。
由于状态空间法是线性系统理论中最重要和影响最广的分支，加之受篇幅限制，所以本章只介绍线性系统的状态空间法。
9-1 线性系统的状态空间描述1. 系统数学描述的两种基本类型这里所谓的系统是指由一些相互制约的部分构成的整体，它可能是一个由反馈闭合的整体，也可能是某一控制装置或受控对象。

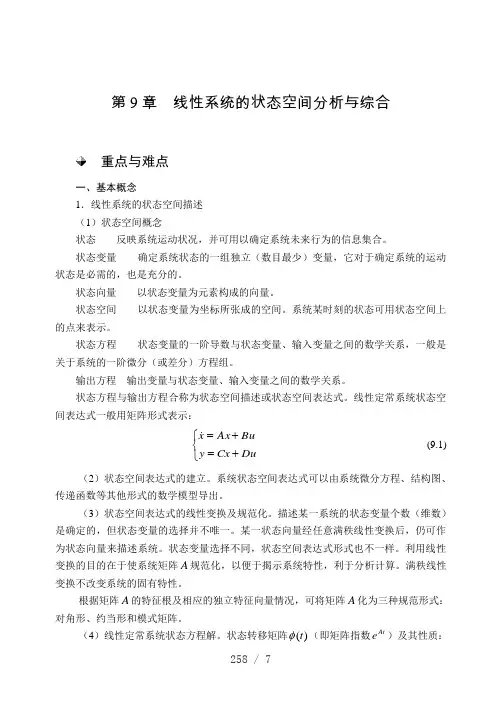

第9章 线性系统的状态空间分析与综合重点与难点一、基本概念1．线性系统的状态空间描述（1）状态空间概念状态 反映系统运动状况，并可用以确定系统未来行为的信息集合。
状态变量 确定系统状态的一组独立（数目最少）变量，它对于确定系统的运动状态是必需的，也是充分的。
状态向量 以状态变量为元素构成的向量。
状态空间 以状态变量为坐标所张成的空间。
系统某时刻的状态可用状态空间上的点来表示。
状态方程 状态变量的一阶导数与状态变量、输入变量之间的数学关系，一般是关于系统的一阶微分（或差分）方程组。
输出方程 输出变量与状态变量、输入变量之间的数学关系。
状态方程与输出方程合称为状态空间描述或状态空间表达式。
线性定常系统状态空间表达式一般用矩阵形式表示：⎩⎨⎧+=+=DuCx y Bu Ax x (9.1) （2）状态空间表达式的建立。
