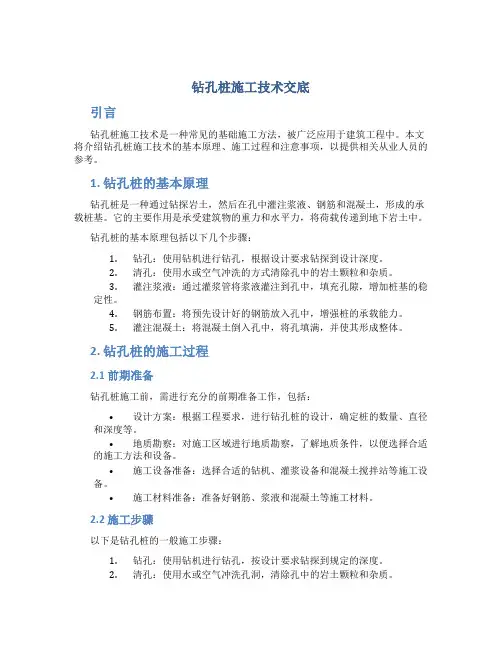

钻孔桩施工技术交底

钻孔桩施工技术交底引言钻孔桩施工技术是一种常见的基础施工方法，被广泛应用于建筑工程中。

本文将介绍钻孔桩施工技术的基本原理、施工过程和注意事项，以提供相关从业人员的参考。

1. 钻孔桩的基本原理钻孔桩是一种通过钻探岩土，然后在孔中灌注浆液、钢筋和混凝土，形成的承载桩基。

它的主要作用是承受建筑物的重力和水平力，将荷载传递到地下岩土中。

钻孔桩的基本原理包括以下几个步骤：1.钻孔：使用钻机进行钻孔，根据设计要求钻探到设计深度。

2.清孔：使用水或空气冲洗的方式清除孔中的岩土颗粒和杂质。

3.灌注浆液：通过灌浆管将浆液灌注到孔中，填充孔隙，增加桩基的稳定性。

4.钢筋布置：将预先设计好的钢筋放入孔中，增强桩的承载能力。

5.灌注混凝土：将混凝土倒入孔中，将孔填满，并使其形成整体。

2. 钻孔桩的施工过程2.1 前期准备钻孔桩施工前，需进行充分的前期准备工作，包括：•设计方案：根据工程要求，进行钻孔桩的设计，确定桩的数量、直径和深度等。

•地质勘察：对施工区域进行地质勘察，了解地质条件，以便选择合适的施工方法和设备。

•施工设备准备：选择合适的钻机、灌浆设备和混凝土搅拌站等施工设备。

•施工材料准备：准备好钢筋、浆液和混凝土等施工材料。

2.2 施工步骤以下是钻孔桩的一般施工步骤：1.钻孔：使用钻机进行钻孔，按设计要求钻探到规定的深度。

2.清孔：使用水或空气冲洗孔洞，清除孔中的岩土颗粒和杂质。

3.校直孔洞：使用测斜仪校直孔洞，以保证桩的垂直度和准确度。

4.灌注浆液：通过灌浆管将浆液灌注到孔中，填充孔隙，提高桩的稳定性和抗压能力。

5.布置钢筋：按设计要求，在孔内布置钢筋，增强桩的承载能力。

6.灌注混凝土：将混凝土倒入孔中，使其充满孔洞，并形成整体。

7.震实混凝土：使用电动棒震实混凝土，减少孔中的气泡，提高桩的强度。

8.桩顶平整：在混凝土未凝固前，用工具抹平桩顶，以便连接建筑结构。

2.3 质量控制钻孔桩施工中，质量控制至关重要。

以下是几个常见的质量控制措施：•钻孔记录：记录钻孔的深度、直径和地质情况等数据，以备后续的质量检验。

钻孔灌注桩施工安全技术交底一、工程概述在本次施工中，我们将采用钻孔灌注桩技术进行基础建设。

钻孔灌注桩是一种通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。

这种桩基础具有承载力高、稳定性好、适应性强等优点，但同时施工过程也存在一定的危险性，需要我们严格遵守安全技术规范，确保施工安全。

二、施工准备阶段的安全要求1、场地平整在施工前，必须对施工现场进行平整，清除杂物和障碍物，确保施工场地坚实、平整。

对于松软的场地，应进行加固处理，防止施工机械倾斜、下沉。

2、临时用电（1）施工现场临时用电应严格按照《施工现场临时用电安全技术规范》（JGJ 46-2005）的要求进行布置。

（2）配电箱应设置在干燥、通风及常温场所，周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。

（3）所有电器设备必须接地或接零保护，严禁在一个开关上连接多台用电设备。

3、施工机械检查（1）施工前应对钻孔桩机、起重机、电焊机等机械设备进行全面检查，确保设备性能良好，安全装置齐全有效。

（2）对机械设备的传动部位、制动装置、防护装置等进行重点检查，发现问题及时维修或更换。

4、个人防护用品配备施工人员必须配备合格的个人防护用品，如安全帽、安全带、安全鞋、手套等。

安全帽要符合国家标准，安全带要高挂低用，安全鞋要具有防砸、防滑功能。

三、钻孔施工过程中的安全注意事项1、钻机就位（1）钻机安装应平稳、牢固，防止在钻进过程中发生倾斜、位移。

（2）钻机的桅杆应设置避雷装置，避免雷雨天气遭受雷击。

2、钻进作业（1）钻进时，操作人员应密切观察钻进情况，注意钻杆的垂直度和钻进速度，防止卡钻、埋钻等事故的发生。

（2）当遇到异常情况，如钻孔内水位突然下降、孔口冒浆、钻进困难等，应立即停止钻进，查明原因并采取相应措施后，方可继续钻进。

3、泥浆制备与使用（1）泥浆池周边应设置防护栏杆，并悬挂明显的警示标志，防止人员掉入池中。

钻孔桩施工安全技术交底1. 引言钻孔桩是一种常见的基础施工方式，广泛应用于建筑、水利、交通等领域。

然而，由于施工中涉及到的机械设备和作业环境复杂多变，存在一定的安全风险。

为确保钻孔桩施工的安全性和高效性，本文将对钻孔桩施工中的安全技术要点进行交底。

2. 施工前准备2.1 确定施工范围和位置在进行钻孔桩施工前，需要详细测定施工范围和位置，确保符合设计要求。

应事先清晰标定钻孔位置，并在现场进行相关测量，避免施工误差导致安全隐患。

2.2 确认地下管线和设备在施工前应仔细了解地下管线和设备的位置，避免与其发生冲突。

应与供水、电力、通信等相关单位沟通，获取相关管线和设备的资料。

2.3 安排人员和施工队伍施工前应明确各岗位的职责和要求，并进行人员培训和技术交底，确保各人员熟悉操作规程和相关安全知识。

3. 施工现场安全管理3.1 确保施工现场整洁施工现场应保持整洁有序，杂物、垃圾等应及时清理，确保施工区域清晰可见，避免人员误操作或被杂物绊倒。

3.2 划定施工安全警告区域根据实际情况，针对施工现场的危险区域、工作面等进行划定和标示，确保人员清楚了解危险区域，并采取相应的防护措施。

3.3 执行个人防护措施所有施工人员应佩戴符合标准的个人防护用品，如安全帽、防护鞋、手套、防护眼镜、口罩等。

并根据施工环境的不同，配备相应的防护装备。

4. 钻孔设备和工具安全操作4.1 检查钻孔设备和工具在使用钻孔设备和工具前，应详细检查其工作状态和性能，确保不存在故障和缺陷。

严禁使用损坏的设备和工具进行施工，以免造成危险。

4.2 正确设置支撑和固定钻孔设备和工具应正确设置支撑和固定，确保其稳定性和可靠性。

特别是在施工过程中，随时检查设备和工具的支撑情况，防止发生倾覆或脱离现象。

4.3 控制钻孔速度和压力钻孔时控制钻孔速度和压力，确保在安全范围内操作。

过高的速度和压力可能导致设备损坏或其他不安全情况。

5. 短期施工环境安全管理5.1 防止钻孔泥浆溢出在钻孔过程中，应使用合适的泥浆循环系统，及时清除并处理产生的泥浆。

技术、安全、环保交底记录
D—桩孔直径（m）
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度（m）
d---导管内径（m）
h1—孔内砼达到埋置深度H2时，导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw－井孔内砼面以上泥浆的深度（m）
Υw－井孔内泥浆的重度（KN/m3）
ΥC－砼拌和物的重度（取24 KN/m3）
按导管离孔底0.4m，首次砼浇注导管埋深1.0m计算，灌注时见封底混凝土计算表。

灌注过程中，技术人员应及时测量孔内砼面的标高，以便调整埋管深度。

导管埋深控制在2～6米。

灌注应连续进行，中途不得中断，并尽量缩短拆除导管的时间。

砼应徐徐灌注，防止在砼中产生高压气囊，影响砼的密实度。

灌注过程中保持孔内水位高度，防止发生塌孔、缩孔。

在提升导管过程中，要轻拉慢提，速度适中，切忌猛提导管，避免碰挂钢筋笼，造成卡管或钢筋笼上浮。

当砼灌注至距桩顶4～6m时，砼的坍落度调为规范要求内的较小值。

当砼灌注至接近设计标高时，工地值班技术人员要准确计算所需砼的数量，通知拌和站按需供应，以免造成浪费。

灌筑的桩顶标高比设计高出50-100cm（根据地质可适当增加高度，保证质量），以保证在剔除浮浆后的桩顶高程符合设计要求。

五、旋挖钻孔主要工序及注意事项。

钻孔桩施工安全交底钻孔灌注桩施工安全技术交底钻孔桩施工安全交底内容包括以下几个方面：1. 施工前的准备工作：交底施工人员需要了解工程的施工图纸，确定施工范围和孔洞位置，对施工现场进行勘察和评估，确保施工场地平整，无障碍物，确保施工现场的安全性和施工条件的满足。

2. 设备和工具的选择：交底施工人员需要了解并掌握钻孔施工所需要的设备和工具，包括钻机、钻杆、钻头、液压系统等。

选用合适的设备和工具，确保施工过程中的安全性和施工效率。

3. 运输及吊装：钻孔设备的运输和吊装是一个重要的环节，需要交底施工人员了解设备的重量和尺寸，选择适当的运输工具和吊装设备，并按照相关的操作规程进行操作，确保设备的安全运输和吊装。

4. 施工人员的安全防护：交底施工人员需要了解并遵守相关的安全操作规程，使用个人防护装备，如安全帽、防护鞋、防护眼镜等，确保施工人员的人身安全。

5. 施工现场的安全管理：交底施工人员需要了解并遵守施工现场的安全管理规定，确保施工现场的安全秩序和施工安全。

钻孔灌注桩施工安全技术交底内容包括以下几个方面：1. 施工前的准备工作：交底施工人员需要了解工程的施工图纸，确定施工范围和孔洞位置，对施工现场进行勘察和评估，确保施工场地平整，无障碍物，确保施工现场的安全性和施工条件的满足。

2. 设备和工具的选择：交底施工人员需要了解并掌握灌注桩施工所需要的设备和工具，包括钻机、钻杆、灌注桩模具、混凝土搅拌设备等。

选用合适的设备和工具，确保施工过程中的安全性和施工效率。

3. 灌注桩浇筑过程的安全措施：交底施工人员需要了解并掌握灌注桩的浇筑过程的安全要求和安全措施，如防止混凝土泥浆泼溅、防止模具倾倒等，确保施工过程的安全。

4. 施工人员的安全防护：交底施工人员需要了解并遵守相关的安全操作规程，使用个人防护装备，如安全帽、防护鞋、防护眼镜等，确保施工人员的人身安全。

5. 施工现场的安全管理：交底施工人员需要了解并遵守施工现场的安全管理规定，确保施工现场的安全秩序和施工安全。

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。

由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。

为了确保施工安全，特进行以下安全技术交底。

一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。

2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。

对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。

合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。

3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。

主要设备包括钻机、泥浆泵、电焊机、起重机等。

检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。

4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。

钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。

5、人员准备施工人员应经过专业培训，具备相应的资质和技能。

特殊工种（如电工、焊工、起重工等）应持证上岗。

施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。

二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。

在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。

（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。

遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。

（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。

严禁在钻机运转时进行维修和保养。

（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。

下放钻具时，应缓慢、平稳，避免冲击孔底。

2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。

钻孔灌注桩施工技术交底钻孔灌注桩（Drilled Shaft Pile）是一种常用于建筑和土木工程中的基础施工技术，其作用是增加土壤的承载能力和稳定性。

本文将对钻孔灌注桩的施工技术进行详细的交底，包括施工前的准备工作、施工过程中的操作要点以及施工后的检验与验收。

一、施工前的准备工作1. 地质勘测和设计：在进行钻孔灌注桩施工前，必须进行地质勘测和设计，以确定桩的类型、尺寸和施工方案。

地质勘测要求对地下地质情况、土壤性质、地下水位等进行详细调查，设计师根据勘测结果制定桩基设计方案。

2. 施工现场清理：在施工前，必须对施工现场进行清理，包括清除杂草、垃圾和其他障碍物，确保施工区域的平整和清洁。

3. 施工设备准备：钻孔灌注桩施工涉及到钻机、混凝土泵、搅拌车等大型设备，必须提前准备好，并确保其正常运行。

4. 施工人员培训：施工前需要对相关人员进行技术培训，确保他们熟悉施工流程、操作规范和安全注意事项。

二、施工过程中的操作要点1. 钻孔：根据设计要求，在选定的位置上进行钻孔，钻孔的直径和深度按照设计要求进行。

在钻孔过程中，应控制好钻孔机的下压力和转速，保持钻孔的垂直度和平顺度。

2. 清孔：完成钻孔后，必须进行清孔作业，将钻孔中的泥浆、砂浆等杂物清除干净，以确保桩洞底部干净，并保持孔壁的稳定。

3. 钢筋布置：按照设计要求，在钻孔中安装预制钢筋笼，将其垂直放置在钻孔中，并确保预埋长度和间距的准确性。

4. 灌注混凝土：灌注混凝土是钻孔灌注桩的核心工艺。

在灌注混凝土之前，应将混凝土泵管正确安装，混凝土搅拌车调整至合适位置。

在灌注过程中，要保持连续性和均匀性，确保混凝土从底部向上灌注到顶部，并避免空隙和气泡的产生。

5. 马头处理：灌注完成后，应及时进行马头处理。

马头处理包括修平、养护和封顶，以保证桩顶的平整和坚固。

三、施工后的检验与验收1. 桩身检验：施工完成后，应对钻孔灌注桩的桩身进行检验。

检验内容包括桩径、桩深和钢筋笼的位置和质量等，以确保符合设计要求。

钻孔桩施工安全技术交底一、钻孔桩施工安全技术要求：1、施工作业工区要设立明显的标志，并用设施与非作业区隔离，严禁非作业人员进入施工现场。

2.作业场地平整，清除杂物；钻机底座应置于结实的基层上，必要时须换土夯实。

3.护筒埋设深度必须确保成孔过程中不发生筒边反水造成坍塌，若桩孔附近有管线，护筒的埋入深度必须超过管线的深度。

4.桩机就位时机架不能靠在护筒上，以免机械振动引起塌孔而造成事故。

5.机械司机在施工操作时必须思想集中，不随便离开岗位。

6.操作人员必须服从指挥信号。

7.钻进过程中，发生钻机突发扭转振动，必须停机，排除孔内故障。

8.拆装钻杆时必须注意吊、放操作工间的配合。

9.所有机上电机必须配备一机、一闸、一确保，保护装置齐备。

雷雨季节施工时，桩机顶端应装避雷器。

10.安装拆卸桩机时，必须按原厂说明书要求顺序及其他规定执行。

11.桩机钢丝绳的规格和长度，必须按照说明书的要求选用；当钢丝绳断丝过多或绳股松散时应立即更换。

12.如需上机架作业时必须按规范要求正确使用安全带。

所有进入现场作业人员必须戴好安全帽。

二、水上打桩支架搭设安全技术要求：1.搭设前，应按照具体情况拟定施工方案和安全技术措施，经审批合格后方可实施，如实施时须更改施工方案必须经愿审批部门再审批；否则一律不能更改施工方案。

2.搭支架用脚手架（桩），其规格尺寸、入土深度必须满足施工要求。

3.桐木桩的位置根据施工方案要求进行布置，不准用朽木、断裂木材用作支架桐木、盖方、横梁。

4.围令（水平撑）、剪刀撑、斜撑用木质材料时，要用对销螺栓与桐木连接起来；用角铁时，要用U型螺栓夹紧。

5.水上作业必须穿救生衣和安全帽，还应配备必要的临边作业、防淹溺等安全防护设施。

6.作业时的船舶要大于实用吨位的四倍，并在航道中设置安全警标设施，同时配备防碰撞和抗台风设施。

7.要和当地航道部门联系，以求配合和确保来往船只与施工船只安全。

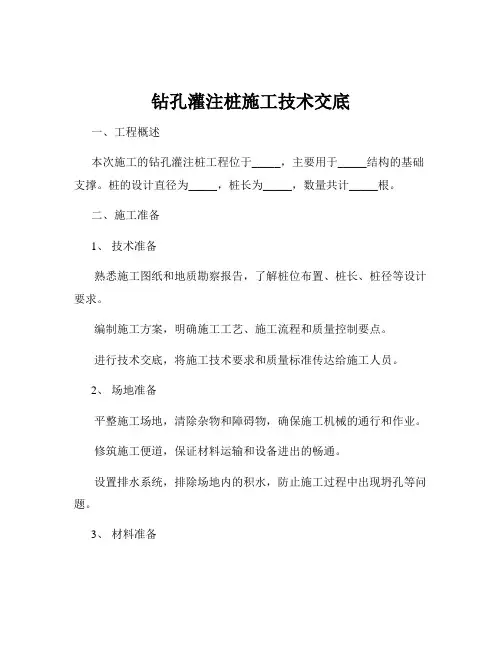

钻孔灌注桩施工技术交底一、工程概述本次施工的钻孔灌注桩工程位于_____，主要用于_____结构的基础支撑。

桩的设计直径为_____，桩长为_____，数量共计_____根。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计要求。

编制施工方案，明确施工工艺、施工流程和质量控制要点。

进行技术交底，将施工技术要求和质量标准传达给施工人员。

2、场地准备平整施工场地，清除杂物和障碍物，确保施工机械的通行和作业。

修筑施工便道，保证材料运输和设备进出的畅通。

设置排水系统，排除场地内的积水，防止施工过程中出现坍孔等问题。

3、材料准备钢筋：按照设计要求采购钢筋，确保钢筋的规格、型号和质量符合标准。

钢筋应存放在干燥、通风的场地，防止生锈。

混凝土：根据设计强度要求，选择合适的混凝土配合比。

混凝土原材料应进行检验，合格后方可使用。

护筒：选用坚固耐用的钢护筒，护筒的直径应大于桩径 200300mm，长度根据地质情况确定。

4、设备准备钻孔机械：根据地质条件和桩径大小，选择合适的钻孔机械，如旋挖钻机、冲击钻机等。

起重设备：配备吊车或塔吊，用于钢筋笼的吊装。

混凝土灌注设备：准备混凝土搅拌车、混凝土输送泵或导管等。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或 GPS 等测量仪器，准确放出桩位中心，并设置护桩。

对桩位进行复核，确保桩位偏差符合规范要求。

2、埋设护筒护筒采用挖坑法埋设，护筒底部和四周应回填黏土并分层夯实，防止护筒位移和漏水。

护筒顶面应高出地面 300mm 以上，高出地下水位 15 20m。

3、钻机就位钻机安装应平稳牢固，底座和顶端应保持平稳，保证在钻进过程中不发生位移和倾斜。

调整钻机的垂直度，使钻杆垂直于地面。

4、钻进成孔根据地质情况选择合适的钻进参数，如钻进速度、钻压、泥浆比重等。

在钻进过程中，应及时补充泥浆，保持孔内泥浆面高度，防止坍孔。

定期检查钻孔的垂直度和孔径，发现偏差及时调整。

钻孔灌注桩技术交底一、钻孔桩施工准备工作作业人员应熟记作业点地下各种管线及埋置物具体位置, 存在疑问时应向施工负责人询问清楚, 不可盲目施工。

根据设计图纸, 认真核对地形地貌、断面高程等, 若发现与设计不符时及时上报。

1.护筒在埋设定位时, 除设计另有规定外, 护筒中心与桩中心的平面位置偏差应不大于50mm, 护筒在竖直方向的倾斜度应不大于1%, 对深水基础中的护筒, 在竖直方向的倾斜度宜不大于1/150, 平面位置的偏差可适当放宽, 但应不大于80mm。

2.在旱地和筑岛处设置护筒时, 可采用挖坑埋设法实测定位, 且护筒的底部和外侧四周应采用黏质土回填并分层夯实, 使护简底口处不致漏失泥浆;在水中沉设护简时, 宜采用导向架定位, 并应采取有效措施保证其平面位置、倾斜度的准确, 以及护筒接长连接处的焊接质量, 焊接连接处的内壁应无突出物, 且应耐拉、耐压, 不漏水。

3.护筒顶宜高于地面0.3m或水面 1.0～2.0m, 同时应高于桩顶设计高程1.0m。

在有潮汐影响的水域, 护筒顶应高出施工期最高潮水位1.5～2.0m, 并应在施工期间采取稳定孔内水头的措施;当桩孔内有承压水时, 护筒顶应高于稳定后的承压水2.0m以上。

4.护筒的埋置深度在旱地或筑岛处宜为2.0~4.0m, 在水中或特殊情况下应根据设计要求或桩位的水文、地质情况经计算确定。

对有冲刷影响的河床, 护简宜沉入施工期局部冲刷线以下1.0~1.5m, 且宜采取防止河床在施工期过度冲刷的防护措施。

5.旱地、筑岛处护筒可采用挖坑埋设法, 护筒底部和四周所填黏质土必须分层夯实。

水域护筒设置, 应严格注意平面位置、竖向倾斜、倾斜角（指斜桩）和两节护筒的连接质量均需符合要求。

沉入时可采用压重、振动、锤击并辅以筒内除土的办法。

5.制备泥浆:黏度：一般地层16～22s, 松散易坍地层19～28s。

含砂率: 新制泥浆不大于2%。

胶体率: 不小于95%。

PH值: 应大于6.5。

技术交底钻孔灌注桩—试桩施工一、引言技术交底是指在施工前，由施工方对参与施工的相关人员进行技术指导和交流的过程。

而钻孔灌注桩试桩施工作为工程施工的重要环节之一，也需要进行技术交底。

本文将从试桩施工的准备工作、试桩设备的选择、施工过程的注意事项等方面进行详细阐述。

二、试桩施工的准备工作1. 现场勘察与设计在进行试桩施工之前，必须进行现场勘察与设计。

首先，要对土壤和地下水的情况进行详细调查，包括土层的类型、厚度、强度等指标，以及地下水位的深度。

其次，根据施工设计图纸，选择试桩的位置和数量，并确定试桩的直径和桩身长度。

最后，对施工现场进行标记，确保施工的准确性和顺利进行。

2. 施工材料与设备的准备试桩施工需要准备各种施工材料和设备，包括但不限于钢筋、混凝土、试桩机等。

施工材料的采购应该符合相关的标准和规范，并做好验收工作。

设备的准备要保证其性能良好，并进行必要的维护和保养工作。

三、试桩设备的选择试桩设备的选择直接影响着试桩施工的效果和质量。

常见的试桩设备有旋挖钻机、静压钻机等。

在选择试桩设备时，需要考虑以下几个因素：1. 土壤条件不同的土壤条件适合不同的试桩设备。

例如，软土地层适合使用旋挖钻机，而坚硬的地层则需要使用静压钻机。

因此，在选择试桩设备时，需要充分了解施工现场的土壤条件，并根据实际情况进行选择。

2. 桩身直径和长度试桩的直径和长度也是选择试桩设备的重要因素。

不同直径和长度的试桩需要不同规格和能力的设备才能完成施工。

因此，在确定试桩的直径和长度时，需要考虑设备的承载能力和施工效率。

3. 工程预算试桩设备的选择还要考虑工程预算的因素。

不同型号和规格的试桩设备价格不同，而且在使用过程中还需要考虑人工维护和维修的成本，因此需要根据实际的工程预算进行选择。

四、施工过程的注意事项1. 设备操作与维护在试桩施工过程中，设备操作和维护至关重要。

操作人员必须经过专业培训，并严格按照设备的操作规程进行操作。

设备的维护工作包括定期检查设备的工作状态、加油换油等保养工作，及时排除设备故障，确保施工的顺利进行。

钻孔桩技术交底关键信息项：1、钻孔桩施工工艺及流程2、质量标准及验收要求3、安全注意事项4、环境保护措施11 钻孔桩施工工艺及流程111 场地准备平整场地，清除杂物，换除软土，夯打密实。

钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。

112 桩位放样依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系，经复核无误后在场内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后可进行下一步施工。

113 护筒埋设护筒采用钢板制作，内径比桩径大 200 400mm。

护筒中心竖直线应与桩中心线重合，平面允许误差为 50mm，竖直线倾斜不大于 1%。

护筒埋置深度根据地质情况而定，一般情况埋置深度宜为 2 4m，特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。

护筒周围应用黏土分层夯实。

114 钻机就位安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于 50mm。

115 泥浆制备泥浆由水、黏土（或膨润土）和添加剂组成，根据地质条件和施工要求合理调整泥浆性能指标。

在钻进过程中，应随时补充泥浆，调整泥浆比重，以保证孔壁稳定和钻进顺利。

116 钻进成孔钻进过程中应根据地质情况控制钻进速度和泥浆比重。

在易塌地层应适当放慢钻进速度，增加泥浆比重；在黏土层可适当加快钻进速度，降低泥浆比重。

钻进过程中应经常检查钻孔垂直度，发现偏差及时调整。

117 清孔钻孔达到设计深度后，应对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即进行清孔。

清孔方法有抽浆法、换浆法、掏渣法等，可根据实际情况选择合适的方法。

清孔后的泥浆性能指标、沉渣厚度应符合设计和规范要求。

118 钢筋笼制作与安装钢筋笼制作应严格按照设计图纸和规范要求进行，主筋间距、箍筋间距、钢筋笼直径和长度等偏差应符合规范要求。

钢筋笼安装时应采用吊车分段吊起，对准孔位缓慢下放，避免碰撞孔壁。

钻孔桩安全技术交底单位：中铁十三局集团有限公司宁波绕城高速公路第二合同项目部主送单位编号工程名称钻孔灌注桩安全技术交底日期xx年02月03施工过程要求：1、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，制作完成的节段钢筋笼滚动前检查滚动方向上是否有人，防止人员被砸伤。

氧气瓶与乙炔瓶在室外的安全距离为5m。

2、钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。

3、钢筋笼安装过程中必须注意：焊接或者机械连接完毕，必须检查脚是否缩回，防止钢筋笼下放时将脚扭伤甚至将人带入孔中的事故发生。

4、导管安装注意：导管对接必须注意手的位置，防止手被导管夹伤。

5、砼浇注过程中，砼搅拌运输车倒车时，指挥员必须站在司机能够看到的固定位置，防止指挥员走动过程中栽倒而发生机械伤人事故。

轮胎下必须垫有枕木。

倒车过程中，车后不得有人。

同时，吊车提升拆除导管过程中，各现场人员必须注意吊钩位置，以免将头砸伤。

一般要求：1、现场人员必须佩戴安全帽，电焊工工作时必须佩戴眼镜。

2、泥浆池周围必须设有防护设施。

成孔后，暂时不进行下道工序的孔必须设有安全防护设施，并有人看守。

3、导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），并且要求能保证人员的安全。

4、配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电开关。

5、挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。

6、矿料运输车进出场必须打开转向灯，入场后倒车必须设设专人指挥。

7、吊车及钻机工作之前必须进行机械安全检查。

8、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。

9、现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。

编制者：钟海军审核者：批准人：接收单位：接收人：钻孔桩安全技术交底（二）一、概述钻孔桩是一种常用的基础工程方法，它能够提供稳定的地基支撑作用，广泛应用于建筑、桥梁、道路等工程项目。
