下载文档原格式
带钢质量缺陷种类及处理办法辊印：1.缺陷特征：是一组具有周期性（其周期长度即为产生辊印的辊子的周长及其后再加工的延伸量，大小形状基本一致的凸凹缺陷，并且外观形状不规则。
2.产生原因：一方面由于辊子疲劳或硬度不够，使辊面掉肉呈凹形，另一方面由于辊子表面粘有异物，经轧制或精整加工的钢材表面形成凸凹缺陷。
3.预防及消除方法：（1）正确选择轧辊材质及其热处理工艺，调整轧辊冷却水，使辊身冷却均匀，预防轧辊掉肉；（2）定期检查轧辊表面质量，禁止违章轧钢或异物进入轧辊，预防伤害轧辊表面；（3）定期更换疲劳的轧辊、夹送辊、助卷辊等；（4）如轧钢发现异常如冷卷、卡钢、甩尾等情况时，应及时检查轧辊表面是否损伤；（5）定期检查精整加工线平整辊、矫直辊等表面质量。
氧化铁皮：1.缺陷特征：氧化铁皮一般粘附在钢板表面上，分布于板面局部或全部，铁皮有的疏松易脱落;有的压入板面不易脱落。
根据其外观形态不同可分为：红铁皮、线条状铁皮、木纹状铁皮、流线状铁皮、纺锤状铁皮、拖曳状铁皮或散沙状铁皮等。
2.产生原因：（1）板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上；（2）由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上，（3）氧发生较多，含硅化铁皮在沸腾钢中较高的钢中易产生红铁皮，（4）轧辊表面粗糙也是产生氧化铁皮的一个重要原因。
浪形：1.缺陷特征：沿钢板的轧制方向呈现高低起伏的波浪形的弯曲。
根据分布的部位不同，分为中间浪、单边浪和双边浪。
2.产生原因：（1）辊形曲线不合理，轧辊磨损不均匀；（2）压下量分配不合理；（3）轧辊辊缝调整不良或轧件跑偏；（4）轧辊冷却不均；（5）轧件温度不均；（6）卷取机前的侧导板开口度过小等。
塔形及层错：1.缺陷特征：钢卷端部不齐，呈面包状称塔形。
卷边上下错动称卷边错动。
2.产生原因：（1）卷取机前侧导板、夹送辊、助卷辊调整不当；（2）卷取机张力设定不合理；（3）带钢进卷取机时不对中，带钢跑偏；（4）带钢存在较大的镰刀弯或板型不良；（5）卷取机卸卷时将钢卷头部拽出。
热轧带钢表面质量缺陷原因分析热轧带钢的表面质量缺陷是指在热轧工艺过程中，带钢表面出现的各种缺陷。
这些缺陷对带钢的外观和性能都有不良影响，严重时还会导致带钢失效。
以下是热轧带钢表面质量缺陷原因的分析。
1. 轧制工艺不合理：热轧带钢的表面质量缺陷与轧制工艺有着密切关系。
如果轧制工艺控制不当，例如轧制温度过高、辊缝调整不当等，就会导致带钢表面产生热裂纹、鱼鳞鳞片状缺陷等。
2. 材料质量问题：带钢是由钢坯经过多道次轧制形成的，如果钢坯的质量不佳，例如存在夹杂物、气孔等缺陷，就会在轧制过程中扩展并形成表面缺陷。
3. 辊缝问题：辊缝是带钢在轧制过程中受到的挤压力的集中作用点，如果辊缝调整不当，例如过大或过小，都会对带钢表面产生压痕、划痕等缺陷。
4. 轧制润滑问题：轧制过程中需要使用润滑剂来减小摩擦力，如果润滑不均匀或润滑剂存在污染物，就会导致带钢表面出现涂敷不均匀、氧化皮不易剥离等缺陷。
5. 切割质量问题：在热轧带钢生产中，需要对带钢进行切割，如果切割工艺不当，例如切割速度过快、切割刀具磨损等，就会导致切口不整齐、毛刺等缺陷。
6. 后续工艺操作问题：热轧带钢在后续的加工和处理过程中，如果操作不当，例如维护不及时、设备老化等，就会导致带钢表面产生擦伤、磕碰等缺陷。
针对以上分析，可以采取以下措施来改善热轧带钢的表面质量：1. 优化轧制工艺：合理控制轧制温度、辊缝调整，减小轧制力度等，以提高带钢的表面质量。
2. 加强材料质量控制：采用优质钢坯，并对钢坯进行充分检验和清洁处理，以减少杂质的含量和夹杂物的存在。
3. 确保辊缝质量：定期对辊缝进行调整和检查，确保辊缝的尺寸和形状符合要求，减少对带钢表面的压力集中。
4. 加强润滑管理：优化润滑剂的选择和使用方法，确保润滑剂均匀涂敷在轧制表面，并定期清洗润滑系统，减少污染物的残留。
5. 优化切割工艺：控制切割速度，保证切割刀具的锋利度，加强切割设备的维护和监测，以保证切口的质量。
热轧带钢表面质量缺陷原因分析热轧带钢是一种重要的金属材料，在工业生产中广泛应用。
然而，在制造过程中，热轧带钢表面存在着一些质量缺陷，例如皱纹、切口、拉伤等。
这些缺陷不仅影响带钢的质量，降低使用寿命，还会对生产造成一定的经济损失。
因此，分析热轧带钢表面质量缺陷的原因对于提高带钢质量、增加产品价值具有重要意义。
1. 材料缺陷热轧带钢的材料质量是表面缺陷形成的根本原因。
有时热轧带钢的原材料中可能存在内部缺陷，例如裂纹或夹杂物。
这些缺陷可能在制造过程中扩大，进而形成表面缺陷。
这种问题应通过改进原材料质量的方法来解决。
2. 制造工艺热轧带钢的制造工艺也是表面缺陷的重要原因。
良好的制造工艺是确保带钢表面光洁度和无缺陷的关键。
制造过程中可能存在过度冷却、过度加热、轧制速度过快等问题，这些因素可能导致热轧带钢表面缺陷。
3. 设备故障热轧带钢生产设备在使用过程中，可能因为磨损、紧固件松动等问题而发生故障。
这些故障可能导致热轧带钢表面产生缺陷。
为了避免这种情况发生，应定期检查设备，及时更换老化部件。
4. 人为操作失误操作失误可能会导致热轧带钢表面缺陷的发生。
例如，未正确安装辊子、操作员没有合适的工作经验、操作员未能正确识别热轧带钢表面局部瑕疵等。
避免这种情况发生的方法是提高操作技能和认真遵守操作规程。
总体而言，热轧带钢表面质量缺陷是由多种因素造成的。
只有深入分析起因，才能制定出正确的解决方案来改善带钢表面质量。
提高带钢表面质量将有助于提高热轧带钢的经济价值和竞争力，同时可以减少带钢在生产和使用中产生的故障，为工业生产带来更多的便利。

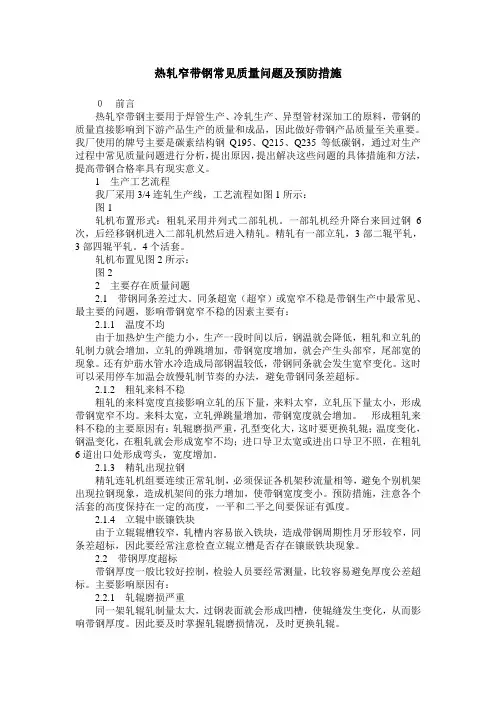

热轧窄带钢常见质量问题及预防措施０前言热轧窄带钢主要用于焊管生产、冷轧生产、异型管材深加工的原料，带钢的质量直接影响到下游产品生产的质量和成品，因此做好带钢产品质量至关重要。
我厂使用的牌号主要是碳素结构钢Q195、Q215、Q235等低碳钢，通过对生产过程中常见质量问题进行分析，提出原因，提出解决这些问题的具体措施和方法，提高带钢合格率具有现实意义。
1生产工艺流程我厂采用3/4连轧生产线，工艺流程如图1所示：图1轧机布置形式：粗轧采用并列式二部轧机。
一部轧机经升降台来回过钢6次，后经移钢机进入二部轧机然后进入精轧。
精轧有一部立轧，3部二辊平轧，3部四辊平轧。
4个活套。
轧机布置见图2所示：图22主要存在质量问题2.1带钢同条差过大。
同条超宽（超窄）或宽窄不稳是带钢生产中最常见、最主要的问题，影响带钢宽窄不稳的因素主要有：2.1.1温度不均由于加热炉生产能力小，生产一段时间以后，钢温就会降低，粗轧和立轧的轧制力就会增加，立轧的弹跳增加，带钢宽度增加，就会产生头部窄，尾部宽的现象。
还有炉荕水管水冷造成局部钢温较低，带钢同条就会发生宽窄变化。
这时可以采用停车加温会放慢轧制节奏的办法，避免带钢同条差超标。
2.1.2粗轧来料不稳粗轧的来料宽度直接影响立轧的压下量，来料太窄，立轧压下量太小，形成带钢宽窄不均。
来料太宽，立轧弹跳量增加，带钢宽度就会增加。
形成粗轧来料不稳的主要原因有：轧辊磨损严重，孔型变化大，这时要更换轧辊；温度变化，钢温变化，在粗轧就会形成宽窄不均；进口导卫太宽或进出口导卫不照，在粗轧6道出口处形成弯头，宽度增加。
2.1.3精轧出现拉钢精轧连轧机组要连续正常轧制，必须保证各机架秒流量相等，避免个别机架出现拉钢现象，造成机架间的张力增加，使带钢宽度变小。
预防措施，注意各个活套的高度保持在一定的高度，一平和二平之间要保证有弧度。
2.1.4立辊中嵌镶铁块由于立辊辊槽较窄，轧槽内容易嵌入铁块，造成带钢周期性月牙形较窄，同条差超标，因此要经常注意检查立辊立槽是否存在镶嵌铁块现象。
热轧带钢表面质量缺陷原因分析热轧带钢是一种广泛应用于建筑、汽车、机械制造等行业的金属材料。
在生产过程中，热轧带钢表面往往会出现各种质量缺陷，影响产品的质量和使用寿命。
对热轧带钢表面质量缺陷的原因进行分析，具有重要的理论和实际意义。
热轧带钢的表面质量缺陷主要包括：铁锈、麻粒、划痕、表面凹痕、擦伤、氧化皮等。
这些质量缺陷的产生原因多种多样，可以从以下几个方面进行分析：1. 原料质量不合格：热轧带钢的生产是通过将钢坯在高温条件下压延而成的，因此钢坯的质量对于热轧带钢的表面质量有着重要影响。
如果钢坯表面已经存在质量缺陷，如铁锈、氧化皮等，则在热轧过程中很容易形成对应的表面缺陷。
2. 设备状况和操作方式：热轧带钢的生产需要涉及到一系列设备，如热轧机、冷却装置等。
如果设备存在故障或者磨损，会导致带钢表面质量缺陷。
操作人员的技术熟练程度和操作方式也对热轧带钢的表面质量有着直接影响。
如果操作不规范或者技术水平不高，很容易导致带钢表面质量缺陷的产生。
3. 温度控制不当：热轧带钢的生产需要在一定的温度范围内进行。
如果温度控制不当，过高或者过低都会导致带钢表面质量缺陷的产生。
温度过高会导致带钢表面出现氧化皮、烧焦等问题，温度过低则会导致带钢表面出现裂纹等问题。
4. 轧辊磨损：热轧带钢的生产离不开轧辊的使用，轧辊磨损是导致带钢表面质量缺陷的一个重要因素。
轧辊的磨损会导致带钢表面出现凹凸不平、划痕等问题，直接影响产品质量。
5. 冷却方式选择不当：热轧带钢生产过程中，冷却方式的选择对于产品的表面质量有着重要的影响。
如果冷却方式选择不当，如冷却速度过快或者过慢，都会导致带钢表面质量缺陷的产生。
热轧带钢的表面质量缺陷产生原因是多方面的，需要从原料质量、设备状况和操作方式、温度控制、轧辊磨损以及冷却方式等方面进行综合分析和控制。
只有在整个生产过程中各个环节得到有效控制，才能够最大程度地减少热轧带钢表面质量缺陷的产生，提高产品质量和使用寿命。
热轧带钢表面质量缺陷原因分析热轧带钢是一种常见的金属材料，在工业生产中被广泛应用于制造各种结构件和零部件。
在生产过程中，热轧带钢的表面质量缺陷是一个常见的问题，它不仅影响产品的外观质量，还可能对其机械性能造成负面影响。
对热轧带钢表面质量缺陷的原因进行分析十分重要，可以帮助生产企业找到相应的解决办法，在生产过程中提高产品的质量和可靠性。
一、热轧带钢表面质量缺陷的种类热轧带钢的表面质量缺陷通常包括：划伤、皱褶、擦伤、氧化皮、轧辊痕、点蚀等。
这些缺陷可能是材料自身的质量问题，也可能是生产过程中的控制不当导致的。
下面我们将对这些缺陷的可能原因进行分析。
1. 材料原因热轧带钢的表面质量缺陷有时可能是由材料本身的质量问题引起的。
原材料表面存在裂纹、氧化皮或其他缺陷，这些缺陷在热轧过程中可能会被拉长或加深，导致最终产品的表面质量出现问题。
材料的成分控制不当也可能导致表面质量缺陷。
如果热轧带钢的成分中含有过多的杂质元素，或者成分不均匀，都可能导致产品表面出现氧化皮、点蚀等问题。
2. 生产设备原因热轧带钢的表面质量缺陷与生产设备的状态密切相关。
如果轧辊和支撑辊的表面粗糙度过高，或者轧辊与支撑辊之间的间隙控制不当，都可能在带钢表面留下轧辊痕、皱褶等缺陷。
如果冷却润滑系统不完善，轧辊和带钢之间的热量传递不均匀，也可能导致表面质量缺陷的出现。
3. 操作技术原因操作技术是影响热轧带钢表面质量的重要因素之一。
如果操作工人没有按照标准的操作规程进行操作，比如轧辊调整不当、带钢的张紧力不均匀等，都可能导致产品表面出现缺陷。
操作工人的技术水平也可能影响到产品的表面质量，如果操作工人操作不当，导致带钢受到剪切力过大或者受力不均匀，都可能导致表面质量出现问题。
4. 环境原因生产环境的干净度和温度湿度对热轧带钢的表面质量也有重要影响。
如果生产车间的环境干净度不够高，可能会导致带钢表面沾染杂质，影响产品的表面质量。
如果温度湿度控制不当，也可能导致产品表面出现氧化皮等问题。

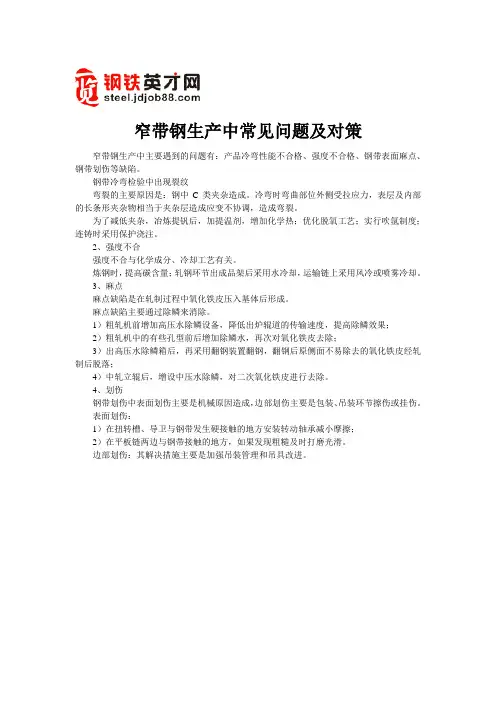

窄带钢生产中常见问题及对策
窄带钢生产中主要遇到的问题有：产品冷弯性能不合格、强度不合格、钢带表面麻点、钢带划伤等缺陷。
钢带冷弯检验中出现裂纹
弯裂的主要原因是：钢中C类夹杂造成。
冷弯时弯曲部位外侧受拉应力，表层及内部的长条形夹杂物相当于夹杂层造成应变不协调，造成弯裂。
为了减低夹杂，冶炼提钒后，加提温剂，增加化学热；优化脱氧工艺；实行吹氩制度；连铸时采用保护浇注。
2、强度不合
强度不合与化学成分、冷却工艺有关。
炼钢时，提高碳含量；轧钢环节出成品架后采用水冷却，运输链上采用风冷或喷雾冷却。
3、麻点
麻点缺陷是在轧制过程中氧化铁皮压入基体后形成。
麻点缺陷主要通过除鳞来消除。
1）粗轧机前增加高压水除鳞设备，降低出炉辊道的传输速度，提高除鳞效果；
2）粗轧机中的有些孔型前后增加除鳞水，再次对氧化铁皮去除；
3）出高压水除鳞箱后，再采用翻钢装置翻钢，翻钢后原侧面不易除去的氧化铁皮经轧制后脱落；
4）中轧立辊后，增设中压水除鳞，对二次氧化铁皮进行去除。
4、划伤
钢带划伤中表面划伤主要是机械原因造成，边部划伤主要是包装、吊装环节擦伤或挂伤。
表面划伤：
1）在扭转槽、导卫与钢带发生硬接触的地方安装转动轴承减小摩擦；
2）在平板链两边与钢带接触的地方，如果发现粗糙及时打磨光滑。
边部划伤：其解决措施主要是加强吊装管理和吊具改进。
热轧带钢表面质量缺陷原因分析【摘要】热轧带钢表面质量缺陷是影响产品质量的重要因素之一。
本文通过分析研究发现，造成热轧带钢表面质量缺陷的主要原因包括热轧工艺参数调整不当、原料质量问题、轧辊磨损和松动、冷却系统故障以及设备设施不良等。
为解决这些问题，加强热轧带钢生产工艺控制尤为重要，调整工艺参数、提高原料质量管理水平、定期检查设备设施并进行及时维护保养是关键措施。
只有通过全面的措施，才能有效提高热轧带钢表面质量，确保产品的质量稳定性和生产效益。
【关键词】热轧带钢、表面质量缺陷、工艺参数、原料质量、轧辊磨损、冷却系统、设备设施、生产工艺控制、原料质量管理、设备维护。
1. 引言1.1 热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是指在热轧生产过程中，带钢表面出现的各种瑕疵和缺陷，会影响带钢的使用性能和外观质量。
热轧带钢表面质量缺陷的原因分析是热轧生产过程中非常重要的一环，只有找准表面质量缺陷的根本原因，才能有效地采取相应的措施进行改进和解决。
热轧带钢表面质量缺陷的原因主要可以分为以下几个方面：首先是热轧工艺参数调整不当导致表面缺陷，比如轧制过程中温度控制不当、轧辊间隙不合适等，都会直接影响带钢表面的质量；其次是原料质量问题引起的表面缺陷，如果原料本身质量不合格或存储条件不当，也有可能导致带钢表面出现缺陷；轧辊磨损和松动、冷却系统故障、设备设施不良等因素也会对热轧带钢表面质量造成影响。
加强热轧带钢生产工艺控制的重要性不言而喻。
提高原料质量管理水平、定期检查设备设施并及时维护保养也是预防和解决热轧带钢表面质量缺陷的有效途径。
通过分析各种可能的原因，找出问题所在并及时处理，才能确保热轧带钢表面质量的稳定和提升。
2. 正文2.1 热轧工艺参数调整不当导致表面缺陷热轧工艺是影响热轧带钢表面质量的重要因素之一。
如果工艺参数调整不当，很容易导致表面缺陷的产生。
热轧工艺参数包括轧制温度、轧制速度、轧制力等多个方面的参数，这些参数之间存在一定的相互关系，如果一个参数调整不当，就会对其他参数造成影响，导致表面质量缺陷的出现。
热轧带钢表面质量缺陷原因分析热轧带钢是一种热加工方法，经过多次轧制而成的带状金属材料。
该材料经过热轧后能够更好的满足市场的需求，具有规格多样，可以根据需求进行定制等优势。
但是，热轧带钢表面质量缺陷是影响其使用性能和外观的主要原因之一。
以下是对热轧带钢表面质量缺陷原因的详细分析。
1.毛刺和辊痕毛刺和辊痕是热轧带钢表面质量缺陷中最常见的问题。
毛刺产生的原因是热轧过程中材料表面的氧化物和其他杂质在压延过程中被挤出，并生成细小金属毛发。
而辊痕则是由机械划伤导致的。
这种缺陷不仅影响外观，而且容易损伤设备和加工过程中的工件。
2.点蚀和氧化皮点蚀是由于热轧带钢表面存在的不均匀性产生的局部腐蚀现象。
点蚀可能会导致钢材的强度和耐腐蚀性能下降，甚至在加工过程中引起断裂事故。
而氧化皮则是热轧带钢表面暴露在空气中后受到氧化反应产生的红褐色金属层。
这种表面质量缺陷会使得热轧带钢表面粗糙，不易切割，也不便于表面涂装。
3.内裂 and 锈迹钢材内部有裂纹会降低强度和韧性，甚至导致钢材断裂。
热轧带钢受到高温和压力的影响，易产生内部应力和变形。
如果在这种情况下存在缺陷，可能会导致内裂。
此外，当表面质量缺陷没有及时得到修复时，钢材表面会出现锈迹。
锈迹不仅会影响热轧带钢外观，还会导致钢材的耐腐蚀性能下降。
总之，热轧带钢表面质量缺陷是由多种原因引起的。
它们可能是由热轧过程中的机械因素，氧化反应，缺陷等因素导致的。
为避免产生表面质量缺陷，我们需要严格控制加工过程中的参数，及时检查和处理缺陷，以确保热轧带钢的质量达到最佳水平。
热轧带钢表面质量缺陷原因分析热轧带钢是一种常用的金属材料，广泛应用于各种工业领域。
在生产过程中，热轧带钢表面质量缺陷是一个常见的问题，其严重程度会严重影响产品的使用性能，甚至引发安全隐患。
对热轧带钢表面质量缺陷原因进行分析是十分重要的。
一、背景热轧带钢是通过将钢坯经过一系列的加热、轧制和冷却等工序而制成的一种金属板材。
在生产过程中，热轧带钢表面质量缺陷是不可避免的，主要包括铁水斑、疏松、氧化皮、边部裂纹等。
这些缺陷会对产品的使用性能产生严重的影响，因此必须及时找出其产生的原因，并采取相应的措施加以解决。
二、铁水斑的原因分析铁水斑是热轧带钢表面质量缺陷中常见的一种，其主要原因包括以下几个方面：1.原材料质量不稳定：在生产过程中，钢坯的质量直接影响到热轧带钢的表面质量。
如果原材料中存在杂质、夹杂物等，就会导致热轧带钢表面出现铁水斑。
2.轧辊磨损严重：轧辊是热轧带钢生产中不可或缺的设备之一。
如果轧辊磨损严重，就会导致轧制时的滚动不稳定，从而使得热轧带钢表面呈现出铁水斑的现象。
1. 热轧工艺不稳定：热轧带钢在生产过程中需要经历高温轧制、冷却等工序，如果工艺参数设置不当，就会导致热轧带钢表面出现疏松的现象。
四、氧化皮的原因分析1. 轧辊表面粗糙：轧辊表面的粗糙度对于热轧带钢的表面质量有着重要的影响。
如果轧辊表面粗糙，就会导致热轧带钢表面出现氧化皮的现象。
3. 润滑润磨不到位：热轧带钢在轧制过程中需要进行润滑润磨处理，如果润滑润磨不到位，就会直接导致热轧带钢表面出现氧化皮。
五、边部裂纹的原因分析3. 张力控制不当：在热轧带钢生产中，张力控制对于产品的表面质量起着关键的作用。
如果张力控制不当，就会导致热轧带钢表面出现边部裂纹的现象。
热轧带钢表面质量缺陷的原因十分复杂，需要在实际生产中认真分析每个环节的情况，从原材料质量的控制、工艺参数的设定、设备的维护等方面入手，采取相应的措施加以避免和解决。
只有这样，才能确保生产出质量稳定的热轧带钢产品，满足市场和客户的需求。
热轧窄带钢常见质量问题及预防措施作者：王念新梁粉玲来源：《科技视界》2012年第24期０前言热轧窄带钢主要用于焊管生产、冷轧生产、异型管材深加工的原料，带钢的质量直接影响到下游产品生产的质量和成品，因此做好带钢产品质量至关重要。
我厂使用的牌号主要是碳素结构钢Q195、Q215、Q235等低碳钢，通过对生产过程中常见质量问题进行分析，提出原因，提出解决这些问题的具体措施和方法，提高带钢合格率具有现实意义。
1生产工艺流程我厂采用3/4连轧生产线，工艺流程如图1所示：图1轧机布置形式：粗轧采用并列式二部轧机。
一部轧机经升降台来回过钢6次，后经移钢机进入二部轧机然后进入精轧。
精轧有一部立轧，3部二辊平轧，3部四辊平轧。
4个活套。
轧机布置见图2所示：图22主要存在质量问题2.1带钢同条差过大。
同条超宽（超窄）或宽窄不稳是带钢生产中最常见、最主要的问题，影响带钢宽窄不稳的因素主要有：2.1.1温度不均由于加热炉生产能力小，生产一段时间以后，钢温就会降低，粗轧和立轧的轧制力就会增加，立轧的弹跳增加，带钢宽度增加，就会产生头部窄，尾部宽的现象。
还有炉荕水管水冷造成局部钢温较低，带钢同条就会发生宽窄变化。
这时可以采用停车加温会放慢轧制节奏的办法，避免带钢同条差超标。
2.1.2粗轧来料不稳粗轧的来料宽度直接影响立轧的压下量，来料太窄，立轧压下量太小，形成带钢宽窄不均。
来料太宽，立轧弹跳量增加，带钢宽度就会增加。
形成粗轧来料不稳的主要原因有：轧辊磨损严重，孔型变化大，这时要更换轧辊；温度变化，钢温变化，在粗轧就会形成宽窄不均；进口导卫太宽或进出口导卫不照，在粗轧6道出口处形成弯头，宽度增加。
2.1.3精轧出现拉钢精轧连轧机组要连续正常轧制，必须保证各机架秒流量相等，避免个别机架出现拉钢现象，造成机架间的张力增加，使带钢宽度变小。
预防措施，注意各个活套的高度保持在一定的高度，一平和二平之间要保证有弧度。
2.1.4立辊中嵌镶铁块由于立辊辊槽较窄，轧槽内容易嵌入铁块，造成带钢周期性月牙形较窄，同条差超标，因此要经常注意检查立辊立槽是否存在镶嵌铁块现象。
热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是指在热轧加工过程中，带钢的表面出现的一些不符合要求的瑕疵或缺陷。
这些缺陷不仅会影响带钢的外观质量，还会对带钢的力学性能和耐腐蚀性能产生负面影响。
我将从原料、热轧工艺和设备三个方面进行分析。
原料的质量问题是导致热轧带钢表面质量缺陷的主要原因之一。
原料如果存在夹杂物、氧化皮、硫化物等杂质会直接影响热轧带钢的表面质量。
钢坯表面存在的氧化皮会在热轧过程中被夹入到带钢表面，形成皮槽和点状缺陷；硫化物会在热轧过程中产生液相腐蚀，使得带钢表面出现夹渣等缺陷。
热轧工艺对热轧带钢表面质量缺陷产生重要影响。
工艺参数的不合理选择会导致热轧带钢表面出现厚度不均匀、波纹、夹渣等缺陷。
过大的压下量和辊间间隙会使带钢表面变形过大，产生波纹和起皮等缺陷；过高的热轧温度会使带钢表面氧化加剧，形成麻点和点状缺陷。
热轧设备的性能和维护状态也会对热轧带钢表面质量产生影响。
设备的磨损、缺陷和故障会导致带钢表面出现划伤、破损等缺陷。
热轧辊表面磨损不均匀会使带钢表面出现凹凸不平的情况；辊颈部位磨损严重会导致辊体位移，进一步使带钢表面质量变差。
在改善热轧带钢表面质量缺陷的过程中，应首先加强原料的质量控制，确保原料的纯净度和表面质量符合要求。
需要合理选择热轧工艺参数，确保在热轧过程中带钢表面的温度和变形量都处于合适的范围内。
要加强对热轧设备的维护和保养，定期检查和更换磨损严重的设备部件，确保设备的正常运行和性能稳定。
只有综合改善原料、工艺和设备等各个环节，才能有效地减少热轧带钢表面质量缺陷的发生，提高带钢的整体质量水平。
热轧带钢表面质量缺陷原因分析
热轧带钢表面质量缺陷是指热轧带钢在加工过程中出现的表面不良现象，包括氧化、
裂纹、褶皱、气泡、毛刺等。
这些缺陷严重影响了带钢的质量，降低了带钢的使用价值。
下面将对热轧带钢表面质量缺陷的原因进行分析。
热轧带钢表面质量缺陷的原因之一是原材料问题。
热轧带钢的原材料是熔炼得到的钢锭，如果原材料中含有过多的夹杂物、非金属夹杂物或硫、磷等有害元素，这些杂质在热
轧过程中容易形成气泡、裂纹等表面质量缺陷。
热轧带钢在热轧过程中的温度控制不当也是表面质量缺陷的一个重要原因。
如果热轧
温度过高或过低，都会对带钢的表面质量产生不良影响。
热轧温度过高会导致表面烧伤、
氧化等问题，而热轧温度过低则会影响带钢的塑性变形能力，容易产生折叠、褶皱等缺
陷。
热轧带钢在轧制过程中的拉伸变形也是造成表面质量缺陷的原因之一。
在热轧过程中，带钢需要经历多次轧制和拉伸，如果轧制力过大或过小，或者轧制速度过快或过慢，都会
导致带钢表面的不均匀变形，从而形成褶皱、毛刺等缺陷。
热轧带钢的表面质量缺陷还与制造工艺、设备设施、操作人员技术水平等因素密切相关。
如果制造工艺不合理，设备设施质量差或操作人员技术水平不高，都会导致热轧带钢
表面质量缺陷的出现。
热轧带钢表面质量缺陷的原因是多方面的，包括原材料问题、温度控制不当、拉伸变
形问题、冷却处理问题以及制造工艺和操作人员技术水平等因素。
在生产过程中，需要全
面分析各种因素的影响，并采取相应的措施来减少和避免热轧带钢表面质量缺陷的出现。
热轧带钢表面质量缺陷原因分析【摘要】热轧带钢表面质量缺陷是影响产品质量和生产效率的重要因素，本文从影响因素、分类特点、检测方法、处理方法以及综合分析等方面进行了深入研究。
研究发现，温度、轧制力度、冷却方式等因素对质量缺陷有着显著影响。
通过对各类缺陷进行分类并分析其特点，可以更好地找到解决方法。
检测方法的进步为及时发现和处理缺陷提供了保障，而处理方法的不断完善则能有效减少质量问题。
综合分析不同因素交织的情况，提出了一些启示和未来展望，为提高热轧带钢表面质量做出了重要贡献。
【关键词】热轧带钢、表面质量、缺陷、原因分析、影响因素、分类、特点、检测方法、处理方法、综合分析、启示、未来展望。
1. 引言1.1 热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是制约热轧带钢质量的重要因素之一，对热轧带钢的机械性能、外观质量和使用寿命都会造成不同程度的影响。
深入分析热轧带钢表面质量缺陷的原因，对于提高热轧带钢质量和市场竞争力具有十分重要的意义。
热轧带钢表面质量缺陷主要来源于多种因素的综合作用，包括原材料、热轧工艺、设备磨损、操作技术等方面。
原材料的质量直接影响着热轧带钢的表面质量，原料中的杂质、氧化皮等都会对表面质量造成影响；热轧工艺参数如温度、压下量、冷却方式等也是决定表面质量的关键因素；设备的磨损会导致不均匀的压下力和不稳定的轧制质量，进而影响表面质量；操作技术不到位或不规范也会引起表面质量缺陷。
通过深入分析热轧带钢表面质量缺陷的原因，可以找到相应的解决方法，提高热轧带钢的表面质量，增强市场竞争力。
2. 正文2.1 热轧带钢表面质量缺陷的影响因素分析热轧带钢表面质量缺陷的形成是受多种因素的综合影响的。
原材料的质量是影响热轧带钢表面质量的关键因素之一。
原材料的成分、结构和含杂质等都会直接影响到热轧带钢的表面质量。
热轧工艺参数的选择和控制也是决定热轧带钢表面质量的重要因素。
热轧工艺中的温度、压力、速度等参数的选择不当会导致热轧带钢表面出现缺陷。
热轧板卷原料缺陷手册M01 结疤A)缺陷特征: 附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落形成较光滑的凹坑.B)产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。
危害：导致后序加工使用过程中出现金属剥离或产生孔洞。
M02气泡A)缺陷特征: 钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。
其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。
某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。
B)产生原因及危害产生原因：①因脱氧不良、吹氩不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。
危害：可能导致后序加工使用过程中产生分层或焊接不良。
查；不允许存在气泡缺陷。
M03表面夹杂A)缺陷特征: 板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。
其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。
B)产生原因及危害产生原因：板坯皮下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。
危害：可能导致后序加工过程中产生孔洞、开裂、分层。
度和范围。
M04分层A) 缺陷特征: 钢带断面出现连续或断续的线条状分离的现象称分层。
B) 产生原因及危害产生原因：①板坯内部聚集过多的非金属夹杂或夹渣；②板坯内部存在严重的中心裂纹或中心疏松，经多道次轧制未能焊合。
危害：导致后续加工使用过程中出现分层或焊接不良；在冷轧轧制时可能断带。
M05中心线缺陷A)缺陷特征: 在钢带横断面的中心部位出现明显的连续或断续的细线状缺陷称中心线缺陷。
线条较轻，断断续续，肉眼可见的中心线缺陷称中心偏析I级；明显的连续的线条状，但未完全分开的中心线缺陷称中心偏析II级；明显开口状的中心线缺陷称分层。
