冲压工艺常见缺陷及处理方法
冲压工艺是一种常用于金属材料成形的制造工艺，但在实际应用中可能会出现一些缺陷。
以下是冲压工艺常见的缺陷及处理方法：
1.拉伸裂纹：
•缺陷表现：板材在冲压过程中发生拉伸，可能导致裂纹。
•处理方法：选择合适的金属材料、调整工艺参数、加强润滑、优化模具设计，以减轻拉伸应力。
2.皱褶：
•缺陷表现：板材在冲压过程中出现皱褶，影响外观和尺寸精度。
•处理方法：优化模具结构，增加板材的局部支撑，提高冲床的稳定性，确保合适的润滑和温度。
3.卷曲：
•缺陷表现：板材在冲压后出现弯曲或卷曲。
•处理方法：优化模具设计，确保均匀的材料流动，调整冲床参数以减小内应力，选择适当的材料。
4.压痕和凹陷：
•缺陷表现：板材表面出现压痕或凹陷。
•处理方法：调整模具设计，增加衬套，提高板材表面硬度，优化冲床的行程和速度。
5.裂纹：
•缺陷表现：板材或零件表面出现裂纹。
•处理方法：选择合适的金属材料，调整冲床参数，提高板材的温度，增加润滑。
6.不足填充：
•缺陷表现：冲压过程中，模具无法完全填充。
•处理方法：优化模具设计，调整冲床参数，确保材料的均匀流动，可能需要使用辅助工具如气垫。
7.歪斜：
•缺陷表现：冲压后的零件形状不符合设计，发生歪斜。
•处理方法：调整冲床和模具的对中，确保模具的刚性，适当控制冲床的速度和行程。
对于具体的缺陷，处理方法需要综合考虑材料特性、模具设计、工艺参数等因素。
通常在生产实践中，会通过反复试验和调整，逐步优化冲压工艺，降低缺陷的发生率。

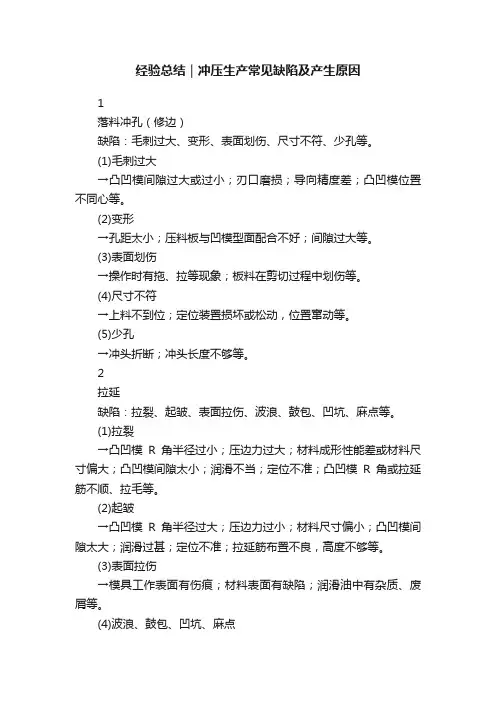

经验总结｜冲压生产常见缺陷及产生原因
1
落料冲孔（修边）
缺陷：毛刺过大、变形、表面划伤、尺寸不符、少孔等。
(1)毛刺过大
→凸凹模间隙过大或过小；刃口磨损；导向精度差；凸凹模位置不同心等。
(2)变形
→孔距太小；压料板与凹模型面配合不好；间隙过大等。
(3)表面划伤
→操作时有拖、拉等现象；板料在剪切过程中划伤等。
(4)尺寸不符
→上料不到位；定位装置损坏或松动，位置窜动等。
(5)少孔
→冲头折断；冲头长度不够等。
2
拉延
缺陷：拉裂、起皱、表面拉伤、波浪、鼓包、凹坑、麻点等。
(1)拉裂
→凸凹模R角半径过小；压边力过大；材料成形性能差或材料尺寸偏大；凸凹模间隙太小；润滑不当；定位不准；凸凹模R角或拉延筋不顺、拉毛等。
(2)起皱
→凸凹模R角半径过大；压边力过小；材料尺寸偏小；凸凹模间隙太大；润滑过甚；定位不准；拉延筋布置不良，高度不够等。
(3)表面拉伤
→模具工作表面有伤痕；材料表面有缺陷；润滑油中有杂质、废屑等。
(4)波浪、鼓包、凹坑、麻点
→压边力小；润滑不当、模具型腔脏；材料表面脏；透气孔堵塞；模具型面不平、润滑油脏等。
3
翻边
缺陷：翻边不垂直、翻边高度不一致、翻边拉毛、翻边裂等。
(1)翻边不垂直
→凸凹模间隙过大。
(2)翻边高度不一致
→凸凹模间隙不均匀；定位不准；落料件尺寸不准。
(3)翻边拉毛
→刃口有伤痕；零件表面有杂质；刃口硬度太低。
(4)翻边裂
→修边时毛刺大；凸凹模间隙太小；翻边处形状有突变。
冲压过程中容易产生的各种缺陷分析及预防措施冲压工艺是一种应用较广泛的金属成形方法，但在冲压的过程中容易产生一些缺陷，如裂纹、皱纹、折叠、划痕等。
这些缺陷会影响产品的质量和性能，因此在进行冲压加工时需要进行缺陷分析并采取相应的预防措施。
首先来分析一下冲压过程中容易产生的缺陷：1.裂纹：裂纹是冲压过程中最常见的缺陷之一，一般分为冷裂纹和热裂纹两种。
冷裂纹主要由于材料的应力超过了其耐受能力而导致，而热裂纹主要由于材料的晶界处发生变形而引起。
裂纹对产品的强度和密封性有很大的影响，因此很重要。
2.皱纹：皱纹主要是由于冲压过程中产生的局部压缩应力过大造成的。
一般来说，皱纹在冲压过程中主要出现在材料的弯曲区域或曲率半径较小的地方。
皱纹会降低产品的外观质量和尺寸精度。
3.折叠：折叠是指冲压过程中材料无法完全展开而形成的一种折叠状态。
一般主要出现在空隙过小或者冲头设计不合理的情况下。
折叠会导致产品尺寸不准确，甚至无法正常装配。
4.划痕：划痕是冲压过程中金属表面因与模具接触而产生的一种线状缺陷。
一般情况下，划痕可能是由于材料硬度过高或冲头与模具间的间隙过小造成的。
划痕会降低产品的美观度和表面质量。
针对以上分析，我们可以采取以下预防措施来降低这些缺陷的产生：1.控制冲压力度和速度：合理调整冲压机的压力和速度，以避免过大的冲击力和压力造成的裂纹和皱纹等缺陷。
2.优化模具设计：合理选择冲头和模具的形状和尺寸，确保冲压材料能够充分展开，避免折叠和划痕的产生。
3.合理控制冷却速度：加工完的金属件需要适当的冷却处理，以避免冷却速度过快引起的热裂纹缺陷。
4.润滑剂的应用：在冲压过程中使用合适的润滑剂可以减少摩擦力，降低划痕和皱纹的产生。
5.选择合适的材料：根据产品的使用环境和要求选择适合的材料，并在材料内部进行热处理以提高其抗裂性能。
6.控制冲压过程的温度和湿度：适当的温度和湿度可以降低材料的变形能力，减少裂纹和皱纹的产生。
总之，冲压过程中的各种缺陷对产品的质量和性能具有重要影响，因此在进行冲压加工时需要综合考虑材料、工艺和设备等因素，进行缺陷分析并采取相应的预防措施，以提高产品的质量和工艺稳定性。
冲压常见缺陷及原因冲压常见缺陷及原因：冲压是一种通过机械设备对金属板材进行成形加工的方法。
然而，在冲压过程中，由于各种原因，可能出现一些缺陷。
下面将介绍冲压常见的缺陷及其可能的原因。
1. 折皱：在冲压过程中，金属板材边缘或弯曲处可能发生折皱。
这种缺陷通常由于材料强度不足、模具设计不合理或冲床设备运行不正常等原因引起。
解决折皱的方法包括增加材料强度、优化模具结构、调整冲床运行参数等。
2. 拉伸过度：当冲床施加过大的力量或金属板材材料太薄，就可能导致拉伸过度。
拉伸过度的结果是金属板材上出现细小的褶皱、突起或划痕。
这种缺陷的解决方法包括减小冲床的力量、增加金属板材的厚度等。
3. 翘曲：某些形状较大或边界不规则的零件，在冲压过程中容易出现翘曲。
翘曲是由于应力不平衡引起的，可能是因为金属板材的材料性能不均匀，或设计的模具结构不合理。
为解决翘曲问题，可以通过加大金属板材的厚度、改善模具结构、进行模具预热等方法来进行控制。
4. 压痕：冲压过程中，模具和金属板材的接触面积增大，可能导致压痕。
压痕通常由模具与金属板材的几何形状不匹配、模具表面磨损或冲压速度过快等原因引起。
要避免压痕，需要修整模具、减小冲压速度、增大横向刚度等。
5. 断裂：在冲压过程中，金属板材可能发生断裂现象。
断裂通常是由于金属板材的材料强度不足、冲床应用过大的力量、尖锐的角度等原因引起的。
预防和避免断裂的方法包括增加材料的强度、降低冲压力量、尽量避免尖锐的角度等。
6. 塑性不足：冲压过程中，金属板材可能无法达到所需的形状，表现出塑性不足的现象。
塑性不足通常由于材料的冷硬化、材料性能不良、冲压参数设置不正确等原因引起。
为解决塑性不足问题，可以通过提高材料的变形能力、改变冲压参数、使用适当的模具润滑剂等方法进行改进。
7. 表面缺陷：冲压过程中，金属板材的表面可能出现一些缺陷，如裂纹、凹痕、气泡等。
表面缺陷通常由于材料和模具表面的接触不良、模具的不加工精确度或冲床操作不当等原因导致。

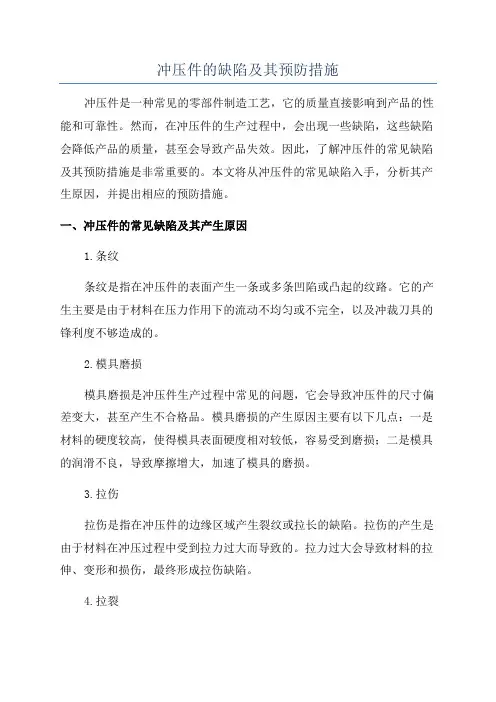

冲压件的缺陷及其预防措施冲压件是一种常见的零部件制造工艺，它的质量直接影响到产品的性能和可靠性。
然而，在冲压件的生产过程中，会出现一些缺陷，这些缺陷会降低产品的质量，甚至会导致产品失效。
因此，了解冲压件的常见缺陷及其预防措施是非常重要的。
本文将从冲压件的常见缺陷入手，分析其产生原因，并提出相应的预防措施。
一、冲压件的常见缺陷及其产生原因1.条纹条纹是指在冲压件的表面产生一条或多条凹陷或凸起的纹路。
它的产生主要是由于材料在压力作用下的流动不均匀或不完全，以及冲裁刀具的锋利度不够造成的。
2.模具磨损模具磨损是冲压件生产过程中常见的问题，它会导致冲压件的尺寸偏差变大，甚至产生不合格品。
模具磨损的产生原因主要有以下几点：一是材料的硬度较高，使得模具表面硬度相对较低，容易受到磨损；二是模具的润滑不良，导致摩擦增大，加速了模具的磨损。
3.拉伤拉伤是指在冲压件的边缘区域产生裂纹或拉长的缺陷。
拉伤的产生是由于材料在冲压过程中受到拉力过大而导致的。
拉力过大会导致材料的拉伸、变形和损伤，最终形成拉伤缺陷。
4.拉裂拉裂是指冲压件的表面或内部产生一种细小的裂纹。
拉裂的产生原因主要是由于材料的强度不足或局部应力过大。
当材料的强度不足时，在冲压过程中容易发生拉裂现象。
二、冲压件缺陷的预防措施1.模具的质量控制为了避免冲压件的质量问题，首先需要控制好模具的质量。
模具的厚度、硬度以及涂层的选择都会影响冲压件的质量，因此，需要对模具进行必要的检测和测试，确保其质量符合要求。
2.协调冲压工艺冲压工艺的协调对冲压件的质量至关重要。
在冲压过程中，需要根据材料的性质以及产品的要求，合理选择冲压速度、冲压力度和冲裁刀具等参数，以保证冲压件的质量。
3.控制冲压速度控制冲压速度是避免条纹和拉伤等缺陷的重要措施之一、过快的冲压速度会导致材料流动不均匀，容易产生条纹；过慢的冲压速度会导致局部材料受到过大的力，容易产生拉伤。
4.加强材料研发和选材材料的选择对冲压件的质量有着重要的影响。
