汽车冲压件缺陷及检验标准

常见冲压件质量缺陷分析冲压件是一种常见的金属加工工艺，广泛应用于汽车、电子、家电等行业。

然而，由于制造过程中的各种因素，冲压件存在各种质量缺陷。

本文将从常见冲压件质量缺陷的分类、原因和解决方法等方面进行分析。

1.尺寸偏差：冲压件的尺寸是其最基本的质量指标，常见的尺寸偏差包括平直度、圆度、平行度、垂直度等。

如果冲压件的尺寸偏差超出了允许范围，会影响其装配和使用。

2.表面缺陷：冲压过程中，由于模具和原材料的摩擦、挤压等作用，容易出现表面缺陷，如划痕、折皱、碰伤等。

这些表面缺陷不仅影响冲压件的外观，还可能导致功能失效。

3.断裂：冲压件的断裂是一种严重的质量缺陷，可能导致冲压件无法使用。

断裂的原因包括材料强度不足、工艺参数设置不合理等。

4.弯曲变形：冲压过程中的应力和变形可能导致模具及冲压件的弯曲变形。

如果弯曲变形超过允许范围，可能会导致装配困难或功能失效。

5.错位和偏斜：冲压件的错位和偏斜通常是由于模具安装不牢固、冲床刚性不足等原因导致，影响了冲压件的准确性和一致性。

二、常见冲压件质量缺陷原因分析1.材料问题：冲压件的材料质量直接影响其质量缺陷，如材料强度不足、含杂质或夹杂物等。

2.模具问题：模具的质量直接影响冲压件的精度和表面质量。

模具的磨损、厚度不均、开裂等问题都可能导致冲压件的质量缺陷。

3.工艺问题：冲压件的质量缺陷往往与冲压工艺参数的设置不合理有关。

例如，冲压速度过快、冲压压力不均匀等都可能导致质量缺陷。

4.设备问题：冲压件质量缺陷还可能与冲压设备的性能和状态有关，如冲床刚性不足、冲压力不稳定等。

三、常见冲压件质量缺陷解决方法1.加强材料的检验和筛选，确保材料质量符合要求。

材料缺陷的种类和级别一般应符合国家相关标准。

2.合理设计和制造模具，确保模具的精度和耐磨性。

及时维护和修复模具，延长其使用寿命。

3.优化冲压工艺参数，确保冲压过程中的力、速度、温度等参数合理。

使用先进的数控冲压设备，提高冲压精度和一致性。

汽车制造质量管理与控制冲压件常见缺陷及原因分析旧知识回顾确定合理的冲压方向压料面的确定工艺补充的设计合理设置拉深筋车身钣金件的冲压工艺常见的成形工序工艺设计方法拉延翻边修边整形ENTS0102031冲压件按质量等级要求区分，可分为外板件和内板件两类。

外板件内板件为车身上用户可以看到、接触到的冲压件。

1发动机罩外板8402101U71505顶盖（不带天窗）5700111U71519右前侧前门外板6100211U71502左翼子板8403111U71506左侧围外板5400101U715010左后侧后门外板6200111U71503右翼子板8403211U71507右侧围外板5400201U715011右后侧后门外板6200211U71504顶盖（带天窗）5700111U71508左前侧前门外板6100111U715012行李箱盖外板5604101U7150宾 悦 轿 车 外 表 件 图 表序号零件名称零件图号零件图片序号零件图片零件名称零件图号序号零件图片零件名称零件图号外板件内板件为车身上用户可以看到、接触到的冲压件。

冲压件按质量等级要求区分，可分为外板件和内板件两类。

不能为用户直接看到，或必须打开车身部件才能看到的冲压件。

（1）内板件常见质量缺陷开裂起皱暗伤拉毛变形毛刺少孔叠料（2）外板件常见质量缺陷除了具有和内板件相同的缺陷外,对其表面品质要求更高。

麻点凸包凹陷划伤波浪油痕压痕圆角不顺2冲压件质量缺陷等级A 级缺陷B级缺陷是顾客不能接受的缺陷，超出规定很大偏差，如：开裂、起皱、暗伤等。

有A类缺陷的必须报废。

是让顾客感到干扰的缺陷，在表面上摸得着和看得见的可确定的缺陷，如：压痕、凹坑等，B 类缺陷必须返工。

C 级缺陷是需要修正的缺陷，部分内板件可以通过让步接收生产，如麻点、毛刺等。

3冲压件典型缺陷识别与分析缺陷1：开裂12（1）开裂的原因开裂是因为拉应力过大而产生的（如压边力过大、变形程度过大等），一般在圆角区、变形复杂区易发。

冲压零件常见缺陷分析
一、折弯缺陷：
1.折弯精度问题：折弯方向角值跟绘制尺寸偏差太大，折弯精度要求不能满足；
2.图角不整：利用折弯模式进行折弯时，图角不整；
3.折痕太多：折弯过程中出现折痕太多，使整体外观不佳；
4.折痕过宽：折弯过程中出现折痕过宽，影响零件外观；
5.折弯角度不规则：在折弯过程中出现折弯角度不规则，影响零件外观；
二、冲压缺陷：
1.压痕太深：冲压过程中出现压痕太深，影响零件外观；
2.穿孔太少：冲压过程中出现压痕穿孔太少，影响零件外观；
3.压痕太多：冲压过程中出现压痕太多，影响零件外观；
4.压痕不整齐：冲压过程中出现压痕不整齐，影响零件外观；
5.冲压缺口太大：冲压过程中出现冲压缺口太大，影响零件外观；
6.冲压角度不规则：在冲压过程中出现冲压角度不规则，影响零件外观；
7.压伤：冲压过程中出现压伤，影响零件外观；
8.材料变形：冲压过程中材料变形，影响零件外观；
三、表面处理缺陷：
1.磨边太粗：表面处理过程中出现磨边太粗，影响零件外观；
2.表面光洁度不够：表面处理过程中出现表面光洁度不够。

冲压件常用检验方法和缺陷判定准则曹国亮，赵修亮，赵少华，周黄飞剑浙江合众新能源汽车有限公司（浙江嘉兴314506）【扌商要】阐述了冲压件常用检验方法和各类缺陷评价准则，通过这些检验方法和判定标准介绍，能更好地使模具在开发、调试、批量生产阶段冲压件判定状态达成统一意见及标准。

关键词:检验方法;缺陷；判定标准中图分类号:TG385.2文献标识码:BDOI：10」2147/ki.l671-3508.2019.02.003General Inspection Methods and DefectDetermination Criterion of Stamping Parts[Abstract]This paper expounds the commonly used inspection methods and various defect evaluation criteria of stamping parts,and through these inspection methods and reasonable evaluation introduction,reaches a unified opinion and standard for stamping parts determination in the development,debugging and mass production stages.Key words:inspection method;the defect;determination criterion1引言模具制造质量的水平,直接反映出冲压件质量水平，如何有效合理判定冲压件质量状态，更好的缩短模具开发制造周期和有效整改模具问题，所以明确统一冲压件检验方法及判定标准尤为重要，以下就围绕冲压件常用检验方法和缺陷判定准则进行详细介绍。

2冲压件检验方法2.1触摸检验2.1.1检验方法(1)用干净的纱布将冲压件的表面擦干净。

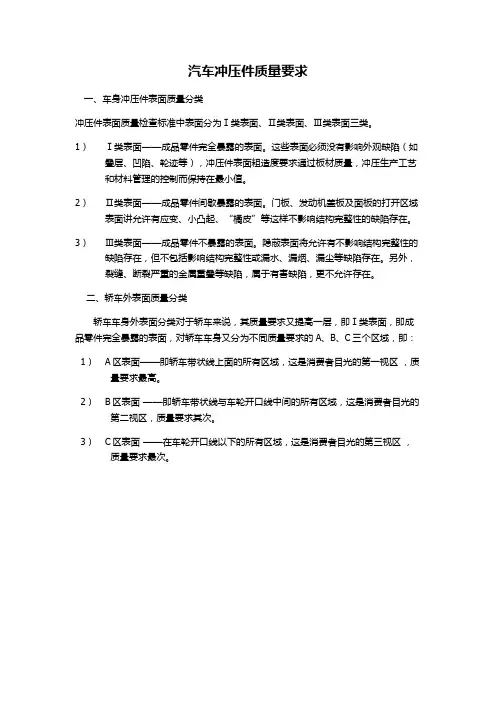

汽车冲压件质量要求
一、车身冲压件表面质量分类
冲压件表面质量检查标准中表面分为Ⅰ类表面、Ⅱ类表面、Ⅲ类表面三类。

1）Ⅰ类表面——成品零件完全暴露的表面。

这些表面必须没有影响外观缺陷（如叠层、凹陷、轮迹等），冲压件表面粗造度要求通过板材质量，冲压生产工艺和材料管理的控制而保持在最小值。

2）Ⅱ类表面——成品零件间歇暴露的表面。

门板、发动机盖板及面板的打开区域表面讲允许有应变、小凸起、“橘皮”等这样不影响结构完整性的缺陷存在。

3）Ⅲ类表面——成品零件不暴露的表面。

隐蔽表面将允许有不影响结构完整性的缺陷存在，但不包括影响结构完整性或漏水、漏烟、漏尘等缺陷存在。

另外，裂缝、断裂严重的金属重叠等缺陷，属于有害缺陷，更不允许存在。

二、轿车外表面质量分类
轿车车身外表面分类对于轿车来说，其质量要求又提高一层，即Ⅰ类表面，即成品零件完全暴露的表面，对轿车车身又分为不同质量要求的A、B、C三个区域，即：
1）A区表面——即轿车带状线上面的所有区域，这是消费者目光的第一视区，质量要求最高。

2）B区表面——即轿车带状线与车轮开口线中间的所有区域，这是消费者目光的第二视区，质量要求其次。

3）C区表面——在车轮开口线以下的所有区域，这是消费者目光的第三视区，质量要求最次。

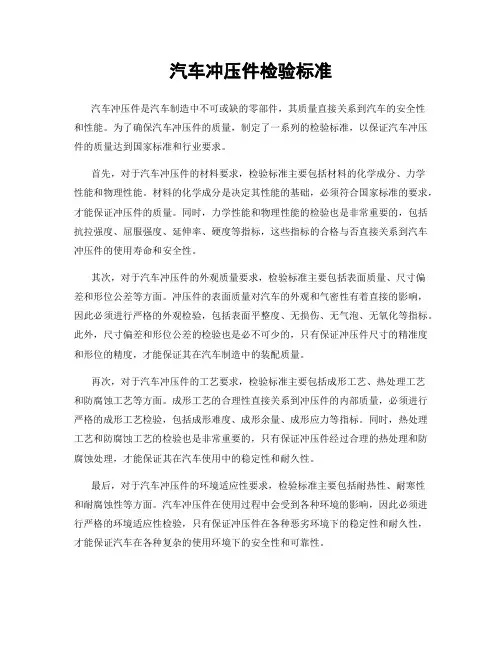

汽车冲压件检验标准汽车冲压件是汽车制造中不可或缺的零部件，其质量直接关系到汽车的安全性和性能。

为了确保汽车冲压件的质量，制定了一系列的检验标准，以保证汽车冲压件的质量达到国家标准和行业要求。

首先，对于汽车冲压件的材料要求，检验标准主要包括材料的化学成分、力学性能和物理性能。

材料的化学成分是决定其性能的基础，必须符合国家标准的要求，才能保证冲压件的质量。

同时，力学性能和物理性能的检验也是非常重要的，包括抗拉强度、屈服强度、延伸率、硬度等指标，这些指标的合格与否直接关系到汽车冲压件的使用寿命和安全性。

其次，对于汽车冲压件的外观质量要求，检验标准主要包括表面质量、尺寸偏差和形位公差等方面。

冲压件的表面质量对汽车的外观和气密性有着直接的影响，因此必须进行严格的外观检验，包括表面平整度、无损伤、无气泡、无氧化等指标。

此外，尺寸偏差和形位公差的检验也是必不可少的，只有保证冲压件尺寸的精准度和形位的精度，才能保证其在汽车制造中的装配质量。

再次，对于汽车冲压件的工艺要求，检验标准主要包括成形工艺、热处理工艺和防腐蚀工艺等方面。

成形工艺的合理性直接关系到冲压件的内部质量，必须进行严格的成形工艺检验，包括成形难度、成形余量、成形应力等指标。

同时，热处理工艺和防腐蚀工艺的检验也是非常重要的，只有保证冲压件经过合理的热处理和防腐蚀处理，才能保证其在汽车使用中的稳定性和耐久性。

最后，对于汽车冲压件的环境适应性要求，检验标准主要包括耐热性、耐寒性和耐腐蚀性等方面。

汽车冲压件在使用过程中会受到各种环境的影响，因此必须进行严格的环境适应性检验，只有保证冲压件在各种恶劣环境下的稳定性和耐久性，才能保证汽车在各种复杂的使用环境下的安全性和可靠性。

综上所述，汽车冲压件的质量直接关系到汽车的安全性和性能，因此制定了一系列严格的检验标准，以保证汽车冲压件的质量达到国家标准和行业要求。

只有严格执行这些检验标准，才能保证汽车冲压件的质量和可靠性，为汽车制造业的发展提供有力的保障。

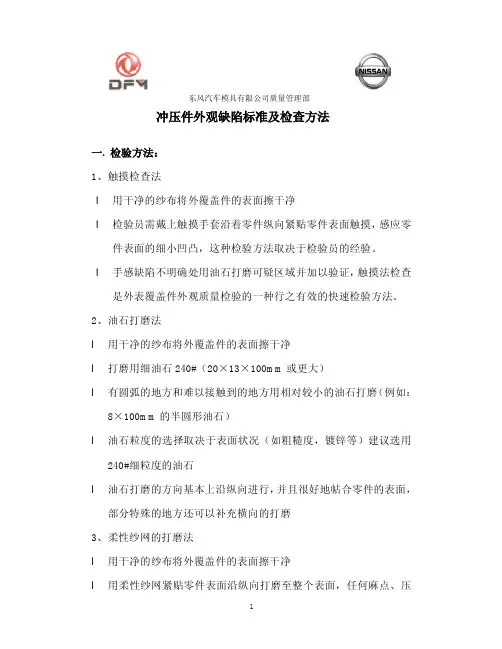

东风汽车模具有限公司质量管理部冲压件外观缺陷标准及检查方法一. 检验方法：1、触摸检查法l用干净的纱布将外覆盖件的表面擦干净l检验员需戴上触摸手套沿着零件纵向紧贴零件表面触摸，感应零件表面的细小凹凸，这种检验方法取决于检验员的经验。

l手感缺陷不明确处用油石打磨可疑区域并加以验证，触摸法检查是外表覆盖件外观质量检验的一种行之有效的快速检验方法。

2、油石打磨法l用干净的纱布将外覆盖件的表面擦干净l打磨用细油石240#（20×13×100mm或更大）l有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm的半圆形油石）l油石粒度的选择取决于表面状况（如粗糙度，镀锌等）建议选用240#细粒度的油石l油石打磨的方向基本上沿纵向进行，并且很好地帖合零件的表面，部分特殊的地方还可以补充横向的打磨3、柔性纱网的打磨法l用干净的纱布将外覆盖件的表面擦干净l用柔性纱网紧贴零件表面沿纵向打磨至整个表面，任何麻点、压痕会很容易地被发现。

（不建议用此方法检验凹陷、波浪等缺陷）4、光照涂油检查法l用干净的纱布将外覆盖件的表面擦干净l用干净的刷子沿着同一个方向均匀地涂油至零件的整个表面l把涂完油的零件放在光照（Highlight）可转动平台上检查，或者把零件竖在车身位置上，用此法可很容易地发现零件的微小的麻点、压痕。

5、目视检查一、冲压件区域的划分A区：车门外表面腰线以上的区域B区：车门外表面腰线以下到底板，门框上未被内饰件覆盖的区域，行李舱内表面，引擎舱内表面未被内饰件覆盖的区域C区：底板零件及内饰件覆盖的内、外覆盖件二. 常见的缺陷及标准1.开裂检查方法：目视l判定标准：l外覆盖件任何开裂的零件都是不可接受的。

l内覆盖件不允许有裂纹，仅细微的碎裂允许作补焊返修处理，但返修部位是顾客不易发觉的且必须满足冲压件的返修标准。

2.缩颈、极限检查方法：目视l判定标准：l冲压件极限部分的材料变薄≤20℅，可用超声波测厚仪、零件破解后截面测量的方法。

冲压件检验方法及标准
冲压件的检验方法和标准可以根据其具体应用领域和要求来选择和制定，以下是一些常用的方法和标准：
1. 外观检验：检查冲压件表面的缺陷、划痕、氧化和变形等。

常用标准有ISO 9001等国际质量管理体系标准。

2. 尺寸测量：使用测量工具如千分尺、游标卡尺等对冲压件的长度、宽度、厚度和孔径等进行测量。

常用标准有GB/T1804等。

3. 硬度测试：使用硬度计对冲压件的硬度进行测试，以确定其材料的硬度和强度。

常用标准有GB/T231.2等。

4. 材料成分分析：通过对冲压件材料进行化学成分分析，以确保其符合所需的材料要求。

常用标准有GB/T223.82等。

5. 力学性能测试：对冲压件进行拉伸、弯曲、剪切等试验，以确定其承载能力和变形性能。

常用标准有GB/T228.1等。

6. 表面处理测试：对冲压件的表面处理质量进行测试，如镀层的附着力、涂层的厚度等。

常用标准有GB/T6462等。

此外，针对特定行业和产品，还有一些行业标准，如汽车行业的ISO/TS 16949等。

以上仅是一些常用的检验方法和标准，具体选择和制定标准应根据冲压件的具体要求和应用环境来确定。

.冲压件检验判定标准一、质量判定基本定义1、某些描述中使用的一些主观评价词汇的定义：轻微的：指容易接受的，感觉不太明显、不太大、力量很小、不太持久的。

明显的：指较突出的、较清晰的、不用置疑的。

显著的：指非常突出的、一定觉察得到的、鲜明突出的、完全清晰可见的。

2、冲压件在整车上分区定义汽车分三个区域：两个外区和一个内区。

A区：汽车的上部至车身腰线，分界线为：车身腰线装饰条或保护条的下边线车身腰线装饰槽下边线车身上开合件边框的有关部位：汽车内2区的某些部位，从外面完全看的见，可根据具体情况视做1区处理B区：坐在司机或乘客座位上，关上车门后能看得见的部位，位于：车身腰线以上所有上车时能看见的部位,车身周边,车身边框以及：后侧窗，后行李箱隔板,尾门内板，车身尾门框，行李箱,发动机舱，发动机罩内表面,天窗窗框，油箱加注孔入口所有坐在司机或乘客座位上，关上车门能看的见的，位于车身腰线以下的部位。

C区：位于车身装饰条或保护条以下的部分、不影响客户直观视觉效果的部位。

3、检验基本条件定义：站立，在缺陷扣分区内，在冲压件四周，离件1米进行检查允许俯身，但不能蹲下检查涉及到间隙及高低不平的缺陷，应予以测量判别。

4、检测:–是靠视觉、触觉……进行评判的.。

–只有在有疑问的情况下，才使用检具，根据间隙标准的定义或有关基本标准的定义来核实或明确某些缺陷的扣分级别：·对间隙及高低不平的检查使用塞尺·对冲压件上的坑包、麻点的检查要使用面积规·对表面检查使用尺子5．缺陷分类–外观类:裂纹,缩颈坑包，起皱麻点变形锈蚀材料缺陷起皱，波纹，棱线毛刺拉毛，划伤圆角叠料压痕其它冲压件判定标准6、尺寸要求：冲压件按其功能分为三类，A类是外表面件，其要求最高，其次是B类，主要是结构件。

最后是C类，例如支架之类。

冲压件放于合格的检具上，特殊要求的尺寸和公差按产品图纸要求，其它按照“冲压件的未注允许公差表”执行。

补充：冲压件的未注允许公差表一般位置精度：(A类件：±0.5，B类件：±1.0，C类件：±1.5)一般孔：中心位置精度: ±0.5直径轮廓：（塞规测量）+0.5, -0.0；（最大值/最小值之间的差值，游标卡尺测量）0.15孔距(孔与孔):±0.5工具孔：直径: +0.2, -0.0 基准到基准: ±0.2阶梯(搭接)：深度（高度差）: +0.3, -0.0 位置精度:±1.0配合面精度:（B类面：±0.7，C类面：±1.0）翻边宽度: +1.0, -0.5一般曲率半径: ±0.5角度: ±2 度安装孔：直径轮廓（塞规测量）：±0.5 孔距(孔与孔，塑料件装配用):±0.5孔距(孔与孔，金属件装配用):±0.3一致性同一批中的五个样品的所有的检点的六个标准值不得超过1.0 毫米。

冲压件零件质量判定标准1冲压件在整车上的分区定义1.1外观评价区域定义：根据冲压件在车身所处位置划分为三个区域。

1区：能直接被人发现缺陷的整车内外表面称为1区。

该区的缺陷严重影响整车外观质量。

比如：1）侧围外板、翼子板、车门外表面、发动机罩外表面、后背门外表面、高度低于170cm的顶盖外表面；2）皮卡车型货箱外漏A面区域；2区：不能直接被人发现缺陷或须稍加注意才能发现缺陷的整车内外表面称为2区。

该区的缺陷对整车外观质量有较大影响。

比如：1）“五门一盖”、油箱盖打开后能看到的，无覆盖物的内表面；2）皮卡车型顶盖“上”表面；3）厢式车裙部以下的外表面、轮罩下面的可见部分；3区：所有被其它零件覆盖住的整车内外表面，以及在车辆使用过程中很少或短时间内不易看到的整车内外表面称为3区。

该区的缺陷对整车外观质量影响较小。

比如：1）所有不可见的内外表面；2）厢式车、卡车顶盖上表面、门槛下面部分；3）皮卡车货箱内表面。

2冲压件外观缺陷等级和分类将冲压件缺陷分为A、B、C类三个等级，其缺陷分值越高，代表缺陷越严重2.1按严重度和缺陷识别手段定义：A类问题是指在800Lux的光线下能够目视发现的凸凹点（痕）、划伤、棱线清晰、过渡圆滑、外露部分无走料痕迹等问题。

B类问题是指在800Lux的光线下目视不出，但可以通过手感感觉出的凸凹点（痕）。

C类问题是指手感无法感觉出，但通过油石打磨零件表面可以发现的凸凹点（痕）。

2.2从客户角度及AUDIT缺陷分值定义：表1：冲压件AUDIT缺陷类型及分值定义3冲压件外观质量判定标准3.1冲压件外观缺陷判定标准通过对外观冲压件表面质量进行检验，识别表面缺陷类型，并根据在车身的分区和缺陷的严重程度进行分级、扣分，并最终确定外观冲压件的AUDIT等级。

3.1.1包/坑：表面上的突出（包），凹陷（坑,凹坑）3.1.2褶皱、冲击线、滑移线：在立延过程中产生的缺陷，具有不规则的现象。

（拉延褶皱、滑移线、冲击线）Z I Z II Z III Z U3.1.7剪切毛刺：零件在切边或冲孔时产生的毛刺。
