埋地泄漏电缆一、适用范围 (1)二、系统特点 (2)三、技术性能 (2)四、构成原理 (3)4.1构成图 (3)4.2工作原理 (3)五、安装说明 (4)5.1注意事项： (4)5.2线缆连接 (4)5.3泄漏电缆的敷设 (6)5.4探测器的安装 (7)5.5电源线的连接： (7)5.6信号线的连接： (8)六、调试与维护 (8)6.1调试说明 (8)6.2通电： (8)6.3调试： (8)6.4日常维护 (9)一、适用范围RD-100M型埋地电缆周界探测系统是一种隐形入侵探测设备。
它主要适用于银行、厂矿企业、别墅、监狱、博物馆、电站（包括核电站）、军事基地等重要场所，亦可用于野外地形较为复杂的地方（如高低不平的山区及多转角、落差大的周界等），以达到有效安全防范的目的。
二、系统特点①可全天候工作，不受阳光、温度、雨雾等因素的影响。
②适用于各种复杂地形，不受地形的高低、曲折、转角等限制，不留死角，泄漏电缆可根据周界形状轮廓埋入地表隐蔽安装或者直接装入PVC管平行固定在墙体上。
③特别适宜在不规则周界、隐蔽性要求高、外观要求高等场所使用，亦可作为野外营地警戒线使用。
④可同一切接受开关信号的报警主机接口兼容，以实现远程联网报警等多种功能。
三、技术性能工作电压： 220VAC 50Hz消耗功率：≤ 20W输出形式：继电器触点，开关信号警戒长度： 100M电缆间距： 1.5-3M埋地深度： 3～10CM环境温度： -40℃～+60℃重量：探测器4Kg 泄漏电缆 20Kg/200M尺寸： 290×220×13四、构成原理4.1构成图该系统由埋地电缆周界探测器（以下简称探测器）和两根专用泄漏电缆组成。
泄漏电缆按直线敷设，其首端由馈线接入探测器（见附图一），馈线每根标称长度为10米，泄漏电缆每根标称长度为100米。
4.2工作原理探测器产生高频能量馈入发送用的泄漏电缆中，并在泄漏电缆中传输；当能量沿泄漏电缆传送时，部分能量通过泄漏电缆的泄缝漏入空间，在被警戒空间范围内建立电磁场，其中一附图一构成图部分能量被安装在附近的接收用的泄漏电缆接收，形成收发能量直接耦合；当入侵者进入两根泄漏电缆形成的感应区内时，这部分电磁能量受到干扰，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，并推动报警指示灯点亮，同时使继电器触点打开。
埋地泄漏电缆周界报警系统解决方案目录1、系统概述 (2)2、泄漏电缆报警器工作原理 (3)3、泄漏电缆探测器组成 (3)4、泄漏电缆报警器主要特点 (6)5、泄漏电缆报警器主要技术参数 (7)6、泄漏电缆报警系统拓扑图 (7)7、泄漏电缆报警器的应用范围 (8)8、与红外对射报警系统的比较 (8)9、系统设备配置和预算........................................................................ 错误！未定义书签。
10、泄漏电缆报警器部分案例 (10)11、部分案例图片欣赏 (11)1、系统概述泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警，埋在周界围墙或铁艺围栏内的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被探测到，是一种高科技的周界报警产品。
2、泄漏电缆报警器工作原理泄漏电缆报警器工作时，通过一根泄漏电缆传送一定频率的射频电磁场，在泄漏电缆的外层导体开槽处，往外发射电磁场。
另一根并行敷设的泄漏电缆接收电磁场，形成收发能量直接耦合，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，产生报警。
3、泄漏电缆探测器组成泄漏电缆探测器由泄漏电缆探测器主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。
泄漏探测器主机的作用是发射和接收无线电磁场，并且分析处理接收信号，并按照智能算法判别报警与否，2根泄漏电缆埋在周界位置，1根发射电磁场，1根接收电磁场，2根非泄漏电缆连接探测器主机和泄漏电缆。
泄漏电缆探测器主机在出厂时，已经被安装进防雨箱内，防雨箱是壁挂式安装，防雨箱底部共有4个进线孔，从左到右分别是：报警输出接口、交流220伏电源接口，射频输入接口和射频输出接口。
探测器结构图如下。
泄漏电缆报警器WS-8009：由发射单元、接收单元、信号预处理单元、单片机控制板单元、电源单元等几部分组成。

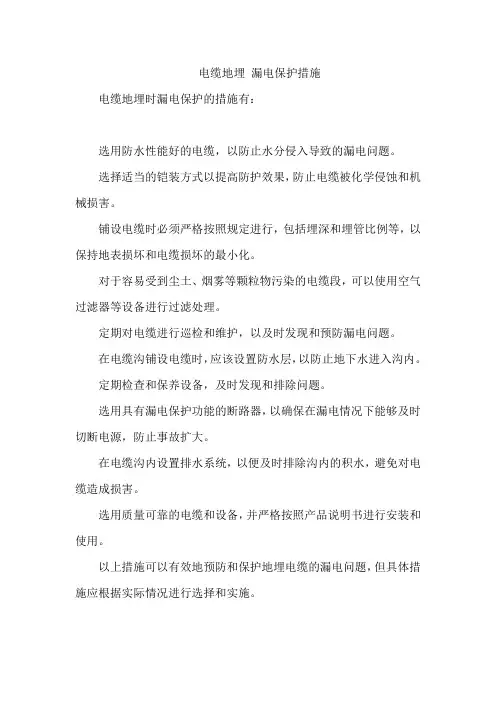

电缆地埋漏电保护措施
电缆地埋时漏电保护的措施有：
选用防水性能好的电缆，以防止水分侵入导致的漏电问题。
选择适当的铠装方式以提高防护效果，防止电缆被化学侵蚀和机械损害。
铺设电缆时必须严格按照规定进行，包括埋深和埋管比例等，以保持地表损坏和电缆损坏的最小化。
对于容易受到尘土、烟雾等颗粒物污染的电缆段，可以使用空气过滤器等设备进行过滤处理。
定期对电缆进行巡检和维护，以及时发现和预防漏电问题。
在电缆沟铺设电缆时，应该设置防水层，以防止地下水进入沟内。
定期检查和保养设备，及时发现和排除问题。
选用具有漏电保护功能的断路器，以确保在漏电情况下能够及时切断电源，防止事故扩大。
在电缆沟内设置排水系统，以便及时排除沟内的积水，避免对电缆造成损害。
选用质量可靠的电缆和设备，并严格按照产品说明书进行安装和使用。
以上措施可以有效地预防和保护地埋电缆的漏电问题，但具体措施应根据实际情况进行选择和实施。
埋地泄漏电缆周界报警系统一、系统介绍泄漏电缆探测器是一种隐蔽式的周界入侵探测报警系统，已经被广泛应用在国内各地的重要周界场所，产品提供了非常灵活的室外周界安装方式，可以应用在埋地、屋顶、围墙、空中悬挂等地方。
双根泄漏电缆平行敷设方式，一根发射无线电信号、另一根接收无线电信号，沿埋入电缆周围产生一个看不见的电磁射频场。
如果探测场受到入侵者的干扰，探测场的平衡受到破坏，系统就会产生报警。
二、方案设计国内某项目在周界处安装15套泄漏电缆泄漏电缆探测器,可以保护1500米长的周界长度，每套泄漏电缆探测器最远可以保护100米长的周界。
具体连接保护方法如下图。
每一套泄漏电缆探测器由一台报警处理器、两段各5米非泄漏电缆（上图中的绿颜色线表示）、两段各100米泄漏电缆和两只终端器（上图中用ZD表示）组成。
在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。
每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。
报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。
报警处理器图片如下：非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。
非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。
泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。
两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.0米左右，具体距离要视现场情况而定，两根电缆的埋地深度在5公分至10公分之间，具体埋地深度也要视现场情况而定。
泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。
每根泄漏电缆的末端都配有匹配电阻（75欧姆），终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。
泄漏电缆的工作原理泄漏电缆是一种专门用于检测地下水位或液体泄漏的仪器。
它通过测量电缆的电阻值来确定泄漏或液位的情况。
其工作原理主要包括电缆结构、电缆传感器和测量系统三个方面。
以下是对泄漏电缆工作原理的详细解释，共计1200字以上。
1.电缆结构：2.电缆传感器：3.测量系统：测量系统是通过测量电缆的电阻值来判断泄漏情况或液体高度的。
在正常情况下，电缆两个端点间的电阻值是已知的。
当泄漏发生时，泄漏液体使得电阻值增加，这是因为液体的存在会导致电流的分散和损耗。
因此，通过测量电缆两端的电阻值的变化，可以判断泄漏发生的位置以及液体的高度。
具体地说首先，电缆两个端点之间被施加一个已知大小的电流。
然后，测量设备会记录电缆两个端点的电压差，以此计算出电阻值。
这个测量过程是连续进行的，直到出现泄漏情况或液体高度超过设定值。
当液体泄漏或液位升高时，液体开始渗透到电缆中，导致电阻值的变化。
因此，通过将电阻值与初始已知的电阻值进行比较，就可以确定泄漏的位置或液体的高度。
测量系统通常还配备触发和报警装置。
一旦检测到泄漏或液体高度超过设定值，触发装置会向操作人员发出警报。
这样，及时采取预防措施，防止泄漏或溢流事故的发生。
总结而言，泄漏电缆通过电缆结构、电缆传感器和测量系统共同工作，通过测量电缆的电阻值来判断地下水位或液体泄漏情况。
它的工作原理简单而有效，可广泛应用于各种需要持续监测液体泄漏的环境中，如油罐、化工厂等。
同时，泄漏电缆工作原理的解析也为进行进一步的改进和研究提供了基础。
泄露电缆安装的十大注意点随着现代科技的不断发展，泄露电缆的使用越来越广泛。
泄露电缆安装是电力工程中不可缺少的环节，但是相比其他电缆的安装，泄露电缆的安装更具有挑战性。
如果安装不当，很容易导致电力系统隐患和生命财产损失。
因此，在进行泄露电缆的安装前，需重视每一个细节，确保安装质量标准。
本文从十个方面介绍泄露电缆安装的注意点。
一、地面安装地面安装是一种最常见的泄露电缆安装方式。
在地面铺设电缆时，需要注意以下几点：1.明确定位地下管线。
安装前需要进行地下管线的位置调查，确保电缆的路径尽可能不与水管、气管、通讯管等管线交叉或靠近。
2.清理铺设区域。
在铺设电缆的区域内，需要开展清理，清除掉草木或其他障碍物，确保安装过程中的状况清晰。
3.界定铺设区域。
在铺设电缆时，需要将铺设区域界定出来，不能在范围外擅自施工。
二、管道安装在进行管道安装的时候，我们需要注意以下方面：4.定位轴线。
确定好管道所在的轴线，将作为后续工作的基础。
5.打通前期准备。
在进行泄露电缆管道安装之前，应该检查选址，清除作业现场的障碍物。
特别要注意随机分散排列的钢筋、石块和砂石。
6.系统设计。
在进行管道系统设计时，应该确保系统的环境质量均衡和可靠性。
例如，系统中装置、传感器和保护装置等必须合理选择。
三、施工方案泄露电缆施工方案是决定安装质量的重要因素。
正确制定施工方案可以避免很多事故和质量问题。
在制定施工方案时需要注意：7.计划时间。
在制定方案时，需要计划好整个工程施工的时间，提前做好准备工作，确保施工将按计划进行。
8.施工方案的文件。
在施工方案编写的文件中需要详细说明工作步骤和施工方式。
9.施工环节。
在施工过程中，需要根据实际情况进行施工计划和整体策略的调整。
四、选材在进行泄露电缆安装时，正确的选材可以有效提升安装效果和系统可靠性。
正确的选材需要满足以下几个方面：10.符合国家标准。
选材时，要符合国家标准，不可使用经验证明有质量问题的材料。
泄露电缆安装的十大注意点电缆安装是网络建设和维护的重要环节之一，而泄露电缆则是特别的一种电缆，安装时需要注意更多的问题。
以下是泄露电缆安装的十大注意点：1. 选取合适的安装位置安装泄露电缆时需要选取合适的位置，主要是为了避免铁路、道路等交通设施与电缆冲突，同时也需要与周围环境相协调。
安装位置选择应充分考虑环境因素，如地形、地貌、气候等。
2. 确定电缆的通道安装泄露电缆时，需要先确认电缆的通道，比如穿越绳索（高空）、地下隧道（地下）和管道（海底等）。
在选择通道时，需要充分了解各通道的优缺点，确定适合泄露电缆所需的通道，避免事故发生。
3. 做好环境评估泄露电缆的安装环境通常比较恶劣，因此需要对环境进行评估，并采取相应的措施。
比如，寒冷气候下需要采用抗寒措施，潮湿环境下需要进行防潮处理等。
4. 确定电缆长度泄露电缆的长度需要充分考虑到情况，避免因长度不足或过长而造成电缆的损坏。
在确定电缆长度时，需要考虑到通道的长度，并对电缆的安全保障和运行情况进行评估和考虑。
5. 确保电缆的能力和质量在购买和安装泄露电缆时，需要着重考虑其能力和质量。
要宏观考虑，以充分保证电缆的强度和质量，确保电缆在工作期间长期稳定、可靠地运行。
6. 确定电缆的维护方案为保证泄露电缆的有效运行，需要确定一套完整的电缆维护方案，以便及时发现和排除故障。
具体操作方法包括定期维护、检查，以及发现问题后及时报修等措施。
7. 定位电缆的安装位置电缆安装位置的定位，对电缆安装的稳定性和安全性有重要影响。
需要制定适当的定位方案，将电缆安装在适当的位置，以最大限度地提高电缆安装的效率和质量。
8. 实施安全措施泄露电缆的安装操作需要遵守相关规定和标准，需要有完整的安全方案和安全措施。
比如，需要建立现场指挥中心，制定合理的施工计划，确保安全至上，减少不必要的风险。
9. 做好成本预算电缆安装通常需要大量的人力、物力和资金，需要制定适当的成本预算方案，降低成本，提高效率。

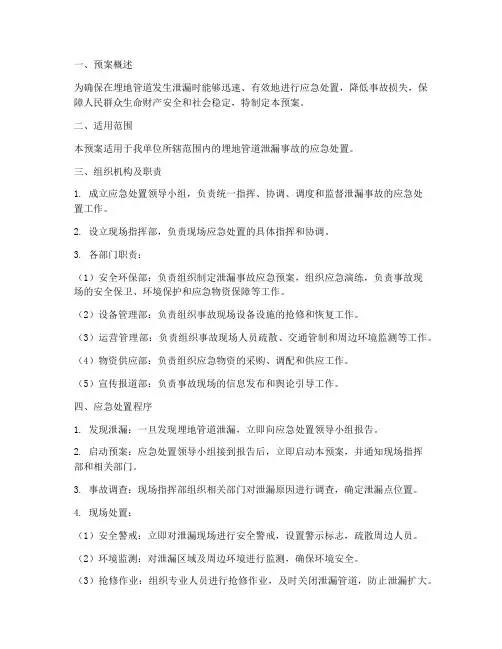

一、预案概述为确保在埋地管道发生泄漏时能够迅速、有效地进行应急处置，降低事故损失，保障人民群众生命财产安全和社会稳定，特制定本预案。
二、适用范围本预案适用于我单位所辖范围内的埋地管道泄漏事故的应急处置。
三、组织机构及职责1. 成立应急处置领导小组，负责统一指挥、协调、调度和监督泄漏事故的应急处置工作。
2. 设立现场指挥部，负责现场应急处置的具体指挥和协调。
3. 各部门职责：（1）安全环保部：负责组织制定泄漏事故应急预案，组织应急演练，负责事故现场的安全保卫、环境保护和应急物资保障等工作。
（2）设备管理部：负责组织事故现场设备设施的抢修和恢复工作。
（3）运营管理部：负责组织事故现场人员疏散、交通管制和周边环境监测等工作。
（4）物资供应部：负责组织应急物资的采购、调配和供应工作。
（5）宣传报道部：负责事故现场的信息发布和舆论引导工作。
四、应急处置程序1. 发现泄漏：一旦发现埋地管道泄漏，立即向应急处置领导小组报告。
2. 启动预案：应急处置领导小组接到报告后，立即启动本预案，并通知现场指挥部和相关部门。
3. 事故调查：现场指挥部组织相关部门对泄漏原因进行调查，确定泄漏点位置。
4. 现场处置：（1）安全警戒：立即对泄漏现场进行安全警戒，设置警示标志，疏散周边人员。
（2）环境监测：对泄漏区域及周边环境进行监测，确保环境安全。
（3）抢修作业：组织专业人员进行抢修作业，及时关闭泄漏管道，防止泄漏扩大。
（4）应急物资供应：物资供应部根据现场需求，及时调配应急物资。
5. 信息报告：现场指挥部将事故情况及时报告应急处置领导小组，并按要求向上级部门报告。
6. 事故善后处理：事故得到有效控制后，进行事故原因分析、责任追究和赔偿等工作。
五、应急保障措施1. 人员保障：加强应急队伍建设，提高应急处置能力。
2. 物资保障：储备必要的应急物资，确保应急物资的供应。
3. 技术保障：提高泄漏检测、抢修等技术水平，提高应急处置效率。
泄漏电缆工作原理
泄漏电缆是一种用于监测电缆外部液体渗漏的设备。
它通常由内管、外管和外护套组成。
内管是由导电材料制成的管道，通常是金属或者特殊合金。
它负责传输电力或信号。
外管是由绝缘材料制成的管道，其作用是保护内管。
外护套是位于外部的保护层，可以耐受各种环境条件。
泄漏电缆的工作原理是基于液体对电缆外壁的渗透性。
当外部的液体发生渗漏时，液体会通过缝隙进入内管和外管之间的空隙。
在正常情况下，内管和外管之间的空隙是不允许有液体存在的。
当液体进入空隙后，它会改变电缆的物理属性，例如电容、电阻和电感等。
泄漏电缆通过监测这些物理属性的变化来检测液体渗漏。
它可以通过测量电容、电阻或电感的变化来判断是否有液体渗漏。
一旦检测到液体渗漏，泄漏电缆会发出警报信号，以便进行及时处理。
泄漏电缆广泛应用于各种领域，如石油化工、水处理、供电系统等，用于监测管道、容器、电缆等设备的液体渗漏情况，以确保工作环境的安全和设备的稳定运行。
埋地管道泄漏主要原因分析及漏水检测方法介绍管网是企业建设的重要基础设施，对保证企业的稳定发展和人民生活水平的提高有着很重要的作用。
但是地下供水管网环境复杂，管道泄漏现象普遍存在。
目前，我国供水行业普遍存在管道漏水问题，平均水损率约20%,其中漏损约占水损的50%,有的地方管道漏水问题甚至非常严重，这就大大地降低了供水企业的供水效益。
管道漏水不止会造成水资源的浪费，有些甚至影响到人们的正常生产和生活。
供水管道泄漏主要是什么原因造成的？1、管道腐蚀、老化。
随着使用时间的增长，管道受地下土质酸碱度的影响会慢慢地腐蚀老化，特别是镀锌管、钢管、铸铁管等老化现象较为严重。
容易导致管材接口漏水以及爆管现象。
2、管材质量不佳。
如管道材料和接口材料质量较差，当管网水压超过或邻近管道的工作压力时，易产生裂痕甚至爆管。
3、管道附属设施影响。
阀门锈蚀、磨损以及污物嵌住，导致管道没有办法关紧，原因一是因为长期不维修，管理不当引起的漏水；二是因为施工人员没有依照图纸施工阀门井，导致井壁直接压在管道上，井壁沉降压坏管道而成的。
4、施工质量不良。
在管道施工时，特别是埋地铺设、地基不扎实、管道发生不均匀沉降时，管道易产生环向断裂或大头处挠断而造成大的漏损。
5、外部环境影响。
如季节变化带来的温度变化会使管道机械结构和伸缩接口发生变化，土的荷载或路面重载车辆反复对管道造成荷裂压力，这些都会造成漏损或爆管。
6、管网运营方式不合理。
部分企业采用多级加压管道系统，局部压力过高容易导致爆管和渗漏。
管道泄漏会有哪些现象？1、地面渗水/下水道淌清水；2、路（地）面隆起和塌陷；3、水表不停转动，补水量大，管道压力不足；4、小河流附近有回流水；5、冬天局部地面积雪早融，局部植被异常繁茂。
当今供水管线的敷设大都采用地下预埋，当管道发生泄漏现象的时候需要及时进行漏水检测查找漏点并修复,确保管道的安全运行,避免不必要的经济损失。
漏水检测就是借助相关的检测仪器拾取漏水的声音，并转换为电信号，经过相应放大并作数字化滤波处理，来判断漏水点的准确位置。
埋地管线防泄漏措施方案一、引言埋地管线是现代城市发展中不可或缺的基础设施，包括自来水管道、燃气管道、石油管道等。
然而，管线的泄漏问题可能会导致严重的安全事故和环境污染。
因此，为了保障人民的生命安全和社会的可持续发展，埋地管线防泄漏措施是非常必要的。
本文旨在提供一套可行的埋地管线防泄漏措施方案，以减少泄漏事故的发生，并有效应对泄漏事故。
二、管线设计与材料选择2.1 综合管线设计- 在设计阶段，选择经验丰富的工程师进行管线设计，并合理规划管线的布局，以减少泄漏风险。
- 考虑管线敷设深度，保证管线埋入地下，减少对地表环境的影响。
- 采用适当的管线直径和厚度，以确保管线的承压能力和迎水面积，减少管道变形和破裂的风险。
2.2 材料选择- 选择耐腐蚀性能优良的材料，如不锈钢、聚氨酯等，以延长管线的使用寿命。
- 应根据具体管线的用途，选择与传输物质相适应的材料。
- 考虑维修和更换管线时的可行性，选择易于拆卸和更换的材料。
三、管线建设阶段的防护措施3.1 监测系统建设- 在建设管线的同时，应安装高精度的管道监测系统。
- 管道监测系统应包括对管道温度、压力、液位、流量等参数的实时监测。
- 配备报警装置，当监测参数超过预设范围时，能够及时发出警报。
3.2 安全阀的设置- 为了防止管道超压，应根据管线的工作压力合理设置安全阀。
- 安全阀应定期检查和维护，确保其正常工作，避免由于故障导致的泄漏事故。
3.3 建设过程中的质量管理- 建设过程中，应加强工程质量验收，确保施工质量达到要求。
- 管线接口处需要采用密封材料，确保管线接合处的密封性。
3.4 建设过程中的安全培训- 为参与管线建设的工作人员提供必要的安全培训。
- 建立安全管理制度，促使工作人员遵守相关安全操作规程，确保施工过程中的安全性。
四、日常维护与管理4.1 定期巡检与维护- 制定管道巡检计划，定期进行巡检，并对管线进行修复和维护。
- 针对可能存在泄漏隐患的地区，加强巡检频率，确保隐患及时发现并处理。
埋地泄漏电缆产品是周界安防行业的命脉一、概述Sa-z8型泄漏电缆入侵探测器是一种室外周界入侵探测设备。
浅埋于地面表层，形式隐蔽，不受地理形式和地表植被影响，可随地势的起伏和弯曲敷设。
在被警戒目标周围产生一个约2米宽的不可见的电磁场，当有人干扰该电磁场时，就会触发报警。
泄漏电缆入侵探测器采用的是一种大的空间场，对移动目标的导电性、体积、移动速度进行探测。
人或车通过该电磁场都会被探测到，而小动物或鸟类却不会引起报警。
同时可以滤除环境的影响，如植被、雨、雪、风沙等。
是一种具有高可靠性和低漏、误报率的，比较理想的软性周界报警设备。
二、应用范围该产品适用于大型办公区域、居民住宅、仓库、博物馆、宾馆、政府机关、机场、电站、军事设施等重要场所的周界入侵防范，尤其适合在不规则周界和比较复杂的地形上使用。
我公司采用新的技术手段，于2013年研制开发出了新一代的替换产品——泄漏电缆入侵探测器。
该产品采用模块化结构，高频信号用微带方式输送，结构紧凑、性能可靠。
模块化电源的高效变换率和宽适配性，更加适合安防工程集中供电的设计要求。
三、系统构成及实现的功能根据对的实地勘察分析，确定本系统采用我公司的报警主机，和sa-z8 地埋式泄露感应入侵探测器。
通过报警联动输出，与监控及其他系统构成全方位的安全防盗报警系统。
sa-z8 地埋式“泄露电缆式周界防入侵系统”利用泄露同轴电缆作为传感器，在两根泄露电缆之间的空间形成一个椭圆形的电磁场的探测区。
当有人进入此探测区时，会干扰探测区的电磁耦合，使接收电缆收到的电磁波能量发生变化，从而产生告警信号。
四、系统组成该周界防盗报警系统由前端探测器sa-z8 泄露感应电缆、报警控制中心系统2个部分组成。
报警控制中心由报警主机DSC、串口模块、报警管理软件组成。
本系统可以实现以下基本功能：（1）布防与撤防（2）布防后的延时（3）防破坏（4）微机联网功能。
（5）报警联动输出五、系统特点1、可全天候工作，不受环境温度、湿度、风雨烟尘、树木晃动等环境变化影响。
泄漏电缆工作原理一、引言泄漏电缆是一种用于传输电能或信号的关键设备，广泛应用于电力系统、通信系统和地质勘探等领域。
本文将详细探讨泄漏电缆的工作原理，包括其结构、材料以及传输特性等方面的内容。
二、泄漏电缆的结构泄漏电缆的结构通常包括导体、绝缘层、屏蔽层和护套等组成部分。
1.导体导体是泄漏电缆传输电流或信号的核心部分，常用的导体材料有铜和铝等。
导体的粗细以及排列方式都会影响电缆的传输性能。
2.绝缘层绝缘层主要用于阻止电流或信号的泄漏，并提供额外的绝缘保护。
常用的绝缘材料包括聚乙烯、交联聚乙烯和聚氯乙烯等。
绝缘层的厚度和质量对电缆的绝缘性能有重要影响。
3.屏蔽层屏蔽层用于减少泄漏电缆周围电磁场的干扰，保障信号或电能的稳定传输。
常见的屏蔽层材料有铝箔、铜网和铜带等。
屏蔽层的结构和性能直接影响电缆的抗干扰性能。
4.护套护套作为最外层的保护层，主要用于保护电缆免受机械损伤和外界环境的侵蚀。
常见的护套材料有聚氯乙烯和聚乙烯等。
护套的强度和耐腐蚀性能对电缆的使用寿命和安全性有重要作用。
三、泄漏电缆的工作原理泄漏电缆的工作原理可以概括为信号或电能在导体中的传输和保护过程，具体包括以下几个方面。
1.信号传输泄漏电缆可以用于传输各种类型的信号，例如电力系统中的交流电、通信系统中的数字信号等。
信号在导体中的传输是通过电子的流动和电磁波的传播实现的。
导体提供了通道供电子流动，而绝缘层阻止了信号泄漏。
2.电能传输泄漏电缆还可以用于电能的传输，主要用于电力系统中。
电能的传输是通过导体中的电子流动实现的。
电流从电源处进入导体，并在负载处转化为其他形式的能量，例如热能或机械能等。
3.保护功能泄漏电缆中的绝缘层、屏蔽层和护套等组成部分共同起到了保护电缆的作用。
绝缘层保护导体免受外界的电磁干扰和机械损伤，屏蔽层减少了电磁场的外泄，护套则提供了对整个电缆的保护。
四、泄漏电缆的传输特性泄漏电缆的传输特性包括传输损耗、传输速度和抗干扰性等方面。
泄露电缆与震动光缆的对比
泄露电缆：
埋地泄漏电缆系统由报警主机、探测器主机、泄漏电缆三部分组成。
其原理是采用泄漏感应电缆产生不可见的电磁场来探测入侵（系统本身的运行不仅需要消耗电源，而且在有电磁干扰或者怕电磁干扰的区域不适用，以及在雷雨天气也会受到雷电的影响而不能正常工作）。
探测系统由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。
探测器主机由电源单元、发射电源、接收电源、信号处理单元和检测单元组成。
在要求低温环境下使用的主机带有组合恒温单元（对温度有较高需求）。
作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。
非泄漏电缆每根标称长度为10米，泄漏电缆每根标称长度为100米（这就限制了每个防区的最大程度只能在100米之内）。
铺设时，感应电缆放在宽5米的带状区域的中间（施工区域较宽，造成工程量大），远离任何能动的金属物体，感应电缆距离大型能动的金属物体如链状围栏的距离至少3米远（易受运动的金属物体影响，靠近马路不适用；遇到铁质周界不得不扩大施工区域长度）。
震动光缆：
光缆震动探测报警系统是我国最新研发成功并投入使用的周界报警系统。
该系统以光缆作为传感探测单元，可实现高灵敏、长周界、大范围的周界保护，安装方便，非常适合于机场、化工企业、石油管线、铁路、小区、学校及各类重点等区域的入侵防范要求。
该系统采用普通通信级光缆作为传感光缆，具有防磁、防雷、防腐、防水、防紫外线等优点。
系统使用高速芯片对信号进行分析处理，可有效地排除各种
干扰。
综合上述的众多优点，目前是国际唯一新一代自动屏蔽风雨震动的周界报警产品。
常见周界防护系统性能对比。
泄露电缆方案随着科技的不断发展，信息的传输和保护问题愈加重要。
而电缆作为现代通信网络的重要组成部分，其安全性也日益引起人们的关注。
然而，近年来频繁发生的电缆泄露事件，使得电缆方案的保密性成为亟待解决的问题。
电缆敷设的背后是信息的传输与共享，无论是商业领域的数据传输，还是军事领域的指挥调度，都离不开这个关键环节。
因此，电缆方案就成为了被众多利益相关方密切关注的焦点。
在这个信息爆炸的时代，一旦电缆的内容泄露，将会造成巨大的影响和损失。
泄露电缆方案的潜在威胁不容小觑。
首先，经由泄露的电缆方案，敌对势力可以直接获得对方的通信内容，从而对其行动和战略做出相应调整，为打破对方的防御体系提供宝贵线索。
其次，泄露的电缆方案，可能包含了一系列的密码学方法和技术，一旦落入敌人手中，将会有损国家的安全和国防秘密。
最后，泄露的电缆方案也有可能给恶意黑客以可乘之机，他们可以利用这些信息漏洞，进行网络攻击和信息窃取，进一步威胁到个人和组织的隐私和利益。
为了防范电缆方案泄露这一风险，需要从多个层面进行有效的应对。
首先，要加强对电缆敷设过程的监控和规范，确保在整个过程中没有信息被泄露。
通过合理的身份认证、监控设备和安全协议的使用，可以有效防止内部人员或外部攻击者获取敏感信息。
其次，需要建立完善的安全措施和技术，对电缆方案进行加密和防护。
利用先进的密码学方法、数字签名技术和访问控制权限，可以在一定程度上保护电缆方案的安全性。
此外，定期的安全审计和漏洞测试也是必不可少的，以确保电缆方案的安全性能。
除了技术层面上的防护，电缆方案的保密性也需要在管理和制度层面上得到保障。
在组织层面，应建立健全的保密制度和管理规范，明确工作流程、责任和权限，限制信息的披露和传播范围。
在员工培训和监管方面，也要加强安全意识和保密意识的教育，使每一个人都认识到保护电缆方案的重要性。
同时，要加强对外部合作伙伴和承包商的监督，确保其遵守保密约定和协议。
电缆方案的泄露是一项长期的斗争，需要全社会的共同参与和努力。
漏电电缆安装应注意的十点
第一，两根电缆不能交叉，将附近靠近的，多余的电缆要及时剪掉。
第二，保持两根电缆之间的平行距离，平行距离保持在1-3米之间，最好的距离是1.5米。
第三，电缆安装的时候，根据安装地介质不同的情况，一般是这
样的，水泥地面深度为3-7厘米，泥地的话需要深埋的程度是10-20
厘米。
第四，安装时注意每套电缆之间的泄漏3米左右的重叠区域，每
个重叠区域之间尽量保持0.3里面的间距。
第五，如果主机是安装在室外的，这时，我们要注意加一个防水
保护盒，用来保护主机不受到侵蚀。
第六，泄漏电缆附近30厘米~100范围内不允许有信号线、电源线等。
第七、连接主机和泄漏电缆之间使用的非泄漏电缆需要通过穿线
进行保护，在上面加上一层保护管，这种保护管可以用PVC材料制成
的管，也可以用钢管。
第八，埋入泄露电缆的时候要注意，要先把它安置在PVC管里面，然后再埋入地下，尤其要注意的是，只可以是PVC管，不能用钢管！
钢管会导电，泄漏电缆上的电将通过钢管引出，会造成危险。
第九，埋地泄漏电缆时应注意周围环境，对于人行道至少要保持2米以上的距离，对于公路至少要保持4米以上的距离。
第十，如果旁边就是墙壁，那你需要注意，将泄露电缆远离墙体
一米的距离。
凡是安全第一，安装泄漏电缆时，我们不仅要注意安装
过程中的安全，更是要预防不要出现意外事故，如果由于安装不当，
然后使得无辜人士受到伤害那就大大不妙了！。
一、适用范围 (2)
二、系统特点 (2)
三、技术性能 (2)
四、构成原理 (3)
4.1构成图 (3)
4.2工作原理 (3)
五、安装说明 (4)
5.1注意事项： (4)
5.2线缆连接 (4)
5.3泄漏电缆的敷设 (6)
5.4探测器的安装 (7)
5.5电源线的连接： (7)
5.6信号线的连接： (8)
六、调试与维护 (8)
6.1调试说明 (8)
6.2通电： (8)
6.3调试： (9)
6.4日常维护 (9)
一、适用范围
RD-100M型埋地电缆周界探测系统是一种隐形入侵探测设备。
它主要适用于银行、厂矿企业、别墅、监狱、博物馆、电站（包括核电站）、军事基地等重要场所，亦可用于野外地形较为复杂的地方（如高低不平的山区及多转角、落差大的周界等），以达到有效安全防范的目的。
二、系统特点
①可全天候工作，不受阳光、温度、雨雾等因素的影响。
②适用于各种复杂地形，不受地形的高低、曲折、转角等限制，不留死角，泄漏电缆可根据周界形状
轮廓埋入地表隐蔽安装或者直接装入PVC管平行固定在墙体上。
③特别适宜在不规则周界、隐蔽性要求高、外观要求高等场所使用，亦可作为野外营地警戒线使用。
④可同一切接受开关信号的报警主机接口兼容，以实现远程联网报警等多种功能。
三、技术性能
工作电压： 220VAC 50Hz
消耗功率：≤ 20W
输出形式：继电器触点，开关信号
警戒长度： 100M
电缆间距： 1.5-3M
埋地深度： 3～10CM
环境温度： -40℃～+60℃
重量：探测器4Kg 泄漏电缆 20Kg/200M
尺寸： 290×220×13
四、构成原理
4.1构成图
该系统由埋地电缆周界探测器（以下简称探测器）和两根专用泄漏电缆组成。
泄漏电缆按直线敷设，其
首端由馈线接入探测器（见附图一），馈线每根标称长度为10米，泄漏电缆每根标称长度为100米。
4.2工作原理
探测器产生高频能量馈入发送用的泄漏电缆中，并在泄漏电缆中传输；当能量沿泄漏电缆传送时，部分
能量通过泄漏电缆的泄缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收
用的泄漏电缆接收，形成收发能量直接耦合；当入侵者进入两根泄漏电缆形成的感应区内时，这部分电磁能
量受到干扰 ，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，并推动报警指示灯点亮，
同时使继电器触点打开。
附图一 构成图
五、安装说明
5.1 注意事项：
a.切勿在雷雨闪电期间安装施工。
b.切勿将探测器直接安装于潮湿场所。
c.在安装使用本产品之前，对工作人员应预先做好安全教育，技术培训。
d.本产品如果出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。
e.泄漏电缆不应互相交叉和紧贴安装，多余的应剪掉（包括馈线）,重新安装接头。
f.泄漏电缆与电源线、信号线不能紧贴安置，相互平行之间的间隔距离应大于50厘米。
g.为了防止警戒区附近行使的汽车及行人影响系统，泄漏电缆埋设的位置距离公路大于3米，距离人行道2米以上。
注：所有的泄漏电缆及馈线转角处均应保证以曲线过渡，不得有锐角或折弯现象。
（见附图二）
5.2 线缆连接
5.2.1馈线与泄漏电缆的连接（见附图三）
操作步骤：
a.先在泄漏电缆或馈线上套入φ12.5的专用防水热缩管，待连接好泄漏电缆和馈线后再进行热缩。
b.将泄漏电缆外层护套剥去6CM（可用美工刀小心削，不要伤到铜膜），把铜膜剥开，然后将绝缘层剥
去4CM，露出泄漏电缆芯线，在铜膜及泄漏电缆芯线末端上锡；将馈线按相同方法处理好。
c.将泄漏电缆芯线和馈线芯线对焊，注意焊接牢靠，可将两芯线重叠1CM焊接。
d.将焊好的接头用薄型绝缘胶带绑好（尽量平整圆滑）。
e.将泄漏电缆屏蔽层和馈线屏蔽层对焊牢靠。
f.用高压自粘防水胶带将接头绑好，胶带应从泄漏电缆外套开始绑，注意平整圆滑，绑好后胶带外径小
于φ12。
操作时将胶带边拉长边绑，一定要保证手干净无灰尘。
g.将已套入的专用防水热缩管滑到高压自粘带外，用热风枪吹紧，不留间隙。
h.注意接线头与接点必须保持干燥，接点焊接必须可靠。
j.馈线本身不产生探测信号，可以穿管预埋，但两根馈线必须平行且保持相同间距。
①馈线护套层②馈线屏蔽层③馈线绝缘层④馈线铜芯⑤泄漏电缆护套层
⑥泄漏电缆屏蔽层⑦泄漏电缆绝缘层⑧泄漏电缆芯线⑨屏蔽层焊点
⑩绝缘胶带○11芯线焊点○12φ12.5专用防水热缩管
5.2.2 泄漏电缆与泄漏电缆的连接与上同，注意防水处理。
所有的接头必须用万用表测量过，同时做好记
录存档，以便日后维护。
5.3 泄漏电缆的敷设
将泄漏电缆安装在被警戒区域周界处，单机的警戒区域边界长为100米，两根泄漏电缆平行安置间距为1.5米，埋设深度可根据介质情况而定：一般水泥地埋深3～7厘米，泥土地埋深10厘米左右。
为了确保系统的正常工作，在埋设前先将泄漏电缆以适当间距放置在地上，然后接上探测器通电后进行步行测试，工作正常后，最后在泄漏电缆测试好的位置就地埋设（建议为防止日后地表作业（如锄草绿化）损伤泄漏电缆，请把泄漏电缆穿在PVC 管中进行埋设）。
5.3.1单套泄漏电缆埋设
其布局示意图（见附图四）：
5.3.2 多套泄漏电缆埋设
当RD-100M 多套连接使用时，规范用法是相邻两套泄漏电缆首尾相接。
由于泄漏电缆始端存在3米左右过渡区，为确保相邻两套连接探测器接合区域可靠探测，在安装时应保证相邻两套泄漏电缆首尾间有3米左右重叠区，并且使两套泄漏电缆间在重叠区保持有0.3
米左右的间隔（注意：每台探测器左侧有两个
泄漏电缆端口，同为上端口或同为下端口的泄漏电缆可以重叠）。
同时相邻两套泄漏电缆的探测器工作频率应错开，如图中所示即探测器一与探测器二、探测器四的频率不能相同等。
其放置方式见附图五：
5.4 探测器的安装
5.4.1探测器的安装
探测器可稳固的安装在墙壁或固定物上，如果室外安装，探测器需放进防水保护机箱。
探测器也可埋于地下，但应造井并注意井内排水。
5.4.2探测器的连接（见附图六）。
5.5 电源线的连接：
将电源线插头插在220VAC 的供电电源接线板上，如在室外安装，最好将电源线（去掉插头）与供电线路直接相接，避免插头接触不良影响系统正常工作。
5.6 信号线的连接：
探测器到报警主机的引出副线，在分防区时应采用多芯信号线，每一防区远端采用多芯线抽头，每只探测器的信号输出口处接三芯信号线，选接两根（根据后端报警主机接受开关信号情况）引出连线，近端连接到报警主机的相应防区接线柱上。
所有接线必须牢固可靠，作穿管预埋式设计。
六、调试与维护
6.1 调试说明
6.1.1 检查系统
a.探测器的检查：
探测器必须在牢固连接好泄漏电缆后才能通电，以防加电时由于空载而损坏探测器部件，然后检查机内测试用防撤开关短路键是否插好。
b.泄漏电缆的检查:
首先用万用表分别测量两根泄漏电缆中心导体与外导体间阻值，正确阻值应是80欧姆左右。
再将万用表调到最大电阻挡，测量泄漏电缆的外层与大地的绝缘阻值是否无穷大，检查安装时泄漏电缆是否受损。
其次将泄漏电缆与探测器可靠连接，然后把泄漏电缆及馈线理顺，泄漏电缆及馈线都必须平行敷设并保持相同间距，不得有扭曲和折叠现象。
6.2 通电：
在确定泄漏电缆已经接好的情况下接通AC220V电源，探测器开始自动检测，几分钟后探测器开始工作。
6.3调试：
所有设备安装、连接完毕后方可通电进入调试。
调试根据探测器内板上的操作界面进行，具体情况如下（探测器通电后有一个自检复位过程，这个过程大约需要3分钟，此时才可对面板进行操作）：在警戒区域均匀选10～15个测试点，步行通过泄漏电缆，报警时报警灯会点亮，同时内置蜂鸣器会发出“嘀嘀”的报警声，在对第一个测试点进行测试后应远离泄漏电缆2～3米，当进行第二点测试时，两点测试间隔时间应不少于5秒。
工作指示灯：探测器接通220V电源后，接收灯及发射灯点亮；当泄漏电缆故障或接头接触不良时，指示
灯闪烁提示故障。
报警灯：当有人进入泄漏电缆感应区域时，探测器输出报警信号至报警主机，并伴有嘀嘀的报警声音，
此时报警灯（红灯）点亮,且探测器向中心输出开关信号。
数码灯：探测器提供了系统稳定度数码显示（0～9稳定度从高至低）。
灵敏度：探测器提供四种灵敏度供用户选择，按动灵敏度指示灯（绿灯）下面的按钮选择适合的灵敏度
即可，1～4档为灵敏度从低至高依次排列；当探测器正常运行时，灵敏度不宜太高，以免工作
人员接近时引起不必要报警。
同时进行了上述任何一种操作，如果需要在断电后一直保持这种设
定，均应按保存键保存，下次开机时仍然是这种设定。
6.4 日常维护
每4个月停电做一次检查，看接线是否有松动，用万用表检测泄漏电缆及馈线有无短路和断路现象。
