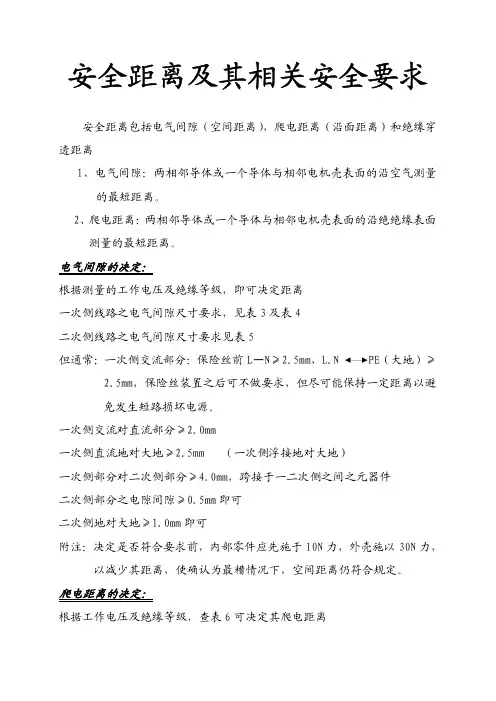

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，但通常：保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求； ——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

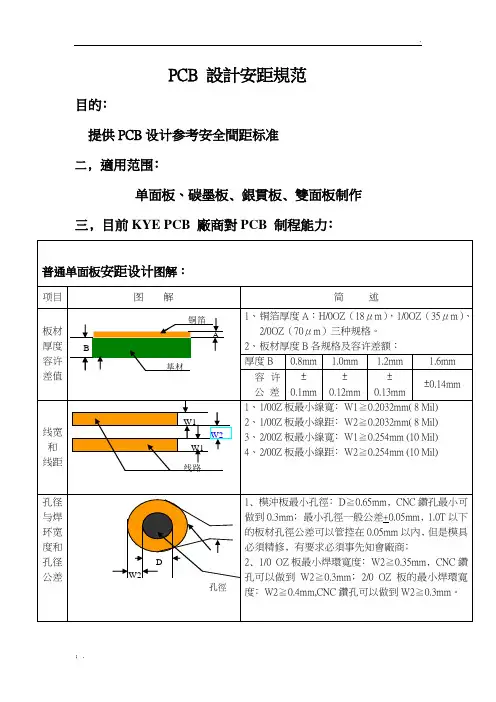

PCB安规间距要求PCB（Printed Circuit Board）是电子产品中最常见的电路板之一，它通过导电轨道将电子元件连接起来，实现电路的功能。
为了确保PCB在工作过程中的安全性和可靠性，制定了一系列的安规间距要求。
1.火线和零线间距要求：PCB上的导电轨道必须能够承受额定电压和电流，因此火线和零线之间必须要有足够的间距，以避免短路和火灾的发生。
一般来说，火线和零线之间的最小距离要求为3mm以上。
2.导体与地线间距要求：PCB上的导体轨道与地线之间的间距要求与火线和零线之间的要求类似。
由于地线通常处于接地状态，所以如果导体轨道与地线之间的间距不足，就有可能造成短路和其他电路问题。
因此，导体与地线之间的最小间距要求也通常为3mm以上。
3.导体与边框间距要求：PCB的边框是由非导电材料构成，一般用于固定电路板和提供机械支撑。
为了保证安全性，边框与导体之间也需要一定的间距。
一般来说，边框与导体之间的最小间距要求为1mm以上。
4.网格和丝印间距要求：PCB上的网格主要用于维持导体轨道的规整布局，而丝印则是印刷在印刷电路板表面上的文字、标志和其他标记物。
由于网格和丝印都是与电路板表面接触的，因此它们与导体之间的间距也需要一定的规定。
一般来说，网格和丝印与导体之间的最小间距要求为0.635mm以上。
5.不同电压之间的间距要求：在一些情况下，PCB上可能会存在不同电压之间的导体轨道。
为了避免电压之间的短路或放电，这些导体之间需要具备足够的间距。
根据电压的高低不同，不同电压之间的最小间距要求也有所不同，一般在2mm以上。
总之，PCB的安规间距要求主要针对火线和零线之间的间距、导体和地线之间的间距、导体和边框之间的间距、网格和丝印与导体之间的间距以及不同电压之间的间距。
这些要求旨在保证PCB在工作过程中的安全性和可靠性，避免火灾、短路等安全风险的发生。
因此，设计和制造PCB时必须要严格按照这些安规间距要求进行。
安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电气间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm,如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装臵之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

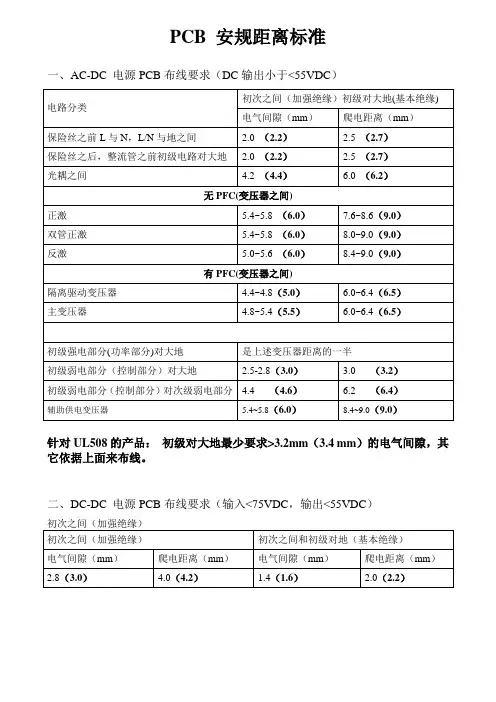

安规的电源PCB的要求有哪些？你知道吗？
开关耐压与漏电要求
当开关电源的输入、输出电压交流超过36V, 直流超过42V 时，需要考虑触电问题。
安规规定：任何两个可触及件或任何一个可触及件与电源的一极间漏电不要超过及件与电源的一极间漏电不要超过0.7mAp 或直流2mA。
输入电压为开关电源220V时，其冷热地之间的爬电距离不能小于6mm，两端口线间的间距必须大于3mm。
开关变压器的初次级之间的耐压要求使用交流3000v，设定漏电流为10mA。
进行1分钟的测试，其漏电流必须小于10mA.
开关电源的输入端对地（外壳）的耐压使用交流1500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。
开关电源的输出端对地（外壳）的耐压使用直流500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。
开关安全爬电距离要求
两线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。
三线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。
保险丝两铜箔之间安全距离>2.5mm。
加1mm开槽也要1.5mm。
L—N,L—GND,N—GND.之间的距离大于3.5mm。
初级滤波电容脚间距>4mm。
初次级间安全距离>6mm。
开关电源PCB布线要求
铜箔与铜箔之间：0.5mm
铜箔与焊点之间：0.75mm
焊点与焊点之间：1.0mm
铜箔与板边之间：0.25mm。
PCB安规一、安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm 要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上(1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。
（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。
（3）高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。
须开2MM 的安全槽。
电源pcb 设计指南包含：PCB 安规、emc 、布局布线、PCB 热设计、PCB 工艺导读1.安规距离要求部分2.抗扰乱、EMC 部分3.整体布局及走线部分4.热设计部分5.工艺处理部分1. 安规距离要求部分安全距离包含电气空隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离。
1、电气空隙：两相邻导体或一个导体与相邻电机壳表面的沿空气丈量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面丈量的最短距离。
一、爬电距离和电气空隙距离要求，可参照NE61347-1-2-13/GB19510.14.（1）、爬电距离:输入电压50V-250V 时，保险丝前L—N≥2.5mm ，输入电压250V-500V 时，保险丝前L—N≥5.0mm ；电气空隙:输入电压50V-250V 时，保险丝前L—N≥1.7mm ，输入电压250V-500V 时，保险丝前L—N≥3.0mm ；保险丝以后可不做要求，但尽量保持必定距离以防止短路破坏电源。
（2）、一次侧沟通对直流部分≥（3）、一次侧直流地对地≥4.0mm 如一次侧地对大地（4）、一次侧对二次侧≥，如光耦、Y 电容等元器部件脚间距≤6.4mm 要开槽。
（5）、变压器两级间≥6.4mm 以上，≥8mm增强绝缘。
2. 抗扰乱、EMC部分在图二中，PCB 布局时，驱动电阻R3 应凑近Q1（MOS 管），电流取样电阻R4、C2 应凑近IC1 的第 4 Pin ，如图一所说的R 应尽量凑近运算放大器缩短高阻抗线路。
因运算放大器输入端阻抗很高，易受扰乱。
输出端阻抗较低，不易受扰乱。
一条长线相当于一根接收天线，简单引入外界扰乱。
在图三的 A 中排版时，R1、R2 要凑近三极管Q1 搁置，因Q1 的输入阻抗很高，基极线经过长，易受扰乱，则R1 、R2 不可以远离Q1 。
在图三的 B 中排版时，C2 要凑近D2 ，由于Q2 三极管输入阻抗很高，如Q2 至D2 的线路太长，易受扰乱，C2 应移至D2 邻近。
