起动机工作原理教案

起动机教案一、教学目标：1. 了解起动机的基本原理和功能。

2. 掌握起动机的结构和工作原理。

3. 学会起动机的故障排除和常见维护方法。

二、教学内容：1. 起动机的基本原理和功能1.1 什么是起动机起动机是一种用来启动内燃机的设备，通过电力驱动旋转发动机的曲轴，使其能够正常工作。

1.2 起动机的主要功能- 提供足够的启动力矩，克服内燃机的惯性阻力。

- 保证发动机能够快速、平稳地启动。

2. 起动机的结构和工作原理2.1 起动机的结构- 电动机：主要由电枢、线圈、电刷和电刷架等组成，通过电流控制电动机的转速。

- 飞轮：连接在曲轴上，负责储存和释放机械能，提供启动力矩。

- 齿轮减速器：将电动机的高速转动转变为飞轮的低速高力矩转动。

2.2 起动机的工作原理- 按下起动开关，电流通过线圈，产生电磁力使电枢旋转。

- 电枢与飞轮通过齿轮减速器相连，将电动机的高速低力矩转动转变为飞轮的低速高力矩转动。

- 飞轮带动曲轴旋转，使内燃机开始工作。

3. 起动机的故障排除和常见维护方法3.1 起动机故障的常见原因- 电源故障：如电池电力不足、蓄电池线路短路等。

- 电动机故障：如电动机烧毁、电装线路断路等。

- 减速器故障：如减速器齿轮损坏、润滑油不足等。

3.2 起动机故障的排除方法- 检查电源：确认电池是否正常、线路是否短路。

- 检查电动机：检查电刷、线圈和电枢是否正常。

- 检查减速器：检查齿轮是否破损、润滑油是否充足。

3.3 起动机的常见维护方法- 定期检查：定期检查起动机的电路连接、齿轮和润滑油等，及时发现问题并修复。

- 清洁保养：保持起动机的清洁，特别是电刷和电枢，以免积灰影响工作。

四、教学步骤：1. 引入起动机的概念和作用，激发学生的兴趣。

2. 介绍起动机的结构，向学生展示各个部件的作用和连接关系。

3. 讲解起动机的工作原理，通过动画或实物演示使学生更加直观地理解。

4. 分析起动机可能出现的故障原因和排除方法，并提供案例让学生参与讨论。

起动机实训教案一、教学内容本节课的教学内容来自《汽车维修技术》教材第十章“起动机的检修与调试”。

具体内容包括：起动机的结构与原理、起动机的拆装与检测、起动机常见故障分析及排除方法。

二、教学目标1. 理解起动机的工作原理和结构组成，掌握起动机的拆装、检测及调试方法。

2. 能够分析起动机常见故障，并提出相应的解决措施。

3. 培养学生的动手能力、观察能力和团队协作能力。

三、教学难点与重点教学难点：起动机的拆装与检测、故障分析及排除。

教学重点：起动机的工作原理、结构组成、检修及调试方法。

四、教具与学具准备教具：起动机实物、拆装工具、检测仪器、教学PPT等。

学具：起动机拆装工具、检测仪器、实训报告等。

五、教学过程1. 实践情景引入（5分钟）通过展示一辆无法启动的汽车，引导学生思考可能的原因，进而引出起动机的作用和重要性。

2. 理论知识讲解（15分钟）利用PPT讲解起动机的工作原理、结构组成、拆装与检测方法等。

3. 例题讲解（10分钟）结合教材例题，讲解起动机拆装与检测的具体步骤，强调注意事项。

4. 实训操作演示（20分钟）分组进行起动机拆装与检测的实训操作，教师现场指导，解答学生疑问。

5. 随堂练习（10分钟）学生根据实训操作步骤，独立完成起动机拆装与检测的练习。

6. 故障分析及排除（10分钟）教师提出起动机常见故障，引导学生分析原因，并提出解决措施。

六、板书设计1. 起动机工作原理2. 起动机结构组成3. 拆装与检测步骤4. 常见故障及排除方法七、作业设计1. 作业题目：起动机实训报告。

内容包括：实训目的、实训步骤、实训心得、故障分析及排除方法。

2. 答案：参照实训操作过程及教材内容。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生在课后自主学习起动机的相关知识，提高综合运用能力。

重点和难点解析1. 实训操作演示2. 故障分析及排除3. 作业设计详细补充和说明：一、实训操作演示实训操作是本节课的核心环节，教师在此过程中的演示和指导至关重要。

发动机起动系统教案（五篇）第一篇：发动机起动系统教案发动机起动系统一、复习提问1、电子点火系统由哪几个部分组成？2、微机控制点火系统由哪几个部分组成？3、微机控制点火系统工作原理？二、导入新课上一章我们学习发动机点火系统，这一章继续学习发动机五大系统之一发动机起动系统。

三、讲授新课11.1 概述（一）基本概念1、发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。

2、起动系统的作用：就是在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。

3、发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。

4、能使发动机顺利起动所必需的曲轴转速，称为起动转速。

（二）起动方式发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动机起动等多种形式。

1、人力起动即手摇起动或绳拉起动。

其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。

2、辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。

3、电力起动机起动以电动机作为动力源。

当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转所产生的电磁转矩，通过飞轮传递给发动机的曲轴，使发动机起动。

（三）起动预热1、进气预热装置为了改善发动机的起动性能，一些化油器式发动机的进气道上装有进气预热装置。

2、电热塞采用涡流室式或预燃室式燃烧室的柴油发动机，由于燃烧室表面积大，在压缩行程中的热量损失较直接喷射式大，更难以起动。

3、起动预热锅炉有些重型汽车使用起动预热锅炉作为起动预热装置，将冷却液和机油加以预热。

4、起动液喷射装置它主要用于某些柴油发动机的起动预热。

5、起动减压装置它采用降低起动转矩、提高起动转速的方法来改善柴油机的起动性能。

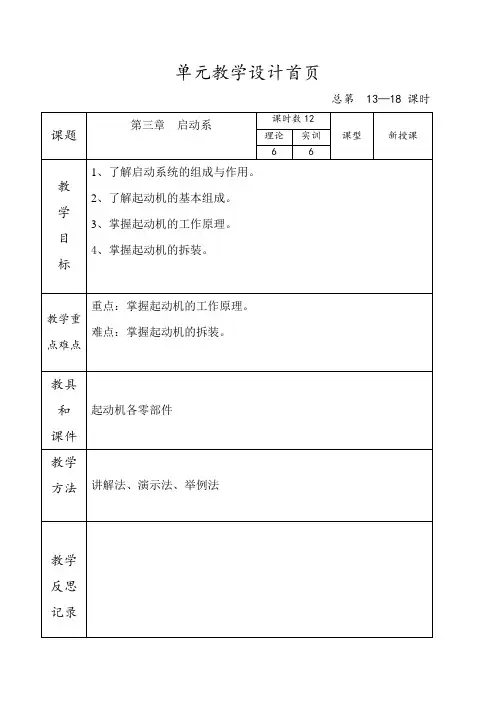

单元教学设计首页总第 13—18 课时教学程序教学内容讲解、导学方法2、组成电力起动系统简称起动系统，由蓄电池、起动机和起动控制电路等组成，如图4-1所示，起动控制电路包括起动按钮或开关、起动继电器等。

起动机在点火开关或起动按钮控制下，将蓄电池的电能转化为机械能，通过飞轮齿圈带动发动机曲轴转动。

为增大转矩，便于起动，起动机与曲轴的传动比：汽油机一般为13～17，柴油机一般为8～10。

备注课时教学设计续页教学程序第14课时讲课时间年月日星期教学内容讲解、导学方法二、起动机的组成及分类1.起动机的组成起动机由直流电动机、传动机构和控制机构三大部分组成。

实物讲解备注课时教学设计续页教学程序第15、16课时讲课时间年月日星期教学内容讲解、导学方法2、直流电动机的结构组成起动机的直流电动机主要由定子、转子、换向器、电刷及端盖等组成备注课时教学设计续页教学程序教学内容讲解、导学方法1.定子定子亦称磁极，其作用是产生磁场，分励磁式和永磁式两类。

为增大转矩，汽车起动机通常采用四个磁极，两对磁极相对交错安装，定子与转子铁心形成的磁力线回路如图4-8所示，低碳钢板制成的机壳是磁路的一部分。

（1）励磁式定子。

励磁式电动机定子铁心为低碳钢，铁心磁场要靠绕在外面的励磁绕组通电建立。

为使电动机磁通能按设计要求分布，将铁心制成如图所示的形状，并用埋头螺栓紧固在机壳上。

励磁绕组由扁铜带（矩形截面）绕制而成，其匝数一般为6～10匝；铜带之间用绝缘纸绝缘，并用白布带以半叠包扎法包好后浸上绝缘漆烘干而成。

采用励磁式定子的电动机，其励磁绕组与转子串联连接，故称串励式电动机。

具体连接如图所示，先将励磁绕组两两串联后并联再与电枢（转子）绕组串联。

（2）永磁式定子。

永磁式电动机不需要电磁绕组，可节省材料，而且能使电动机磁极的径向尺寸减小；在输出特性相同的情况下其质量比励磁定子式电动机可减轻30％以上。

条形永久磁铁可用冷粘接法粘在机壳内壁上或用片状弹簧均匀地固装在起动机机壳内表面上。

起动机实训教案一、教学内容本节课选自《汽车维修技术与实训》教材第五章“汽车电气设备”的第二节“起动机的检修与调试”。

具体内容包括起动机的构造、工作原理、常见故障诊断及排除方法。

二、教学目标1. 理解起动机的构造及工作原理，掌握起动机的检修与调试方法。

2. 培养学生动手操作能力，提高汽车维修技能。

3. 培养学生团队协作、沟通交流能力，提高实际工作中解决问题的能力。

三、教学难点与重点重点：起动机的构造、工作原理、检修与调试方法。

难点：起动机故障诊断及排除方法。

四、教具与学具准备1. 教具：起动机实物、挂图、多媒体设备。

2. 学具：起动机拆装工具、检测仪器、实训车辆。

五、教学过程1. 实践情景引入（5分钟）通过展示一辆无法启动的实训车辆，引导学生思考可能的故障原因，进而引入起动机的检修与调试。

2. 理论知识讲解（15分钟）（1）起动机的构造及工作原理。

（2）起动机的检修与调试方法。

3. 例题讲解（15分钟）选取一个典型的起动机故障案例，讲解诊断及排除过程。

4. 随堂练习（10分钟）学生分组进行起动机拆装、检测及调试的实训操作。

5. 学生展示与点评（10分钟）6. 知识拓展（5分钟）介绍起动机的常见故障及排除方法。

六、板书设计1. 起动机的构造及工作原理2. 起动机的检修与调试方法3. 起动机常见故障诊断与排除七、作业设计1. 作业题目：分析一辆实训车辆起动机无法启动的原因，并给出解决方案。

答案：可能的故障原因有：蓄电池电量不足、起动机损坏、起动机线路故障等。

解决方案：检查蓄电池电量，更换起动机或修复线路。

2. 课后实践：利用课余时间，对一辆实训车辆的起动机进行拆装、检测与调试。

八、课后反思及拓展延伸1. 课后反思：本节课教学过程中，学生对起动机的构造及工作原理掌握较好，但在故障诊断与排除方面仍有不足，需要在今后的教学中加强练习。

2. 拓展延伸：引导学生了解其他汽车电气设备的知识，提高综合维修能力。

重点和难点解析1. 教学难点与重点的设定2. 教具与学具的准备3. 教学过程中的实践情景引入、例题讲解和随堂练习4. 作业设计一、教学难点与重点的设定起动机的构造、工作原理、检修与调试方法是本节课的重点内容。

汽车起动机课程设计一、教学目标本课程旨在让学生了解和掌握汽车起动机的相关知识，包括其工作原理、主要部件及其功能。

通过学习，学生应能识别不同的起动机类型，理解起动机在汽车传动系统中的作用，并能分析起动机常见故障的原因和解决方法。

在技能方面，学生应具备阅读汽车起动机相关电路图的能力，并能使用专业工具进行简单的起动机故障诊断。

在情感态度价值观方面，学生应培养对汽车维修行业的兴趣，增强动手实践能力，并树立正确的职业价值观。

二、教学内容本课程的教学内容主要包括以下几个部分：1.起动机的基本概念：介绍起动机的定义、作用及其在汽车中的重要性。

2.起动机的工作原理：详细讲解起动机的工作原理，包括电动起动机和液压起动机等。

3.起动机的主要部件：讲解起动机的主要部件，如电机、齿轮、离合器等，并分析其功能和结构。

4.起动系统的故障诊断与维修：介绍起动机常见故障的现象、原因及诊断方法，并讲解维修技巧。

5.起动系统的实际应用案例：分析一些常见的起动机故障案例，让学生学会如何分析故障并提出解决方案。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过讲解起动机的基本概念、工作原理和主要部件等内容，使学生掌握基本知识。

2.讨论法：学生就起动机故障诊断和维修方法进行讨论，促进学生思考和交流。

3.案例分析法：分析实际案例，让学生学会如何运用所学知识解决实际问题。

4.实验法：安排实验室实践环节，让学生亲自动手进行起动机故障诊断和维修操作，提高其实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的汽车起动机教材，为学生提供系统的学习材料。

2.参考书：推荐一些与起动机相关的参考书籍，拓展学生的知识视野。

3.多媒体资料：制作精美的PPT、教学视频等，帮助学生形象地理解起动机的相关知识。

模块三起动系统
——起动机的结构组成和工作原理
【学习目标】
◆了解起动机的结构及组成。

◆掌握其动机的工作原理。

◆激情投入全力以赴，体验参与的快乐。

【重点难点】
重点：通过拆装起动机掌握起动机的内部结构。

难点：起动机的工作原理。

【学法指导】
◆参照学习目标，自学有关知识点，完成自主学习部分内容。

◆小组合作讨论，对合作探究部分内容达成共同的认识，并将模糊问题详细记录。

◆及时整理展示及点评的结果，规范完成导学案全部内容。

【自主学习】
起动机的概述
1.起动系统有哪几部分组成？
2.起动机的作用是什么？
3.根据起动机视图，回想起动机的整体结构。

班级：姓名：小组：小组评价：教师评价：【合作探究】
1.起动机由哪三部分组成，作用分别是什么？
2.请说出图中各部件的名称
3.根据电路图，试分析起动系统的工作过程。

【学后反思】
◇知识梳理，总结本次课主要知识点。

攀枝花建校授课计划课程汽车电器设备与维修班级汽修12级1班任课教师赵培召2012年9月17日第3周攀枝花建筑工程学校教案内页教学内容与过程任务二、起动机故障诊断与检修教学重点：起动机的检测教学难点：起动机工作原理导向：一辆桑塔纳轿车起动时打不着火，经检查发觉起动机转速较慢，转动无力。

试分析起动机起动无力的原因，并结合起动机结构与工作原理，制定出一份科学的检测计划。

信息：一、起动机的结构二、起动机的工作过程（如下图）当起动电路接通后，保持线圈的电流经起动机接线柱50进入，经线圈后直接搭铁，吸引线圈的电流也经起动机接线柱50进入，但通过吸引线圈后未直接搭铁，而是进入电动机的励磁线圈和电枢后搭铁。

两线圈通电后产生较强的磁力，克服回位弹簧弹力使活动铁心移动，一方面通过拨叉带动驱动齿轮移向飞轮齿圈并与之啮合，另一方面推动接触片移向接线柱30和C的触点，在驱动齿轮与飞轮齿圈啮合后，接触片将两个主触点接通，使电动机通电运转。

在驱动齿轮进入啮合之前，由于经过吸引线圈的电流经过了电动机，所以电动机在这个电流的作用下会产生缓慢转动，以便驱动齿轮与飞轮齿圈啮合。

在两个主接线柱触点接通后，蓄电池的电流直接通过主触点和接触片进入电动机，使电动机正常旋转，此时通过吸引线圈的电路短路，吸引线圈中无电流流过，主触点接通的位置靠保持线圈来保持。

发动机起动后，切断起动电路，保持线圈断电，在弹簧的作用下，活动铁心回位，切断了电动机的电路，同时也使驱动齿轮与飞轮齿圈脱离啮合。

计划：教师在讲台演示起动机的拆装与零部件的检测方法，学生在下面记录拆装步骤及检测过程。

实施：学生四人一组，按照记录的实施步骤进行操作，并记录检测结果。

评价：组内学生首先进行自评和互评，每组学生派一代表向老师讲述自己的检测分析结果，教师进行评价。

起动机实训教案一、教学内容本节课的教学内容选自《汽车维修技能培训教材》第五章“汽车电气系统”，具体涉及第三节的起动机部分。

详细内容包括起动机的结构组成、工作原理、故障诊断及维修方法。

二、教学目标1. 让学生掌握起动机的结构组成，了解各部件的作用；2. 使学生理解起动机的工作原理，提高故障诊断能力；3. 培养学生动手操作能力，学会起动机的维修方法。

三、教学难点与重点教学难点：起动机的故障诊断与维修方法。

教学重点：起动机的结构组成、工作原理。

四、教具与学具准备1. 教具：起动机实物、挂图、多媒体设备；2. 学具：起动机维修工具、检测仪器。

五、教学过程1. 实践情景引入（10分钟）利用多媒体设备播放起动机工作视频，引导学生观察起动机的工作过程，提出问题，激发学生兴趣。

2. 理论讲解（15分钟）（1）起动机的结构组成及各部件作用；（2）起动机的工作原理；（3）起动机故障诊断方法。

3. 例题讲解（10分钟）选取一个实际案例，讲解起动机故障诊断及维修过程。

4. 随堂练习（10分钟）学生分组讨论，分析案例，并提出解决方案。

5. 动手实践（20分钟）学生分组进行起动机拆装、检测及维修操作，教师巡回指导。

六、板书设计1. 起动机结构组成；2. 起动机工作原理；3. 起动机故障诊断及维修方法。

七、作业设计1. 作业题目：起动机故障诊断案例分析。

答案：根据案例，分析故障原因，提出维修方案。

2. 作业题目：简述起动机的工作原理。

答案：起动机通过电磁力将转子转动，驱动发动机曲轴旋转，实现启动。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生掌握程度，操作技能培养情况；2. 拓展延伸：引导学生学习其他汽车电气设备，提高综合维修能力。

重点和难点解析1. 教学难点：起动机的故障诊断与维修方法；2. 实践情景引入：确保情景能够有效激发学生兴趣并引导学生思考；3. 动手实践：学生在拆装、检测及维修操作过程中的指导；4. 作业设计：作业题目需针对性强，能够考察学生对知识点的掌握情况。

起动机教案一、教学目标1.了解起动机的定义和作用。

2.理解起动机的工作原理。

3.掌握起动机的构造和组成。

4.学会起动机的维护和故障排除。

二、教学准备1.教学工具：投影仪、笔记本电脑。

2.教学资料：教学PPT、起动机示意图、维修手册。

三、教学内容1.起动机的定义和作用起动机是汽车发动机启动的重要设备，通过转动曲轴实现发动机的快速启动。

作为汽车发动机启动的关键部件，起动机在汽车行驶过程中起到了至关重要的作用。

2.起动机的工作原理起动机利用电动机的原理将电能转化为机械能，通过电源将电流输入到起动机的电动机上，驱动电动机转动起动机的飞轮从而带动曲轴运转，实现汽车的启动。

3.起动机的构造和组成起动机由电动机、飞轮、开关电路和传动组成。

电动机是起动机的核心部件，通过电源输送电流，产生动力驱动飞轮转动。

飞轮连接曲轴，在启动时带动曲轴旋转。

开关电路用于控制起动机的启动和停止。

4.起动机的维护和故障排除为了确保起动机的正常工作，需要定期进行维护和保养。

维护起动机的关键是保持起动机清洁，防止灰尘和油污的积累。

同时，应及时检查起动机的电源连接是否紧固可靠，电缆是否磨损。

对于起动机故障，要通过电路检查、机械部件检查和功能检查来排除故障。

四、教学步骤1.引入起动机的定义和作用，激发学生的学习兴趣。

2.通过PPT讲解起动机的工作原理和构造。

3.展示起动机的示意图，让学生了解起动机的组成和各部件的作用。

4.讲解起动机的维护和故障排除方法，引导学生了解起动机的日常保养和维修。

5.结合实际案例，让学生进行起动机维护和故障排除的模拟训练。

6.总结起动机的重要性和工作原理，巩固学生的学习成果。

五、教学评价1.通过课堂小测验，检测学生对起动机知识的掌握情况。

2.观察学生对起动机维护和故障排除的操作情况，评价学生的综合能力。

六、教学反思本节课通过生动的教学内容和实际案例分析，提高了学生对起动机的理解和掌握能力。

通过模拟训练，让学生在实际操作中学习起动机的维护和故障排除方法，增强了学生的实践能力。

起动机课程设计一、课程目标知识目标：1. 学生能理解起动机的基本结构及其工作原理；2. 学生能掌握起动机在汽车启动过程中的作用及重要性；3. 学生能了解起动机的常见故障及其原因。

技能目标：1. 学生能通过观察、分析，正确判断起动机的故障；2. 学生能运用所学知识，进行起动机的简单维护与保养；3. 学生能运用起动机相关知识，解决实际问题。

情感态度价值观目标：1. 培养学生对汽车维修行业的兴趣，激发学习热情；2. 培养学生团队协作、主动探究的良好学习习惯；3. 增强学生的环保意识，认识到起动机在汽车节能环保方面的重要性。

本课程针对初中年级学生，结合学生年龄特点，注重实践性与操作性。

课程设计注重引导学生主动探究、合作交流，将理论知识与实际应用相结合，提高学生的实践操作能力。

通过本课程的学习，使学生不仅掌握起动机的相关知识，还能培养良好的学习习惯和价值观。

二、教学内容1. 起动机的基本结构：包括直流电动机、传动机构、电磁开关等组成部分；教材章节：第二章第二节《起动机的结构与原理》2. 起动机的工作原理：介绍电磁开关、直流电动机的工作过程，以及起动机在汽车启动过程中的作用；教材章节：第二章第二节《起动机的结构与原理》3. 起动机的故障诊断与排除：分析起动机常见故障现象、原因及诊断方法，学习简单的故障排除技巧；教材章节：第三章第一节《起动机的故障诊断与排除》4. 起动机的维护与保养：介绍起动机的日常维护与保养方法，提高起动机使用寿命；教材章节：第三章第二节《起动机的维护与保养》5. 实践操作：组织学生进行起动机的拆装、检测、维护等实践操作，巩固所学知识；教材章节：第四章《实践操作》教学内容按照课程目标进行科学、系统的安排，注重理论与实践相结合。

在教学过程中，教师需根据学生的实际水平和学习进度，适时调整教学内容和进度，确保教学效果。

通过本章节的学习，使学生全面掌握起动机的相关知识，提高实际操作能力。

三、教学方法针对起动机课程的教学，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：通过系统讲解起动机的基本结构、工作原理等理论知识，为学生奠定扎实的理论基础。

教案模版( 中 职汽修班)一体化/3/27 汽车电气设备起动起动机1、起动机的作用起动机的作用就是将电能转变为机械能，带动发动机曲轴 旋转，使发动机起动。

2、起动机的组成直流电动机：电能转换为机械能，产生电磁转矩传动机构：起动时，将起动机的转矩传给发动机；起动后 自动退出传动。

操 纵 机 构： 接 通 和 断 开 电 动 机 与 蓄 电 池 之 间的 电 路3 、 起 动 机 的 工 作 原 理工作过程分析分析：当接通起动开关 16 时，吸引线圈中的类型 教材 课题 内容分析执行日期 1 课时 班级 课时 日期 2014教学目标课题重点课题难点教学场景设计教学方案设计电流经起动机的励磁绕组和电枢绕组后搭铁，保持线圈则直接搭铁。

此时两个线圈产生较强的相同方向的电磁吸力，吸引动铁芯 11 向右移动。

铁芯的移动通过拨叉 3 将驱动齿轮推向飞轮，同时通过电枢中的较小电流使电枢轴较缓慢地旋转，因而有利于啮合。

当驱动齿轮与飞轮齿圈完全啮合时，动触点与接触点也刚好完全闭合。

此时，吸引线圈被短路，只靠保持线圈吸力将触点与定触点保持在接通状态，强大的起动电流通过励磁绕组 F 和电枢绕组使电动机快速转动。

发动机起动后，从起动开关到保持线圈的电流被切断，但在断开起动开关的瞬间，触点仍在闭合位置，电流从触点到吸引线圈，再经保持线圈搭铁。

这时，两线圈产生的电磁力大小相同，方向相反，相互抵消。

在回位弹簧的作用下，铁芯返回原位，触点断开，起动机因断电而停转，同时驱动齿轮退回。

4、起动机的型号第 1 部分为产品代号：起动机的产品代号 QD、QDJ、QDY 分别表示起动机、减速起动机及永磁起动机。

第 2 部分为电压等级代号： 1— 12 V； 2—24 V； 3—6 V。

第 3 部分为功率等级代号：第 4 部分为设计序号。

第 5 部分为变形代号。

例如， QD124 表示额定电压为 12 V、功率为 1~2 kW、第四次设计的起动机。

旧知回顾：发动机如何起动？本节内容：第三章起动机第一节起动机的构造一、起动系1、功用：通过转动曲轴起动发动机，起动之后，起动系立即停止工作。

2、组成：蓄电池、起动机、起动继电器、点火开关等组成。

二、起动机1、组成直流电动机：电能转换为机械能，产生电磁转矩传动机构：起动时，将起动机的转矩传给发动机；起动后自动退出传动。

操纵机构：接通和断开电动机与蓄电池之间的电路2、分类1) 按磁场分类励磁式起动机——串励，并励和复励直流电动机。

永磁式起动机——磁极为永磁材料，无磁极绕组。

2) 按操纵机构分类直接操纵式——由脚踏或拉杆直接控制，接通或切断起动机主电路。

电磁操纵式——由按钮或点火开关控制继电器，再控制主开关来通断主电路。

3) 按传动机构的啮合方式分类惯性啮合式——小齿轮靠惯性力自动啮入或退出啮合。

强制啮合式——靠人力或电磁力强制小齿轮啮入飞轮齿圈的。

电枢移动式——靠电枢移动啮合和退出，用于大功率的柴油机上。

齿轮移动式——推动安装在电枢轴孔内的啮合杆，使小齿轮啮合和退出。

减速式——电枢和驱动齿轮之间装有一级减速齿轮。

3、型号第1部分为产品代号：起动机的产品代号QD、QDJ、QDY分别表示起动机、减速起动机及永磁起动机。

第2部分为电压等级代号：1—12 V；2—24 V；3—6 V。

第3部分为功率等级代号：第4部分为设计序号。

第5部分为变形代号。

例如，QD124表示额定电压为12 V、功率为1～2 kW、第四次设计的起动机。

三、直流电动机的构造1、工作原理受力方向：左右原则磁场方向：右手原则2、构造1) 电枢——电动机的旋转部分，包括电枢轴、换向器、电枢铁芯和电枢绕组。

电枢绕组：采用较粗的矩形裸铜线绕制成成型绕组。

换向器：换向片和云母片叠压成，电枢绕组各线圈的端头均焊接在换向器片上，通过换向器和电刷将蓄电池的电流引进来。

2) 磁极——电动机的定子部分，它由固定在机壳上的磁极铁芯和磁场绕组组成。

磁极一般是4个，两对磁极相对交错安装在电动机定子内壳上。

起动机的构造和作用
课程内容：起动机的构造和作用
课型：理论认识课
班级：14级汽车运用与维修班
时间：第 4 周星期一第 1 节
地点：教室1栋402
重点: 组成，结构，作用;
难点:作用
教学手段：多媒体教学，实物教学，讨论法；
导学目标：
1、掌握起动系的组成，起动机的结构特点，训练组合、分解能力；
2、掌握起动机的工作原理和特性，逻辑推理能力。

导学过程设计：
1.简述起动系在汽车的作用（可以以旧式发动机来突出电起动）；
2.简述起动机在起动系的作用。

3.引入起动机构造与工作原理的课程。

教师活动：
新课：
一、起动机的组成及作用
图1 起动系统组成
2.各组成作用；（简单介绍）
3.电路关系（起动机带动飞轮转动在起动电路中执行命令）。

（突出起动机的作用）
二、起动机分类
按总体结构的不同可分为：
1)普通起动机
2)永磁起动机
3)减速起动机。
