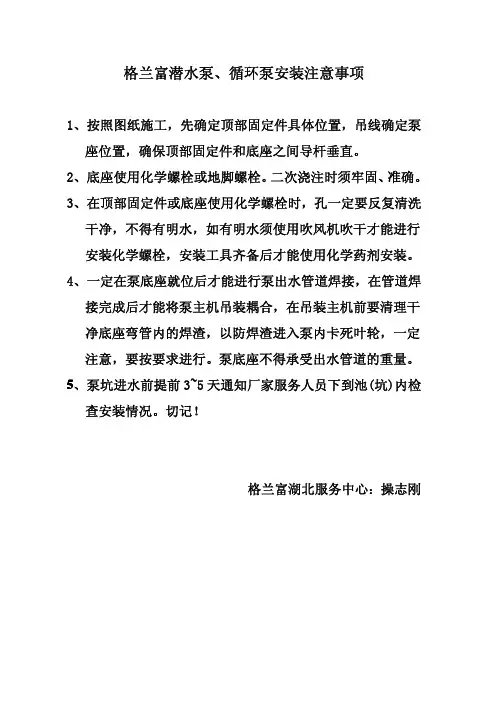

格兰富潜水泵、循环泵安装注意事项
1、按照图纸施工，先确定顶部固定件具体位置，吊线确定泵
座位置，确保顶部固定件和底座之间导杆垂直。
2、底座使用化学螺栓或地脚螺栓。
二次浇注时须牢固、准确。
3、在顶部固定件或底座使用化学螺栓时，孔一定要反复清洗
干净，不得有明水，如有明水须使用吹风机吹干才能进行安装化学螺栓，安装工具齐备后才能使用化学药剂安装。
4、一定在泵底座就位后才能进行泵出水管道焊接，在管道焊
接完成后才能将泵主机吊装耦合，在吊装主机前要清理干净底座弯管内的焊渣，以防焊渣进入泵内卡死叶轮，一定注意，要按要求进行。
泵底座不得承受出水管道的重量。
5、泵坑进水前提前3~5天通知厂家服务人员下到池(坑)内检
查安装情况。
切记！
格兰富湖北服务中心：操志刚。
Unlift CC, KP, AP安装和操作说明书2符合性声明格兰富公司声明：本公司Unilift 系列产品，遵循下列欧共体成员国试行法工作委员会相关法规：－ 机械（98\37\EC ）。
所用标准：EN ISO 12100。
－ 电磁兼容性（89\336\EEC ）。
所用标准：EN 61000-6-2 以及 EN 61000-6-3。
－ 用于特定电压限值内的电气设备(73\23\EEC) [95] 。
所用标准：EN 60335-1：1994, EN 60335-2-41:1996 和EN 60439-1。
－ 建筑产品 (89\106\EEC) 。
所用标准：EN 12050-1\-2。
格兰富公司对涉及本声明的产品问题承担单一责任。
Bjerringbro, 15 December 2006Svend Aage Kaae Technical Director3注意事项1、安装与使用前，须仔细阅读本安装使用说明书。
2、请注意本说明书中的安全警示标记及说明内容。
一般原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
电气原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
3、任何不遵守安全警示标记所标注的内容，将引起人身的伤害、提升器损伤 及任何其他财产损失，对此，厂方不负任何责任，也不承担任何赔偿。
4、安装者与操作使用者必须遵守当地安全规则。
5、本产品必须由专业人员来安装与维护。
6、使用者必须确认：由精通本说明书，同时具备专业资格证书的人员来安装与维护本产品。
7、不可将提升器安装于无防护且有结露、霜冻或水淹危险的场所。
8、不可泵送含有坚硬颗粒或强腐蚀性的液体。
9、安装与维护时，应切断提升器电源。
10、长期不使用，建议定期手动启动提升器，防止结垢。
11、需根据实际连接的设施及泵送的液体性质选择合适提升器。
12、冬季，如提升器系统不运转或环境温度低于0 ℃时，应排空管路系统内的液体，以避免造成泵体的冻裂。
GRUNDFOS说明书NB, NBG安装和操作说明书目录页1. 一般信息 22. 交付和吊装 22.1 交付 22.2 吊装 23. 型号标示说明 33.1 NB 型 3 3.2 NBG 型 3 3.3 叶轮直径 5 3.4 泵的工作液体54. 技术数据 54.1 环境温度 54.2 液体温度 54.3 工作压力 5 4.4 最低入口压力 5 4.5 最高入口压力 54.6 最小流量 5 4.7 最大流量 54.8 电气数据 54.9 重量 54.10 噪音等级 5 4.11 泵的转速与材料尺寸的关系 55. 不含电机的泵 65.1 不带支脚的电机 65.2 带支脚的电机 86. 安装 10 6.1 安装前的准备 106.2 泵的位置 10 6.3 连接 106.4 基础 116.5 阻尼减振 11 6.5.1 软连接 12 6.5.2 阻尼减振器 12 6.6 直接连接管路 126.7 管路安装 126.8 旁路 12 6.9 测量仪器 137. 法兰受力与扭矩 138. 电气连接 14 8.1 电机保护 14 8.2 变频器的操作 14 9. 启动 149.1 一般信息 149.2 排气 14 9.3 检查转动方向 159.4 启动 15 9.5 起动/停车 1510. 维护 1510.1 泵 15 10.2 轴的机械密封 1510.3 电机 15 10.4 润滑 15 10.4.1 轴承润滑脂 15 11. 停泵期间的霜冻保护 15 12. 服务 1512.1 维修用成套备件 15 13. 最小入口压力的计算 1614. 故障检查表 1715. 处理 18在开始安装之前，应该仔细阅览设备的安装与工作说明书。
设备的安装与使用，也应该与本条例一致，并遵从良好的操作规范。
1. 一般信息泵的名称和型号标注在泵的铭牌上。
泵装有格兰富的MG 型或MMG 型电机。
如果泵所配的电机是 格兰富 以外的其他类型，请注意电机数据是否与本手册中所列数据有差异。

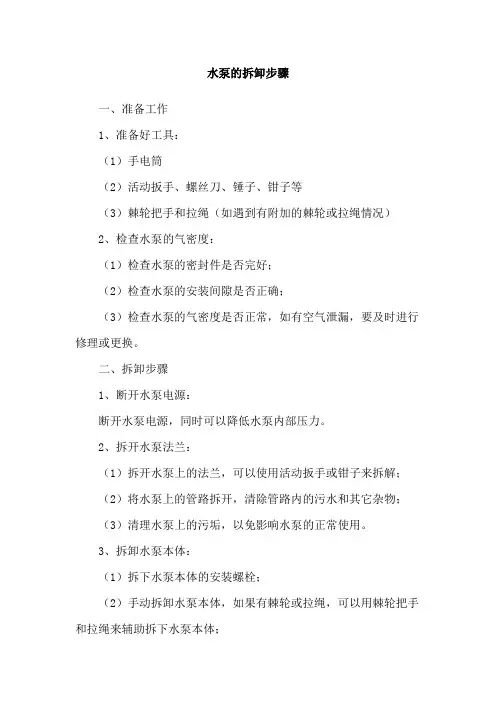

水泵的拆卸步骤一、准备工作1、准备好工具：（1）手电筒（2）活动扳手、螺丝刀、锤子、钳子等（3）棘轮把手和拉绳（如遇到有附加的棘轮或拉绳情况）2、检查水泵的气密度：（1）检查水泵的密封件是否完好；（2）检查水泵的安装间隙是否正确；（3）检查水泵的气密度是否正常，如有空气泄漏，要及时进行修理或更换。
二、拆卸步骤1、断开水泵电源：断开水泵电源，同时可以降低水泵内部压力。
2、拆开水泵法兰：（1）拆开水泵上的法兰，可以使用活动扳手或钳子来拆解；（2）将水泵上的管路拆开，清除管路内的污水和其它杂物；（3）清理水泵上的污垢，以免影响水泵的正常使用。
3、拆卸水泵本体：（1）拆下水泵本体的安装螺栓；（2）手动拆卸水泵本体，如果有棘轮或拉绳，可以用棘轮把手和拉绳来辅助拆下水泵本体；（3）将水泵本体及其内部零件一并取下，放置在一个干燥的地方。
4、拆卸水泵内部零件：（1）拆下水泵内部的进出水管、电机、轴承等；（2）拆下水泵内部的密封件，如果有污垢，可以用软布清洗；（3）拆下水泵内部的润滑油，将润滑油放置在干燥的容器中，以备后用。
三、安装步骤1、安装水泵本体：（1）将水泵本体放置到安装位置；（2）安装水泵本体的安装螺栓，确保水泵的安装间隙正确；（3）如果有棘轮或拉绳，可以用棘轮把手和拉绳来辅助安装水泵本体。
2、安装水泵内部零件：（1）安装水泵内部的进出水管、电机、轴承等；（2）安装水泵内部的密封件，将密封件的安装顺序正确；（3）填充润滑油，确保水泵本体内部充满润滑油；（4）检查水泵内部的安装情况，确保正确安装。
3、安装水泵法兰：（1）安装水泵上的法兰，用活动扳手或钳子来安装；（2）检查法兰的安装是否正确。
4、连接水泵电源：检查水泵的连接线是否正确，然后将水泵电源重新连接。
格兰富常用水泵服务手册格兰富CR/CRN/CRI水泵服务指导水泵的安装注意事项：前提:水泵的进出口必须安装压力表,否则将视为系统不完善。
很多故障将无法判断所以希望能严格遵守此要求。
推荐安装方式：•安装时泵座上的箭头表示流体流经水泵时的方向；•泵可以垂直或者水平安装，要确保有足够的空气可以到达马达的冷却风扇。
但是，马达绝对不可以倒放在水平面上；•在水泵的两侧装上伸缩器，泵的两端都要装上截止阀和压力表；•安装管道时，应避免管道产生气堵，特别是在水泵的吸入管道上，见图示；•安装时如果有下列情况，必须在水泵附近安装一个真空阀：排出管总是从泵开始向下倾斜；存在虹吸管影响的危险；有必要防止不干净的液体回流；•请在对水泵和管路进行连接之前，确认已经对管路进行了必要的清洗。
切记不能用水泵来冲洗管道，不能在水泵安装好进出管路后,再进行管路焊接等,主要是避免可疑物或焊渣等进入水泵内；•安装完后,如果不使用,用挡物盖住水泵,避免水和其他异物进入风扇及接线盒内；•如果水泵室外安装，强烈建议水泵电机安装防雨蓬；•如果水泵为变频控制，强烈建议对1.5KW 以下的电机加装LC滤波器，对于其它功率的电机，也建议加装滤波器。
在水泵未充满液体和彻底排空气之前，不要启动水泵。
水泵的调试（含注意事项）：前提：确定水电已经到位!•关闭排出口的截止阀，完全打开吸入口的截止阀；•取出泵顶端的灌液塞，给水泵缓慢地灌液，灌好后重新安装回灌液塞并拧紧；•打开排气阀给水泵排气，同时稍微打开排出口的截止阀；•启动水泵并检查转向，马达的风扇上标有水泵的正确转向；•继续排气，同时把排出口侧的截止阀开的更大一些；•当排气阀流出的液体稳定后，关闭排气阀，并打排出口侧的截止阀；•调整水泵工作曲线在额定扬程和流量（参考水泵铭牌）；•确认水泵运行电流和电压，保护设置最大不能超过电机额定电流；•详细记录并归档保存。
严禁闭阀运行，最小流量至少应为最大流量的10% 。
泵的铭牌上标有泵的流量和扬程水泵常见故障及排除：序号常见故障排除方案1 电机反转更换任意2相电源线的相序2 水泵有噪音a)气蚀噪音（调整出口阀门，水泵噪音会减少），出口压力表是否有抖动？如有，要排气。
自吸泵的维修拆装方法
自吸泵维修拆装方法：
① 先切断电源，确保安全操作；
② 关闭泵的进出口阀门，避免拆卸时液体流出；
③ 排空泵内的液体，如果有必要，可以打开泵底部的排放口；
④ 拆下泵体上的联轴器或者皮带轮，注意标记好位置以便复原；
⑤ 拆除泵盖螺丝，小心地移开泵盖，检查内部是否有异物；
⑥ 观察叶轮和泵壳之间的间隙，检查是否有磨损或者损坏；
⑦ 如果需要更换叶轮或者其他零件，记录好每个部件的位置和方向；
⑧ 清理泵腔内的杂质，特别是密封装置周围的区域；
⑨ 更换磨损的密封圈或机械密封，确保新件安装正确；
⑩ 按照拆卸相反的顺序重新组装泵体，确保每个部件都安装到位；
⑪ 安装完成后，手动转动泵轴，确保没有卡阻现象；
⑫ 开启泵的进出口阀门，连接电源，启动泵并检查运行状态，确保没有泄漏。

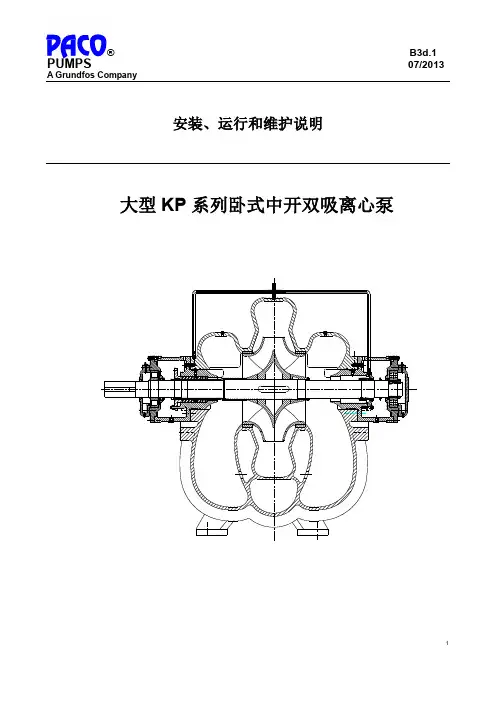

泵阀技术泵的拆卸与装配拆卸1、拆下泵体上的泄液管堵和轴承架上的放油管堵，放净泵内液体和轴承架内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）2、拆开泵体与轴承架之间的联接螺栓，将轴承架部件和泵盖全部转子部件从泵体中一起退出。
3、拆下叶轮螺母、取下叶轮和键。
4、将泵盖连同轴承、机械密封端盖和机械封等部件一起从轴上退出。
注意勿使轴套相对于泵盖等发动滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，则可从泵盖中直接拆下轴套，再顺次拆下填料压盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、拆下泵联轴器和键。
6、拆下轴承架两端轴承的前、后轴承压盖，再将轴连同轴承一起从轴承架内取下。
7、从泵轴拆下轴承。
装配泵的装配顺序基本上可按照拆卸顺序的反方向进行，但装配时要注意检查各密封面垫片（或O形环）是否完好，并注意切勿漏装垫片（或O形环）和更换不完好的垫片（或O形环）。
1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成损坏和紧固连接件松动，泵的进出口端盖完好，没有尘土、污物等进入泵内，则可不必重新拆卸清洗和装配，直接送到使用现场去安装。
2、必须保证泵在工作时不超过其允许汽蚀余量。
泵在吸上高度（或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置灌液螺孔或阀门，以供起动前灌泵之用。
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
3、吸入和吐出管路应该另有支架，不能用泵作支承。
4、安装泵的地点，应便于巡回检查和检修。
对新安装的吸入管路，应将其中杂物清理干净5、安装顺序⑴将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
⑵松开联轴器。
用水平仪放在泵轴或泵轴器的外圆上，通过调整楔垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
螺旋泵拆卸与安装流程一、螺旋泵拆卸前的准备。
要是想拆卸螺旋泵呀，可不能莽撞行事呢。
得先把周边清理干净，就像咱们打扫房间一样，那些乱七八糟的杂物呀，都得清走，给螺旋泵腾出个宽敞干净的地儿。
而且呀，工具得备齐喽，扳手、螺丝刀之类的常用工具那是必不可少的。
要是缺了工具，拆到一半卡壳了，那可就麻烦大了。
另外呢，还得找个合适的地方放拆下来的小零件，可别拆一个丢一个，到时候再组装的时候就该哭鼻子喽。
二、螺旋泵的拆卸。
1. 先拆外部连接。
咱先从螺旋泵的外部连接部分下手。
那些个管道呀，电线之类的连接，就像是它和外界的小纽带，得小心翼翼地解开。
比如说管道连接的地方，有些是用螺丝拧住的，那咱们就用扳手慢慢地把螺丝拧松。
可别一下子使太大劲，要是把螺丝拧坏了，那就不好玩啦。
还有电线的接头，要记清楚是怎么接的哦，最好是拍个照或者画个小图，这样在安装的时候就不会弄错啦。
2. 拆卸泵体外壳。
把外部连接都处理好之后，就轮到泵体外壳啦。
泵体外壳就像是螺旋泵的小铠甲，要把它拿掉才能看到里面的构造呢。
这个时候，可能会有一些隐藏的螺丝或者卡扣，咱们得仔细找一找。
有时候那些螺丝藏在一些小角落里，就像调皮的小娃娃在和我们捉迷藏一样。
找到螺丝之后，就慢慢地拧下来，把外壳轻轻拿掉，可别磕着碰着里面的零件哦。
3. 拆卸螺旋部分。
这可是个比较关键的部分呢。
螺旋部分就像是螺旋泵的心脏一样。
拆卸的时候要特别小心。
可能会有一些专门的固定装置，像是销子或者特殊的螺丝。
咱们得把这些固定装置先处理好，才能把螺旋部分取出来。
这个过程就像是给一个精密的小玩具拆解一样，每一个小零件都有它的作用，不能乱拆一通哦。
三、螺旋泵的安装。
1. 安装螺旋部分。
好啦，拆完了该安装啦。
先把螺旋部分装回去，这就像是把心脏重新放回身体里一样重要呢。
要按照拆卸时的顺序，把那些固定装置都安装好，销子要插到位，螺丝要拧紧。
可别拧得太紧或者太松哦，太紧了可能会把零件弄坏，太松了又不安全。
2. 安装泵体外壳。
拆潜水泵操作方法
拆卸潜水泵前，请先关闭电源，并断开电源插头。
然后按照以下步骤操作：
1. 水泵外壳拆卸：使用螺丝刀或扳手，逐一拆下水泵的外壳螺丝。
将外壳小心地从水泵上取下，暴露出内部机械部件。
2. 断开电线连接：找到电线连接点，通常位于泵的底部。
使用螺丝刀或剪刀拆下电线连接器。
确保断开电线前已经关闭电源。
3. 拆卸输水管道：首先，拆下进水管道接头。
这可能需要使用扳手松开紧固螺栓。
然后，拆下出水管道接头，通常也需要使用扳手。
4. 拆卸转子和叶轮：找到并拆卸转子和叶轮。
通常，这两部件连接在一起，并通过螺母或螺栓固定。
使用合适的工具松开和拆下螺母或螺栓，轻轻取下转子和叶轮。
5. 拆卸电机部分：找到电机部分，并拆下保护罩。
在拆下保护罩之前，可能需要拆下固定螺丝。
然后将保护罩取下，以便进一步操作。
请注意，具体的拆卸方法可能因潜水泵型号和制造商而有所不同。
因此，在拆卸潜水泵之前，最好阅读并遵守潜水泵的使用说明书，或咨询专业人士的建议。
格兰富水泵泵系列安全操作及保养规程格兰富水泵泵系列是一种高效稳定的水泵系列，在使用中需要按照以下标准进行操作和保养。
安全操作规程1. 装配前的注意事项在安装和使用格兰富水泵泵系列之前，用户应当仔细阅读产品手册，并查看泵体上的所有标识和警告信息。
在进行装配前，用户需要注意以下事项：•检查产品是否完好无损。
•确保所有附件和配件齐全。
•根据手册和标识对泵进行正确的安装。
2. 泵的使用操作在使用格兰富水泵泵系列时，需要注意以下操作：•在使用前，应当检查泵的密封性能，并保证没有气体或异物进入。
•在操作时，需要注意泵的温度，避免超过产品规格。
•避免泵运行间歇时间过长或者过短。
•避免泵在高温或过冷情况下运行。
3. 停机后的操作在泵停止工作后，应当进行以下操作：•关闭入口阀门并卸压。
•将溢流口堵住。
•清洗泵的表面和周围环境。
4. 安全保养在使用格兰富水泵泵系列时，需要注意以下保养事项：•定期清洗泵体，并同时清洗进出口管道。
•定期检查泵的密封性能，避免漏水。
•定期检查泵轴承和活塞，确保其正常运行。
•定期添加润滑油或脂。
保养规程1. 清洗泵体和管道格兰富水泵泵系列的泵体和管道需要定期清洗，可以通过以下步骤进行清洗：1.拆卸泵体和管道。
2.清除泵体和管道内的污垢和沉积物。
3.重新安装泵体和管道。
2. 检查密封性能格兰富水泵泵系列的密封性能是保持其正常运行的重要条件。
用户需要根据以下步骤检查密封性能：1.拆下密封部位，清洗，并观察密封垫片是否有变形、老化、裂纹等现象。
2.检查密封圈的安装情况。
3.如果发现密封垫片或密封圈存在问题，需要更换它们。
3. 检查泵轴承和活塞格兰富水泵泵系列的泵轴承和活塞也是保持正常运行的重要部件。
用户需要定期进行以下检查：1.检查轴承和活塞是否有异物、磨损、裂纹等现象，并检查它们的移动是否平稳。
2.清洗轴承和活塞，并重新涂抹润滑脂。
4. 添加润滑油或脂格兰富水泵泵系列的润滑油或脂也是保持正常运行的关键部件。
如何拆装水泵？天津潜水泵厂家关键词：如何拆装水泵？天津潜水泵厂家水泵是生活中的常见设备，今天天津雨辰泵业的小编就来整理、分享水泵的拆装过程：（1）拆卸时，打开散热器和汽缸体堵塞放掉冷却液。
（2）拆除正时皮带室上盖、中盖，用定位杆固定发动机运动件的位置，拧松张紧轮的螺母，脱开正时皮带。
（3）将发动机支架、水泵软管、膨胀水箱依次拆除，再拆除水泵的固定螺栓，取下水泵。
安装时应把水封环、水封弹簧、水封及水封密封圈用螺栓压紧后，水泵轴应能灵活转动、无卡住现象。
（4）安装时先检查是否装有水泵定位环，更换新密封垫，将水泵定位，拧紧螺栓，上部螺栓的拧紧力矩为30N·m，下部螺栓的拧紧力矩为50N·m。
（了解更多请点击进入雨辰泵业官网）（5）连接水泵软管和膨胀水箱，装上正时皮带。
安装发动机支架，螺栓的拧紧力矩为45N·m。
（6）加注冷却液，并对系统进行排气。
水泵安装中应将泵壳上的泄水孔用铁丝疏通，便于观察水封的渗漏水泵安装好之后，预先进行试验，用手转动皮带轮、泵轴应无阻滞，叶轮与壳体无摩擦声，堵住泵壳进水口，工作室加水，转动泵轴，泄水孔内应无水漏出。
水泵总成装配完毕后，通过黄油嘴加注润滑脂，然后进行泵水试用，若无卡阻、水泵检视孔不漏水，即可装车使用。
天津雨辰泵业有限责任公司镶嵌于渤海之滨的宁河县七里海国家湿地公园附近，是宁河县距离天津市城区前沿地带，到达天津市区仅10公里，北京市120公里、唐山市70公里、天津滨海机场13公里、天津港45公里。
地理环境优美，交通便利。
雨辰泵业主要致力于研发生产井用潜水泵、潜水排污泵、潜水轴流泵、潜水混流泵、高压潜水泵等各种节能型潜水泵，多年的产品生产销售技术经验告诉我们：更节能、更经久耐用的服务团队才是一家水泵企业发展生存壮大的根本。
（了解更多请点击进入雨辰泵业官网）我公司常年与天津低碳节能产业园达成合作，巨资投入研发，在低碳节能方面做出了可观的成绩。
