格兰富污水泵接线指导(ppt文档可编辑修改)

格式：ppt
大小：13.26 MB
文档页数：52

下载文档原格式

TP型格兰富水泵说明书

位置来确定。
4. 通过注水孔注入液体直到吸水管和水泵均充满液体。
5. 重新插上塞子，旋紧，确保安全。 6. 旋紧排气螺丝。进水管在连接到水泵之前可以一定程度地充满液体并排气。在水泵前可以安装一个注水器。图9
若双头水泵用于泵送生活用热水，正在运行的水泵和处于待机状态的水泵应该定期轮流运行，如一天交换一次，以避免待机水泵因为沉积物（如钙质沉积物等）积累而堵塞。建议采用自动水泵切换。
联系。
5.1.1 格兰富以外的其它电机请与格兰富或者电机生产商联系。
6. 启动注意：水泵充满液体和完全排气之前，不得
启动水泵。排气螺丝应向上，以保证正确的
排气。
6.1 启动前注水液面水平高于水泵进口的闭式系统或者开
式系统：
1. 关闭出口截止阀门，旋松电机托架里的排气螺丝，参见图 9。注意排气口的方向，务必确保流出的
注意：水泵充满液体和完全排气之前，不得
启动。
5.1 变频器操作所有的三相电机都可以与一个变频器相连。变频器工作时可能使电机发出的噪声增加，这取决于变频器的类型。此外，还可能使电机处于危险的电压极限值。注意：电源供应电压为 440V（见电机铭牌）或者以下的 MEZ 63, MG 71 和 MG80 型号的电机必须避免出现两电源端子之间的电压的最高值高于 650V 的情况。我们建议所有其它电机的电压最高值不得超过 850V。以上的噪声增加和有害电压最高值等干扰可以通过在变频器和电机之间安装一个 LC 过滤器来排除。欲知详情，请与变频器供应商或格兰富公司
放气螺丝
7.维修、保养开始操作前，务必保证电源已关闭并且不会意外接通。
6.2 检查旋转的方向在水泵充满液体之前，不得启动水泵检查水泵旋转的方向。注意：不应只通过电机检查旋转方向，因为取出联轴器之后，轴的位置需要进行调整。正确的旋转方向必须与电机风扇盖或者水泵外壳上的箭头方向一致。

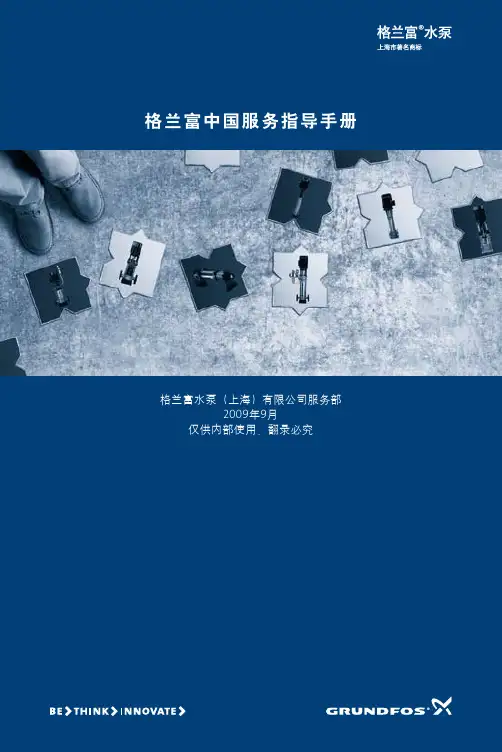

格兰富服务指导手册(内部版)

服务中心依照格兰富服务部的组织架构来设立其组织，这包括服务工程师和专职的服务协调员，在日常事务的操作上也参照格兰富的操作模式。为了更好的实现服务部和服务中心的交流, 我们实行一一对应交流，即技术服务人员对应技术服务人员，协调员相互对应。经过长期的发展，格兰富的服务中心已经在很大程度上能满足市场对服务快速性、专业性的要求，使得格兰富产品的服务工作能顺利展开。
格兰富的服务队伍伴随着格兰富的品牌也在一天天壮大，在各行各业为我们的用户提供着专业的服务，我们的口号是：网络、快捷、经济、专业。
我们致力于打造我们的服务品牌！
格兰富 02
为此，格兰富的服务同事们，编辑了这套手册，来规范我们的行动，来加强我们的沟通。主要内容为，第一章：格兰富中国的服务体系；第二章：格兰富的服务运作；第三章：格兰富中国的授权服务中心；接下来，对于格兰富服务工程师和服务协调员的介绍分别会在第四和第五章中讲述到；在第六章将介绍格兰富服务的挑战和未来计划。
为了更有条理的把工作分配好，服务部按照格兰富的销售来划分为华北东北、华东、华南、上海和西南西北的管理格局。每一个区域的服务队伍，在服务主管的管理下由多位技师、工程师和协调员组成。为了加强在污水行业的服务力量，所以专门成立了一支全国性的队伍。服务部还有一组服务助理人员来处理全国性的报价和订单。2007年底也成立了工程队伍来负责非标产品、附件的本地化制作，电子化产品的应用和技术支持及泵节能的现场实施。
工程师1(BJ) PAT 1(BJ)
服务助理2(BJ)
PAT 1(SZ)
PAT 1(CQ)
PAT 1(SHZH)
PAT 1(X'A)
服务协调1(BJ)
服务协调1(SH)
服务协调1(SH)

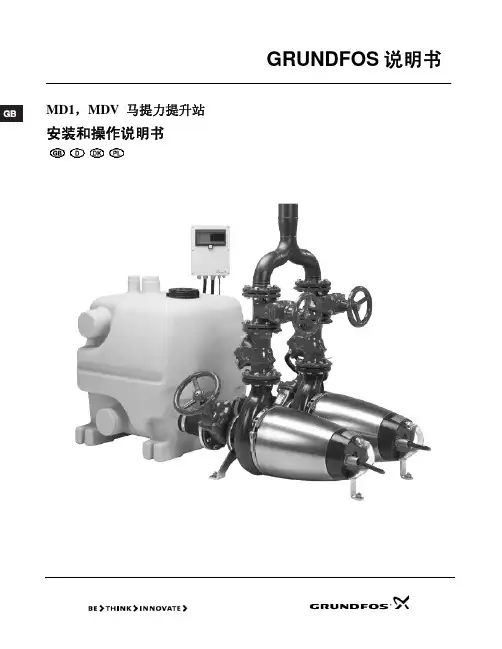

一体化污水泵安装与操作说明书

5、LCD 110 控制器
LCD 110 控制器控制 MD1 与 MDV 马提力提升站泵的运行。类型关键代码 LCD 110
3、产品说明
对MD1和MDV马提力提升站的说明可分为以下几节：第4节，带有收集槽、泵和液位传感器的提升站描述第5节，LCD110 控制器及其功能的描述。在第六节：安装以及后面的几节中，根据需要将这些部件进行描述。
4、提升站
气密性和水密性提升站带有两个泵。提升站的组成包括：
一个或两个400升的收集槽和一个手动隔膜泵，收集槽上面带有所有必需的接口：进口管接口、排出管接口、通风管，手动隔膜泵是一个附件。
马提力提升站 MD1 MDV
泵的类型带有导槽叶轮的SE1泵带有超级涡流叶轮的SEV泵
4
2、运输与贮存
如果长期贮存，泵和泵控制器必须要防止受潮、防止高温。泵经过长期贮存之后，在投入使用之前，应该进行检查。确保叶轮能够转动自如。用泵上的油螺杆检查油液中是否含水。对于详细信息，请参见泵的安装与使用说明。对于详细信息，请参见泵的安装与使用说明。
铭牌泵位置规格防爆标志x为符合iec6007915可用于防爆设备的特殊要求型号说明改进阶段产品号生产地年代周系列号频率赫兹10速度分钟111电机输入功率p1千瓦12电机输出功率p2千瓦13机架尺寸14许可证标准x为符合atex可用于防爆设备的特殊要求15生产代码年周16最大流量每小时立方米17最大液体温度18绝缘等级19功率因数20额定电流21额定电压22额定电流23额定电压24重量mdv马提力提升站没有使用防爆电机
21
3
4
5 6 7 8 9 10 11 12 13
141
15 16 17 18 19 20 21 22 23 24

格兰富污水泵接线指导53页PPT

D3、D5、D7是正极， D2、D4、D6、D8是负极
定子绕组温度太高时报警
电机内进水时报警
数字输出接线原理图
绝缘出现故障时报警
综合故障时报警
.
IO111接线图
IO111接线图
IO111接线图
CH6接线指导
CH6接线指导
CH6接线指导
No Image
详细设置参照随机说明书
WIO信号转换模块swp20
S泵接线指导
3、S泵72机型信号线 S泵接线指导
PTC只能靠 IO111识别
Klixon可以接到IO111中，也可以直接串到二次回路中
Warning indication
泵故障警告
Moisture switch alarm
湿度报警
Reset button
复位按钮
Pump running indication
• 设置方法：用专用编程器进行设置，范围：4-20MA
通电后面板显示实际电流值，按 SET键显示AL1，再按SET显示设定值，按上、下键进行设定。按 SET键确认并显示AH1，再按SET 显示设定值，按上、下键进行设定。上限设定为20mA,下限建议设定3.5mA，由于线路的原因，新泵的WIO电流在3.5和4之间。
预警：如果含水量超出正常范围，或者没连传感器，黄色指示灯就会闪烁。
IO111接线图
T1、T2常闭无源触点，可以直接串到二次回路
K1、K2是来自电机电流接触器的关于泵是否运转的反馈。
当泵运转时，输入一定是短路的，二极管不耐压不可以直接串到二
次回路
复位按钮，如不接R1、R2,可直接按此按钮复位
• 接线方法
WIO信号转换模块swp20

格兰富se sl潜水式污水及废水泵 9-30 kw 安装和使用说明书

中文 (CN)452中文 (CN) 安装和使用说明书中文版本。

目录页1. 一般警告2. 本文献中所用符号3. 概述本手册对配备功率为9至30 kW电机的格兰富SE/SL潜水式污水及废水泵的安装、操作及保养进行了说明。

本手册还对泵作了特别说明。

3.1 应用9-30 kW的SE/SL泵主要用于泵送市政及工业废水系统中含有长、短纤维和较大颗粒的未经处理的污水，以及干固体颗粒含量达3 %（流道叶轮）和5 %（涡轮叶轮）的污泥。

此类泵的泵送液体可以是地表水，含有长、短纤维材料的工业废水，含有厕卫废物的住宅废水以及市政抽水站或废水处理工厂入口抽水站中未经筛选处理的污水。

此外，此类泵也可用于泵送未经净化的水。

水泵具有多种安装方式，包括潜水式、干式、卧式以及立式安装。

最大颗粒尺寸： 75-160 mm，视泵的具体性能范围而定。

1.一般警告4522.本文献中所用符号4523.概述4523.1应用4523.2运行条件4533.3声压水平4533.4电机液体4534.交付和吊装4544.1运输与存放4544.2起吊点4545.标识4555.1铭牌4555.2型号说明4566.安全4577.安装4587.1安装类型4587.2在自动耦合装置上的潜水式安装4597.3干式安装4597.4潜水式临时安装4607.5水泵控制器4608.电气连接4608.1传感器4618.2变频器操作4628.3电缆数据4629.启动46210.保养和维修46310.1检查并更换电机液体46310.2检查并调整叶轮间隙46410.3受污染的泵46511.故障查找46612.回收处理466警告装机前，先仔细阅读本安装操作手册。

安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。

警告不执行这些安全须知可能会引起人身伤害。

警告如果不遵守这些操作指导会有触电危险并造成严重的人身伤害或死亡后果。

警告该产品的表面十分灼热可以引起烫伤或其它人身伤害。

格兰富说明书

本说明书末尾的图 A 和 B 显示了可能的连接方式： ·图 A：显示通过外部碰撞接触，连接或断
开电源，以启动或停用水泵。 ·图 B：显示通过外部转接接触，连接或断
开电源，以启动或停用水泵。
5．2 带继电器模块的双头水泵水泵具有在三种速度下工作的过载保护装置，因此水泵可直接与主电源连接。水泵在工厂设置时就具有在工作水泵和备用水泵之间切换的功能。每 24 小时切换一次。本说明书末尾的图 C 到 E 显示了可能的连接和在不同操作方法下的选择开关的设置。 ·图 C：交替操作 ·图 D：备用操作，水泵 1 作为工作水泵，
水泵操作时要求的最小入口压力见 118 页。声压标准
水泵声压应低于 70dB(A)
输入与输出标准模块
热控过载开关（接线头 T1/T2）
电压：250V AC 电流：
Cosϕ =1.0:2.5A Cosϕ =0.6:1.6A
继电器模块
启动/停止输入（接线头 7 和 8）
操作/故障指示输出（接线头 1 到 3）
泵，另一个持续作为备用水泵。
3．单水泵操作：水泵可以互相独立操作。
5
4．安装
水泵的安装位置必须避免人员意外接触水泵炽热的表面。
安装水泵时，凸缘带有卵圆形螺栓孔的 UPS （D）32-xx, 40-xx, 50-xx, 60-xx 型水泵及其垫片需按图 3 操作：
图3 安装
双头水泵接线盒的可能位置见图 6。
60Hz 3x200-230V 50/60Hz
备用保险丝
最大 10A 封闭等级
IP 44 环境温度
0℃~40℃ 相对空气湿度
最大 95% 液体温度
连续：-10℃~+120℃ 短期可达+140℃

格兰富污水泵接线指导精编版

WIO继电器参数设置表
序号
符号
内容
取值范围
参数位置
1
输入信号选择
参数之后
2
测量值下限
-1999-9999
参数之后
3
测量值上限
-1999-9999
参数之后
4
第1报警点设定值
-1999-9999
参数之前
5
第2报警点设定值
-1999-9999
参数之前
6
第1报警点灵敏度
0-8000
参数之后
7
第2报警点灵敏度
D3、D5、D7是正极， D2、D4、D6、D8是负极
定子绕组温度太高时报警
电机内进水时报警
数字输出接线原理图
绝缘出现故障时报警
综合故障时报警
.
IO111接线图
IO111接线图
IO111接线图
CH6接线指导
CH6接线指导
CH6接线指导
详细设置参照随机说明书
WIO信号转换模块swp20
电源线按图示三角形接法或星形接法接好，信号线要接入IO111保护器
。
整体图
局部图
1、SEG（单相）：
SEG接线
单相电机需要一个150微法的启动电容和一个30 微法的运行电容，接线时先将电源线按图示对应(L—1,N—2, 3)接好,4、5、6是热敏开关的信号线，接线时可以选4、5（160°C保护）或5、 6（150°C保护），开关量，无源常闭触点
切断温度：130ºC。
PTC传感器的作用：
电机在过热时会停转。，在此情形下不允许发生自动重新启动。这需要在电机接触器的控制线路中安装一个热敏电阻触发器，来抑制线路的重新闭合。

格兰富高压泵安装及使用说明书

9
9. 防霜冰冻期内停用的水泵，要将内部的水排空，
以免冻裂。取下泵基座上的排水塞，以便松开泵头上的
排气螺塞，给泵进行排水。注意排气孔的方向，小心确保溢出的水不要伤及人员，也不对水泵或者其他部件造成损坏。在热水应用场合，特别要小心以免存在受热水烫伤的危险。
直到水泵再次投入使用时，才上紧排气螺栓和装上排水塞。 CR，CRI，CRN 1 至 5， CRI，CRN 8 和 16：
5. 安装安装水泵时，按以下步骤进行，以免损伤水泵。
步骤
措施
泵座上的箭头表示流体流经水泵时的方向
14 页给出了： l 接口到接口之间的长度 l 基座尺寸 l 管道连接和 l 地脚螺栓的直径和位置
泵可以垂直或者水平安装，要确保有足够的空气可以到达马达的冷却风扇。可是，马达绝不可倒放在水平面上。为了将马达噪音减到最小，建议在水泵的两侧装上伸缩器，在水泵和基础之间装上减振器。泵的两端都要装上截止阀，这样，当泵需要清洁、修理以及更换时，就不必排空系统内的液体。系统一定要装上止回阀（底阀）以防止液体回流，从而保护水泵。
排污塞
旁通阀
6.1 变频器应用所有格兰富的三相马达都可以使用变频器。随变频器类型的不同，有些马达的噪音可能
会增大，此外，还有可能使马达暴露于有害的电压峰值之中。注：格兰富的 MG71，MG80 和 MG90 型马达
（1.5kw ，2 极），以及所有用于 440V 以下（包括 440V）电压（参见马达铭牌）的马达，都必须防止用在线电压峰值大于 650V 的场合。建议保护其它电机，以防止其工作在大于 850V 的峰值电压之下。上述的两种干扰，即噪音的增大和有害的电压峰值，可以通过在变频器和马达之间安装一个 LC 滤波器来加以消除。需要了解进一步的情况，请与变频器供应商或者格兰富联系。不是格兰富供应的其它马达：请与格兰富或者马达供应商联系。

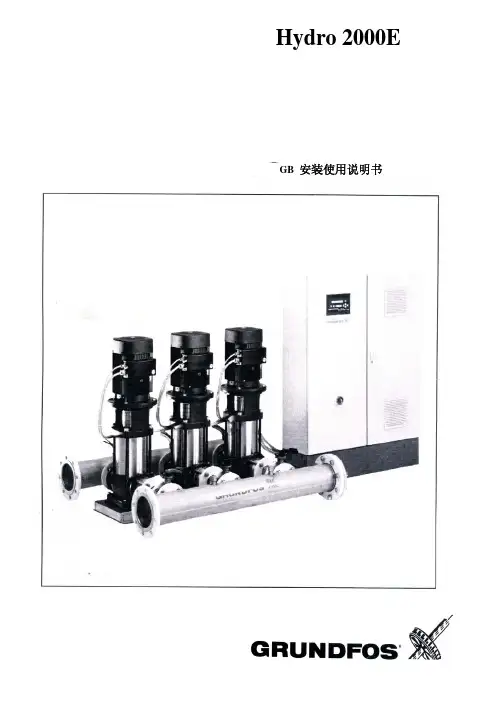

格兰富水泵技术资料GB安装使用说明书

并显示。对 PFU2000 进行的 EPROM 设置或 RAM 设
置可通过 PFU2000 中的 DIP 开关改变。 “控制参数表”中列有 PFU2000 EPROM 默
认值和 PFU2000RAM 设置。每改变一个设置，应更新此表的内容。
PFU2000 EPROM 设置不能用于连续运行，运行增压设备最好采用 PFU 2000 RAM 设置。
例：格兰富 Hydro 2000 MES 一台带 MGE 电机的泵，两台电源控制的泵和一个隔膜罐。
一台泵运行。
一台带 MGE 电机的半型泵运行。
一台带 MGE 电机的泵运行。
三台泵运行。
带有 MGE 电机的一台半型泵和一台全型泵运行。
一台带 MGE 电机的泵运行，二台由电源控制的泵运行。
格兰富 Hydro 2000 ME 通过连续不断调节所连接水泵的速度，从而使系统保持恒压。通过增加或减少水泵的所需数量，以及运行时泵的平行控制，系统的曲线可以调整到需求值。泵的转换是自动的，取决于负载，时间和故障信息。
7. 监控功能
7．1 故障概述 7．2 泵和相关电机的故障
7．2．1 通讯故障
7．2．2 电机过热 7．3 分区相关故障 7．3．1 传感器故障 7．3．2 缺水 7．3．3 实际值的最大限制 7．3．4 实际值的最小限制 7．3．5 分区内的任何可能故障 7．3．6 任何电机中的故障 7．4 系统相关故障 7．4．1 电压下降
程约持续 1 分钟，PMU2000 将显示“接受” (“Slave”) 详情参见 3.1 控制功能及设置。
图5 PMU 2000 的前盖板
8
3．1．3 闭式回路控制闭式回路控制器（带传感器反馈信号的控制

格兰富水泵Paco CL LF 拆装PPT课件

转速
功率因数
接线方式
角接：Δ；星接：Y
能效等级
C工作制
S1连续工作；S2短时工作
效率
绝缘等级
防护等级
重量
轴承型号
零件号
位数6：清江电机；8华达电机；D卧龙电机
标准编号
生产日期
电机厂编号
.
9
3 铭牌介绍
3. 转向
根据水泵前面箭头标识，确定水泵转向。
.
10
4 技术数据
• 性能范围 • 流量: 2 to 2400m3/h • 扬程: 3 to 200m • 效率 : up to 90% • 叶轮直径: 125-500mm • 出口直径: 20-300mm • 电机功率: 0.25-315kW • 电机速度: 2, 4, 6pole • 频率: 50Hz, 60Hz • 最大工作压力: 1.6MPa
.
40
8 常见故障
5. 扬程或流量不足引起这种现象的原因一般有： a) 管道/阀门/过滤器堵塞——检查管道/阀门/过滤器 b) 系统并联的水泵压力高——关闭并联水泵 c) 旁通有泄漏——检查旁通，旁通阀门，并联水泵截止阀 d) 排气不净，内部有积气——重新给水泵排气 e) 入口压力不足或管路太细——提高水池液位，关小出口阀门
.
41
8 常见故障
6. 机封漏水引起这种现象的原因一般有： a) 水中有杂质磨损——更换机封，清洗管路 b) 排气不净导致机封干转——重新排气，提高入口液位 c) 腐蚀——材质与泵送液体不符，更换其他材质机封
.
42
拆9卸水：泵拆装
1、拆下机封冲洗管。
2、松掉机封螺栓，拧开泵体螺丝。
3、使水泵涡壳与泵体分离。

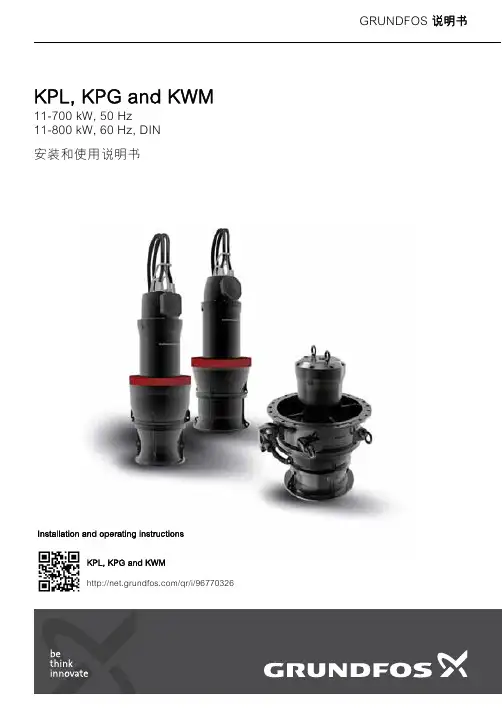

格兰富(KPL, KPG and KWM)泵安装和使用说明书

GRUNDFOS 说明书KPL, KPG and KWM11-700 kW, 50 Hz11-800 kW, 60 Hz, DIN安装和使用说明书Installation and operating instructionsKPL, KPG and KWM/qr/i/96770326中文 (CN)2中文 (CN) 安装和使用说明书翻译原来的英文版本安装与操作指导对11-800 kW的格兰富KPL、KPG和KWM泵进行了说明。

章节1-5介绍了以安全的方式打开包装、安装并启动本产品所需的信息。

章节6-12介绍了有关产品的重要信息，以及有关服务、故障查找和产品处置的信息。

目录页1. 概述1.1 目标群体这些安装与操作说明面向专业安装人员。

1.2 本文献中所用符号1.2.1 对死亡或人身伤害危险的警告随附在“危险”、“警告”和“注意”三个危险符号之后的文字表述如下：1.2.2 其他重要事项1.概述21.1目标群体21.2本文献中所用符号22.接收产品33.安装产品33.1安全信息和准备33.2吊装产品33.3KPL和KWM的机械安装53.4KPG的机械安装113.5电气连接123.6变频器操作144.启动154.1启动准备154.2启动175.产品的搬运与储存175.1产品搬运175.2产品储存176.产品概述186.1应用186.2概述187.标识197.1型号说明197.2铭牌208.保护及控制系统218.1传感器218.2水泵控制249.维修和维护产品259.1安全指导和要求259.2维护259.3备件269.4受污染的泵2610.对产品进行故障查找2711.技术数据2811.1运行条件2811.2尺寸和重量2811.3液位要求2911.4液位要求，KPL 2912.产品处置31开始安装前，请先阅读本文件。

安装和操作必须遵守当地规章制度并符合公认的良好操作习惯。

危险指示危险情况，如果不避免，可能导致死亡或严重的人身伤害。

格兰富CM泵安装及使用说明书

CM安装和使用说明书GRUNDFOS说明书Installation and operating instructions/qr/i/95121197中文 (CN)2中文 (CN) 安装和使用说明书中文版本目录页1. 本文献中所用符号1.本文献中所用符号22.概述33.运输和吊装34.应用35.标识35.1泵铭牌35.2电机铭牌46.机械安装46.1泵的安装46.2管路连接56.3接口位置选择66.4接线盒位置66.5避免电机中出现冷凝67.电气安装77.1电源电缆77.2电机保护77.3电气连接77.4变频器操作78.启动88.1非自吸泵88.2自吸泵88.3检查旋转的方向99.维护和服务99.1霜冻防护99.2清洁处理910.维护1011.技术数据1011.1防护等级1011.2声压级1011.3环境温度1011.4系统最大压力和液体允许温度1111.5最小入口压力1111.6最大入口压力1112.故障查找1213.该产品的其它文献1313.1服务文献1314.回收处理13警告装机前，先仔细阅读本安装操作手册。

安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。

警告使用该产品时要求用户事先掌握有关的产品知识和产品经验。

任何在体力、感观或脑力方面存有缺陷的人员，除非是在负责他们安全的人员的监督下或是已从负责安全监督的人员处接受了有关本产品使用的指导，否则均不应该使用本产品。

不允许儿童使用本产品或将本产品作为玩具。

警告不执行这些安全须知可能会引起人身伤害。

小心不遵守这些指导可能会造成设备故障或设备损坏。

注意遵守注意事项或使用说明可以简化作业并可保证操作安全。

中文 (C N )32. 概述本手册介绍了格兰富 CM 泵的安装和操作。

3. 运输和吊装该泵出厂时采用特别设计的包装箱，适合于人工搬运或采用叉车及类似的车辆搬运。

4. 应用该泵是一种卧式多级离心泵，适用于泵送清洁、稀薄和非易燃性液体。

泵送液体应不含可能对泵造成机械性或化学性伤害的固体颗粒或纤维。

格兰富卧式水泵安装和操作说明书

GRUNDFOS说明书NB, NBG安装和操作说明书目录页1. 一般信息 22. 交付和吊装 22.1 交付 22.2 吊装 23. 型号标示说明 33.1 NB 型 3 3.2 NBG 型 3 3.3 叶轮直径 5 3.4 泵的工作液体54. 技术数据 54.1 环境温度 54.2 液体温度 54.3 工作压力 5 4.4 最低入口压力 5 4.5 最高入口压力 54.6 最小流量 5 4.7 最大流量 54.8 电气数据 54.9 重量 54.10 噪音等级 5 4.11 泵的转速与材料尺寸的关系 55. 不含电机的泵 65.1 不带支脚的电机 65.2 带支脚的电机 86. 安装 10 6.1 安装前的准备 106.2 泵的位置 10 6.3 连接 106.4 基础 116.5 阻尼减振 11 6.5.1 软连接 12 6.5.2 阻尼减振器 12 6.6 直接连接管路 126.7 管路安装 126.8 旁路 12 6.9 测量仪器 137. 法兰受力与扭矩 138. 电气连接 14 8.1 电机保护 14 8.2 变频器的操作 14 9. 启动 149.1 一般信息 149.2 排气 14 9.3 检查转动方向 159.4 启动 15 9.5 起动/停车 1510. 维护 1510.1 泵 15 10.2 轴的机械密封 1510.3 电机 15 10.4 润滑 15 10.4.1 轴承润滑脂 15 11. 停泵期间的霜冻保护 15 12. 服务 1512.1 维修用成套备件 15 13. 最小入口压力的计算 1614. 故障检查表 1715. 处理 18在开始安装之前，应该仔细阅览设备的安装与工作说明书。

设备的安装与使用，也应该与本条例一致，并遵从良好的操作规范。

1. 一般信息泵的名称和型号标注在泵的铭牌上。

泵装有格兰富的MG 型或MMG 型电机。

如果泵所配的电机是格兰富以外的其他类型，请注意电机数据是否与本手册中所列数据有差异。

格兰富-NB NBG型水泵安装及使用说明

警告装机前，先仔细阅读本安装操作手册。安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。
1. 本文献中所用符号
警告不执行这些安全须知可能会引起人身伤害。
小心注意
不执行这些安全须知可能会导致故障发生或设备损坏。可以使工作简化和保证安全的注意事项或须知。
2. 概述
NB、NBG均为非自吸单级离心式蜗壳泵，带有轴向吸入口和径向排放口。 NB泵符合EN 733标准。 NBG泵符合ISO 2858标准。
NBG 125 -100 -160
/160-142 A
管路连接
法兰额定压力 (PN - 名义压力)
M 1.4408 N P R S T X 1.4408 1.4408 1.4517 EN-GJL-250 EN-GJL-250 特殊版本
泵内橡胶件泵盖O型圈材料 E F K X V S EPDM FXM (Fluoraz®) FFKM (Kalrez®) HNBR FKM (Viton ®) 单重密封
CN: EC 产品合格声明书
我们格兰富在我们的全权责任下声明，产品 NB 和 NBG，即该合格证所指之产品，符合欧共体使其成员国法律趋于一致的以下欧共理事会指令： — 机械设备指令 (2006/42/EC)。所用标准 : EN 809:1998 + A1:2009。 ATEX ( 欧洲防爆 ) 指令 (94/9/EC)。 ( 仅适用于铭牌上带有 ATEX 标志的产品。) 所用标准 : EN 13463-1:2009, EN 13463-5:2003。 ( 产品合格声明书以及电机的安装与操作指导内函。) 第三方机构存有 ATEX 认证相关技术文档 : DEKRA Certification B.V., Utrechtseweg 310 6812 AR Arnhem, the Netherlands。 — 环保设计指令 (2009/125/EC)。电动机 : 欧洲委员会条例第 640/2009 号。只适用于带有 IE2 或 IE3 标志的格兰富三相电机。参见电机铭牌。所用标准 : EN 60034-30:2009。 — 生态化设计指令（2009/125/EC)。水泵：欧委会规定第 547/2012 号。仅适用于标有最低效率指标（MEI）的水泵。见泵铭牌。本 EC 合格性声明仅在作为格兰富安装与操作指导手册（出版号 96658389 1112）的一部分时有效。

格兰富水泵CH

6、严禁无水启动水泵。/Must not start the pump when no water in the 、严禁无水启动水泵。无水启动水泵
pipe system.
16
CH/CHI比较/Compare between CH and CHI 比较/ 比较
相同处的小弟弟/ 相同处(The same)： CH/CHI是CR的小弟弟/CH&CHI pumps is the little ) 是CR的小弟弟
6
CH的结构/Structure 的结构/ 的结构
7
CHI的结构/Structure 的结构/ 的结构
8
CH/CHI泵的应用/Application 泵的应用/ 泵的应用
一、CH的应用/Application for CH 的应用/ 的应用
•轻工业领域的液体输送及循环/Liquid transportaion & circulation in 轻工业领域的液体输送及循环
门，从注水孔向泵内灌注泵送液体，直至吸入管和水泵体完全充满泵送液从注水孔向泵内灌注泵送液体，体。/If the pump inlet is higher than the supplied liquid lever,pull out the prime
plug and open the inlet valve,then prime the pump up to the liquid is full of the inlet pipe and the pump body.
12
CH/CHI的安装/Installation 的安装/ 的安装
CH的安装形式/CH position style 的安装形式/ 的安装形式 CHI的安装形式/CHI position style 的安装形式/ 的安装形式

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

WIO信号转换模块XMT
• WIO信号转换器。生厂厂家：北京书漫设定方法：
按动位选键后，显示器显示PP00并第一个P闪烁，此时按动增加键使显示变为PP18，再按动位选键后，第一位数码管闪烁，同时下限指示灯也闪烁，此时可设定输入信号的低限显示值，按动位选键可依次使第一位、第二位、第三位、第四位数码管闪烁，闪烁位数码管的数值可通过增加键改变，增加键为单向循环增加（第一位数码管从0到9，“－”，-1循环往复，后三位数码管显示值从0到9循环往复）。通过位选键和增加键调出输入信号低限所对应的显示值，当第四位数码管闪烁时，再按动位选键后，第一位数码管闪烁，并且上限指示灯闪烁，此时可设定输入信号的满度值所对应的显示值。设定方法与上述低限值设定方法相同，设定完毕8秒钟后，仪表自动回到正常显示状态。设定值被自动存储。控制设定方法，显示器显示PP00并且
SE1、SEV接线
1、SE1 50，80，100，SEV65，80，100：
接线时先将三相电源线按图示对应 (L1—1,L2—2,L3—3)接好，4、5、6是热敏开关、湿度开关、油室泄漏串在一起的的信号线，需要接到IO111保护继
电器内
SE1、SEV接线
2、SE1 50，80，100，SEV65，80，100：
湿度报警
Reset button
复位按钮
Insulation resistance
MΩ
正常（电机绝缘监测）
MΩ
警告 (1-10MΩ)
MΩ
报警(< 1MΩ)
Water in oil
water in oil < 5%
Pump running indication
泵运行状态指示（ K1 / K2）
5% < water in oil < 10% 10% < water in oil < 15% 15% < water in oil < 20%
WIO信号转换模块swp20
• 接线方法
1和2端子接220V电源
6端子接WIO的棕色线
5号端子接WIO的白色线
7和8端子为无源输出触点
注意事项：
SWP模块需要使用5和6端子上带24VDC的型号，如果测量5和 6端子上没有电压，则需更换模块或在传感器回路中串入 24VDC电源
WIO信号转换模块swp20
P1、P2信号线是热敏开关和湿度开关的信号线，如果内部装了二极管的解码器需配置ASM3，此时用万用表也是能量出通断的，但由于二极管耐压问题不能直接串到二次回路当中。如果未装二极管的解码器，则可以直接串到二次回路当中，新泵在内部已区分，不再需要解码器
S泵接线指导
2、S (星三角启动）：
3、S泵72机型
6（150°C保护），开关量，无源常闭触点
SE1、SEV接线
2、SE.50，SEV.65(三相）：
接线时先将三相电源线按图示对应(L1—1,L2— 2,L3—3)接好，4、5、6是热敏开关的信号线，可选4、5（170°C是保护）或5、6（150°C保护），开关量，无源常闭触点,可直接串到二次回路
SEV接线指导
接线图——7芯电缆
接线图——10芯电缆
2、SEG (三相）：
SEG接线
接线时先将三相电源线按图示对应(L1—1,L2— 2,L3—3)接好，4、5、6是热敏开关的信号线，可选4、5（170°C是保护）或5、6（150°C保护），
开关量，无源常闭触点
S泵接线指导
1、S (直接启动）：
污水产品的接线指导

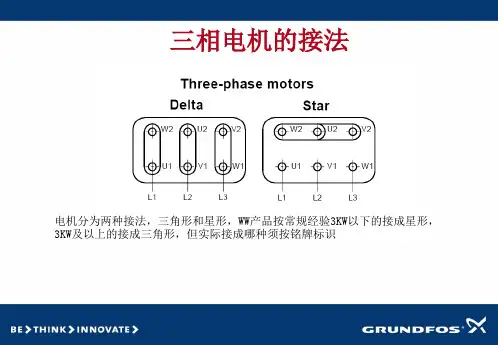

三相电机的接法
电机分为两种接法，三角形和星形，WW产品按常规经验3KW以下的接成星形， 3KW及以上的接成三角形，但实际接成哪种须按铭牌标识
SE1、SEV接线
1、SE.50，SEV.65（单相）：
单相电机需要一个30微法的运行电容，接线时先将电源线按图示对应(L—1,N—2, 3)接好,4、5、6是热敏开关的信号线，接线时可以选4、5（160°C保护）或5、
water in oil > 20%
IO111指示灯介绍
如果 IO 111 模块与相连泵的型别不相配，指示灯就会闪烁
电机中有水分时，红色指示灯表示警报
泵在运行时，绿色指示灯亮
红色灯亮表示定子温度报警
绝缘电阻正常时，即，在电位计上所设置的预警水平之上，绿色指示灯亮。达到预警极限时，黄色指示灯亮。达到预警极限时（低于 1 MΩ ），红色指示灯亮。
电源线按图示三角形接法或星形接法接好，信号线要接入IO111保护器
。
整体图
局部图
1、SEG（单相）：
SEG接线
单相电机需要一个150微法的启动电容和一个30 微法的运行电容，接线时先将电源线按图示对应(L—1,N—2, 3)接好,4、5、6是热敏开关的信号线，接线时可以选4、5（160°C保护）或5、 6（150°C保护），开关量，无源常闭触点
• 设置方法：用专用编程器进行设置，范围：4-20MA
通电后面板显示实际电流值，按 SET键显示AL1，再按SET显示设定值，按上、下键进行设定。按 SET键确认并显示AH1，再按SET 显示设定值，按上、下键进行设定。上限设定为20mA,下限建议设定3.5mA，由于线路的原因，新泵的WIO电流在3.5和4之间。
预警：如果含水量超出正常范围，或者没连传感器，黄色指示灯就会闪烁。
IO111接线图
T1、T2常闭无源触点，可以直接串到二次回路
K1、K2是来自电机电流接触器的关于泵是否运转的反馈。
当泵运转时，输入一定是短路的，二极管不耐压不可以直接串到二
次回路
复位按钮，如不接R1、R2,可直接按此按钮复位
S泵接线指导
3、S泵72机型信号线 S泵接线指导
PTC只能靠 IO111识别
Klixon可以接到IO111中，也可以直接串到二次回路中
Warning indication
泵故障警告
IO111界面说明
Thermal switch alarm
电机过热报警
Moisture switch alarm
D3、D5、D7是正极， D2、D4、D6、D8是负极
定子绕组温度太高时报警
电机内进水时报警
数字输出接线原理图
绝缘出现故障时报警
综合故障时报警
.
IO111接线图
ห้องสมุดไป่ตู้ IO111接线图
IO111接线图
CH6接线指导
CH6接线指导
CH6接线指导
详细设置参照随机说明书
WIO信号转换模块swp20
R1、R2 用于水泵复位的端子，二极管不耐压，复位按钮不可以有电，复位输入一定是短路的。
SE泵信号线
或PTC
当水泵停止时，K1、K2得到反馈信号确认，此时就会测量水泵的绝缘
IO111接线图
D1～D8端子为数字输出端子，应用于24伏直流最小10千欧，常用于PLC数字输出，正常工作期间输出闭合，如果发生警报，连接断开。注意不能直接接入220V二次回路当中，需接入24V直流回路， D1～D8有正负极，D1、
